霍尔效应传感器的5个重要应用什么是磁传感器？磁传感器是能够检测和分析由磁铁或电流产生的磁场的设备。
它们可用于不同类型的应用，例如感应磁场位置和角度的变化，感应磁场强度或方向的变化等。
有多种类型的磁传感器，例如用于检测磁场强度变化的霍尔效应传感器（霍尔开关、线性霍尔传感器等），用于检测磁场方向变化的磁阻传感器、用于检测磁场角度变化的角度传感器、3D 霍尔传感器以及磁性速度传感器。
霍尔效应传感器被广泛应用于接近传感器、位置和速度测量等领域。
它们甚至用于计算机打印机、气缸、计算机键盘等。
磁传感器通常是一种固态器件，由于其高精度和准确度高、操作少、维护成本相对较低、设计紧凑等特点，如今需求量很大。
例如，工业应用是可用的，密封的霍尔效应器件是防水的，并且其制造方式也可以抵抗任何振动。
磁传感器广泛用于汽车系统，特别是用于分析汽车座椅、安全带的位置和用于控制安全气囊系统以及用于检测车轮转速以用于防抱死制动系统（ABS）。
霍尔效应传感器霍尔效应传感器是一种磁传感器，其输出取决于磁传感器周围的磁场或磁通密度。
“霍尔”这个词来自第一次发现这种霍尔效应的 Edwin Hall 博士。
如果存在垂直于电流通过的物体的外部磁场，则会在垂直于磁场和电流的方向上产生电动势。
什么是霍尔电压？如果在磁传感器中施加外部磁场，它就会被激活。
霍尔效应传感器的输出电压与通过的施加磁场强度成正比。
在外场超过特定的磁通密度阈值后，会产生输出电压，通常称为霍尔电压（VH）。
霍尔系数霍尔系数RH的单位通常以m3/C, or Ω·cm/G 表示。
霍尔效应传感器的构造：霍尔效应传感器通常由一块矩形半导体组成，例如铟锑 (InSb) 或砷化镓 (GaAs)，称为霍尔探头，安装在铝板上并完全覆盖在探头内部。
由非磁性材料制成的探针柄与探针头连接，使得半导体矩形板的平面垂直于探针柄。
当设备被激活时，电流会持续流过半导体。
如果外部磁场线与探头成直角，使得磁场线穿过探头传感器的直角，则会产生称为“霍尔效应”电压的电压，并且设备会提供读数外场的磁通密度 (B)。
霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。
霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。
一、霍尔效应霍尔元件霍尔传感器霍尔效应如图1 所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为 B 的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH 的霍尔电压，它们之间的关系为。
式中d 为薄片的厚度，k 称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879 年研究载流导体在磁场中受力的性质时发现的。
(二)霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
(三)霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如图2 所示，是其中一种型号的外形图。
二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
(一)线性型霍尔传感器由霍尔元件、线性放大器和射极尾随器组成，它输出摹拟量。
(二)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
三、霍尔传感器的特性(一)线性型霍尔传感器的特性输出电压与外加磁场强度呈线性关系，如图3 所示，可见，在B1~B2 的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。
(二)开关型霍尔传感器的特性如图4 所示，其中BOP 为工作点“开”的磁感应强度，BRP 为释放点“关”的磁感应强度。
霍尔门磁传感器或称霍尔开关，是一种可以检测磁场变化并转化为电信号的传感器。
它通常被应用于门窗磁控报警系统、电子开关和电机控制等领域。
本文将详细介绍霍尔门磁传感器的原理、结构与应用。
一、霍尔门磁传感器的原理1. 霍尔效应：霍尔效应是指在导电材料中，当有电流通过时，如果受到外部磁场的作用，会在垂直于电流方向上产生电势差。
这种现象是由美国物理学家爱德华·霍尔于1879年首先发现的。
霍尔效应是霍尔门磁传感器能够探测磁场变化的基础。
2. 霍尔元件：霍尔元件是霍尔门磁传感器的核心部件，通常由半导体材料制成。
当磁场作用于霍尔元件时，会在元件两侧产生电势差，这一电势差可以被检测电路所读取，从而转化为相应的信号输出。
3. 灵敏度调节：由于不同的应用场景对磁场的灵敏度要求不同，霍尔门磁传感器通常具有灵敏度调节功能。
用户可以通过调节传感器上的旋钮或设置参数来改变传感器的灵敏度。
二、霍尔门磁传感器的结构1. 外壳：霍尔门磁传感器的外壳通常由耐高温、耐腐蚀的材料制成，以确保其稳定可靠地工作在不同的环境中。
2. 传感元件：传感元件是霍尔门磁传感器的核心部件，它通常为霍尔元件。
传感元件的选择和制造工艺会直接影响传感器的灵敏度和稳定性。
3. 输出端口：霍尔门磁传感器的输出端口通常为开关量输出，常见的有正常开关、NC（Normally Closed）和NO（Normally Open）等类型。
用户可以根据实际需求选择合适的输出类型。
4. 供电接口：霍尔门磁传感器通常需要外部供电，供电电压的稳定性和电流的大小需要符合传感器的工作要求。
5. 灵敏度调节装置：为了适应不同的工作环境和需求，霍尔门磁传感器通常具有灵敏度调节装置，用户可以通过调节该装置来改变传感器的灵敏度。
三、霍尔门磁传感器的应用1. 门窗磁控报警系统：霍尔门磁传感器可以应用于门窗磁控报警系统中，通过安装在门窗上，当门窗打开时，磁场的变化会被传感器检测到，并触发报警器发出警报。
霍尔传感器原理及应用
霍尔传感器作为一种常用的传感器器件，其运作原理是基于霍尔效应。
霍尔效应是指当通过导体的电流在垂直于电流方向上施加一个磁场时，会在导体的侧边产生一种电势差。
具体而言，霍尔传感器中通常包含一片装有霍尔元件（霍尔晶体）的芯片。
当通过芯片中的引脚加上一定的电流时，霍尔元件内部产生一个与施加磁场相对应的电势差。
电势差的大小与施加磁场的强度成正比，方向则取决于磁场的方向。
根据霍尔传感器的工作原理，它可以用于检测磁场的强度和方向。
常见的应用包括磁力计、转速传感器、位置传感器等。
以下是一些常见的应用示例：
1. 磁力计：霍尔传感器可以测量磁场的强度，因此被广泛用于磁力计中，用来检测和测量物体的磁性。
2. 转速传感器：霍尔传感器也可以用于测量物体的转速。
通过将传感器安装在旋转物体附近，并将传感器上的电流引脚连接到适当的电路中，可以通过测量输出电势差的频率来计算旋转物体的转速。
3. 位置传感器：借助霍尔传感器，可以实现非接触式的位置检测。
例如，将传感器安装在机械设备上，用来检测设备的位置并实时监控运动状况。
4. 电流测量：霍尔传感器也可用作电流传感器。
通过将传感器
固定在电流导体附近，可以测量通过导体的电流，并将其转换为相应的电压信号。
总之，霍尔传感器是一种基于霍尔效应的传感器器件，其应用广泛，可以用于测量磁场的强度和方向，实现转速测量、位置检测和电流测量等功能。
霍尔元件的应用和工作原理一、引言霍尔元件，又称霍尔传感器或霍尔传感元件，是一种基于霍尔效应的电子元件。
它可以感知磁场的变化，并将其转化为电信号输出。
霍尔元件具有广泛的应用领域，在许多电子设备中都扮演着重要的角色。
本文将介绍霍尔元件的工作原理，以及其在不同领域的应用。
二、霍尔元件的工作原理霍尔元件是根据美国物理学家爱德华·霍尔于1879年发现的霍尔效应原理设计而成的。
霍尔效应是指当一根导电物体在磁场中流动电流时，垂直于电流方向和磁场方向的电场会在物体两侧产生，这种电场即为霍尔电场。
基于霍尔效应的元件就是霍尔元件。
霍尔元件通常由霍尔电阻和霍尔电位器两部分组成。
当磁场通过霍尔元件时，霍尔电阻产生电压差，霍尔电位器将其转化为电信号输出。
由于霍尔电阻的灵敏度和输出能力较强，霍尔元件具有良好的线性特性和高精度。
三、应用领域一：电子设备1. 电动机控制霍尔元件可以用于测量电机的转速和位置，并实现精确的电机控制。
通过检测电机旋转时产生的磁场变化，可以实时监测电机运行状态，保证电机的稳定性和安全性。
2. 磁条读卡器在银行卡、信用卡和门禁卡等磁条上，都有一条条的磁带。
磁条读卡器使用霍尔元件可以读取磁条上的信息，并将其转化为电信号，进而实现卡片的识别和数据读取。
3. 接近开关霍尔元件具有良好的接近感应能力，在接近开关中广泛应用。
通过霍尔元件的感应，可以实现对物体的接近或远离的状态监测，从而控制开关的通断。
四、应用领域二：汽车工业1. 车速传感器在汽车行驶过程中，车速传感器可以实时测量车轮的转速，并将其转化为车速信号。
霍尔元件可以在车轮上进行安装，并通过感应磁场变化实现对车速的精确测量。
这对于汽车的行驶控制和安全性具有至关重要的意义。
2. 刹车系统霍尔元件也可以用于汽车的刹车系统中，检测刹车踏板的状态变化，实现对刹车灯的触发。
通过霍尔元件的信号输出，可以使后方的车辆及时得知刹车情况，从而提高行车的安全性。
3. 转向角传感器转向角传感器是汽车底盘控制系统的重要组成部分。
霍尔器件是一种磁传感器。
用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔器件以霍尔效应为其工作基础。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。
取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。
前者输出模拟量，后者输出数字量。
按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。
前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。
2 霍尔效应和霍尔器件2.1 霍尔效应霍尔效应是一种磁电效应，是德国物理学家霍尔1879年研究载流导体在磁场中受力的性质时发现的。
霍尔效应原理如下：霍尔效应发生在霍尔元件上。
霍尔元件是利用特选的金属或半导体薄片制成的磁敏元件，如图1所示。
若在图1所示的金属或半导体薄片两端通以电流I，并在薄片的垂直方向上施加磁感应强度为B的磁场，那么，在垂直于电流和磁场U（称为霍尔电动势或霍尔电压）。
这种现象成为霍尔效的方向上将产生电势H应。
霍尔效应的产生是由于运动电荷受到磁场中洛伦兹力作用的结果。
霍尔电势U H 可用下式表示： d IB R U S H = (V)式中S R ——霍尔常数（23-c m ）I ——控制电流（A ）B ——磁感应强度（T ）d ——霍尔元件的厚度（m ）令 d R K S H =（211m Wb VA --）则得到IB K U H H = （一）从（一）我们可以看出：1，霍尔电势H U 是正比于电流和磁感应强度的积；2，在式中，H K ,I 都是不再变化的常数。
霍尔传感器在生活中的应用以霍尔传感器在生活中的应用为题，我们来探讨一下这个小小的传感器在我们日常生活中的各种应用。
我们需要了解一下霍尔传感器的原理。
霍尔传感器是一种基于霍尔效应的传感器，利用磁场的影响来测量电流、磁场强度、速度等物理量。
它由霍尔元件、电源和信号处理电路组成。
当有磁场作用于霍尔元件时，会产生电势差，通过信号处理电路可以转换成电压或电流信号输出。
在生活中，霍尔传感器有很多应用。
首先，我们可以看到它在汽车领域的广泛应用。
比如，在汽车的发动机控制系统中，霍尔传感器可以用来测量曲轴的转速和位置，从而帮助控制点火时机和喷油量，以提高发动机的效率和性能。
此外，霍尔传感器还可以用于测量车速、车轮转速等信息，为防抱死制动系统（ABS）和牵引力控制系统（TCS）提供数据支持。
除了汽车领域，霍尔传感器还广泛应用于家电和消费电子产品中。
举个例子，在电动工具中，霍尔传感器可以用来检测电动机的转速和位置，从而实现电动工具的精确控制和安全保护。
在智能手机中，霍尔传感器可以用来检测手机的翻盖状态，当手机翻盖时自动关闭屏幕或调整屏幕亮度，从而延长电池寿命和提高用户体验。
霍尔传感器还可以应用于安防领域。
比如，在门禁系统中，霍尔传感器可以用来检测门的开关状态，当门被非法打开时，系统会发出警报并记录相关信息。
在家庭安防系统中，霍尔传感器可以用来检测门窗的开关状态，当有人非法进入时，系统会及时报警，提高家庭的安全性。
除了上述领域，霍尔传感器还有很多其他应用。
比如，在医疗设备中，霍尔传感器可以用来测量人体的血流速度、心率等信息，从而帮助医生进行诊断和治疗。
在工业自动化领域，霍尔传感器可以用来检测物体的位置、速度、角度等信息，从而实现自动化控制和生产过程的优化。
霍尔传感器在生活中有着广泛的应用。
它不仅可以用于汽车、家电和消费电子产品，还可以应用于安防、医疗设备和工业自动化等领域。
随着科技的不断进步，我们相信霍尔传感器在未来会有更多的创新应用，为我们的生活带来更多便利和安全。

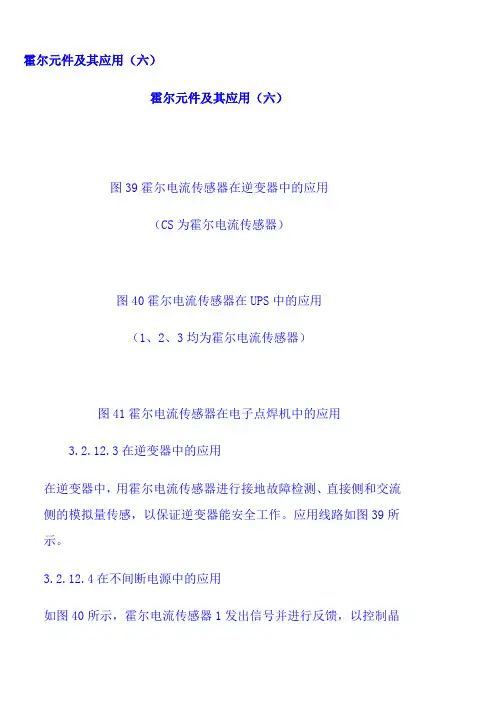

霍尔元件及其应用（六）霍尔元件及其应用（六）图39霍尔电流传感器在逆变器中的应用（CS为霍尔电流传感器）图40霍尔电流传感器在UPS中的应用（1、2、3均为霍尔电流传感器）图41霍尔电流传感器在电子点焊机中的应用3.2.12.3在逆变器中的应用在逆变器中，用霍尔电流传感器进行接地故障检测、直接侧和交流侧的模拟量传感，以保证逆变器能安全工作。
应用线路如图39所示。
3.2.12.4在不间断电源中的应用如图40所示，霍尔电流传感器1发出信号并进行反馈，以控制晶闸管的触发角，电流传感器2发出的信号控制逆变器，传感器3控制浮充电源。
用霍尔电流传感器进行控制，保证逆变电源正常工作。
由于其响应速度快，特别适用于计算机中的不间断电源。
3.2.12.5在电子点焊机中的应用在电子点焊机电源中，霍尔电流传感器起测量和控制作用。
它的快速响应能再现电流、电压波形，将它们反馈到可控整流器A、B，可控制其输出。
用斩波器给直流迭加上一个交流，可更精确地控制电流。
用霍尔电流传感器进行电流检测，既可测量电流的真正瞬时值，，又不致引入损耗，如图41所示。
3.2.12.6用于电车斩波器的控制电车中的调速是由调整电压实现的。
将霍尔电流传感器和其它元件配合使用，并将传感器的所有信号输入控制系统，可确保电车正常工作。
其控制原理示图42霍尔电流传感器在电车斩波器中的应用图43在变频调速电机中的应用（I，R，S，T均为霍尔电流传感器）图44用于电能管理的霍尔电流传感器图45霍尔接地故障检测器的原理和结构于图42。
图中，SCR1是主串联晶闸管，SCR2为辅助晶闸管，Lo、Co组成输入滤波器，Ls是平滑扼流圈，M1～M5是霍尔电流传感器。
3.2.12.7在交流变频调速电机中的应用用变频器来对交流电机实施调速，在世界各发达国家已普遍使用，且有取代直流调速的趋势。
用变频器控制电机实现调速，可节省1 0％以上的电能。
在变频器中，霍尔电流传感器的主要作用是保护昂贵的大功率晶体管。
霍尔器件的应用及原理图1. 什么是霍尔器件霍尔器件是一种基于霍尔效应工作的传感器，可以用来测量电流、磁场强度以及其他物理量。
它由霍尔元件和信号处理电路组成。
2. 霍尔效应原理霍尔效应是指当电流通过载流子不匀速运动时，在垂直于电流方向的磁场作用下产生的电势差现象。
霍尔元件利用这一原理，通过测量霍尔电压来间接检测磁场。
3. 霍尔器件的应用领域霍尔器件具有灵敏度高、响应速度快、体积小等优点，因此在多个领域得到了广泛应用。
以下是一些常见的应用领域：•电流传感：霍尔器件常被用于测量电流大小，如电动机控制、电力系统监测等。
•磁场测量：霍尔器件可以用来测量磁场强度，如地理勘测、导航系统等。
•接近开关：基于霍尔效应的接近开关可以用于检测物体是否接近，常用于自动门控制、安全系统等。
•速度测量：霍尔器件可以用来测量物体的速度，如汽车速度测量、转速测量等。
•位置检测：利用霍尔器件可以检测物体的位置，如游乐设备、机械装置等。
4. 霍尔器件原理图示例下面是一种常见的霍尔器件原理图示例：VCC ──┬───────────────────────│+-+| | R1| |│├─────── Hall Element│+-+| | R2| |│GND以上原理图中的R1和R2是电阻器，Hall Element为霍尔元件，VCC和GND 为电源接口。
5. 总结霍尔器件作为一种基于霍尔效应的传感器，具有广泛的应用领域。
通过测量霍尔电压，我们可以间接获取电流、磁场强度等物理量。
本文简要介绍了霍尔器件的应用领域，并给出了一种常见的霍尔器件原理图示例。
希望本文对您了解霍尔器件的应用及其原理图有所帮助。
霍尔元件原理及应用霍尔元件是一种基于霍尔效应工作的电子元件，它可以用于测量磁场的强度、方向和位置，广泛应用于各种电子设备中。
下面将详细介绍霍尔元件的原理和应用。
一、霍尔效应原理霍尔效应是指在电流通过导体时，若该导体被放置在磁场中，会在垂直于电流方向和磁场方向的方向上产生电势差，这种现象就是霍尔效应。
根据霍尔效应的原理，可以制造出霍尔元件来测量磁场的强度。
霍尔元件内部通常由霍尔片、输出级电路和补偿磁场等组成。
其中，霍尔片是核心部件，它是由金属、半导体材料制成的，具有一定的电阻。
当电流通过霍尔片时，会在它上面产生电势差，这个电势差正比于电流和磁场的乘积。
二、霍尔元件的工作原理霍尔元件的工作原理可以通过以下步骤来说明：1. 电流通过霍尔元件：当电流通过霍尔元件时，电子将以一定的速度在霍尔片内移动。
2. 磁场的作用：如果霍尔片处于磁场中，那么由于洛伦兹力的作用，电子将受到一个力，使其偏离直线运动的轨迹。
3. 电势差产生：由于电子的偏离，会在霍尔片的两侧产生电势差，即霍尔电势，它的大小和电流、磁场的方向和强度有关。
4. 电势差的测量：霍尔元件内部的输出级电路会测量霍尔电势，并将其转化为可测量的电信号输出。
三、霍尔元件的应用1. 电流检测器：霍尔元件可以用来测量电流的强度。
通过将电流通过霍尔片，测量出霍尔电势，就可以得到电流的强度。
2. 磁场测量：由于霍尔元件的灵敏度较高，可以用来测量磁场的强度和方向。
可用于地磁测量、磁场导航等领域。
3. 位置传感器：霍尔元件可以用来测量物体的位置。
通过放置多个霍尔元件，并在不同的位置上施加磁场，可以得到物体的位置信息。
4. 磁振传感器：霍尔元件可以用来测量磁场的震动。
在震动条件下，磁场的强度和方向会发生变化，通过测量这些变化，可以得到物体的震动信息。
5. 速度传感器：将霍尔元件安装在旋转物体上，在磁场的作用下，可以测量物体的转速，类似于磁编码器的原理。
总结：霍尔元件是一种应用了霍尔效应的电子元件，可以测量磁场的强度、方向和位置。
课程设计题目：霍尔器件及其应用分院名称：环境与能源工程学院课程名称：传感器学号：：指导老师：摘要霍尔器件是一种磁传感器。
用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔器件以霍尔效应为其工作基础。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。
取用了各种补偿和保护措施的霍尔器件的工作温度围宽，可达－55℃～150℃。
按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。
前者输出模拟量，后者输出数字量。
按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。
前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。
关键词：霍尔线性器件；霍尔开关器件summaryHolzer device is a magnetic sensor. They can detect the magnetic field and its changes, and can be used in all kinds of situations related to magnetic field. Holzer device based on Holzer effect.Holzer devices have many advantages, they have a strong structure, small size, light weight, long life, easy installation, small power consumption, high frequency (up to1MHZ), resistance to vibration, not afraid of dust, oil, water vapor and salt fog, etc..Holzer linear device of high precision, good linearity; Holzer switch device with no contact, no wear, no jitter, the output waveform is clear, no rebound, position of high repetition accuracy (up to m level). The operating temperature range of the Holzer device with various compensation and protection measures is 150, 55,.According to the functions of the Holzer device can be divided into: Holzer linear devices and Holzer switch device. The former output analog quantity, the latter output digital quantity.According to the nature of the detected objects can be divided into their applications: direct and indirect application. The former is directly detected by the detection of the object itself or the magnetic properties of magnetic field, the latter is artificially set and detected the object on the magnetic field, the magnetic field vector, to the detected information through it, many non electricity and non physical quantity such as magnetic force, torque, pressure, stress, and position the displacement, velocity, acceleration, angle, speed, speed, speed and working state change time, converted into electricity to detect and control.Key words: Holzer linear device; Holzer switch devic目录1.霍尔效应和霍尔器件 (1)1.1霍尔效应 (1)1.2 霍尔器件 (2)1.2.1 霍尔元件 (2)2 霍尔器件的应用 (7)2.1.1 测量磁场 (7)2.1.2 工作磁体的设置 (7)2.1.3 与外电路的接口 (9)2.2 应用实例 (10)2.2.1检测磁场 (10)2.2.2 检测铁磁物体 (10)2.2.3 用在直流无刷电机中 (11)2.2.4 无损探伤 (14)2.2.5 磁记录信息读出 (14)2.2.6 霍尔接近传感器和接近开关 (15)2.2.8 霍尔齿轮传感器 (17)2.2.9 旋转传感器 (19)2.2.10 霍尔位移传感器 (20)2.2.11实现电－磁－电的转换 (25)2.2.12.3在逆变器中的应用 (29)2.2.14霍尔隔离放大器 (37)2.2.15用作电磁隔离耦合器 (37)参考文献 (38)致 (39)1.霍尔效应和霍尔器件1.1 霍尔效应霍尔效应是一种磁电效应，是德国物理学家霍尔1879年研究载流导体在磁场中受力的性质时发现的。
霍尔效应原理如下：霍尔效应发生在霍尔元件上。
霍尔元件是利用特选的金属或半导体薄片制成的磁敏元件，如图1所示。
若在图1所示的金属或半导体薄片两端通以电流I ，并在薄片的垂直方向上施加磁感应强度为B 的磁场，那么，在垂直于电流和磁场的方向上将产生电势H U （称为霍尔电动势或霍尔电压）。
这种现象成为霍尔效应。
霍尔效应的产生是由于运动电荷受到磁场中洛伦兹力作用的结果。
霍尔电势U H 可用下式表示：d IB R U S H = (V)式中S R ——霍尔常数（23-c m ）I ——控制电流（A ）B ——磁感应强度（T ）d ——霍尔元件的厚度（m ）令 d R K S H =（211m Wb VA --）则得到IB K U H H = （一）从（一）我们可以看出：1，霍尔电势H U 是正比于电流和磁感应强度的积；2，在式中，H K ,I 都是不再变化的常数。
因此，霍尔电势H U 是正比于磁感应强度的。
由于硅材料是一种优秀的半导体材料。
它的电阻率较高，因此能用它做成霍尔片，产生霍尔效应而能得到霍尔电压。
有了在硅材料上获得的霍尔电压，给我们后面的工作带来极大的方便。
因为下一步，就可以将各种线性和数字电路和硅霍尔片集成电路在同一块硅片上。
就做成了性能千差万别的各种线性霍尔电路和数字霍尔电路。
1.2 霍尔器件霍尔器件分为:霍尔元件和霍尔集成电路两大类，前者是一个简单的霍尔片，使用时常常需要将获得的霍尔电压进行放大。
后者将霍尔片和它的信号处理电路集成在同一个芯片上。
1.2.1霍尔元件霍尔元件可用多种半导体材料制作，如Ge、Si、InSb、GaAs、InAs、InAsP以及多层半导体异质结构量子材料等等。
InSb和GaAs霍尔元件输出特性见图1(a)、图1(b).（a）InSb霍尔元件的输出特性(b)GaAs霍尔元件的输出特性图1 霍尔元件的结构和输出特性这些霍尔元件大量用于直流无刷电机和测磁仪表。
1.2.2.1霍尔线性电路它由霍尔元件、差分放大器和射极跟随器组成。
其输出电压和加在霍尔元件上的磁感强度B成比例，它的功能框图和输出特性示于图2和图3。
这类电路有很高的灵敏度和优良的线性度，适用于各种磁场检测。
霍尔线性电路的性能参数见表3。
图2霍尔线性电路的功能框图图3 霍尔线性电路AH3503特性曲线型号Vcc/V 线性围/mT 工作温度/℃灵敏度S/mV/mT 静态输出电压Vo/Vmin typ max min typ max AH3503 4.5～6 ±90 －20～＋85 7.5 13.5. 17.5 2.25 2.5 2.75 AH49E 3.0～6 ±100 －40～＋100 7.5 13.5 17.5 2.25 2.5 2.75型号 IOUT/mA Ro/kΩ Icc/mA 乘积灵敏度V/A·0.1T输出形式引脚排列外形结构typ max 1 2 3 4AH3503 4.0 0.05 9 14 －射极输VCC 地输－CI/P出出 AH49E － - 4 6 －射极输出 VCC 地 输出－ CI/P 表3 线性霍尔电路的特性参数2.2.2.2 霍尔开关电路霍尔开关电路又称霍尔数字电路，由稳压器、霍尔片、差分放大器，斯密特触发器和输出级组成。
在外磁场的作用下，当磁感应强度超过导通阈值OP B 时，霍尔电路输出管导通，输出低电平。
之后，B 再增加，仍保持导通态。
若外加磁场的B 值降低到RP B 时，输出管截止，输出高电平。
我们称OP B 为工作点，RP B 为释放点，H RP OP B B B =-称为回差。
回差的存在使开关电路的抗干扰能力增强。
霍尔开关电路的功能框见图4。
图4(a)表示集电极开路(OC)输出，(b)表示双输出。
它们的输出特性见图5，图5(a)表示普通霍尔开关，(b)表示锁定型霍尔开关的输出特性。
(a) 单OC 输出 (b)双OC 输出图4 霍尔开关电路的功能框图(a) 开关型输出特性(b)锁定型输出特性图5 霍尔开关电路的输出特性一般规定，当外加磁场的南极(S 极)接近霍尔电路外壳上打有标志的一面时，作用到霍尔电路上的磁场方向为正，北极接近标志面时为负。
锁定型霍尔开关电路的特点是：当外加场B 正向增加，达到OP B 时，电路导通，之后无论B 增加或减小，甚至将B 除去，电路都保持导通态，只有达到负向的RP B 时，才改变为截止态，因而称为锁定型。
