霍尔传感器的应用

霍尔效应传感器的5个重要应用什么是磁传感器？磁传感器是能够检测和分析由磁铁或电流产生的磁场的设备。

它们可用于不同类型的应用，例如感应磁场位置和角度的变化，感应磁场强度或方向的变化等。

有多种类型的磁传感器，例如用于检测磁场强度变化的霍尔效应传感器（霍尔开关、线性霍尔传感器等），用于检测磁场方向变化的磁阻传感器、用于检测磁场角度变化的角度传感器、3D 霍尔传感器以及磁性速度传感器。

霍尔效应传感器被广泛应用于接近传感器、位置和速度测量等领域。

它们甚至用于计算机打印机、气缸、计算机键盘等。

磁传感器通常是一种固态器件，由于其高精度和准确度高、操作少、维护成本相对较低、设计紧凑等特点，如今需求量很大。

例如，工业应用是可用的，密封的霍尔效应器件是防水的，并且其制造方式也可以抵抗任何振动。

磁传感器广泛用于汽车系统，特别是用于分析汽车座椅、安全带的位置和用于控制安全气囊系统以及用于检测车轮转速以用于防抱死制动系统（ABS）。

霍尔效应传感器霍尔效应传感器是一种磁传感器，其输出取决于磁传感器周围的磁场或磁通密度。

“霍尔”这个词来自第一次发现这种霍尔效应的 Edwin Hall 博士。

如果存在垂直于电流通过的物体的外部磁场，则会在垂直于磁场和电流的方向上产生电动势。

什么是霍尔电压？如果在磁传感器中施加外部磁场，它就会被激活。

霍尔效应传感器的输出电压与通过的施加磁场强度成正比。

在外场超过特定的磁通密度阈值后，会产生输出电压，通常称为霍尔电压（VH）。

霍尔系数霍尔系数RH的单位通常以m3/C, or Ω·cm/G 表示。

霍尔效应传感器的构造：霍尔效应传感器通常由一块矩形半导体组成，例如铟锑 (InSb) 或砷化镓 (GaAs)，称为霍尔探头，安装在铝板上并完全覆盖在探头内部。

由非磁性材料制成的探针柄与探针头连接，使得半导体矩形板的平面垂直于探针柄。

当设备被激活时，电流会持续流过半导体。

如果外部磁场线与探头成直角，使得磁场线穿过探头传感器的直角，则会产生称为“霍尔效应”电压的电压，并且设备会提供读数外场的磁通密度 (B)。

霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。

霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。

一、霍尔效应霍尔元件霍尔传感器霍尔效应如图1 所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为 B 的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH 的霍尔电压，它们之间的关系为。

式中d 为薄片的厚度，k 称为霍尔系数，它的大小与薄片的材料有关。

上述效应称为霍尔效应，它是德国物理学家霍尔于1879 年研究载流导体在磁场中受力的性质时发现的。

(二)霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

(三)霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如图2 所示，是其中一种型号的外形图。

二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

(一)线性型霍尔传感器由霍尔元件、线性放大器和射极尾随器组成，它输出摹拟量。

(二)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

三、霍尔传感器的特性(一)线性型霍尔传感器的特性输出电压与外加磁场强度呈线性关系，如图3 所示，可见，在B1~B2 的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。

(二)开关型霍尔传感器的特性如图4 所示，其中BOP 为工作点“开”的磁感应强度，BRP 为释放点“关”的磁感应强度。

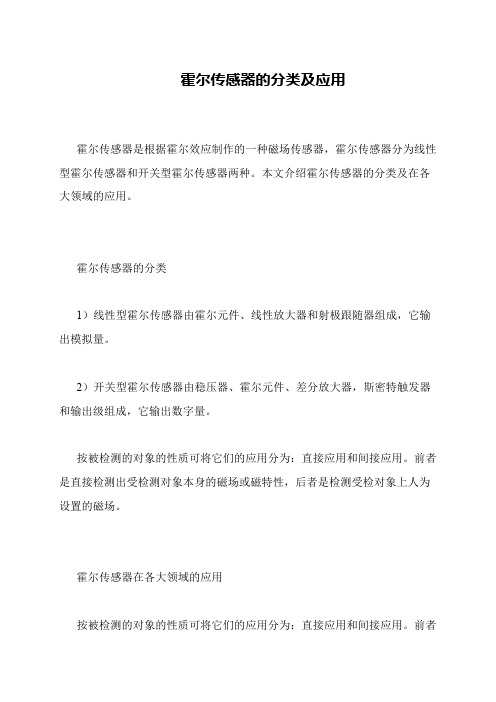

霍尔传感器的分类及应用
 霍尔传感器是根据霍尔效应制作的一种磁场传感器，霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

本文介绍霍尔传感器的分类及在各大领域的应用。

 霍尔传感器的分类
 1）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

 2）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

 按被检测的对象的性质可将它们的应用分为：直接应用和间接应用。

前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场。

 霍尔传感器在各大领域的应用
 按被检测的对象的性质可将它们的应用分为：直接应用和间接应用。

前者。

霍尔传感器及其应用一、霍尔传感器介绍（一）简介霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall, 1855—1938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应是研究半导体材料性能的基本方法。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

（二）霍尔传感器的工作原理磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。

在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。

这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

1-霍尔半导体元件2-永久磁铁3-挡隔磁力线的叶片（三）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。

它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

（四）优势和特点1、霍尔传感器可以测量任意波形的电流和电压，如：直流、交流、脉冲波形等，甚至对瞬态峰值的测量。

霍尔传感器原理及应用
霍尔传感器是一种基于霍尔效应的传感器，用于测量和检测磁场的存在和强度。

其原理是基于霍尔效应，即当电流通过导体时，会在垂直于电流方向的平面内产生电压差。

这个垂直平面上的电压差与磁场的强度和方向成正比。

霍尔传感器广泛应用于各种领域，包括自动化控制、汽车工业和消费电子等。

它可以用来测量电流、检测磁场、控制电机和实现非接触式开关等功能。

在自动化控制方面，霍尔传感器可用于测量和监控电流的存在和大小。

它们通常被用于电动机控制系统中，以检测电动机的转速和位置，并控制其运行。

在汽车工业中，霍尔传感器广泛用于测量和检测转速和位置。

例如，它们可以用于发动机控制系统中，以确定发动机的转速和位置，并相应地调整燃料喷射和点火时机。

在消费电子方面，霍尔传感器可用于实现非接触式开关。

例如，在智能手机中，霍尔传感器可以用来检测手机盖的打开和关闭，并据此控制屏幕的开关。

总之，霍尔传感器是一种常见且多功能的传感器，可应用于各种领域，用于测量和检测磁场的存在和强度，以及实现其他相关功能。

霍尔传感器应用场景一、汽车行业在汽车行业中，霍尔传感器被广泛应用于转速测量和位置检测。

例如，在发动机中，霍尔传感器可以用来检测曲轴的转速和位置，从而实现点火和喷油的精确控制。

此外，霍尔传感器还可以用来检测车速、油门位置等信息，提供给车辆控制系统，从而实现智能化驾驶。

二、工业领域在工业领域中，霍尔传感器可以用来监测电机的转速和位置，实现精确的控制。

此外，霍尔传感器还可以用来检测磁场的强度和方向，应用于磁力计、磁力传感器等领域。

另外，在工业生产中，霍尔传感器还可以用来检测物体的位置、速度等信息，实现自动化控制。

三、电子设备在电子设备中，霍尔传感器可以应用于手机、平板电脑等移动设备中的指南针功能。

霍尔传感器可以感知地球的磁场，并通过计算得出手机的朝向，提供给导航软件等应用。

此外，霍尔传感器还可以用于检测电子设备中的磁盘驱动器、风扇等部件的转速，实现故障检测和控制。

四、医疗领域在医疗领域中，霍尔传感器可以应用于磁共振成像(MRI)设备中。

霍尔传感器可以检测磁场的强度和方向，从而帮助医生获取更准确的图像。

此外，霍尔传感器还可以用来监测心率、血氧饱和度等生理参数，实现健康监测和医疗设备的控制。

五、能源领域在能源领域中，霍尔传感器可以应用于风力发电机组中的转速检测和位置测量。

霍尔传感器可以感知风力发电机组的转子位置和转速，从而实现对发电机组的控制和调整。

此外，霍尔传感器还可以用来检测电流、电压等电力参数，实现能源的监测和控制。

六、安防领域在安防领域中，霍尔传感器可以应用于门窗磁感应器中。

通过在门窗上安装霍尔传感器，可以实现对门窗状态的监测，当门窗被打开或关闭时，传感器会发出信号，触发安防系统的警报。

此外，霍尔传感器还可以用于磁卡锁、电子锁等安防设备中，实现对门锁状态的检测和控制。

霍尔传感器在汽车行业、工业领域、电子设备、医疗领域、能源领域和安防领域等多个领域都有着广泛的应用。

随着技术的不断进步，霍尔传感器的应用场景还将不断扩大，为各行各业提供更多的创新解决方案。

霍尔传感器用途霍尔传感器是一种基于霍尔效应原理制作的传感器。

它具有高精度、高灵敏度、低功耗、无接触式测量等优点，被广泛应用于工业自动化、车载电子、航空航天等领域。

本文将从以下几个方面介绍霍尔传感器的用途。

一、应用于电机控制领域1、转速测量：霍尔传感器可以测量电机转子的转速，当电机的转子通过传感器的磁场时，会产生一个脉冲信号，通过计算信号的频率就可以得出电机的转速。

2、位置检测：当电机的转子经过霍尔传感器时，会产生一个切割磁场的信号，通过对信号的计数和分析可以确定电机转子的位置。

这种技术被广泛应用于步进电机的控制领域。

3、电流检测：霍尔传感器可以检测电机的驱动电流，因为驱动电流通过芯片时会在周围产生一个磁场，这种磁场可以被霍尔传感器检测到。

二、应用于车载电子领域1、转向角度检测：霍尔传感器可以检测车辆方向盘的转动角度，并将其转化为电信号输出，以控制车辆行驶方向。

2、车速检测：通过测量车轮转速，可以得到车辆的行驶速度。

车轮上通常安装有磁铁，在轮子旋转时，霍尔传感器会收到这些磁铁产生的信号，从而测量车速。

三、应用于工业自动化领域1、物体检测：当铁磁性物体经过霍尔传感器时，会产生一个磁场干扰，从而可以检测物体的位置和大小。

2、磁场检测：霍尔传感器可以感应周围的磁场，这种技术被广泛应用于地磁测量、磁卡读取等领域。

3、液位检测：在垂直安装的液体容器中，可以通过在容器上下安装两个霍尔传感器，分别检测液体的上下边界，从而实现液位检测。

总之，霍尔传感器是一种高性能、多功能的传感器，被广泛应用于各种领域。

无论是控制、检测、测量还是定位，都可以通过使用霍尔传感器实现更加精确的效果，为各种工业自动化和电子设备提供更好的支持。

霍尔传感器的工作原理及应用论文1. 引言霍尔传感器是一种重要的非接触式传感器，在工业控制、汽车电子、医疗设备等领域有广泛的应用。

本文将介绍霍尔传感器的工作原理及其在不同领域的应用情况。

2. 霍尔传感器的工作原理霍尔传感器利用霍尔效应测量磁场的强度，进而实现对物体位置、速度、方向等信息的检测。

霍尔效应是指当一个导电体通过一定方向的磁场时，会在其两端产生一定方向的电势差。

这个电势差与磁场的强度成正比。

霍尔传感器通常由霍尔元件、信号调理电路、输出电路三部分组成。

霍尔元件是传感器的核心部件，由半导体材料制成。

它的特点是在有磁场的情况下产生电势差，并将这个电势差转化为电信号输出。

信号调理电路用于增强和处理霍尔元件输出的信号，以得到准确的测量结果。

输出电路则将调理后的信号进行适配和放大，以便于连接到其他设备或系统中。

3. 霍尔传感器的应用霍尔传感器具有灵敏、稳定、可靠、无接触等优点，因此在众多领域中得到广泛应用。

3.1 工业控制•位置检测：霍尔传感器可以用于检测各种设备的位置，如机械臂、自动门等，以实现精确控制。

•运动检测：通过测量磁场的变化，可以实时监测设备的运动情况，并作出相应的调控。

•流量测量：将霍尔传感器用于流量计中，可以准确测量液体或气体的流量，广泛应用于工业自动化领域。

3.2 汽车电子•转向角度检测：霍尔传感器可以用于检测方向盘的转向角度，为车辆的转向控制提供精确数据。

•轮速测量：将霍尔传感器安装在车轮上，可以实时测量车辆的轮速，用于制动系统的控制。

•空气流量测量：汽车发动机需要准确测量进气量，霍尔传感器在这方面具有优异的性能，被广泛应用于汽车的空气流量测量系统中。

3.3 医疗设备•心率检测：通过将霍尔传感器置于医疗设备上，可以实时监测患者的心率，并提供给医生进行诊断。

•血压测量：霍尔传感器可用于测量患者的血压，实现无创血压测量，提高患者的舒适度和测量准确性。

•磁性药物传递：霍尔传感器可以用于控制磁性药物在磁场中的释放速度和位置，提高药物的治疗效果。

霍尔传感器的应用领域
1.电子元器件：霍尔传感器可以用来检测磁场，测量电流、电压等电子元器件与电路。

2.车辆行业：霍尔传感器可以应用于车速、转速、方向盘位置等的测量与控制，还可以用于ABS（防抱死刹车）等实时控制系统中。

3.消费电子产品：如智能手机、平板电脑等，利用霍尔传感器来感应盒盖打开和关闭的状态、安装磁性保护套等。

4.工业生产：霍尔传感器常常被应用于工业生产中特定的测量和控制任务，如监控输送带传送物料的速度、检查产品的位置和方向等。

5.医疗设备：霍尔传感器可以检测血流速度、心率、体温、血压等生理指标的变化。

6.家庭电器：霍尔传感器可应用于热水器、洗衣机、水表、电能及燃气表等家用电器生产中。

7.航空航天领域：用于测量和控制航空器和卫星的高速度、偏离轨道的位置和方向等。

8.建筑施工：用于测量建筑物的方向和高度，以及监测施工过程中机械设备的位置和移动状态。

什么是霍尔传感器，它有何⽤途？霍尔传感器是⼀种检测磁场的传感器，可以⽤来检测磁场的存在和变化，⼴泛⽤在测量、⾃动化控制、交通运输和⽇常⽣活等领域。

⼀、霍尔传感器的实物外形霍尔传感器的实物外形如下图所⽰。

⼆、霍尔传感器的结构与⼯作原理1、霍尔效应当⼀个通电导体置于磁场中时，在该导体两侧⾯会产⽣电压，该现象称为霍尔效应。

以下图所⽰为霍尔传感器的⼯作原理。

先给导体通图⽰⽅向（z轴⽅向）的电流I，然后在与电流垂直的⽅向（y轴⽅向）施加磁场B，那么会在导体两侧（x轴⽅向）产⽣电压UH， UH称为霍尔电压。

2、霍尔元件与霍尔传感器⾦属导体具有霍尔效应，但其灵敏度低，产⽣的霍尔电压很低，不适合作霍尔元件。

霍尔元件⼀般由半导体材料（锑化铟最为常见）制成，其结构如下图所⽰，它由衬底、⼗字形半导体材料、电极引线和磁性体顶端等构成。

⼗字形锑化铟材料的4个端部的引线中，①、②为电流引脚，③、④为电压引脚，磁性体顶端的作⽤是聚集磁场磁感线来提⾼元件的灵敏度。

由于霍尔元件产⽣的电压很⼩，故通常将霍尔元件与放⼤电路、温度补偿电路及稳压电源等集成在⼀个芯⽚上，称之为霍尔传感器。

三、霍尔传感器的种类霍尔传感器可分为线性型霍尔传感器和开关型霍尔传感器两种。

1．线性型霍尔传感器线性型霍尔传感器主要由霍尔元件、线性放⼤器和射极跟随器组成，其组成如下图所⽰。

当施加给线性型霍尔传感器的磁场逐渐增强时，其输出的电压会逐渐增⼤，即输出信号为模拟量。

2．开关型霍尔传感器开关型霍尔传感器主要由霍尔元件、放⼤器、施密特触发器（整形电路）和输出级组成，其组成和特性曲线如下图所⽰。

当施加给开关型霍尔传感器的磁场增强时，只要磁感应强度⼩于BOP，其输出电压Uo就为⾼电平，当磁感应强度⼤于BOP时输出由⾼电平变为低电平；当磁场减弱时，磁感应强度需要减⼩到BRP，输出电压Uo才能由低电平转为⾼电平，也就是说，开关型霍尔传感器由⾼电平转为低电平和由低电平转为⾼电平所要求的磁感应强度是不同的，⾼电平转为低电平要求的磁感应强度更强。
