有关变配电室的设计规定

变配电房设计规范篇一：配电房基本规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室附近有易燃物品堆积的场所。

（2）变压器室下面有地下室。

（3）变压器室位于民用主体建筑物内。

4.10.6 配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。

4.10.7 当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。

吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。

变配电室设计要求篇一【变配电室设计要求】咱们来说说变配电室的设计要求，这可太重要啦！为啥要整这些要求呢？你想想，要是设计不好，那不是闹着玩儿的！现在电力需求这么大，设备越来越复杂，要是变配电室设计不合理，那不得三天两头出问题？停电啦、短路啦，这可咋整？首先是位置要求，变配电室得放在一个安全、干燥、通风良好的地方。

咱不能把它搁在潮湿的地下室或者容易积水的角落吧？这不是给自己找麻烦嘛！**而且距离用电负荷中心不能太远，最好控制在 50 米以内，要不然线路损耗多大呀！**再说说空间要求，内部空间得足够宽敞，便于设备安装、维护和操作。

你总不能让人在里面转个身都困难吧？至少得留出 2 米的通道，方便工作人员进出和搬运设备。

还有设备选型要求，这可不能马虎！变压器得选质量好、效率高的，**额定容量要比实际用电负荷高出 20%左右，以防过载。

**开关柜、配电柜这些也得是正规厂家生产的，符合国家标准。

防火要求也很关键，得配备足够的灭火器材，像灭火器、灭火沙啥的。

**还得有防火门和防火墙，把火灾控制在一定范围内，不能让它蔓延开来。

**这些要求要是达不到，那后果可严重啦！不仅会影响正常供电，还可能引发安全事故，造成财产损失甚至人员伤亡。

所以啊，大家可得把这些要求放在心上，认真设计！篇二【变配电室设计要求】嘿，今儿咱来好好唠唠变配电室设计要求这档子事儿！为啥要聊这个？那是因为这变配电室就像电力系统的“心脏”，要是设计得不好，整个电力供应都得乱套！先说电气设备布局要求吧。

各种设备得摆放得井井有条，不能乱糟糟的。

**变压器、开关柜、控制柜这些，得按照功能分区放置，彼此之间的距离要合理，不能相互干扰。

**比如说，变压器和开关柜之间的距离不能小于 1.5 米，要不然电磁干扰可大了去了！照明要求也不能忽视。

变配电室里得亮堂堂的，可不能黑灯瞎火的。

**照度至少得达到 200 勒克斯，而且得均匀分布，不能有阴影区域。

**不然工作人员咋能看清设备的运行状况？接地要求也很重要哦！**接地电阻不能大于 4 欧姆，**这样才能保证电气设备安全可靠运行，避免漏电伤人。

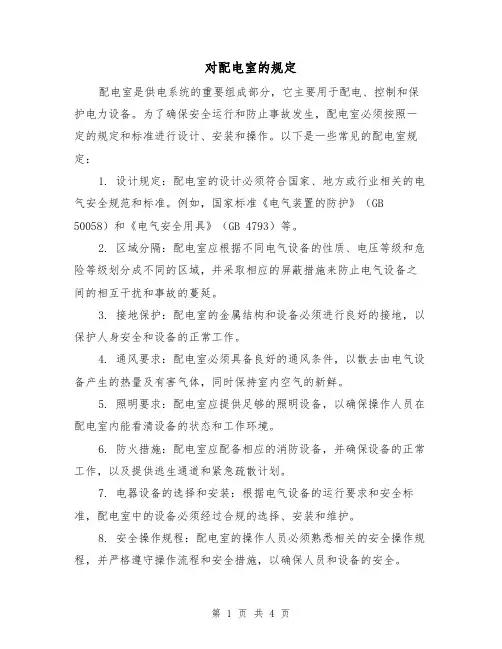

对配电室的规定配电室是供电系统的重要组成部分，它主要用于配电、控制和保护电力设备。

为了确保安全运行和防止事故发生，配电室必须按照一定的规定和标准进行设计、安装和操作。

以下是一些常见的配电室规定：1. 设计规定：配电室的设计必须符合国家、地方或行业相关的电气安全规范和标准。

例如，国家标准《电气装置的防护》（GB 50058）和《电气安全用具》（GB 4793）等。

2. 区域分隔：配电室应根据不同电气设备的性质、电压等级和危险等级划分成不同的区域，并采取相应的屏蔽措施来防止电气设备之间的相互干扰和事故的蔓延。

3. 接地保护：配电室的金属结构和设备必须进行良好的接地，以保护人身安全和设备的正常工作。

4. 通风要求：配电室必须具备良好的通风条件，以散去由电气设备产生的热量及有害气体，同时保持室内空气的新鲜。

5. 照明要求：配电室应提供足够的照明设备，以确保操作人员在配电室内能看清设备的状态和工作环境。

6. 防火措施：配电室应配备相应的消防设备，并确保设备的正常工作，以及提供逃生通道和紧急疏散计划。

7. 电器设备的选择和安装：根据电气设备的运行要求和安全标准，配电室中的设备必须经过合规的选择、安装和维护。

8. 安全操作规程：配电室的操作人员必须熟悉相关的安全操作规程，并严格遵守操作流程和安全措施，以确保人员和设备的安全。

需要注意的是，具体的配电室规定可能因地区、行业和设备的不同而有所差异。

对于配电室的规定，应该参考当地的法律法规以及相关的国家标准和技术规范。

对配电室的规定（二）配电室是供电系统中重要的部分，为了保障人员安全和电力设备的正常运行，配电室需要遵守一定的规定和要求。

以下是配电室的一些常见规定：1. 出入口要保持畅通，防止物品堆积和堵塞。

出入口需要明确标识，保持安全通道。

2. 配电室应设有灭火设备，如灭火器、喷淋系统等，并进行定期检查和维护。

3. 配电室内的电源开关、仪表、电缆等设备应定期检修和清洁，确保其正常运行。

10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。

第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。

第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。

第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。

第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。

第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。

第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。

第2.0.2条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

第2.0.3条多层建筑中，装有可燃性油的电气设备的配电所、变电所应设置在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。

变电所设计规范(GB50053－94)第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10 对有关专业的要求4.10.1 可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2 有下列情况之一时，变压器室的门应为防火门：（1）变压器室附近有易燃物品堆积的场所。

（2）变压器室下面有地下室。

（3）变压器室位于民用主体建筑物内。

4.10.6 配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。

4.10.7 当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。

吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。

GB5005310KV及以下变电所设计规范首先，该设计规范对变电所的布置提出了要求。

变电所的布置应考虑到场地的利用率、施工与维护条件、电气设备的其他要求等。

变电所的场地应具备良好的排水条件，以及足够的空间容纳各类设备。

规范还对变电所周边的道路、管线和其他工程给出了布置要求。

其次，该设计规范对变电设备的选择和布置进行了具体规定。

变电所的设备选择应符合国家标准和行业技术要求，同时考虑到设备的可靠性和安全性。

各类设备的布置应符合规范要求，保证设备之间的安全间距和通风、散热条件。

此外，规范还对变电所的建筑物、屋面和地基进行了规定。

变电所的建筑物应具有良好的抗震、防火和保温性能。

屋面应保证排水良好，地基应具备足够的承载能力。

规范还对变电所的绝缘配合和通风系统给出了要求。

在施工和验收阶段，该设计规范要求变电所的设计文件、施工图纸和技术标准符合国家标准和规范要求。

施工过程中，应按照规范要求进行施工，确保各项工程质量。

验收阶段，应根据规范要求进行设备的检查和试验，确保变电所的安全可靠性。

IOkV及以下变电所设计规范（配变电装置）第一节型式与布置1变电所的型式应根据用电负荷的状况和周围环境情况确定，并应符合下列规定：a.负荷较大的车间和站房，宜设附设变电所或半露天变电所；b.负荷较大的多跨厂房，负荷中心在厂房的中部且环境许可时，宜设车间内变电所或组台式成套变电站；c.高层或大型民用建筑内，宜设室内变电所或组合式成套变电站；d.负荷小而分散的工业企业和大中城市的居民区，宜设独立变电所，有条件时也可设附设变电所或户外箱式变电站；e.环境允许的中小城镇居民区和工厂的生活区，当变压器容量在315kVA及以下时，宜设杆上式或高台式变电所。

2带可燃性油的高压配电装置,宜装设在单独的高压配电室内。

当高压开关柜的数量为6台及以下时，可与低压配电屏设置在同一房间内。

3不带可燃性油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内。

具有符合IP3X防护等级外壳的不带可燃性油的高、低压配电装置和非油浸的电力变压器，当环境允许时，可相互靠近布置在车间内。

注：IP3X防护要求应符合现行国家标准《低压电器外壳防护等级》的规定，能防止直径大于2.5mm的固体异物进入壳内。

4室内变电所的每台油量为Iookg及以上的三相变压器，应设在单独的变压器室内。

5在同一配电室内单列布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露带电导体时，两者之间的净距不应小于2m；当高压开关柜和低压配电屏的顶面封闭外壳防护等级符合IP2X级时，两者可靠近布置。

注：IP2X防护要求应符合现行国家标准《低压电器外壳防护等级》的规定，能防止直径大于12mm的固体异物进入壳内。

6有人值班的配电所，应设单独的值班室。

当低压配电室兼作值班室时，低压配电室面积应适当增大。

高压配电室与值班室应直通或经过通道相通，值班室应有直接通向户外或通向走道的门。

7变电所宜单层布置。

当采用双层布置时，变压器应设在底层。

设于二层的配电室应设搬运设备的通道、平台或孔洞。

配电室设计规范和要求配电室是用于配送和控制电能的重要设施，其设计规范和要求对于电力系统的稳定运行和电力设备的安全使用至关重要。

下面是配电室设计规范和要求的相关内容：1. 配电室的位置选择配电室应位于干燥、通风良好的地方，远离易燃易爆物质，避免受到机械振动和腐蚀性气体的影响。

同时，还需要考虑容易维修和管理的因素。

2. 配电室的建筑要求配电室的建筑物应具备良好的防火性能和隔热性能，能够有效地保护电力设备和人员的安全。

建筑物的结构应稳固牢固，能够抵御自然灾害和人为破坏。

3. 配电室的通道和通道宽度为了方便设备的安装、运维和安全使用，配电室内应设置宽敞的通道。

通道的宽度应符合国家相关标准，以确保人员和设备的顺利通行。

4. 配电室的地面处理配电室的地面应采用防滑、防静电和防腐蚀的材料进行处理，以防止人员滑倒和静电引起的危险。

地面应保持干燥清洁，方便清理和疏散。

5. 配电设备的安装规范配电室内的设备应按照国家相关标准和规范进行安装，包括电缆、开关设备、继电器、接地装置等。

设备的安装位置和距离应符合安全距离的要求，以保证设备正常运行和人员的安全。

6. 配电系统的接地要求配电室的配电系统应进行良好的接地，以确保设备和人员的安全。

接地电阻应符合国家相关标准，接地线路应合理布置，不宜交叉和混杂，避免产生不良影响。

7. 配电室的灭火设备和逃生通道为了应对突发情况，配电室内应设置灭火设备，如灭火器、消防栓等。

同时，还应规划合理的逃生通道，确保人员在紧急情况下能够安全疏散。

8. 配电室的温度和湿度控制配电室的温度和湿度应控制在适宜的范围内，以保证设备的正常运行和延长设备的使用寿命。

可采用空调、通风设备等进行调节。

9. 配电室的标识和警示标志配电室内应设置清晰明确的标识和警示标志，如设备名称、电压、电流等，以便维修和救援人员快速判断和操作。

同时，还应设置安全警告标志，防止非相关人员闯入。

10. 配电室的维护和安全管理配电室的设备应定期进行检查、维护和保养，确保设备的可靠性和安全性。

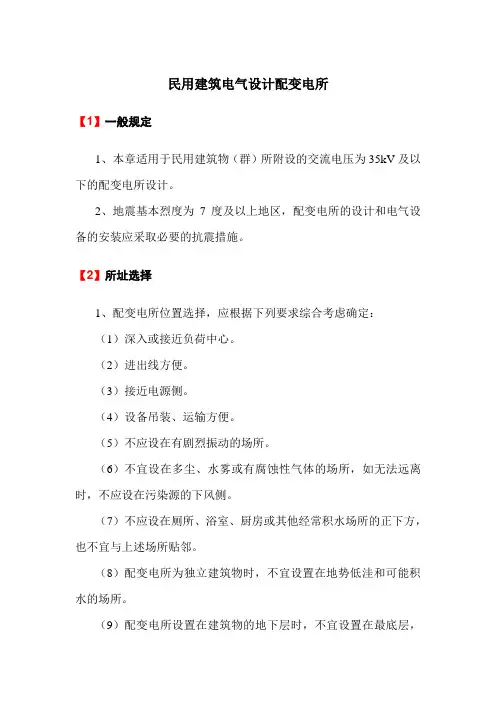

低压配电室设计规范要求一、民用建筑物内配变电所，应符合下列要求：1 配变电所位置的选择，应符合下列要求：1)宜接近用电负荷中心；2)应方便进出线；3)应方便设备吊装运输；4)不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；装有可燃油电气设备的变配电室，不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁；5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。

2 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位，并应设直接对外的安全出口，变压器室的门应为甲级防火门；外墙开口部位上方，应设置宽度不小于1m不燃烧体的防火挑檐；3 可燃油油浸电力变压器室的耐火等级应为一级，高压配电室的耐火等级不应低于二级，低压配电室的耐火等级不应低于三级，屋顶承重构件的耐火等级不应低于二级；4 不带可燃油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内；5 高压配电室宜设不能开启的距室外地坪不低于1．80m的自然采光窗，低压配电室可设能开启的不临街的自然采光窗；6 长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口；7 变压器室、配电室的进出口门应向外开启；8 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施；9 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施；10 变配电室不应有与其无关的管道和线路通过；11 变配电室、控制室、楼层配电室宜做等电位联结；12 变配电室重地应设与外界联络的通信接口、宜设出入口控制。

二、配变电所防火门的级别应符合下列要求：1 设在高层建筑内的配变电所，应采用耐火极限不低于2h的隔墙、耐火极限不低于1．50h的楼板和甲级防火门与其他部位隔开；2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门；3 配变电所内部相通的门，宜为丙级的防火门；4 配变电所直接通向室外的门，应为丙级防火门。

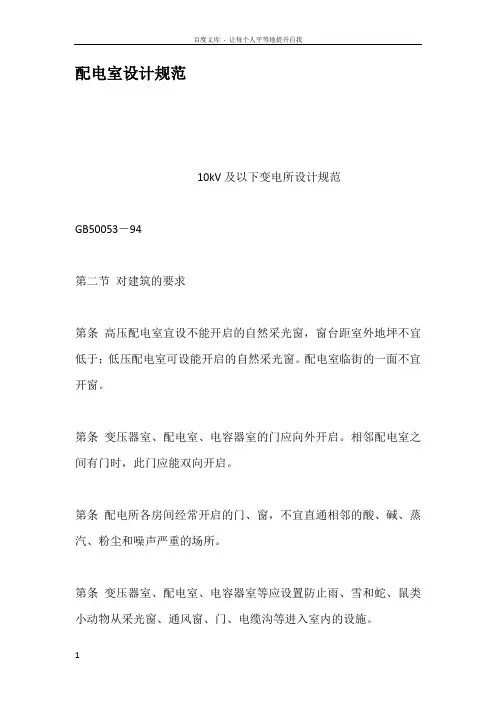

配电室设计规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

对有关专业的要求可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

有下列情况之一时，变压器室的门应为防火门：（1）变压器室位于高层主体建筑物内。

（2）变压器室附近堆有易燃物品或通向汽车库。

（3）变压器位于建筑物的二层或更高层。

（4）变压器位于地下室或下面有地下室。

（5）变压器室通向配电装置室的门。

（6）变压器室之间的门。

变压器室的通风窗，应采用非燃烧材料。

配电装置室及变压器室门的宽度宜按最大不可拆卸部件宽度加，高度宜按不可拆卸部件最大高度加。

有下列情况之一时，油浸变压器室应设置容量为100%变压器油量的挡油设施或设置能将油排到安全处所的设施：（1）变压器室附近有易燃物品堆积的场所。

（2）变压器室下面有地下室。
