吉大20年9月份课程考试《土木工程制图》离线作业考核试题【标准答案】

吉林大学网络教育学院

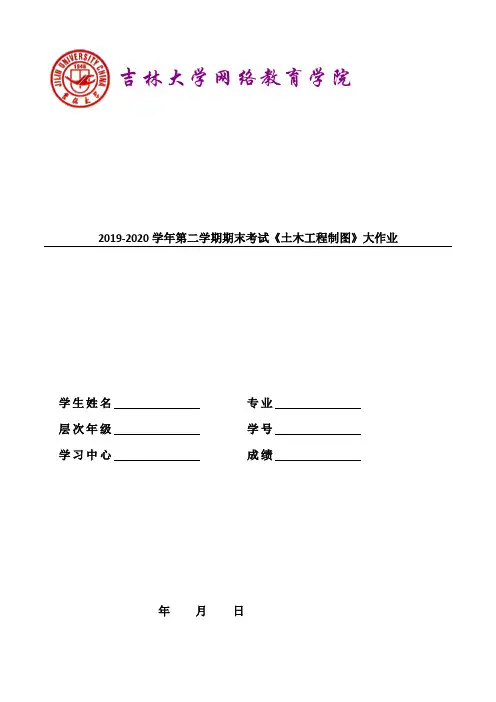

2019-2020学年第二学期期末考试《土木工程制图》大作业
学生姓名专业
层次年级学号
学习中心成绩
年月日
作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。

一作图题 (共4题，总分值40分 )
1. 试注全直线AB，CD，AD的投影，并判定它们与投影面的相对位置。

（10 分）
2. 已知点K在直线AB上，求K’。

（10 分）3. 在直线AB上找一点C，使AC=30。

（10 分）4. 已知线段AB的实长和a’,b’及a，求AB的水平投影。

（10 分）
二绘图题 (共4题，总分值60分 )
5. （15 分）
6. （15 分）
7. （15 分）
8. （15 分）。

《土木工程制图》课程题库试题及答案《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。

【奥鹏】-[吉林大学]吉大20春学期《土木工程制图》在线作业一试卷总分:100 得分:100第1题,相邻两轴测轴之间的夹角称为（）A、夹角B、两面角C、轴间角D、倾斜角正确答案:C第2题,空间三个坐标轴在轴测投影面上轴向伸缩系数相同的投影，称为（）A、正轴测图B、斜轴测图C、正等轴测图D、斜二轴测图正确答案:C第3题,定位轴线采用的线型为（）A、细实线B、粗实线C、细点画线D、折线正确答案:C第4题,投影法的基本特性有实形性、积聚性和（）A、类似性B、特殊性C、统一性D、普遍性正确答案:A第5题,徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线A、中点B、起点C、终点D、两个端点正确答案:C第6题,粗线、中粗线和细线的宽度比率为（）A、4:2:1B、3:2:1C、5:2:1D、6:2:1正确答案:A第7题,徒手画草图用的铅笔一般为（）铅芯的铅笔A、BB、HC、HBD、2B正确答案:A第8题,点的侧面投影反映（）坐标。

A、x、yB、y、zC、x、zD、Y、z正确答案:B第9题,（）一个投影面同时倾斜于另外两个投影面的直线称为投影面平行线。

A、平行于B、垂直于C、倾斜于D、相交于正确答案:A第10题,工程上常用的（）有中心投影法和平行投影法A、作图法B、技术法C、投影法D、图解法正确答案:C第11题,AutoCAD哪些指令可查询多段线、线、圆、弧的长度（）A、lengthenB、listC、distD、特性properties正确答案:A,B,D第12题,AUTOCAD的层不可以删除的是（）A、0层B、外部参照的图层C、有对象的层D、定义点图层正确答案:A,B,C,D第13题,快捷键哪些是正确的（）A、AR 修剪B、TR 删除C、RO 旋转D、XL 构造线正确答案:C,D第14题,使用AutoCAD设计中心（）A、浏览不同图形源，从图形文件到网页上的符号库B、将图形文件从控制面板拖放到绘图区域中即可打开图形C、创建指常用图形\文件夹和Internet地址的快捷方式D、以上都不正确正确答案:A,B,C第15题,三视图的投影规律“三等关系”是（）A、长对正B、高平齐C、宽相等D、长对齐正确答案:A,B,C第16题,极轴追踪功能迫使直线沿着设定的角度绘出，其方式同于正交方式只能画水平线或垂直线A、错误B、正确正确答案:B第17题,钢筋混凝土的制作中，钢筋根据设计要求进行弯曲成型叫作钢筋加工A、错误B、正确正确答案:B第18题,若长仿宋体字号是10号，则字宽是10mmA、错误B、正确正确答案:A第19题,钢筋混凝土的制作，是先将不同直径的钢筋按照需要的长度截断，叫作下料。

一、名词解释（1、压实度：压实度又称夯实度，指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示压实度的测定主要包括室内标准密度（最大干密度)确定和现场密度试验。

2、软土：软土一般指外观以灰色为主，天然孔隙比大于或等于1.0,且天然含水量大于液限的细粒土。

具有天然含水量高、天然孔隙比大、压缩性高、抗剪强度低、固结系数小、固结时间长、灵敏度高、扰动性大、透水性差、土层层状分布复杂、各层之间物理力学性质相差较大等特点。

3、高填路堤：高填方路堤应采用分层填筑、分层压实的方法施工，每层填筑厚度根据所采用的填料决定。

如果填料来源不同，性质相差较大时，不应分段或纵向分幅填筑。

位于浸水路段的高填方路堤应采用水稳定性较高和渗水性好的填料，边坡比不宜小于1：2，避免边坡失稳。

4、石灰稳定土：石灰稳定土将消石灰粉或生石灰粉掺入各种粉碎或原来松散的土中，经拌合、压实及养护后得到的混合料，称为石灰稳定土。

5、挡土墙：挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

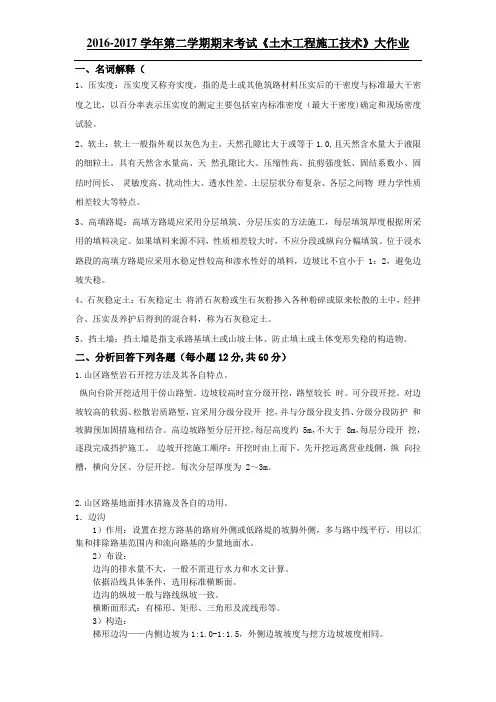

二、分析回答下列各题（每小题12分,共60分）1.山区路堑岩石开挖方法及其各自特点。

纵向台阶开挖适用于傍山路堑。

边坡较高时宜分级开挖，路堑较长时。

可分段开挖。

对边坡较高的软弱、松散岩质路堑，宜采用分级分段开挖，并与分级分段支挡、分级分段防护和坡脚预加固措施相结合。

高边坡路堑分层开挖，每层高度约 5m，不大于 8m，每层分段开挖，逐段完成挡护施工。

边坡开挖施工顺序：开挖时由上而下，先开挖远离营业线侧，纵向拉槽，横向分区、分层开挖。

每次分层厚度为 2～3m。

2.山区路基地面排水措施及各自的功用。

1．边沟1）作用：设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水。

2）布设：边沟的排水量不大，一般不需进行水力和水文计算。

依据沿线具体条件，选用标准横断面。

边沟的纵坡一般与路线纵坡一致。

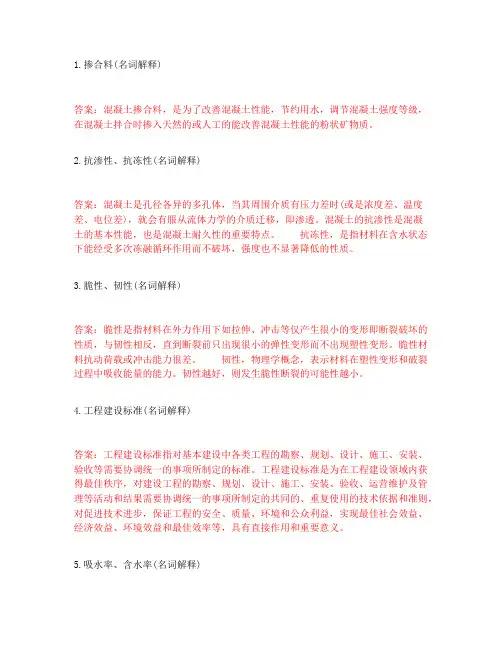

1.掺合料(名词解释)答案：混凝土掺合料，是为了改善混凝土性能，节约用水，调节混凝土强度等级，在混凝土拌合时掺入天然的或人工的能改善混凝土性能的粉状矿物质。

2.抗渗性、抗冻性(名词解释)答案：混凝土是孔径各异的多孔体，当其周围介质有压力差时(或是浓度差、温度差、电位差)，就会有服从流体力学的介质迁移，即渗透。

混凝土的抗渗性是混凝土的基本性能，也是混凝土耐久性的重要特点。

抗冻性，是指材料在含水状态下能经受多次冻融循环作用而不破坏，强度也不显著降低的性质。

3.脆性、韧性(名词解释)答案：脆性是指材料在外力作用下如拉伸、冲击等仅产生很小的变形即断裂破坏的性质，与韧性相反，直到断裂前只出现很小的弹性变形而不出现塑性变形。

脆性材料抗动荷载或冲击能力很差。

韧性，物理学概念，表示材料在塑性变形和破裂过程中吸收能量的能力。

韧性越好，则发生脆性断裂的可能性越小。

4.工程建设标准(名词解释)答案：工程建设标准指对基本建设中各类工程的勘察、规划、设计、施工、安装、验收等需要协调统一的事项所制定的标准。

工程建设标准是为在工程建设领域内获得最佳秩序，对建设工程的勘察、规划、设计、施工、安装、验收、运营维护及管理等活动和结果需要协调统一的事项所制定的共同的、重复使用的技术依据和准则，对促进技术进步，保证工程的安全、质量、环境和公众利益，实现最佳社会效益、经济效益、环境效益和最佳效率等，具有直接作用和重要意义。

5.吸水率、含水率(名词解释)答案：吸水率是表示物体在正常大气压下吸水程度的物理量，用百分率来表示。

含水率一般指含水量。

含水量是岩石实际含水多少的指标，岩石孔隙中所含的水重量(Gw)与干燥岩土重量(Gs)的比值，重量含水量(Wg);岩土含水的体积(Vw)与包括空隙在内的岩土体积(V)的比值，称为体积含水量(Ww)。

6.减水剂(名词解释)答案：减水剂是一种在维持混凝土坍落度基本不变的条件下，能减少拌合用水量的混凝土外加剂。

吉林大学网络教育学院2020-2021学年第二学期期末考试《土木工程材料》大作业学生姓名专业层次年级学号学习中心成绩年月日作答要求：请将每道题目作答内容的清晰扫描图片插入到word文档内对应的题目下，最终word 文档上传平台，不允许提交其他格式文件（如JPG，RAR等非word文档格式）。

作答内容必须手写，书写工整、整洁，不得打印、复印、抄袭，如出现打印、复印、抄袭等情况按”零分“处理。

2020-2021学年第二学期期末考试土木工程材料一计算题 (共2题，总分值30分 )1.某岩石在气干、绝干、水饱和状态下测得的抗压强度分别为172MPa、178MPa、168MPa。

问该岩石是否可用于水下工程？（15 分）答：该岩石的软化系数为∶ KR= 168/178= 0.94>0.85此岩石可用于水下工程。

2. 某工程现场浇筑混凝土梁，梁断面为400mm×400mm，钢筋间最小净距为40mm，要求混凝土设计强度等级为C20，工地现存下列材料，试选用合适的水泥及石子。

水泥：32.5复合水泥；42.5复合水泥；52.5复合水泥。

石子：5～10mm；5～20mm；5～30mm；5～40mm。

（15 分）答：（1）根据水泥强度=（1.5～2.0）混凝十强度等级这一近似关系可知，配制C20的混凝土，水泥强度的范围应为30.0～40.0MPa，故选32.5 复合水泥较合适。

（2）配制混凝土的石子的最大粒径dmx从结构上考虑，应同时满足下列条件∶①粗骨料的最大粒径不得大于构件截面最小尺寸的1/4，即ms×00iml)②粗骨料最大粒径不得大于钢筋间最小净距的3/4，即从结构上考虑，石子粒径 d.n应不大于30mm。

同时考虑到经济性，应在满足结构及施工条件的前提下，尽量选择较大粒径的石子，故宜选用5～30mm 的石子。

二名词解释题 (共10题，总分值30分 )3. 自然养护；（3 分）答：混凝土的自然养护，即利用平均气温高于5 C°的自然条件，用适当的材料对混凝土表面加以覆盖并浇水，使混凝土在一定的时间内保持水泥水化作用所需要的适当温度和湿度条件，正常增长强度。

土木工程制图1. 对于每幢建筑物来说通常以它的（）作为零标高的基准面基础底部基础顶部室外地面首层地面标准答案：首层地面2. 埋入地下的墙称为()承重墙隔墙填充墙基础墙标准答案：基础墙3. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为（）。

剖面图断面图立面图平面图标准答案：平面图4. 相贯线常用的作图方法有表面取点法和()辅助平面法素线法形体分析法纬圆法标准答案：辅助平面法5. 利用截平面和回转体表面的（），按投影关系直接可求出截交线上点的投影积聚性相仿性定比性度量性标准答案：积聚性6. 对于块状地面材料，用()画出块材的分格线粗实线中粗实线中实线细实线标准答案：细实线7. 直接画在视图轮廓线内的断面图，称为()移出断面图重合断面断开断面缩影断面标准答案：重合断面8. 总平面图上标注的尺寸，一律以（）为单位毫米厘米米分米标准答案：米9. 曲面上比它两侧的纬圆都小的纬圆称为（）纬圆赤道圆颈圆同心圆标准答案：颈圆10. 对房屋的细部或构配件用较大的比例将其形状，大小，材料和做法，按照正投影图的画法，详细地表示出来的图样，称为（）平面图立面图剖面图建筑详图标准答案：建筑详图11. 机械制图国家标准规定汉字应该书写成（）草体长仿宋体篆体楷体长仿宋体标准答案：长仿宋体12. 在画建筑形体的视图时，形体上不可见的轮廓线在视图中只需用()画出。

虚线实线单点长划线折断线虚线标准答案：虚线13. 位于视图之外的断面图，称为（）移出断面图重合断面断开断面缩影断面断开断面标准答案：移出断面图14. 支撑节点造型骨架的受力层是（），中间层底层面层辅助层底层标准答案：底层15. 假想用一个或多个（）于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，称为建筑剖面图平行相交垂直交叉垂直标准答案：垂直1. 若直线不平行于某投影面则其上两线段长度之比久不等于他们的投影长度之比错对对标准答案：错2. 球体的投影可能为椭圆错对对标准答案：错3. 为使曲面表示的清晰、明显，需患处外形轮廓线的投影，曲面边界的投影可以忽略错对错标准答案：错4. 剖面图和投影图之间，规定用形体的对称中心线（细点画线）为分界线。

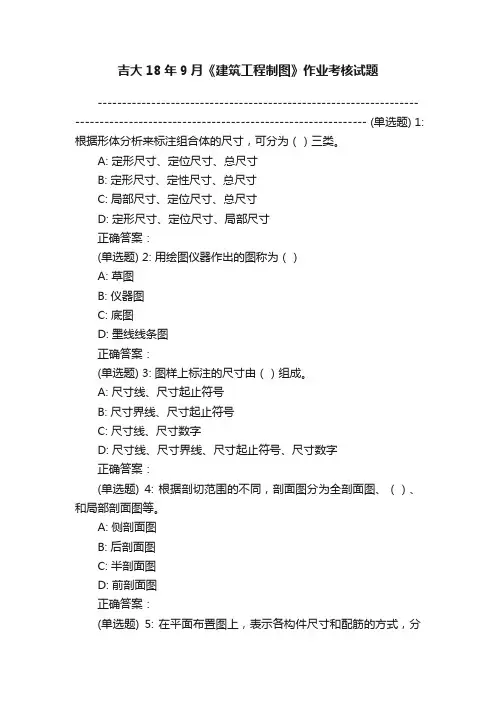

吉大18年9月《建筑工程制图》作业考核试题------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 根据形体分析来标注组合体的尺寸，可分为（）三类。

A: 定形尺寸、定位尺寸、总尺寸B: 定形尺寸、定性尺寸、总尺寸C: 局部尺寸、定位尺寸、总尺寸D: 定形尺寸、定位尺寸、局部尺寸正确答案：(单选题) 2: 用绘图仪器作出的图称为（）A: 草图B: 仪器图C: 底图D: 墨线线条图正确答案：(单选题) 3: 图样上标注的尺寸由（）组成。

A: 尺寸线、尺寸起止符号B: 尺寸界线、尺寸起止符号C: 尺寸线、尺寸数字D: 尺寸线、尺寸界线、尺寸起止符号、尺寸数字正确答案：(单选题) 4: 根据剖切范围的不同，剖面图分为全剖面图、（）、和局部剖面图等。

A: 侧剖面图B: 后剖面图C: 半剖面图D: 前剖面图正确答案：(单选题) 5: 在平面布置图上，表示各构件尺寸和配筋的方式，分为（）A: 平面注写方式、集中标注方式、原位标注方式B: 列表注写方式、集中标注方式、原位标注方式C: 平面注写方式、列表注写方式、截面注写方式D: 集中标注方式、截面注写方式、列表注写方式正确答案：(单选题) 6: 施工图按照其内容、作用的不同可分为（）A: 建筑施工图、结构施工图、设备施工图B: 建筑施工图、给排水施工图、消防施工图C: 平面布置图、结构构件图、系统图D: 平面图、立面图、剖面图正确答案：(单选题) 7: 形状比较复杂的工程形体，一般可以把它看作由若干个简单的基本几何体通过叠合、相交或切割等方法组合而成。

这种将工程形体分解成基本几何体组成的方法，称为（）A: 形体组合B: 形体拆分C: 形体分析D: 形体简化正确答案：------------------------------------------------------------------------------------------------------------------------------ (单选题) 8: 在给排水平面图中，符号“—○—”、“—□—”分别表示（）A: 雨水管、排水管B: 放水龙头、矩形化粪池C: 圆形地漏、方形地漏D: 阀门井、检查井正确答案：(单选题) 9: 计算机绘制给排水平面图时，要改变墙身线或其它粗线的命令是（）A: CHANGEB: ERASEC: BREAKD: SAVE正确答案：(单选题) 10: 给排水平面图主要显示室内给水排水设备的（）A: 水平安排和布置B: 横向安排和布置C: 纵向安排和布置D: 垂直安排和布置正确答案：(多选题) 1: 机械视图的特殊表达方法有（）A: 拆卸画法B: 沿结合面剖切C: 假想画法D: 夸大画法正确答案：(多选题) 2: 工程图纸标题栏应包括下列哪些内容（）A: 工程名称B: 图名、图号、设计号C: 设计、绘图、审批人的签名D: 日期正确答案：(多选题) 3: 绘制剖面图的要素有（）A: 剖切位置B: 剖视方向C: 编号D: 材料图例正确答案：(多选题) 4: AutoCAD的基本功能包括（）A: 绘制图形功能B: 标注尺寸功能C: 图形渲染功能D: 图形打印和输出功能E: 系统二次开发功能正确答案：------------------------------------------------------------------------------------------------------------------------------ (多选题) 5: 对于钢筋混凝土构件结构详图主要内容的描述正确的是（）A: 钢筋混凝土构件结构详图应包括构件代号、比例、定位轴线及其编号等要素B: 当构件外形比较简单、又无预埋件时，可只画配筋图来表示构件的形状和钢筋位置C: 梁、柱的结构详图通常由立面图和断面图组成D: 板的结构详图一般只画它的断面图或剖面图，也可把板的配筋直接画在结构平面图中。

《土木工程制图》题库1制图的基本知识和基本技能一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )A. ISOB. GBC. StandardD. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号答案：A4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2倍B. 2倍C. 3倍D. 2倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5倍B. 3倍C. 2倍D. 1倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( )A. 594 841B. 210 297C. 420 594D. 297 420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mmB. 15mmC. 20mmD. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为：A. 100B. 1000C. 50D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:1答案：D16. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm答案：C17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm答案：C18. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外答案：C19. 右图中直径尺寸注法错在：( )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线答案：D21. 绘图仪器中分规的主要作用是：( )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段答案：C22. 徒手画图草图时：( )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调答案：D2投影的基本知识23. 工程上常用的图示方法中使用最广泛的是那一种？( )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法答案：A24. 下面关于轴测投影的说法哪一个是正确的？( )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感答案：A25. 正投影法是指：( )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法答案：B26. 多面正投影法的优点是：( )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好答案：D27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )A. 同素性B. 从属性C. 积聚性D. 平行性答案：D28. 下面哪一个性质不是平行投影法特有的基本性质？( )A. 平行性B. 定比性C. 相似性D. 接合性答案：C29. 平行投影法中图形的相仿性是指：( )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性答案：C30. 三面投影图在度量关系上有：( )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐答案：C31. 三面投影图中水平投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：B32. 三面投影图中正面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：C33. 三面投影图中侧面投影反映形体的：( )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系答案：D3点、直线、平面的投影34. 如果A点在V投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：B35. 如果A点在H投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：C36. 如果A点在W投影面上，则：( )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0 答案：A37. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A38. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：C39. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：A40. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 相交垂直D. 交错垂直答案：D41. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 无法判断答案：B42. 右图中两直线的相对几何关系是：( )A. 相交B. 交错C. 平行D. 交错垂直答案：B43. 右图所示平面的类型是：( )A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面（一般位置平面）答案：D44. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：A45. 右图所示平面的类型是：( )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面答案：B46. 右图所示平面的类型是：( )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面答案：B4轴测图1．有2个轴的轴向变形系数相等的斜轴测投影称为( )。

2019-2020学年第二学期期末考试《土木工程材料》大作业
一名词解释题 (共10题，总分值30分 )
1. 掺合料；（3 分）
混凝土掺合料，是为了改善混凝土性能，节约用水，调节混凝土强度等级，在混凝土拌合时掺入天然的或人工的能改善混凝土性能的粉状矿物质。

2.抗渗性、抗冻性；（3 分）
抗渗性指材料抵抗压力水渗透的性质。

抗冻性：材料抵抗多次“冻融循环”而不疲劳、破、坏的性质。

3.脆性、韧性；（3 分）
脆性是指材料在外力作用下(如拉伸、冲击等)仅产生很小的变形即断裂破坏的性质，与韧性相反，直到断裂前只出现很小的弹性变形而不出现塑性变形。

韧性，物理学概念，表示材料在塑性变形和破裂过程中吸收能量的能力。

韧性越好，则发生脆性断裂的可能性越小。

4.工程建设标准（3 分）
工程建设标准指对基本建设中各类工程的勘察、规划、设计、施工、安装、验收等需要协调统一的事项所制定的标准。

5.吸水率、含水率；（3 分）
吸水率是用来表示吸水性的大小的,是指材料与水接触吸收水分的性质。

材料中所含水的质量与干燥状态下材料的质量比,称为材料的含水率
6.减水剂；（3 分）
减水剂是一种在维持混凝土坍落度基本不变的条件下，能减少拌合用水量的混凝土外加剂。

7.耐燃性、耐火性；（3 分）。

吉林大学2012-2013学年度上学期《土木工程制图》期末考试试题 A （考试时间：90分钟）题号一二三总分分数20 20 60 得分1.图样上的尺寸由、、、组成。

2.正投影规律的三个重要关系为、、。

3.两倾斜平面相交，求交线的方法有和等。

4.如图1.4所示，直线AB 的坡度i= ，直线AB 的间距l= ，直线AB 上点C 的标高为。

5.补作出图 1.5的直线AB 的第三投影，该直线的位置名称为。

6.如图1.6所示，B 点在A 点的右方20，前方10，上方15.作出B 点的三面投影，B 点的坐标为。

7.补作出图 1.7的平面ABC 的第三投影，该平面的位置名称为。

得分评卷人一、填空（每空1分，共20分）学号专业姓名8.三面投影图为正面投影、和。

1.点的投影变化规律是什么？2.平行投影的基本性质是什么？3.投影面垂直线的投影特性是什么？4.直线的刻度、直线的坡度及平面的坡度比例尺的概念。

1.如图3.1所示，设正平线AB距V面为10，B点在A点右上方，α=30°，实长30,；铅垂线CD距W面为5，D点在C点下方，实长为20.作AB和CD的三面投影。

（6分）得分评卷人二、简答（每题5分，共20分）得分评卷人三作图（共60分）4.如图3.4所示，求作两平面的交线，并判别可见性。

（7分）2.如图3.2所示，作交叉直线AB和CD的公垂线MN，并标明两交叉直线的距离。

（6分）3.如图3.3所示，补全平面五边形ABCDE的两面投影。

（6分）5.如图3.5所示，求直线MN与平面ABC的交点K，并判别可见性。

（7分）6．如图3.6所示，已知直线DE的端点E比D高，DE=50，求d′e′。

（6分）7.如图3.7所示，求△ABC的β角和实形。

（7分）8.如图3.8所示，求平面△ABC和△BCD之间的夹角。

（7分）9.需要在标高为5的水平面上堆筑一个标高为8的梯形平台。

堆筑时，各边坡的坡度如图3.9所示，试求相邻边坡的交线和变皮与地面的交线。

【奥鹏】[吉林大学]吉大18年9月《土木工程施工技术》作业考核试题试卷总分:100 得分:100第1题,运至摊铺地点的沥青混合料温度不宜低于（）度。

A、100B、110C、120D、130第2题,粉煤灰作为填料使用时，用量不得超过填料总量的（）%。

A、40B、50C、60D、70第3题,在土方填筑时，常以土的（）作为土的夯实标准。

A、可松性B、天然密度C、干密度D、含水量第4题,沥青混合料的松铺系数应根据混合料类型由（）确定。

A、经验B、现场C、试铺试压D、随意第5题,改性沥青的加工温度不宜超过（）。

A、150B、160C、170D、180第6题,道路石油沥青储存温度不宜低于（）度。

A、120B、130C、140D、145第7题,旧沥青路面的整平应按高程控制铺筑，分层整平的最大厚度不宜超过（）mm。

A、100B、150C、200D、250第8题,热拌沥青混合料路面应待摊铺层完全自然冷却，混合料表面温度低于（）度后方可开放交通。

A、20B、50C、30D、40第9题,改性沥青的剂量以改性剂占改性沥青总量的（）计算。

A、百分数B、体积比C、质量比D、以上均不是第10题,土的天然含水量是指（）之比的百分率。

A、土中水的质量与所取天然土样的质量B、土中水的质量与土的固体颗粒质量C、土的孔隙与所取天然土样体积D、土中水的体积与所取天然土样体积第11题,高速公路沥青路面不得在气温低于（）度以及雨天、路面潮湿的情况下施工。

A、5B、10C、0D、8第12题,路堤宜采用( )分层填筑。

A、水平B、垂直C、纵向D、横向第13题,铲运机适用于（）工程。

A、中小型基坑开挖B、大面积场地平整C、河道清淤D、挖土装车第14题,高速公路沥青路面面层试验室标准密度规定值为（）%。

A、92B、95C、96D、99第15题,间歇式拌合机宜备有保温性能好的成品储料仓，贮存过程中混合料温降不得大于（）度，且不能有沥青滴漏。

A、5B、10C、15D、20第16题,石灰稳定料结构层应用（）t以上的压路机碾压，最小压实厚度为10cm。

【奥鹏】-吉大20年4月《建筑工程制图》作业考核试题提示：请认真核对题目后，确定是您需要的科目以及试题复习资料在下载！！！一、单选题（共10题，40分）【题目序号】据形体分析来标注组合体的尺寸，可分为（）三类。

A.定形尺寸、定位尺寸、总尺寸B.定形尺寸、定性尺寸、总尺寸C.局部尺寸、定位尺寸、总尺寸D.定形尺寸、定位尺寸、局部尺寸提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】绘图仪器作出的图称为（）A.草图B.仪器图C.底图D.墨线线条图提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：B【题目序号】样上标注的尺寸由（）组成。

A.尺寸线、尺寸起止符号B.尺寸界线、尺寸起止符号C.尺寸线、尺寸数字D.尺寸线、尺寸界线、尺寸起止符号、尺寸数字提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：D【题目序号】据剖切范围的不同，剖面图分为全剖面图、（）、和局部剖面图等。

A.侧剖面图B.后剖面图C.半剖面图D.前剖面图提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C【题目序号】平面布置图上，表示各构件尺寸和配筋的方式，分为（）A.平面注写方式、集中标注方式、原位标注方式B.列表注写方式、集中标注方式、原位标注方式C.平面注写方式、列表注写方式、截面注写方式D.集中标注方式、截面注写方式、列表注写方式提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C【题目序号】工图按照其内容、作用的不同可分为（）A.建筑施工图、结构施工图、设备施工图B.建筑施工图、给排水施工图、消防施工图C.平面布置图、结构构件图、系统图D.平面图、立面图、剖面图提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】状比较复杂的工程形体，一般可以把它看作由若干个简单的基本几何体通过叠合、相交或切割等方法组合而成。

这种将工程形体分解成基本几何体组成的方法，称为（）A.形体组合B.形体拆分C.形体分析D.形体简化提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：C【题目序号】给排水平面图中，符号“—○—”、“—□—”分别表示（）A.雨水管、排水管B.放水龙头、矩形化粪池C.圆形地漏、方形地漏D.阀门井、检查井提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：D【题目序号】算机绘制给排水平面图时，要改变墙身线或其它粗线的命令是（）A.C.HA.NGE.B.E.RA.SE.C.B.RE.A.KD.SA.VE.提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A【题目序号】排水平面图主要显示室内给水排水设备的（）A.水平安排和布置B.横向安排和布置C.纵向安排和布置D.垂直安排和布置提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：A二、多选题（共5题，20分）【题目序号】械视图的特殊表达方法有（）A.拆卸画法B.沿结合面剖切C.假想画法D.夸大画法提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABCD【题目序号】程图纸标题栏应包括下列哪些内容（）A.工程名称B.图名、图号、设计号C.设计、绘图、审批人的签名D.日期提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABCD【题目序号】制剖面图的要素有（）A.剖切位置B.剖视方向C.编号D.材料图例提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABCDutoC.A.D.的基本功能包括（）A.绘制图形功能B.标注尺寸功能C.图形渲染功能D.图形打印和输出功能E.系统二次开发功能提示：本题为必答题，请认真阅读题目后再作答--本题参考答案：ABCDE【题目序号】于钢筋混凝土构件结构详图主要内容的描述正确的是（）A.钢筋混凝土构件结构详图应包括构件代号、比例、定位轴线及其编号等要素B.当构件外形比较简单、又无预埋件时，可只画配筋图来表示构件的形状和钢筋位置C.梁、柱的结构详图通常由立面图和断面图组成D.板的结构详图一般只画它的断面图或剖面图，也可把板的配筋直接画在结构平面图中。

吉林大学网络教育学院2019-2020学年第二学期期末考试《土木工程材料》大作业学生姓名专业层次年级学号学习中心成绩年月日作业要求：大作业要求学生手写完成，提供手写文档的清晰扫描图片，并将图片添加到word文档内，最终wod文档上传平台，不允许学生提交其他格式文件（如JPG，RAR等非word文档格式），如有雷同、抄袭成绩按不及格处理。

一名词解释题 (共10题，总分值30分 )1.掺合料；（3 分）混凝土掺合料，是为了改善混凝土性能，节约用水，调节混凝土强度等级，在混凝土拌合时掺入天然的或人工的能改善混凝土性能的粉状矿物质。

2.抗渗性、抗冻性；（3 分）抗渗性指材料在水油等压力作用下抵抗渗透的性质。

抗冻性，是指材料在含水状态下能经受多次冻融循环作用而不破坏，强度也不显著降低的性质。

用材料的抗冻等级来表示。

3.脆性、韧性；（3 分）脆性是指材料在外力作用下(如拉伸、冲击等)仅产生很小的变形即断裂破坏的性质，与韧性相反，直到断裂前只出现很小的弹性变形而不出现塑性变形。

韧性，物理学概念，表示材料在塑性变形和破裂过程中吸收能量的能力。

4.工程建设标准（3 分）工程建设标准指对基本建设中各类工程的勘察、规划、设计、施工、安装、验收等需要协调统一的事项所制定的标准。

5.吸水率、含水率；（3 分）吸水率是表示物体在正常大气压下吸水程度的物理量，用百分率来表示。

含水量是岩石实际含水多少的指标，岩石孔隙中所含的水重量（Gw）与干燥岩土重量（Gs）的比值，重量含水量（Wg）；岩土含水的体积（Vw）与包括空隙在内的岩土体积（V)的比值，称为体积含水量（Ww）。

6.减水剂；（3 分）减水剂是一种在维持混凝土坍落度基本不变的条件下，能减少拌合用水量的混凝土外加剂。

7.耐燃性、耐火性；（3 分）耐燃性是指在发生火灾时,材料抵抗和延缓燃烧的性质,又称防火性。

耐火性是指建筑构件、配件或结构，在一定时间内满足标准耐火试验中规定的稳定性、完整性、隔热性和其他预期功能的能力。
