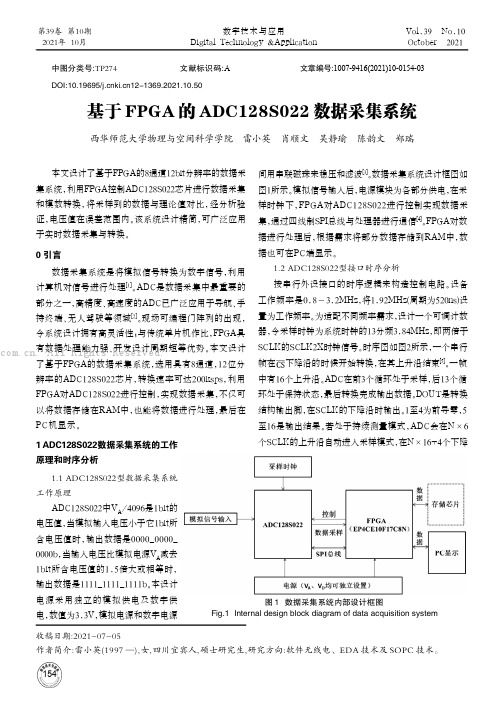

154本文设计了基于FPGA的8通道12bit分辨率的数据采集系统,利用FPGA控制ADC128S022芯片进行数据采集和模数转换,将采样到的数据与理论值对比,经分析验证,电压值在误差范围内。
该系统设计精简,可广泛应用于实时数据采集与转换。
0 引言数据采集系统是将模拟信号转换为数字信号,利用计算机对信号进行处理[1]。
ADC是数据采集中最重要的部分之一,高精度、高速度的ADC已广泛应用于导航、手持终端、无人驾驶等领域[2]。
现场可编程门阵列的出现,令系统设计拥有高灵活性;与传统单片机作比,FPGA具有数据处理能力强、开发设计周期短等优势。
本文设计了基于FPGA的数据采集系统,选用具有8通道,12位分辨率的ADC128S022芯片,转换速率可达200ksps,利用FPGA对ADC128S022进行控制,实现数据采集,不仅可以将数据存储在RAM中,也能将数据进行处理,最后在PC机显示。
1 ADC128S022数据采集系统的工作原理和时序分析1.1 ADC128S022型数据采集系统工作原理ADC128S022中V A /4096是1bit的电压值,当模拟输入电压小于它1bit所含电压值时,输出数据是0000_0000_0000b,当输入电压比模拟电源V A 减去1bit所含电压值的1.5倍大或相等时,输出数据是1111_1111_1111b。
本设计电源采用独立的模拟供电及数字供电,数值为3.3V,模拟电源和数字电源间用串联磁珠来稳压和滤波[3]。
数据采集系统设计框图如图1所示。
模拟信号输入后,电源模块为各部分供电,在采样时钟下,FPGA对ADC128S022进行控制实现数据采集,通过四线制SPI总线与处理器进行通信[4]。
FPGA对数据进行处理后,根据需求将部分数据存储到RAM中,数据也可在PC端显示。
1.2 ADC128S022型接口时序分析按串行外设接口的时序逻辑来构造控制电路。
设备工作频率是0.8~3.2MHz,将1.92MHz(周期为520ns)设置为工作频率。
基于FPGA的高速数据采集系统设计随着科学技术的不断进步,数据采集系统在许多领域都发挥着重要作用。
为了满足高速数据采集的需求,基于现场可编程门阵列(FPGA)的高速数据采集系统设计应运而生。
本文将介绍这一系统的设计原理和关键技术。
首先,我们需要了解FPGA的基本原理。
FPGA是一种可编程的硬件设备,可以根据需要重新配置其内部逻辑电路。
这使得FPGA在数据采集系统中具有极大的灵活性和可扩展性。
与传统的数据采集系统相比,基于FPGA的系统可以实现更高的采样率和更低的延迟。
基于FPGA的高速数据采集系统设计主要包括以下几个关键技术。
首先是模数转换(ADC)技术。
ADC是将连续的模拟信号转换为数字信号的关键环节。
在高速数据采集系统中,需要使用高速、高精度的ADC来保证数据的准确性和完整性。
其次是FPGA内部逻辑电路的设计。
为了实现高速数据采集,需要设计高效的数据处理逻辑电路。
这些电路可以实现数据的实时处理、存储和传输等功能。
同时,还需要考虑电路的时序约束和资源分配等问题,以确保系统的稳定性和可靠性。
另外,时钟同步技术也是高速数据采集系统设计的重要内容。
在高速数据采集过程中,各个模块需要保持同步,以确保数据的准确性。
因此,需要设计合理的时钟同步方案,保证各个模块在同一个时钟周期内完成数据的采样和处理。
最后,还需要考虑系统的接口和通信问题。
基于FPGA的高速数据采集系统通常需要与其他设备进行数据交互,如计算机、存储设备等。
因此,需要设计合适的接口和通信协议,实现数据的传输和存储。
综上所述,基于FPGA的高速数据采集系统设计涉及多个关键技术,包括ADC技术、FPGA内部逻辑电路设计、时钟同步技术以及接口和通信问题。
通过合理的设计和优化,可以实现高速、高精度的数据采集,满足现代科学研究和工程应用的需求。
这将为各个领域的数据采集工作带来巨大的便利和发展空间。

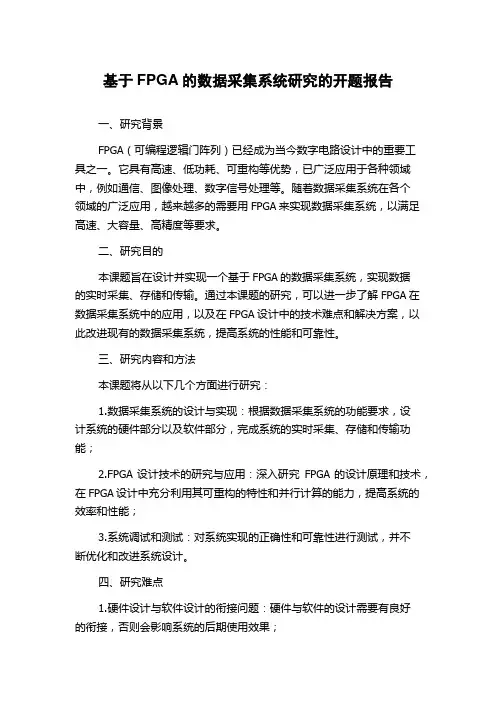

基于FPGA的数据采集系统研究的开题报告一、研究背景FPGA(可编程逻辑门阵列)已经成为当今数字电路设计中的重要工具之一。
它具有高速、低功耗、可重构等优势,已广泛应用于各种领域中,例如通信、图像处理、数字信号处理等。
随着数据采集系统在各个领域的广泛应用,越来越多的需要用FPGA来实现数据采集系统,以满足高速、大容量、高精度等要求。
二、研究目的本课题旨在设计并实现一个基于FPGA的数据采集系统,实现数据的实时采集、存储和传输。
通过本课题的研究,可以进一步了解FPGA在数据采集系统中的应用,以及在FPGA设计中的技术难点和解决方案,以此改进现有的数据采集系统,提高系统的性能和可靠性。
三、研究内容和方法本课题将从以下几个方面进行研究:1.数据采集系统的设计与实现:根据数据采集系统的功能要求,设计系统的硬件部分以及软件部分,完成系统的实时采集、存储和传输功能;2.FPGA设计技术的研究与应用:深入研究FPGA的设计原理和技术,在FPGA设计中充分利用其可重构的特性和并行计算的能力,提高系统的效率和性能;3.系统调试和测试:对系统实现的正确性和可靠性进行测试,并不断优化和改进系统设计。
四、研究难点1.硬件设计与软件设计的衔接问题:硬件与软件的设计需要有良好的衔接,否则会影响系统的后期使用效果;2.FPGA并行计算的实现难度:FPGA并行计算的实现需要进行动态的资源分配,避免资源浪费和冗余,同时要保证逻辑的正确性;3.系统调试和测试的难度:针对FPGA的系统,其调试和测试难度较大,需要有专业知识和技能的人员指导。
五、预期成果和意义本课题预期将设计并实现一套基于FPGA的数据采集系统,实现数据的实时采集、存储和传输等功能,同时还可以学习和掌握FPGA设计技术,提高软硬件设计的水平和实际操作能力。
此外,通过本课题的研究,还可以提高数据采集系统的性能和可靠性,为空间数据采集等领域提供更好的数据服务支持。

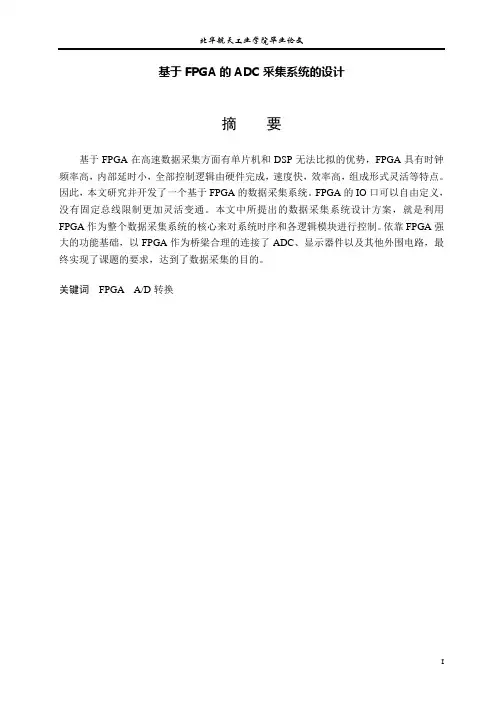

基于FPGA的ADC采集系统的设计摘要基于FPGA在高速数据采集方面有单片机和DSP无法比拟的优势,FPGA具有时钟频率高,内部延时小,全部控制逻辑由硬件完成,速度快,效率高,组成形式灵活等特点。
因此,本文研究并开发了一个基于FPGA的数据采集系统。
FPGA的IO口可以自由定义,没有固定总线限制更加灵活变通。
本文中所提出的数据采集系统设计方案,就是利用FPGA作为整个数据采集系统的核心来对系统时序和各逻辑模块进行控制。
依靠FPGA强大的功能基础,以FPGA作为桥梁合理的连接了ADC、显示器件以及其他外围电路,最终实现了课题的要求,达到了数据采集的目的。
关键词FPGA A/D转换AbstractFPGA is better than microcontroller and DSP in high speed data acquisition, FPGA has higher internal clock frequency, smaller delay than DSP,and all the control logic of FPGA is completed by hardware, FPGA has fast speed, high efficiency, and so on. Therefore, this paper introduces and develops a data acquisition system which is based on FPGA.The I/O pin of FPGA can be defined yourself without fixed limit,it’s very flexible. This design of data acquisition system use FPGA as the data acquisition system core to control the timing and the logic control module. Relying on the powerful function of FPGA, FPGA can connect ADC, display devices and other peripheral circuits, finally we can achieve the requirements of the subject, and the purpose of the data collection。
基于FPGA的数据采集与处理技术的研究一、本文概述随着信息技术的快速发展,数据采集与处理技术已经成为现代社会中不可或缺的一环。
在众多的实现方式中,基于FPGA(Field-Programmable Gate Array,现场可编程门阵列)的数据采集与处理技术凭借其高性能、高并行度、低功耗等优点,受到了广泛关注。
本文旨在对基于FPGA的数据采集与处理技术进行深入研究,探讨其基本原理、实现方法以及应用前景。
本文首先介绍了FPGA的基本概念和特点,阐述了基于FPGA的数据采集与处理的基本原理和优势。
接着,文章详细分析了FPGA在数据采集与处理中的关键技术,包括ADC(模数转换器)接口设计、数据处理算法优化、高速数据传输等。
在此基础上,文章还探讨了FPGA在不同应用场景下的数据采集与处理实现方法,如工业控制、信号处理、医疗诊断等。
本文还关注FPGA技术的发展趋势和未来挑战,如新型FPGA架构、可编程逻辑与硬件加速的融合、以及面向等复杂应用的优化等。
文章总结了基于FPGA的数据采集与处理技术的当前研究现状,并对未来的发展方向和应用前景进行了展望。
通过本文的研究,期望能够为读者提供一个全面、深入的了解基于FPGA的数据采集与处理技术的窗口,为推动该领域的发展提供有益参考。
二、FPGA技术基础现场可编程门阵列(Field-Programmable Gate Array,FPGA)是一种灵活的半导体设备,它允许用户在生产后进行配置以执行特定的逻辑功能。
与传统的ASIC(Application-Specific Integrated Circuit)不同,FPGA不需要复杂的定制设计流程,而是通过编程方式实现硬件设计。
这使得FPGA成为快速原型设计、系统验证以及灵活的数字系统设计的理想选择。
FPGA的基本结构由三种主要元素构成:可编程逻辑块(Programmable Logic Blocks, PLBs)、可编程输入/输出块(ProgrammableInput/Output Blocks, PIOBs)以及可编程内部连线(Programmable Interconnects, PIs)。
基于fpga毕业设计
基于FPGA(现场可编程门阵列)的毕业设计是一种通过使用FPGA芯片来实现特定功能的项目。
在毕业设计中,FPGA可
以用于开发和运行各种硬件电路和数字信号处理算法。
以下是一些可能的基于FPGA的毕业设计主题:
1. 数字信号处理器:使用FPGA开发一个高性能的数字信号
处理器,用于实现音频、图像或视频处理算法。
2. 高性能数据采集系统:设计和实现一个基于FPGA的高性
能数据采集系统,用于实时采集和处理大量传感器数据。
3. 实时图像处理算法:使用FPGA开发实时图像处理算法,
比如边缘检测、目标跟踪或图像增强。
4. 数字通信系统:设计和实现一个基于FPGA的数字通信系统,用于实时传输和处理数字信号。
5. 深度学习加速器:开发一个专用的深度学习加速器,利用FPGA的并行计算能力实现快速的神经网络推理。
6. 嵌入式系统设计:使用FPGA设计和实现一个嵌入式系统,可用于控制和监控特定的硬件设备或系统。
7. 高级计算机视觉系统:设计和实现一个高级计算机视觉系统,用于实时检测和识别复杂的视觉模式。
这些只是一些可能的毕业设计主题,实际的项目选择应根据个人兴趣、技术能力和导师建议进行。
在选定主题后,需要进行详细的设计和实现,在毕业设计中充分利用FPGA的可编程功能和高性能计算能力。
基于FPGA的多通道高速数据采集系统设计共3篇基于FPGA的多通道高速数据采集系统设计1随着现代科技的高速发展,各种高速数据的采集变得越来越重要。
而基于FPGA的多通道高速数据采集系统因具有高速、高精度和高可靠性等优点,逐渐受到了越来越多人的关注和青睐。
本篇文章将围绕这一课题,对基于FPGA的多通道高速数据采集系统进行设计和探讨。
1、FPGA的基础知识介绍FPGA(Field-Programmable Gate Array)是可重构的数字电路,可在不使用芯片的新版本的情况下重新编程。
FPGA具有各种不同规模的可用逻辑单元数,可以根据需要进行定制化配置。
FPGA可以根据需要配置每个逻辑单元,并使用活动配置存储器从而实现功能的完整性、高速度和多样化的应用领域。
2、多通道高速数据采集系统的设计在高速数据采集领域中,多通道采集是非常常见的需求。
多通道采集系统通常由高速采集模块、ADC芯片、DSP芯片等核心部件组成。
在本文中,我们将会采用 Analog Devices(ADI)公司的AD7699高速ADC和Xilinx(赛灵思)公司的Kintex-7 FPGA,来设计多通道高速数据采集系统。
2.1系统架构设计系统架构是设计一个多通道高速数据采集系统的第一步。
本系统的架构由两个主要芯片组成,分别为高速的ADC模块和FPGA模块。
其中ADC模块负责将模拟信号转换为数字信号,而FPGA模块则负责将数据处理为人类可以处理的数据。
2.2模块设计由于本系统是多通道高速数据采集系统,所以我们需要设计多个模块来完成数据采集任务。
在本系统中,每个模块包含一个ADC芯片和一个FPGA芯片,用于处理和存储采集的数据。
ADC 芯片可以通过串行接口将数据传递给FPGA芯片,FPGA芯片则可以将数据存储在DDR3内存中。
2.3信号采集与处理对于多通道高速数据采集系统,信号的采集与处理是至关重要的。
因此我们需要谨慎设计。
在本系统中,每个通道的采样速率可以达到1MSPS,采样精度为16位。
