基于单片机的土壤温湿度检测计设计设计土壤温湿度检测是农业生产中常见的一个问题，可以帮助农民掌握土壤中的环境条件，从而更好地管理农作物的生长环境，提高农作物产量。
本文将基于单片机设计一个土壤温湿度检测计，在介绍设计方案之前，我们先来了解一下土壤温湿度检测的原理和要解决的问题。
1.土壤温湿度检测原理土壤温湿度检测的原理主要是利用温湿度传感器测量土壤温湿度的值。
温湿度传感器通常是通过变化的电阻来测量温湿度的。
当温湿度发生变化时，传感器内部的电阻也会发生相应的变化。
通过连接到单片机的模拟输入引脚，可以将传感器的输出电压转化为数字信号，从而获取温湿度的数值。
2.设计方案基于以上原理，我们可以设计一个基于单片机的土壤温湿度检测计。
设计主要包括以下几个部分：2.1 单片机选择：单片机是控制整个系统的核心部件。
在选择单片机时，首先要考虑单片机的性能和资源是否足够满足我们的需求。
同时，还要考虑单片机的价格和易用性。
常用的单片机有STM32系列和Arduino等。
我们可以根据具体需求选择适合的单片机。
2.2传感器选择：温湿度传感器是关键的部件。
我们可以选择适用于土壤温湿度检测的传感器，如DHT11或DHT22、传感器的选择要考虑到准确性、精度和稳定性等因素。
2.3电路设计：电路设计是整个系统的基础。
首先需要根据所选择的单片机和传感器，设计合适的电路连接，包括连接单片机的引脚、传感器的引脚和其他组件的引脚。
其次，还要设计相应的电源电路，以提供所需的电压和电流。
2.4 程序设计：程序设计是实现功能的关键。
通过编程，我们可以将传感器的输出信号转换为温湿度数值，并将其显示在LCD屏幕上。
在程序设计时，我们可以使用相应的编程语言，如C语言或Python等，根据单片机型号和开发环境选择合适的编译器和开发工具。
3.功能扩展除了基本的土壤温湿度检测功能，我们还可以对设计进行功能扩展，提供更多的便利和实用性：3.1数据存储：设计一个存储功能，可以将土壤温湿度数值存储到存储器中，以便后期分析和比较。

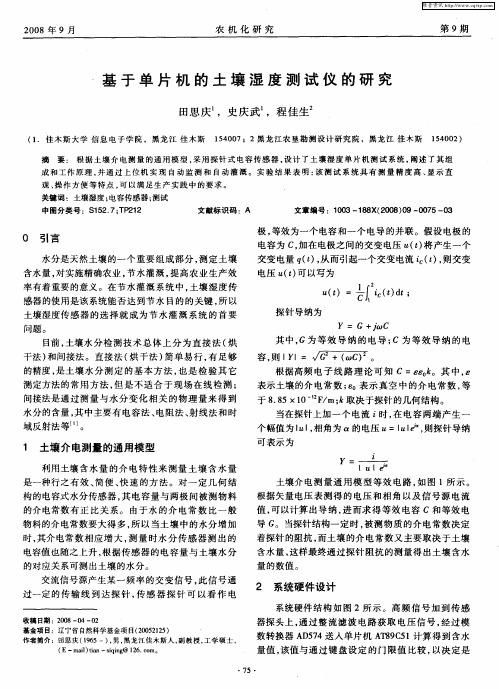

基于AT89S52单片机便携式土壤湿度测试仪的设计
师永立;师卫
【期刊名称】《科技情报开发与经济》
【年(卷),期】2011(021)005
【摘要】介绍了一种便携式土壤湿度测试仪的设计方法,设计以单片机和模拟电路为基础的土壤湿度测试系统,阐述了其组成和工作原理.实验结果表明:测试系统具有测量精度高、显示直观、操作方便等特点,可以满足生产实践中的要求.
【总页数】3页(P204-206)
【作者】师永立;师卫
【作者单位】太原理工大学信息工程学院,山西太原,030024;太原理工大学信息工程学院,山西太原,030024
【正文语种】中文
【中图分类】S152.7+1
【相关文献】
1.基于单片机的便携式酒精浓度测试仪设计与实现 [J], 曾当兵
2.基于单片机的土壤湿度测试仪的设计 [J], 曹晴;贾芳;谷小青
3.基于AT89S52单片机的数字网线测试仪设计 [J], 王深
4.基于AT89S52单片机的便携式数字心率计设计 [J], 申玉宏
5.基于单片机AT89S52的网线断点测试仪设计 [J], 徐健
因版权原因，仅展示原文概要，查看原文内容请购买。
基于单片机土壤温湿度检测计设计一、引言土壤温湿度是农业生产中非常重要的因素之一，对于农作物的生长和产量有着重要影响。
因此，设计一款能够快速、准确地测量土壤温湿度的检测仪器是十分必要的。
本文将介绍一种基于单片机的土壤温湿度检测计的设计方案。
二、设计方案1.硬件设计硬件设计包括传感器选型、模块连接、显示屏等方面。
传感器选型：土壤温湿度传感器是测量土壤温湿度的核心部件，需要选取性能稳定、精度高的传感器。
常用的土壤温湿度传感器有分布式温湿度传感器、阴极使导湿度传感器等，本设计选择分布式温湿度传感器。
模块连接：将传感器与单片机连接起来，可以通过模拟输入引脚将传感器的输出信号送入单片机进行处理。
同时，可以通过串口或者I2C总线等方式将单片机与显示屏连接，实时显示测量结果。
显示屏：设计中可以选择LED数码管显示屏或者液晶屏来显示温湿度数值。
数码管显示屏更为简单，但是显示效果较差；液晶屏显示效果好，但是需要额外的驱动电路。
2.软件设计软件设计主要是单片机程序的编写，包括传感器数据的读取、处理和显示等功能。
传感器数据的读取：通过单片机的模拟输入引脚读取传感器输出的模拟信号，然后进行模拟到数字的转换。
数据处理：对传感器读取到的数据进行处理，可以进行温度和湿度的校准，然后计算得到最终的温度和湿度数值。
数据显示：将处理后的温湿度数值通过串口或者I2C总线发送给显示屏，并在屏幕上实时显示。
3.功能设计土壤温湿度检测计可以设计以下功能：-实时显示土壤温度和湿度数值；-设置报警功能，当温湿度超过一定范围时，发出警报；-数据存储功能，可以将测量得到的温湿度数据保存到存储芯片中，方便后续分析；-数据通信功能，可以通过串口或者无线方式将测量数据传给上位机，实现数据的远程监测与管理。
三、总结本文介绍了一种基于单片机的土壤温湿度检测计的设计方案，包括硬件和软件设计。
通过选用适当的传感器，并将其与单片机和显示屏连接起来，可以实时、准确地测量土壤温湿度，并通过显示屏显示出来。

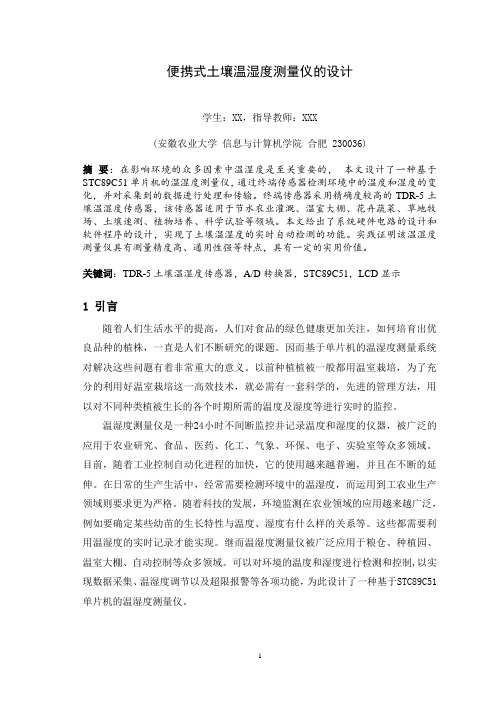

便携式土壤温湿度测量仪的设计学生：XX，指导教师：XXX(安徽农业大学信息与计算机学院合肥 230036)摘要：在影响环境的众多因素中温湿度是至关重要的，本文设计了一种基于STC89C51单片机的温湿度测量仪，通过终端传感器检测环境中的温度和湿度的变化，并对采集到的数据进行处理和传输。
