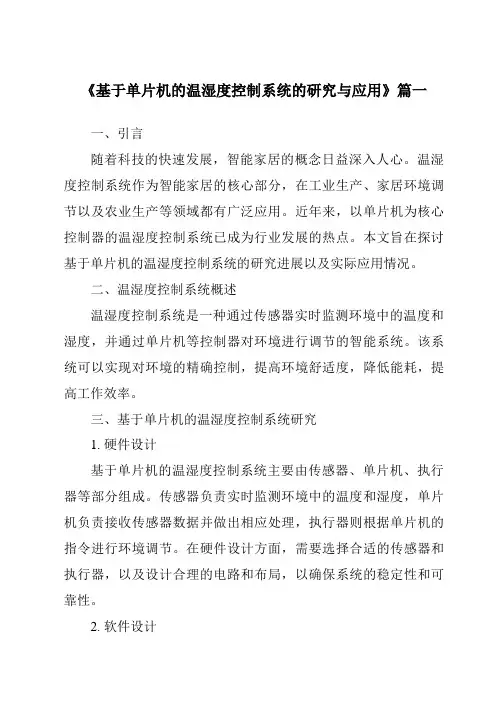

《基于单片机的温湿度控制系统的研究与应用》篇一一、引言随着科技的快速发展,智能家居的概念日益深入人心。
温湿度控制系统作为智能家居的核心部分,在工业生产、家居环境调节以及农业生产等领域都有广泛应用。
近年来,以单片机为核心控制器的温湿度控制系统已成为行业发展的热点。
本文旨在探讨基于单片机的温湿度控制系统的研究进展以及实际应用情况。
二、温湿度控制系统概述温湿度控制系统是一种通过传感器实时监测环境中的温度和湿度,并通过单片机等控制器对环境进行调节的智能系统。
该系统可以实现对环境的精确控制,提高环境舒适度,降低能耗,提高工作效率。
三、基于单片机的温湿度控制系统研究1. 硬件设计基于单片机的温湿度控制系统主要由传感器、单片机、执行器等部分组成。
传感器负责实时监测环境中的温度和湿度,单片机负责接收传感器数据并做出相应处理,执行器则根据单片机的指令进行环境调节。
在硬件设计方面,需要选择合适的传感器和执行器,以及设计合理的电路和布局,以确保系统的稳定性和可靠性。
2. 软件设计软件设计是温湿度控制系统的核心部分。
在软件设计中,需要根据实际需求设计合理的控制算法和程序,实现对环境温度和湿度的精确控制。
同时,还需要考虑系统的实时性、稳定性和可靠性等因素。
此外,还需要对系统进行调试和优化,以提高系统的性能和用户体验。
四、基于单片机的温湿度控制系统的应用1. 工业生产在工业生产中,温湿度控制系统的应用非常广泛。
例如,在制药、食品加工等行业中,需要对生产环境的温度和湿度进行精确控制,以保证产品的质量和安全。
基于单片机的温湿度控制系统可以实现对生产环境的实时监测和控制,提高生产效率和产品质量。
2. 家居环境调节随着智能家居的普及,基于单片机的温湿度控制系统在家庭环境调节方面的应用也越来越广泛。
通过安装温湿度传感器和执行器,可以实现对家庭环境的实时监测和控制,提高居住舒适度。
同时,还可以通过手机APP等智能设备进行远程控制和监控。
基于单片机的温湿度监测系统设计一、引言在现代生活和工业生产中,对环境温湿度的准确监测具有重要意义。
温湿度的变化可能会影响到产品质量、设备运行以及人们的生活舒适度。
因此,设计一个高效、准确且可靠的温湿度监测系统至关重要。
本设计基于单片机,旨在实现对环境温湿度的实时监测和数据处理。
二、系统总体设计方案(一)系统功能需求本系统需要实现以下功能:1、实时采集环境温湿度数据。
2、对采集到的数据进行处理和分析。
3、将温湿度数据显示在液晶显示屏上。
4、具备数据存储功能,以便后续查询和分析。
5、当温湿度超出设定范围时,能够发出报警信号。
(二)系统总体架构本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。
传感器模块负责采集温湿度数据,并将其转换为电信号传输给单片机。
单片机对接收的数据进行处理和分析,然后将结果发送给显示模块进行显示,同时将数据存储到存储模块中。
当温湿度超出设定范围时,单片机控制报警模块发出报警信号。
三、硬件设计(一)传感器选择选用 DHT11 数字温湿度传感器,它是一款含有已校准数字信号输出的温湿度复合传感器。
具有体积小、功耗低、响应速度快、性价比高等优点,能够满足本系统的设计要求。
(二)单片机控制模块选择 STC89C52 单片机作为控制核心。
它具有丰富的 I/O 口资源、较高的处理速度和稳定性,能够有效地处理和控制整个系统的运行。
(三)显示模块采用液晶显示屏 1602,它能够清晰地显示温湿度数据和相关信息。
(四)存储模块选用 EEPROM 芯片 AT24C02 作为存储模块,用于存储温湿度数据,方便后续查询和分析。
(五)报警模块使用蜂鸣器作为报警装置,当温湿度超出设定范围时,单片机控制蜂鸣器发出报警声音。
四、软件设计(一)主程序流程系统上电后,首先进行初始化操作,包括单片机内部资源的初始化、传感器的初始化、显示模块的初始化等。
然后,系统进入循环,不断读取传感器采集到的温湿度数据,并进行处理和分析。
基于单片机的室内温湿度检测系统的设计
一、系统简介
本系统基于单片机,能够实时检测室内的温度和湿度,显示在
液晶屏幕上,并可通过串口输出到PC端进行进一步数据处理和存储。
该系统适用于家庭、办公室和实验室等场所的温湿度检测。
二、硬件设计
系统采用了DHT11数字温湿度传感器来实时检测室内温度和湿度,采用STC89C52单片机作为控制器,通过LCD1602液晶屏幕显示
温湿度信息,并通过串口与PC进行数据通信。
三、软件设计
1、采集数据
系统通过DHT11数字温湿度传感器采集室内的温度和湿度数据,通过单片机IO口与DHT11传感器进行通信。
采集到的数据通过计算
得到实际温湿度值,并通过串口发送给PC端进行进一步处理。
2、显示数据
系统将采集到的室内温湿度数据通过LCD1602液晶屏幕进行显示,可以实时观察室内温湿度值。
3、通信数据
系统可以通过串口与PC进行数据通信,将数据发送到PC端进
行存储和进一步数据处理。
四、系统优化
为了提高系统的稳定性和精度,需要进行优化,包括以下几点:
1、添加温湿度校准功能,校准传感器的测量误差。
2、添加系统自检功能,确保系统正常工作。
3、系统可以添加温湿度报警功能,当温湿度超过设定阈值时,系统会自动发送报警信息给PC端。
以上是基于单片机的室内温湿度检测系统的设计。
基于单片机的温湿度检测系统的设计一、引言温湿度是常见的环境参数,对于很多应用而言,如农业、生物、仓储等,温湿度的监测非常重要。
因此,设计并实现一个基于单片机的温湿度检测系统是非常有实际意义的。
本文将介绍该温湿度检测系统的设计方案,并详细阐述其硬件和软件实现。
二、系统设计方案1.硬件设计(1)传感器选择温湿度传感器的选择非常关键,常用的温湿度传感器包括DHT11、DHT22、SHT11等。
根据不同应用场景的精度和成本要求,选择相应的传感器。
(2)单片机选择单片机是整个系统的核心,需要选择性能稳定、易于编程的单片机。
常用的单片机有51系列、AVR系列等,也可以选择ARM系列的单片机。
(3)电路设计温湿度传感器与单片机的连接电路包括供电电路和数据通信电路。
供电电路通常采用稳压电源,并根据传感器的工作电压进行相应的电压转换。
数据通信电路使用串行通信方式。
2.软件设计(1)数据采集单片机通过串行通信方式从温湿度传感器读取温湿度数据。
根据传感器的通信协议,编写相应的代码实现数据采集功能。
(2)数据处理将采集到的温湿度数据进行处理,可以进行数据滤波、校准等操作,以提高数据的准确性和可靠性。
(3)结果显示设计一个LCD显示屏接口,将处理后的温湿度数据通过串行通信方式发送到LCD显示屏上显示出来。
三、系统实现及测试1.硬件实现按照上述设计方案,进行硬件电路的实现。
连接传感器和单片机,搭建稳定的供电电路,并确保电路连接无误。
2.软件实现根据设计方案,使用相应的开发工具编写单片机的代码。
包括数据采集、数据处理和结果显示等功能的实现。
3.系统测试将温湿度检测系统放置在不同的环境条件下,观察测试结果是否与真实值相符。
同时,进行长时间的测试,以验证系统的稳定性和可靠性。
四、系统优化优化系统的稳定性和功耗,可以采用以下方法:1.优化供电电路,减小电路噪声和干扰,提高电路的稳定性。
2.优化代码,减小程序的存储空间和运行时间,降低功耗。
基于单片机的温湿度控制系统设计温湿度控制系统是一种基于单片机的自动控制系统,通过测量环境的温度和湿度,并根据设定的控制策略调节相关设备来维持合适的温湿度条件。
设计一个基于单片机的温湿度控制系统可以分为硬件设计和软件设计两个部分。
硬件设计主要包括传感器模块、控制器模块和执行器模块的选型和接口设计;软件设计主要包括数据采集与处理、控制算法设计和用户界面设计。
在硬件设计方面,温湿度传感器是获取环境温湿度的关键设备。
可以选择市场上成熟的数字温湿度传感器,比如DHT11或DHT22,它们通过数字信号输出温湿度值。
另外,还需要选择一款适用于单片机的控制器模块,如Arduino,它可以实现数字信号的采集和输出控制信号。
执行器模块可以根据具体控制目标选择,比如加热器、湿度调节装置等。
在软件设计方面,首先需要编写数据采集与处理的代码。
通过单片机连接温湿度传感器,读取其输出的数字信号,并进行数据处理,将数据转换为实际的温湿度值。
可以使用适当的算法进行数据滤波和校准,确保数据的准确性和稳定性。
接下来,需要设计控制算法。
根据实际需求,可以选择PID算法或者模糊控制算法等进行温湿度控制。
PID算法是一种经典控制算法,通过测量值与设定值之间的误差,计算出控制量,并根据比例、积分、微分三个方面进行调节。
模糊控制算法是一种基于模糊逻辑的控制算法,通过建立模糊规则库,将模糊规则与输入值进行模糊计算,得到输出控制量。
根据具体应用场景和需求,选择适当的算法进行控制。
最后,需要设计用户界面。
通过显示屏、按钮等外设,与用户进行交互,显示当前的温湿度数值和设定值,并提供设置温湿度的功能。
可以通过编程实现用户界面的交互逻辑,并调用相应的功能函数来实现温湿度的设定和控制。
总结起来,基于单片机的温湿度控制系统设计,需要进行硬件选型和接口设计,编写数据采集与处理、控制算法和用户界面的程序代码。
通过这些设计和实现,可以实现对环境温湿度的实时监测和控制,为用户提供一个舒适的环境。

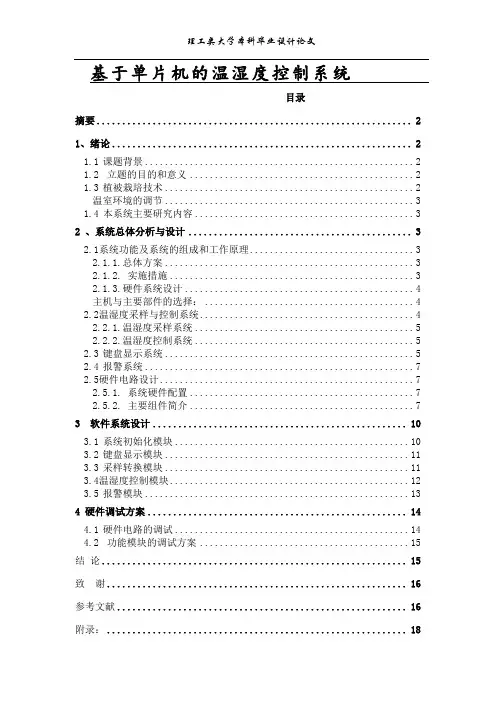

理工类大学本科毕业设计论文基于单片机的温湿度控制系统目录摘要 (2)1、绪论 (2)1.1课题背景 (2)1.2立题的目的和意义 (2)1.3植被栽培技术 (2)温室环境的调节 (3)1.4本系统主要研究内容 (3)2 、系统总体分析与设计 (3)2.1系统功能及系统的组成和工作原理 (3)2.1.1.总体方案 (3)2.1.2. 实施措施 (3)2.1.3.硬件系统设计 (4)主机与主要部件的选择: (4)2.2温湿度采样与控制系统 (4)2.2.1.温湿度采样系统 (5)2.2.2.温湿度控制系统 (5)2.3键盘显示系统 (5)2.4报警系统 (7)2.5硬件电路设计 (7)2.5.1. 系统硬件配置 (7)2.5.2. 主要组件简介 (7)3 软件系统设计 (10)3.1系统初始化模块 (10)3.2键盘显示模块 (11)3.3采样转换模块 (11)3.4温湿度控制模块 (12)3.5报警模块 (13)4 硬件调试方案 (14)4.1硬件电路的调试 (14)4.2功能模块的调试方案 (15)结论 (15)致谢 (16)参考文献 (16)附录: (18)基于单片机的温湿度控制系统设计摘要本文利用8051单片机设计一个温室的温湿度控制系统,对给定的温湿度进行控制并实时显示,其中温湿度信号各有四路,系统采用一定的算法对信号处理以确定采取某种控制手段,在本系统中采用温度优先模式,循环处理。
关键字:89C51 8729键盘显示 LCD显示 ADC08091、绪论1.1 课题背景改革开放以来,人们对生活质量要求显著提高,对美丽的植被和花卉的需求量也急剧上升,这对以种植植被为生计的园林工人是一个机遇,同时也对传统的手工植被种植是一个挑战,而基于单片机的温湿度控制系统对解决这些问题有着非常重大的意义。
前种植植被一般都用温室栽培,为了充分的利用好温室栽培这一高效技术,就必需有一套科学的,先进的管理方法,用以对不同种类植被生长的各个时期所需的温度及湿度等进行实时的监控。
基于单片机的温湿度监测系统毕业设计一、引言在现代社会中,温湿度的监测在许多领域都具有重要意义,例如农业生产、仓储管理、工业制造以及室内环境控制等。
为了实现对温湿度的准确、实时监测,基于单片机的温湿度监测系统应运而生。
本毕业设计旨在设计并实现一种基于单片机的温湿度监测系统,以满足实际应用中的需求。
二、系统总体设计方案(一)系统功能需求分析本系统需要实现对环境温湿度的实时采集、数据处理、显示以及超限报警等功能。
能够在不同的环境中稳定工作,并具有较高的测量精度和可靠性。
(二)系统总体结构设计系统主要由单片机控制模块、温湿度传感器模块、显示模块、报警模块以及电源模块等组成。
单片机作为核心控制器,负责协调各个模块的工作,温湿度传感器用于采集环境温湿度数据,显示模块用于实时显示测量结果,报警模块在温湿度超限时发出警报,电源模块为整个系统提供稳定的电源。
三、硬件设计(一)单片机控制模块选择合适的单片机型号,如 STC89C52 单片机,其具有丰富的资源和良好的性价比。
单片机通过 I/O 口与其他模块进行通信和控制。
(二)温湿度传感器模块选用 DHT11 数字温湿度传感器,该传感器具有体积小、功耗低、测量精度高、响应速度快等优点。
通过单总线方式与单片机进行数据传输。
(三)显示模块采用液晶显示屏(LCD1602)作为显示设备,能够清晰地显示温湿度测量值。
通过并行接口与单片机连接。
(四)报警模块使用蜂鸣器和发光二极管作为报警装置,当温湿度超过设定的阈值时,蜂鸣器发声,发光二极管闪烁。
(五)电源模块设计稳定的电源电路,为整个系统提供 5V 直流电源。
可以采用电池供电或者通过电源适配器接入市电。
四、软件设计(一)系统主程序设计主程序主要负责系统的初始化、各模块的协调控制以及数据处理和显示。
首先对单片机进行初始化,包括设置 I/O 口状态、定时器和中断等。
然后循环读取温湿度传感器的数据,并进行处理和显示,判断是否超过阈值,若超过则启动报警。

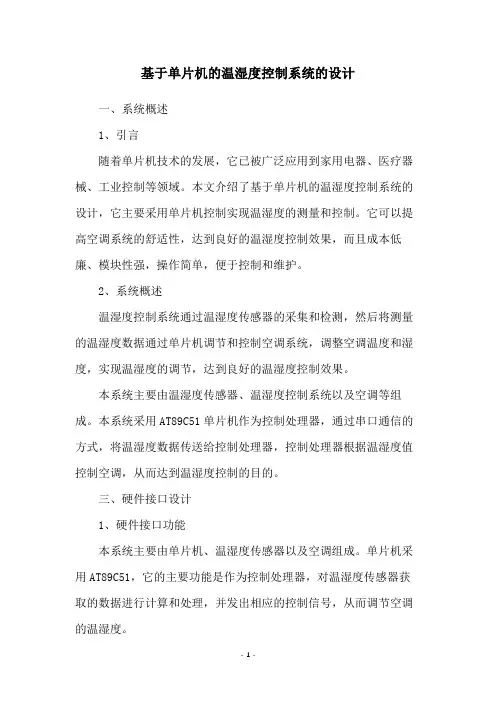

基于单片机的温湿度控制系统的设计一、系统概述1、引言随着单片机技术的发展,它已被广泛应用到家用电器、医疗器械、工业控制等领域。
本文介绍了基于单片机的温湿度控制系统的设计,它主要采用单片机控制实现温湿度的测量和控制。
它可以提高空调系统的舒适性,达到良好的温湿度控制效果,而且成本低廉、模块性强,操作简单,便于控制和维护。
2、系统概述温湿度控制系统通过温湿度传感器的采集和检测,然后将测量的温湿度数据通过单片机调节和控制空调系统,调整空调温度和湿度,实现温湿度的调节,达到良好的温湿度控制效果。
本系统主要由温湿度传感器、温湿度控制系统以及空调等组成。
本系统采用AT89C51单片机作为控制处理器,通过串口通信的方式,将温湿度数据传送给控制处理器,控制处理器根据温湿度值控制空调,从而达到温湿度控制的目的。
三、硬件接口设计1、硬件接口功能本系统主要由单片机、温湿度传感器以及空调组成。
单片机采用AT89C51,它的主要功能是作为控制处理器,对温湿度传感器获取的数据进行计算和处理,并发出相应的控制信号,从而调节空调的温湿度。
温湿度传感器是本系统的重要组成部分,它实现了温度和湿度的测量,并将测量结果通过接口输出,其原理主要是利用铂电阻进行温度测量,湿度测量则是利用湿敏电阻进行测量。
空调是一种常用的温湿度控制设备,它主要功能是将室内温度和湿度调节达到舒适的状态,并且能够满足室内环境的要求。
本系统采用普通空调作为系统的控制设备,当单片机接收到温度和湿度的变化,发出控制信号后,空调便根据控制信号进行调节,从而达到温湿度控制的目的。
四、软件设计1、控制程序本系统采用C语言编写的程序来控制单片机计算温湿度数据,并发出控制信号,以实现温湿度调节。
主要程序框架如下://硬件接口程序#include <reg51.h>#include <intrins.h>//温湿度采集程序void Get_Data(); //获取温湿度数据//温湿度控制程序void Control(); //温湿度控制程序//主函数void main(){while(1){//采集温湿度数据Get_Data();//控制温湿度Control();}}2、温湿度采集程序本系统采用C语言编写的程序来获取温湿度数据。
(完整版)基于单片机的毕业论文设计标题:基于单片机的室内温湿度监测与控制系统摘要:本论文设计了一种基于单片机的室内温湿度监测与控制系统。
该系统通过温湿度传感器实时感知室内的温湿度信息,并由单片机进行数据处理和控制。
用户可以通过LCD显示屏和按键进行界面交互和参数设置。
系统可以实时显示室内的温湿度信息,并根据设定的温湿度范围进行自动调节。
实验结果表明,该系统具有良好的稳定性和准确性,能够满足室内温湿度的要求。
关键词:单片机,温湿度传感器,LCD显示屏,温湿度监测与控制1.引言室内温湿度是人们日常生活中非常重要的参数,直接影响室内舒适度和健康。
然而,室内温湿度的监测和控制通常需要人工干预,效率较低,无法实时调节。
本论文旨在设计一种基于单片机的室内温湿度监测与控制系统,以便实现室内温湿度的自动化管理。
2.系统设计本系统主要由温湿度传感器、单片机、LCD显示屏和按键组成。
温湿度传感器负责实时感知室内的温湿度信息,并将数据传输给单片机。
单片机进行数据处理和判断,可以根据设定的温湿度范围进行自动调节。
用户可以通过LCD显示屏和按键进行界面交互和参数设置。
3.硬件设计温湿度传感器采用XX型号传感器,通过串口将温湿度数据传输给单片机。
单片机选择XX型号,具备较强的数据处理能力和通信功能。
LCD显示屏选用XX型号,可实现温湿度信息的实时显示和参数设置。
按键采用XX型号,用于用户与系统的交互。
4.软件设计系统的软件设计主要包括温湿度数据处理、控制算法实现和界面设计。
温湿度数据处理部分主要负责接收温湿度传感器的数据,进行数据校正和滤波处理,以确保数据的准确性和稳定性。
控制算法实现部分根据设定的温湿度范围,计算出相应的控制信号,控制系统的终端设备进行温湿度的调节。
界面设计部分主要负责实现与用户的交互,包括温湿度信息的显示和参数设置等功能。
5.实验结果与分析对系统进行了多次实验,结果表明系统具有良好的稳定性和准确性,能够满足室内温湿度的要求。
