10kV接地变、消弧线圈及成套装置培训教材(技术规范具体使用说明初稿)

10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范本规范对应的专用技术规范目录标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。

“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

7、各专业要求（如有）目录1总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、试验报告和说明书的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具与仪器仪表 (6)1.9安装、调试、性能试验、试运行和验收 (6)2技术特性要求 (7)2.1成套装置技术要求 (7)2.2控制装置 (7)2.3接地变压器 (8)2.4消弧线圈 (8)2.5附属设备 (8)2.6箱式外壳 (8)2.7接口要求 (8)3.试验 (14)3.1型式试验 (14)3.2现场交接试验 (14)3.3例行试验 (14)4技术服务、设计联络、工厂检验和监造 (15)4.1技术服务 (15)4.2设计和设计联络会 (15)4.3工厂检验和监造 (16)投标人应具备的条件1.投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。

Sieyuan®环氧浇注干式消弧线圈、接地变压器使用说明书思源电气股份有限公司SIEYUAN ELECTRIC CO.,LTD警告！对于消弧线圈：对短时运行的分接，必须在铭牌所标明的允许运行时间内运行。

对于接地变压器：额定中性点电流的运行时间不得超过銘牌规定的运行时间。

1 适用范围本说明书适用于额定容量5000kV A及以下，电压等级35kV及以下的环氧浇注干式消弧线圈（以下简称消弧线圈）以及无励磁调压环氧浇注干式接地变压器（以下简称接地变压器）的运输、储存、安装、运行及维护。

消弧线圈是用来补偿中性点绝缘系统发生对地故障时产生的容性电流的单相电抗器。

在三相系统中接在电力变压器或接地变压器的中性点与大地之间。

接地变压器（中性点耦合器）为三相变压器（或三相电抗器），常用来为系统不接地的点提供一个人工的可带负载的中性点，以供系统接地用。

该产品中性点连接到消弧线圈或电阻，然后再接地。

可带有连续额定容量的二次绕组，可作为站（所）用电源。

2 执行标准GB10229 《电抗器》GB6450 《干式电力变压器》GB1094 《电力变压器》IEC289 《电抗器》3产品型号标志3.1 消弧线圈□—□/ □电压等级（kV）额定容量（kVA）产品型号字母（见下表）产品型号字母的排列顺序及涵义3.2 接地变压器D K S C－□－□／□一次额定电压(kV)二次额定容量(kVA)一次额定容量(kVA)浇注“成”型固体三相接地变压器4 使用条件4.1 安装地点：户内。

4.2 海拔高度：≤1000m。

4.3 环境温度：-25℃～+40℃。

4.4 冷却方式: 空气自冷（AN）和强迫风冷（AF）两种。

4.5 绝缘耐热等级：F级。

4.6 当产品运行在环境温度低于-25℃时，必须加装辅助加热装置，以保证产品在-25℃以上的环境下运行。

4.7 产品四周需保证有良好的通风能力。

当产品安装在地下室或其它空间受限制的场所时，应增设散热通风装置，保证有足够的通风量。

技术规范书通用部分目录1 总则 (2)1.1 一般规定 (2)1.2 卖方应提供的资格文件 (3)1.3 工作范围 (3)1.4 对设计图纸、说明书和试验报告的要求 (3)1.5 标准和规范 (4)1.6 必须提交的技术数据和信息 (6)2使用条件 (6)3 技术参数及性能要求 (6)4 试验 (12)5 质量保证及管理 (13)6 技术服务、设计联络、工厂检验和监造 (13)6.1技术服务 (13)6.2设计联络 (13)6.3工厂检验和监造 (14)附录A使用条件 (15)附录B技术要求应答表 (15)表一技术参数一览表 (16)表二主要原材料及附件 (17)附录C技术偏差表 (17)附录D备品备件、专用工具和仪器仪表供货范围 (18)1 总则1.1一般规定1.1.1卖方必须有权威机关颁发的ISO–9001的认证书或等同的质量保证体系认证证书。

卖方应至少有相应电压等级容量，相同形式，相同结构 3 年 3 组以上的商业运行经验。

如发现有失实情况，招标方有权拒绝该投标。

对于同类设备在近5年内出现过严重故障情况，采取的技术整改措施有文件证明有效。

如果商务与技术有不一致，以商务为准。

1.1.2卖方应仔细阅读招标文件，包括商务和技术部分的所有规定。

由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致，卖方也可以推荐满足本技术规范要求的类似定型产品，但必须提出详细的规范偏差。

1.1.3本规范书提出了对消弧线圈成套装置技术参数、性能、结构、试验等方面的技术要求。

1.1.4本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合国标（GB）和相应的电力（DL）行业最新版本的标准和本规范书要求的优质产品。

1.1.5如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，应按照本规范书附录C的格式填写技术偏差表，并在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置培训教材专项部分1 概述本章主要介绍2009年国家电网公司66~500kV变电站用10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置物资采购标准的总体概况，它由一本通用技术规范和三本专用技术规范构成，通用技术规范中包含了所有10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置通用的技术条件和参数。

专用技术规范是针对各具体产品所提的技术条件和参数要求，每一本专用部分对应多种产品，如下表所示。

三本专用技术规范分别对应10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三类产品，原则上是参考《国家电网公司输变电工程通用设备（2008年版）》中有关“消弧线圈、接地变及成套装置”章节对三类产品的规定来进行产品类别划分的，但也根据专家组的意见进行了一些修改。

最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。

物资采购标准中将接地变消弧线圈装置划分为10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三个产品类别。

在10kV消弧线圈装置中根据其容量分为三种型号；在10kV接地变压器装置中根据其容量及有无带二次侧容量分为六种型号；在10kV消弧线圈接地变成套装置中根据10kV消弧线圈装置容量分为三大种型号，再根据10kV消弧线圈装置三大种容量下分为七小种10kV接地变压器装置型号。

10kV消弧线圈装置、10kV消弧线圈接地变成套装置根据10kV消弧线圈装置的调节方式又分为三种。

在选择10kV消弧线圈装置、10kV消弧线圈接地变成套装置时，容量与调节方式应各选其一，不可或缺。

10kV消弧线圈装置的容量包括315、630、1000kV A三种。

10kV接地变压器装置的容量包括400/10.5-100/0.4kV（带二次侧容量）、700/10.5-100/0.4kV（带二次侧容量）、1100/10.5-100/0.4kV（带二次侧容量）、315/10.5、630/10.5、1000/10.5六种。

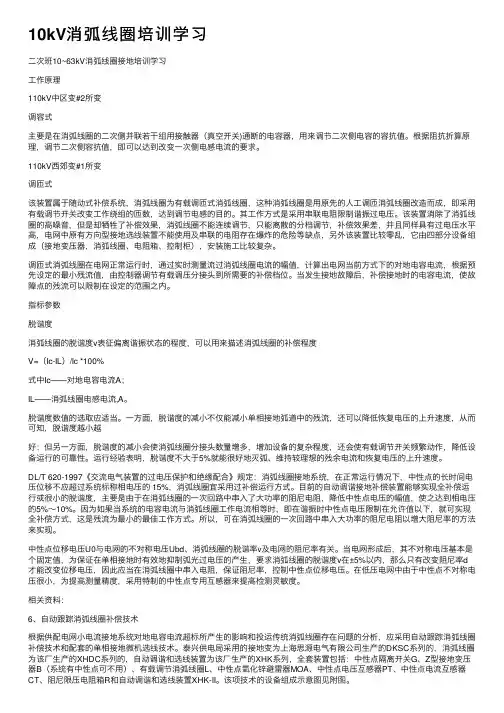

10kV消弧线圈培训学习⼆次班10~63kV消弧线圈接地培训学习⼯作原理110kV中区变#2所变调容式主要是在消弧线圈的⼆次侧并联若⼲组⽤接触器（真空开关)通断的电容器，⽤来调节⼆次侧电容的容抗值。

根据阻抗折算原理，调节⼆次侧容抗值，即可以达到改变⼀次侧电感电流的要求。

110kV西郊变#1所变调匝式该装置属于随动式补偿系统，消弧线圈为有载调匝式消弧线圈，这种消弧线圈是⽤原先的⼈⼯调匝消弧线圈改造⽽成，即采⽤有载调节开关改变⼯作绕组的匝数，达到调节电感的⽬的。

其⼯作⽅式是采⽤串联电阻限制谐振过电压。

该装置消除了消弧线圈的⾼噪⾳，但是却牺牲了补偿效果，消弧线圈不能连续调节，只能离散的分档调节，补偿效果差，并且同样具有过电压⽔平⾼，电⽹中原有⽅向型接地选线装置不能使⽤及串联的电阻存在爆炸的危险等缺点，另外该装置⽐较零乱，它由四部分设备组成（接地变压器，消弧线圈、电阻箱、控制柜），安装施⼯⽐较复杂。

调匝式消弧线圈在电⽹正常运⾏时，通过实时测量流过消弧线圈电流的幅值，计算出电⽹当前⽅式下的对地电容电流，根据预先设定的最⼩残流值，由控制器调节有载调压分接头到所需要的补偿档位。

当发⽣接地故障后，补偿接地时的电容电流，使故障点的残流可以限制在设定的范围之内。

指标参数脱谐度消弧线圈的脱谐度v表征偏离谐振状态的程度，可以⽤来描述消弧线圈的补偿程度V=（Ic-IL）/Ic *100%式中Ic——对地电容电流A；IL——消弧线圈电感电流,A。

脱谐度数值的选取应适当。

⼀⽅⾯，脱谐度的减⼩不仅能减⼩单相接地弧道中的残流，还可以降低恢复电压的上升速度，从⽽可知，脱谐度越⼩越好；但另⼀⽅⾯，脱谐度的减⼩会使消弧线圈分接头数量增多，增加设备的复杂程度，还会使有载调节开关频繁动作，降低设备运⾏的可靠性。

运⾏经验表明，脱谐度不⼤于5%就能很好地灭弧、维持较理想的残余电流和恢复电压的上升速度。

DL/T 620-1997《交流电⽓装置的过电压保护和绝缘配合》规定：消弧线圈接地系统，在正常运⾏情况下，中性点的长时间电压位移不应超过系统标称相电压的 15%，消弧线圈宜采⽤过补偿运⾏⽅式。

XXX 110KV变电站工程10kV干式偏磁式自动调谐消弧线圈成套装置技术规范年月日1总则1.1本技术规范书适用于10kV系统自动调谐消弧装置，并明确对设计、功能、结构、性能、安装和检验等方面的技术要求。

1.2本技术规范引用下列技术标准(均以最新版本为准)：DL/T620 《交流电气装置的过电压保护和绝缘配合》GB6450 《干式电力变压器》GB10229 《电抗器》GB1094.1～5 《电力变压器》GB311.1～6 《高压输变电设备的绝缘配合高电压试验技术》GB763 《交流高压电器在长期工作时的发热》GB7328 《电力变压器和电抗器的声级测定》GB11022 《高压开关设备通用技术条件》IEC289 《电抗器》IEC214 《有载分接开关》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB7354 《局部放电测量》GB50500 《电气装置安装工程电气设备交接试验标志》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB13499 《电力变压器应用导则》GB/T14549 《电能质量公用电网谐波》GB/T17626.2～12 《电磁兼容试验和测量技术》GB11032 《交流系统用无间隙金属氧化物避雷器》2．供货范围3.主要技术要求3.1安装环境条件3.1.1环境温度：-25℃~ +40℃3.1.2最大日温差：25K3.1.3海拔高度：1200m3.1.4相对湿度：5％～95％3.1.5最大风速：35m/s3.1.6地震烈度：7度3.1.7污秽等级：Ⅲ级3.1.8大气压力：86kPa～106kPa3.1.9安装位置：户内3.2系统运行条件3.2.1系统标称电压：10.5kV3.2.2系统最高电压：12kV3.2.3系统频率：50Hz3.2.4系统频率波动：48.5～50.5Hz3.3设备主要参数3.3.1成套装置3.3.1.1电容电流测量误差：≤2％±1A3.3.1.2各种接地状况下接地残流工频无功分量：≤5A3.3.1.3安装后系统正常运行时，引起电网中性点位移电压偏移：≤15％标称相电压3.3.1.4单相接地故障后，响应时间：≤20ms3.3.1.5电网电容电流跟踪灵敏度最小可达0.5A3.3.1.6单相接地故障后，额定运行时间：2小时3.3.2干式接地变压器3.3.2.1型式：干式，全绝缘3.3.2.2额定容量：1010kVA（含100 KVA站变）3.3.2.3额定电压：10.5kV±2×2.5%/0.4kV3.3.2.4额定中性点电流：150A3.3.2.5频率：50Hz3.3.2.6相数：三相3.3.2.7接线组别：ZN0,yn113.3.2.8温升：100K（2h）3.3.2.9绝缘水平：工频(1min)耐受电压：35kV（有效值），雷电冲击耐受电压：75kV 3.3.2.10泄漏比距：2.5cm/kV3.3.2.11局放：小于5pC3.3.2.12冷却方式：自冷3.3.2.13绝缘等级：F级3.3.2.14噪音：离本体2米处，≤55dB3.3.3干式消弧线圈3.3.3.1绝缘结构：干式，全绝缘3.3.3.2额定容量：910kVA3.3.3.3电流调节范围：5-150A3.3.3.4消弧线圈调节方式：直流偏磁式，无级连续可调。

离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。

它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。

如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。

2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。

最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。

10kV/250kVA消弧线圈接地变压器专用技术规范2015年12 月目录1 标准技术参数表 ................................................... 错误!未定义书签。

2 项目需求部分 ..................................................... 错误!未定义书签。

货物需求及供货范围一览表........................................ 错误!未定义书签。

必备的备品备件、专用工具和仪器仪表供货表........................ 错误!未定义书签。

图纸资料提交单位................................................ 错误!未定义书签。

工程概况 ....................................................... 错误!未定义书签。

使用条件 ....................................................... 错误!未定义书签。

项目单位技术差异表.............................................. 错误!未定义书签。

一次、二次及土建接口要求（适用扩建工程）........................ 错误!未定义书签。

3 投标人响应部分 ................................................... 错误!未定义书签。

技术偏差表（投标人填写）........................................ 错误!未定义书签。

销售及运行业绩表................................................ 错误!未定义书签。

消弧线圈补偿成套装置技术规格书1 总则1.1 本技术规范适用于新梦源35kV变电站10kV系统自动调谐消弧装置的投标。

它提出了10kV 干式接地变、偏磁式消弧线圈功能设计、结构、性能、安装和试验等方面的技术要求。

1.2提供的设备技术规范与本标书规定的要求相一致，能提供技术先进，质量可靠的10kV干式接地变、偏磁式消弧线圈。

也可为满足本标书中要求的类似定型产品，并且提供详细的技术规范差异说明。

1.3具备完整、有效的质量保证模式，并有良好的售后服务。

1.4本技术规范书提出的是最低的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文。

投标书提供的产品不但满足本技术条件的要求，也符合相关的国家标准、机械和电力行业标准。

1.5本技术规范书经供需双方确认后，作为订货合同的技术部分，与合同正文具有同等法律效力。

1.6 遵循的标准自动跟踪动态补偿式消弧线圈的设计，制造和试验符合本规格书及下列最新版国家标准和行业标准的要求。

DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB10229 电抗器技术参数和要求GB1094-85 电力变压器GB311.1-1997 高压输变电设备的绝缘配合GB/T14549-1993 电能质量公用电网谐波GB7328 《变压器和电抗器噪声等级测定》GB50150 《直流电阻测量标准》GB1094.1～5 《电力变压器》GB6450-86 《干式电力变压器》GB/T10228-1997 《干式电力变压器技术参数和要求》GB/T10229-1998 《高电压试验技术》GB10229-88 《消弧线圈》GB10229-88 《接地变压器》GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-1998 电磁兼容试验和测量技术电快速脉冲群抗扰度试验GB/T17626.5-1998 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.11-1998 电磁兼容试验和测量技术电压暂降、短时中断和电压变化电抗扰度试验GB/T17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验2 供货范围中标方提供成套设备内所有电缆，信号线选用不小于2.5mm屏蔽阻燃电缆，柜内母排套封高压热缩管。

10kV消弧线圈接地变成套装置1表1.1技术特性参数选填表（10kV消弧线圈、接地变、消弧线圈接地变成套装置）项目单位：见货物清单项目名称：见货物清单序号参数名称单位项目需求标准选项值项目要求值或表述1 调节方式—A:调匝式；（A1:≤50A9档；A2:≤100A14档；A3:≤165A19档）B: 调容式；C: 相控式；A32.1 使用环境—A:户内;B: 户外 A3.7 进出线方式—A：架空进线；B：电缆进线 B4.1 额定电压kV A：10.5;B：10.5/0.4 B 4.2 二次线圈容量（兼作所用变）A:0;B:100;C:200;D:315;E:500; C 4.4 联结组及联结组标号—A:ZN（不带二次绕组）;B: ZN,yn11（带二次绕组） B4.5 接地变绝缘方式—A:干式（环氧浇注）B:干式（诺曼克纸） A5.2 消弧线圈绝缘方式—A:干式（环氧浇注）B:干式（诺曼克纸） A6.2 控制电压—A：DC220V；B: DC110V B 6.10 变电站类型—A：智能变电站IEC61850；B：常规变电站通信协议 A9 防护等级—A：箱式外壳IP20(户内)；B：护栏（户内）；C:无；D：箱式外壳IP33(户外)；A选填规定1、本表由项目单位（或者委托的设计单位）根据项目货物实际，从“配置标准选项值”选择填写唯一标识（ABC......）或者阿拉伯数字，填写进“项目需求值或表述”栏；标识为“—”的字段无需填写具体信息。

2、不得删减或者增列本表及其主表（表1技术特性参数表）的任何条目。

表2.1组件材料选填表（消弧线圈接地变成套装置）项目单位：见货物清单项目名称：见货物清单序号货物规格型号消弧线圈接地变成套装置,AC10kV,1200kVA,干式,165A,调匝项目货物需求值元件名称配置标准选项值规格型式单位数量规格型式数量1.1 分接开关A：无励磁，调压范围±5%；B：无励磁，调压范围±2×2.5%台 1 0 — B 12.2 调匝开关型式A：真空；B：空气———— A —3.2 控制屏（2合1）—台 1 0 —— 1 3.4 小电流选线装置A: 并联中电阻；B：综合参数测量套 1 0 ——07 隔离开关—台 2 1 0 — 18 箱体外壳或护栏A：箱体外壳；B：护栏套 1 0 — A 1 10 套管（适用于油浸）A：电容型；B：纯瓷支———选填规定1、本表由项目单位（或者委托的设计单位）根据项目货物实际，从“配置标准选项值”选择填写唯一标识（ABC......）或者阿拉伯数字；不需要的配置填写“0”；标识为“—”的字段无需填写具体信息。

1、简介我国的配电网绝大多数是中性点不接地电网，单相接地故障是配电网常见的故障之一。

随着配电网规模的扩大和大量采用地下电缆，当发生单相接地故障时，接地电流很大。

如果接地电弧不能可靠熄灭，就会迅速发展为相间短路，引起线路跳闸，供电中断。

如果接地电弧发展为间歇性的熄灭与重燃，就会引起弧光接地过电压，危及电气设备的绝缘。

在电网中性点装设消弧线圈是减小接地电流，抑制弧光接地过电压的一种行之有效的措施。

在电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3~10kV 架空线路构成的系统和所有35、66kV 电网，当单相接地故障电流大于10A 时，中性点应装设消弧线圈，3~10kV 电缆线路构成的系统中，当单相接地故障电流有大于30A 时，中性点应装设消弧线圈。

以往我国电网普遍采用的手动调分接头式消弧线圈，由于不能随电网参数的变化进行补偿，现已逐渐淘汰，绝大部分被自动调谐消弧线圈所代替。

顺特电气生产的XHSCRTG 、XHSCRTF 、XHDCRTG 、XHDCRTF 型调容式自动调谐消弧线圈接地装置，是用于6~35kV 电压等级配电网的自动补偿单相接地故障电流的智能化成套电气设备。

此装置采用先进的晶闸管技术和PLC 控制器，可准确测量电网线路的对地容抗，快速自动补偿单相接地电流，补偿效果好，运行可靠性高，可大大提高电网的供电可靠性，是配电网必不可少的电气设备。

2、工作原理中性点不接地电网发生单相接地时，如图1所示。

若无消弧线圈，则通过接地点的电流为)(..C B A A jd C C C j E I ++⋅-=ω 若电网中性点加装消弧线圈，则通过接地点的电流为⎥⎦⎤⎢⎣⎡-++⋅-=L j C C C j E I C B A A jd ωω1)(..图1 单相接地电路图以往配电网规模小，线路短，线路对地电容小，当发生单相接地时，接地电流不大，可自行熄灭。

这些年来，随着城乡电网改造工程的迅速推进，配电网的规模越来越大。
