变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择

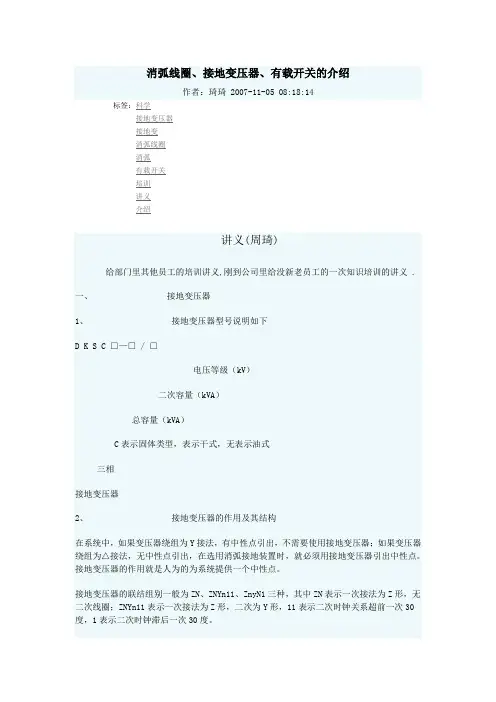

消弧线圈、接地变压器、有载开关的介绍作者：琦琦 2007-11-05 08:18:14标签：科学接地变压器接地变消弧线圈消弧有载开关培训讲义介绍讲义(周琦)给部门里其他员工的培训讲义,刚到公司里给没新老员工的一次知识培训的讲义 .一、接地变压器1、接地变压器型号说明如下D K S C □—□ / □电压等级（kV）二次容量（kVA）总容量（kVA）C表示固体类型，表示干式，无表示油式三相接地变压器2、接地变压器的作用及其结构在系统中，如果变压器绕组为Y接法，有中性点引出，不需要使用接地变压器；如果变压器绕组为△接法，无中性点引出，在选用消弧接地装置时，就必须用接地变压器引出中性点。

接地变压器的作用就是人为的为系统提供一个中性点。

接地变压器的联结组别一般为ZN、ZNYn11、ZnyN1三种，其中ZN表示一次接法为Z形，无二次线圈；ZNYn11表示一次接法为Z形，二次为Y形，11表示二次时钟关系超前一次30度，1表示二次时钟滞后一次30度。

结构原理图(Znyn11)实物照片：3、系统电压一次系统电压包括标称电压、额定电压和最高电压；一般一次系统的额定电压就是接地变压器的额定电压，一般由用户提出。

注：二次额定电压一般为0.4kV4、绝缘水平绝缘水平包括耐压等级、爬电距离、耐热等级等；?/P>爬电距离=爬电比距×额定线电压，不同污秽等级对应不同爬电距离；?/P>耐热等级表示绝缘介质耐受温升水平。

介质温度=环境温度+温升；一般油浸式采用A级，干式环氧浇注型采用F级；?/P>冷却方式：变压器冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF），油浸自然冷却（ONAN）和油浸强油风冷（ONAF）等变压器油：25#表示在-25℃以上条件可以使用，用于全国大部分地区；45#表示在-45℃以上条件可以使用，用于北方地区。

允许通流时间：设备在最大的额定电流下可以运行的时间。

5、接地变其他技术参数和要求电压调节范围：一般不带所用变的为额定电压±2.5%，带所用变的额定电压±2×2.5%；另外A相线圈带+1%或+0.5%不对称（目前暂定）。

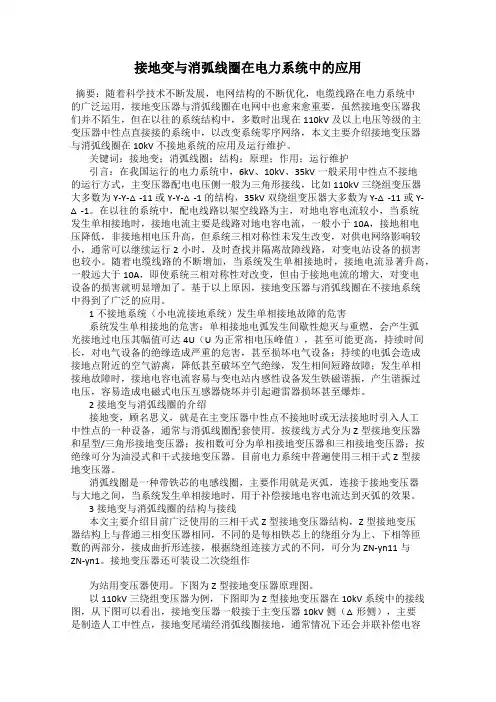

接地变与消弧线圈在电力系统中的应用摘要：随着科学技术不断发展，电网结构的不断优化，电缆线路在电力系统中的广泛运用，接地变压器与消弧线圈在电网中也愈来愈重要，虽然接地变压器我们并不陌生，但在以往的系统结构中，多数时出现在110kV及以上电压等级的主变压器中性点直接接的系统中，以改变系统零序网络，本文主要介绍接地变压器与消弧线圈在10kV不接地系统的应用及运行维护。

关键词：接地变；消弧线圈；结构；原理；作用；运行维护引言：在我国运行的电力系统中，6kV、10kV、35kV一般采用中性点不接地的运行方式，主变压器配电电压侧一般为三角形接线，比如110kV三绕组变压器大多数为Y-Y-△-11或Y-Y-△-1的结构，35kV双绕组变压器大多数为Y-△-11或Y-△-1。

在以往的系统中，配电线路以架空线路为主，对地电容电流较小，当系统发生单相接地时，接地电流主要是线路对地电容电流，一般小于10A，接地相电压降低，非接地相电压升高，但系统三相对称性未发生改变，对供电网络影响较小，通常可以继续运行2小时，及时查找并隔离故障线路，对变电站设备的损害也较小。

随着电缆线路的不断增加，当系统发生单相接地时，接地电流显著升高，一般远大于10A，即使系统三相对称性对改变，但由于接地电流的增大，对变电设备的损害就明显增加了。

基于以上原因，接地变压器与消弧线圈在不接地系统中得到了广泛的应用。

1不接地系统（小电流接地系统）发生单相接地故障的危害系统发生单相接地的危害：单相接地电弧发生间歇性熄灭与重燃，会产生弧光接地过电压其幅值可达4U（U为正常相电压峰值），甚至可能更高，持续时间长，对电气设备的绝缘造成严重的危害，甚至损坏电气设备；持续的电弧会造成接地点附近的空气游离，降低甚至破坏空气绝缘，发生相间短路故障；发生单相接地故障时，接地电容电流容易与变电站内感性设备发生铁磁谐振，产生谐振过电压，容易造成电磁式电压互感器烧坏并引起避雷器损坏甚至爆炸。

1、问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。

一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。

2、10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。

3、系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV 配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：（1）当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

（2）配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。

（3）当有人误触带电部位时，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。

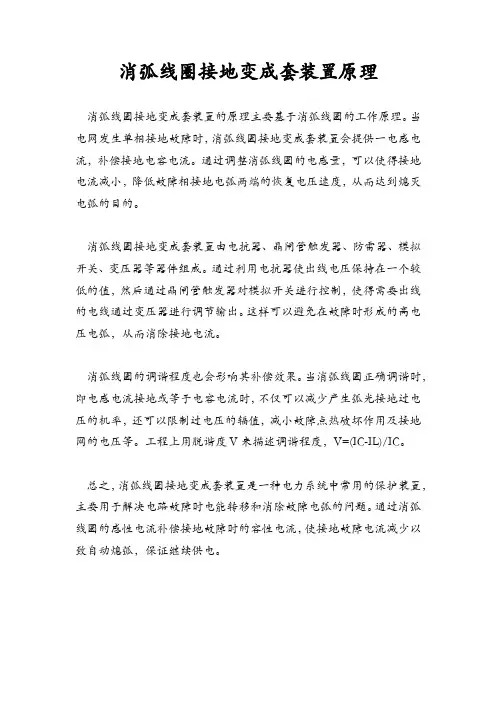

消弧线圈接地变成套装置原理
消弧线圈接地变成套装置的原理主要基于消弧线圈的工作原理。

当电网发生单相接地故障时，消弧线圈接地变成套装置会提供一电感电流，补偿接地电容电流。

通过调整消弧线圈的电感量，可以使得接地电流减小，降低故障相接地电弧两端的恢复电压速度，从而达到熄灭电弧的目的。

消弧线圈接地变成套装置由电抗器、晶闸管触发器、防雷器、模拟开关、变压器等器件组成。

通过利用电抗器使出线电压保持在一个较低的值，然后通过晶闸管触发器对模拟开关进行控制，使得需要出线的电线通过变压器进行调节输出。

这样可以避免在故障时形成的高电压电弧，从而消除接地电流。

消弧线圈的调谐程度也会影响其补偿效果。

当消弧线圈正确调谐时，即电感电流接地或等于电容电流时，不仅可以减少产生弧光接地过电压的机率，还可以限制过电压的辐值，减小故障点热破坏作用及接地网的电压等。

工程上用脱谐度V来描述调谐程度，V=(IC-IL)/IC。

总之，消弧线圈接地变成套装置是一种电力系统中常用的保护装置，主要用于解决电路故障时电能转移和消除故障电弧的问题。

通过消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少以致自动熄弧，保证继续供电。

接地变、消弧线圈及自动补偿装置的原理和选择１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。

一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。

２10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。

3系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

3.2配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。

接地变、消弧线圈及自动补偿装置的原理和选择１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。

一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。

２10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。

3系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

3.2配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。

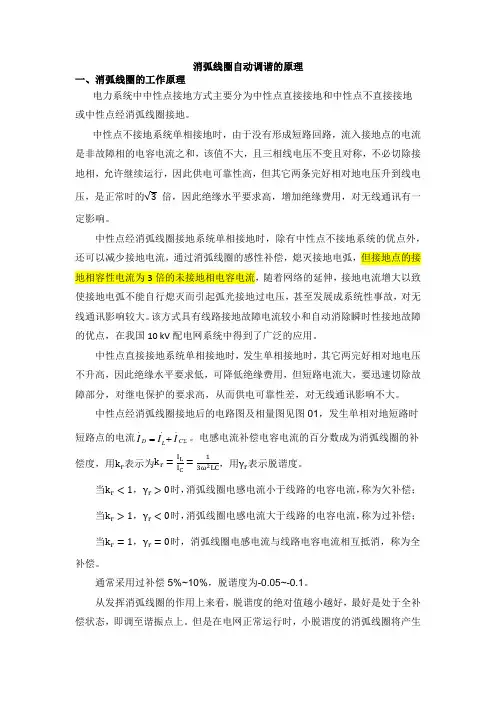

专题二：消弧线圈的工作原理、补偿方式、构造及运行接线一. 消弧线圈的工作原理63kV 及以下电力系统是中性点不接地系统。

电力系统各相导线存在分布电容。

在电力系统正常运行状态下，系统中性点的对地电压基本为零，而各相导线的对地电压也基本等于相电压。

各相导线在对地相电压的作用下，通过对地电容流过电容电流。

由于三相电力系统是对称的，所以各相导线对地的电容电流也是对称的。

当电力系统发生单相对地短路时，则故障相的对地电压降为零，非故障相的对地电压由相电压升至线电压，而中性点的对地电位升至相电压，如图1b ）电压电流相量图所示，在这种情况下，故障相的对地电容被短路，非故障相的对地电容电流经过故障相的对地短路点流向非故障相导线中，如图1a ）所示；接地点的合成电容电流)(3 3A CU I I AC C ω==，式中： BC AC I I 、——非故障相的对地电容电流；ω——电源角频率（Hz ）；C ——导线对地电容（F ）；U ——相电压（V ）；流过接地点的电流将产生间歇性电弧。

在间歇性电弧的作用下，电力系统将产生过电压，可能危及绝缘薄弱的环节，造成事故扩大；为了使对地间歇性电弧很快熄灭，而且不在重燃，必须使接地点流过电感电流，来补偿电容电流。

消弧线圈即用于此目的的一种电抗器。

在中性点不接地的电力变压器中，通过接地变压器引出一个人为中性点，在中性点与地之间接入一个消弧线圈；在电力系统正常运行状态下，系统中性点的对地电压基本为零，所以消弧线圈中无电流通过；当电力系统中发生单相对地短路时，系统中性点的电压升至相电压，消弧线圈中流过的电流为：（A ），式中：L L o L X U X U I //==O U ——中性点对地电压（V ）；——消弧线圈的电抗（Ω）；L X 适当地选择消弧线圈的电抗，使得流过接地点的电感电流恰等于电容电流，这样接地点的电流将会熄灭；为了避免串联谐振现象的发生而引起的过电压，通常采用过补偿，即将流过消弧线圈的电感电流稍大于流过接地点的电容电流。

关键字：接地变消弧线圈中性点不接地系统自动跟踪消弧线圈１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。

一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。

２ 10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。

3 系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达 3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

3.2 配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。

自动调谐消弧线圈的工作原自动调谐消弧线圈在供电系统中的应用为适应供电系统的实际需要，20世纪90年代末，采用我国自行研制ZTJD型自动跟踪补偿消弧线圈系统，其自动跟踪监测技术达到先进水平，运行证明其效果良好。

ZTJD型自动跟踪补偿消弧线圈系统的构成该系统在总结老式消弧线圈运行经验的基础上，独立开发成功的高新技术产品，由下列几个部分组成。

(1)接地变压器消弧线圈必须通过中性点接入系统，对无中性点的角形结线的电源(如6～10kV系统)需配置接地变压器，目前有油浸式或干式两种型式，有如下的功能：1）提供有效的中性点，接地变压器的特点是零序阻抗很小，单相接地时，零序电压在接地变上的压降很小，95％的电压加到消弧线圈上，具有相当好的补偿能力，这种变压器高压侧绕组由两段组成，并分别位于不同相的心柱上，如图2所示，铁心柱上的磁势为零，匝数n1=n2。

2)接地变的二次可代站用变使用，节省投资。

3)能调整电网的不对称电压，满足自动调谐的需要。

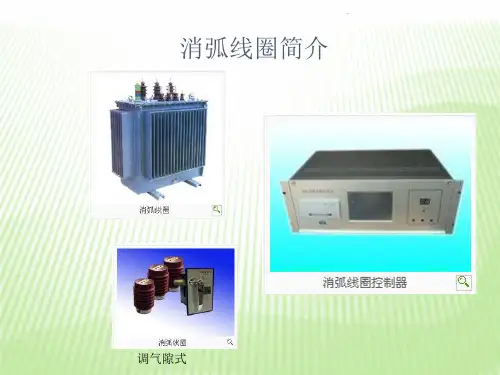

(2)电动式消弧线圈目前有油浸式或干式两种型式。

调分头开关同样也有两种型式，对油浸式消弧线圈配油浸式有载开关(9～15档)，对干式消弧线圈可配空气式有载开关和真空式有载开关(9～19档)。

有载开关使用在消弧线圈上，以预调方式工作是很轻松的，几乎在空载状态下切换，因此工作很可靠。

这种消弧线圈的电流调节范围比较宽，一般能达到1：4(如20～80A)。

消弧线圈的二次线圈增多，不但供测量，而且满足二次阻尼和注入信号的要求。

(3)微机控制部分ZTJD型接地补偿装置之所以能够达到自动跟踪和自动调谐的目的，主要靠微机控制器来实现。

主要完成在线检测位移电压、电容电流等参数，根据测量参数分析判断，如需调整，发出指令进行调整，并有显示、报警、远送等功能。

(4)阻尼电阻及其控制部分调匝式自动调谐消弧线圈系统之所以能够实现在全补偿状态或很小脱谐度下运行，关键是在消弧线圈回路串人大功率的阻尼电阻只，以提高电网的阻尼率使谐振点的位移电压降到15％相电压以下，所以不必担心谐振时会发生调谐过电压，阻尼电阻在电网正常运行时串入，防止串联谐振，当系统发生接地时，快速将其短接以免影响消弧线圈的输出电流。

消弧线圈的工作原理消弧线圈是一种用于电力系统中的保护装置，主要用于控制和消除电力系统中的电弧现象。

它的工作原理是基于电磁感应和能量转换的原理。

1. 基本原理消弧线圈由一个主线圈和一个副线圈组成。

主线圈通常由铜线绕制而成，副线圈则由细铜线绕制而成。

当电力系统中发生电弧时，电弧会产生高温和高能量，如果不及时控制和消除，可能会对电力设备和人员安全造成严重的危害。

2. 功能消弧线圈的主要功能是通过产生强大的磁场，将电弧束束缚在一个特定的区域内，使其失去能量而熄灭。

消弧线圈还可以提供额外的电压来维持电弧的熄灭，从而确保电力系统的稳定运行。

3. 工作过程当电力系统中发生电弧时，消弧线圈的主线圈会产生一个强磁场。

这个磁场会与电弧束产生相互作用，使电弧束受到一个向内的力。

同时，副线圈会产生一个额外的电压，通过电弧束产生的电流来维持电弧的熄灭。

4. 结构和组成消弧线圈通常由一个铁芯和绕制在其上的线圈组成。

铁芯的作用是增强磁场的强度和集中磁场的方向，从而提高消弧效果。

线圈的绕制方式和绕制材料的选择对消弧线圈的性能和效果也有很大的影响。

5. 控制和保护消弧线圈通常与其他保护装置和控制系统配合使用，以实现对电弧的及时控制和消除。

例如，当电力系统中发生电弧时，消弧线圈可以通过与断路器、保险丝等配合使用，实现对电弧的控制和保护。

6. 应用领域消弧线圈广泛应用于电力系统的各个环节，包括发电厂、变电站、配电系统等。

它可以有效地控制和消除电弧现象，保护电力设备和人员的安全。

总结：消弧线圈是一种用于电力系统中的保护装置，通过产生强磁场和额外的电压来控制和消除电弧现象。

它的工作原理基于电磁感应和能量转换的原理。

消弧线圈由主线圈和副线圈组成，通过与其他保护装置和控制系统配合使用，实现对电弧的及时控制和保护。

它广泛应用于电力系统的各个环节，起到保护电力设备和人员安全的重要作用。

接地变消弧线圈成套装置的原理及作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!摘要：在电力系统中，接地变消弧线圈成套装置是一种重要的设备，用于保护电力设备和人员安全。

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算我国电力系统中，10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A《一次设计手册》P81页）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果：1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就这样的情况下产生了。

接地变压器就是人为制造了一个中性点接地电阻，它的接地电阻一般很小。

另外接地变压器有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择1、单相电容电流在配电网中，一根母线经变压后连接多根子线，每根子线都有大地之间有个电容电流，在未发生接地时，电容电流彼此抵消；当发生单相接地时，未接地的子线电容电流经接地点流向母线，就产生了电容电流。

当电容电流过大，一般超过10A时就会发生电弧，当接地点的电阻恢复慢于电压恢复时，就会产生连续电弧，往往造成过电压等问题。

消弧线圈的作用就是当发生单相接点产生电容电流时产生电感电流来抵消电容电流，使总电流小于10A，抑制电弧产生，但总电流不能等于零，否则会产生串联谐振过电压。

2、10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。

并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。

10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。

3、系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：（1）当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

（2）配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。

（3）当有人误触带电部位时，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。

消弧线圈补偿原理及运行注意事项一、消弧线圈补偿原理(1) 单相接地的一般过程间歇性电弧接地——稳定性电弧接地——金属性接地(2)弧光接地过电压及电弧电流发生单相间歇性弧光接地（弧光接地）时，由于电弧多次不断的熄灭和重燃，导致系统对地电容上的电荷多次不断的积累和重新再分配，在非故障相的电感—电容回路上引起高频振荡过电压。

对于架空线路，过电压幅值一般可达3.1～3.5倍相电压，对于电缆线路，非故障相的过电压可达4～71倍。

弧光接地时流过故障点的电弧电流为高频电流和工频电流的和，在弧光接地或电弧重燃的瞬间,已充电的相对地电容将要向故障点放电,相当于RLC 放电过程，其高频振荡电流为：t e CL U i t ωδsin -=其中：U 为相电压，δ＝R/2L ，ωo ＝1／，≈ωo （在输电线路中） 过渡过程结束后，流过故障点的电弧电流只剩下稳态的工频电容电流。

(3)弧光接地的危害A 、 加剧了电缆等固体绝缘的积累性破坏，威胁设备安全；B 、 导致烧PT 或保险熔断；C 、 导致避雷器爆炸；D 、 燃弧点温度高达5000K 以上，会烧伤导线，甚至导致断线事故；E 、 电弧不能很快熄灭，在风吹、电动力、热气流等因素的影响下，将会发展成为相间弧光短路事故；F 、 电弧燃烧时会直接破坏电缆相间绝缘，导致相间短路事故的发生；G 、 跨步电压高，危及人身安全；H 、 高频电流对通讯产生干扰。

(4)工频接地电流与电弧间的关系A 、在接地的电容电流的允许值是小于30A 。

而20-63KV 的系统承受过电压的能力较差，所以，它的接地的电容电流的允许值是小于10A 。

B 、相同大小（小于10A ）的容性残流和感性残流均可起到消弧作用，所以当消弧线圈容量不足时，可采用前补偿调谐。

C 、补偿度（IcI k L）过大，系统残流超过可能超过10A ，可维持电弧燃烧，所以补偿度不宜过大。

3、消弧线圈补偿原理消弧线圈利用流经故障点的电感电流和电容电流相位差为180°，补偿电容电流减小流经故障点电流，降低故障相接地电弧两端的恢复电压速度，来达到消弧的目的。
