CC2530部分寄存器配置

附录A CC2530中常用的控制寄存器1 IO引脚表1-1 Po (0×80）－端口0表1-2 P1 (0×90）－端口1表1-3 P1 —P1端口寄存器表1-5 P2DIR (OxFF)-端口2方向和端口0外设优先级控制表1-6 P1SEL—P1 功能选择寄存器表1-7 P1INP P1输入模式寄存器表1-8 PERCFG (0xF1) －外设控制表1-9 P2INP（0×F7）-端口2 输入模式P0，P1，P2中断状态标志表1-10 P0IFG（0x89 – P0中断状态标志）表1-11 PICTL（0x8C）– I/O中断控制表1-12 P0，P1，P2中断屏蔽P0IEN （0xAB ）- P0中断屏蔽2 中断处理表2-1 IENO (OxA8) - 中断使能0表2-2 IEN1 (0xB8) - 中断使能1表2-3 IEN2 (0x9A) - 中断使能2表2-4 TCON (0x88) –中断标志表2-5 SOCON (0x98) - 中断标志2表2-6 S1CON (0x9B) - 中断标志 3表2-7 IRCON (0xC0) - 中断标志 43 系统时钟源表3-1 SLEEPCMD（O×BE）-睡眠模式控制表3-2 CLKCONCMD（0×C6）时钟控制命令表3-3 CLKCONSTA（0×9E）时钟控制状态4 定时器表4-1 T1CTL （0×E4）定时器1控制状态表4-2 IRCON（0×CO）- 中断标志4表4-3 IEN1 :中断使能1寄存器表4-5 PERCFG 外设控制寄存器默认位置2。

表4-6 T1CNTH(0xE3) 定时器1计数器高位表4-7 T1CNTL(0xE2) 定时器1计数器低位表4-8 TIMIF（0xD8）定时器1/3/4的中断标志5 串口表5-1 UOCSR (0x86) － USART 0 控制和状态表5-2 U0CSR（串口 0 控制&状态寄存器）表5-4 U0GCR （串口 0 常规控制寄存器）表5-5 UOGCR (0xC5) - USART 0 通用控制表5-6 U0BAUD （0×C2）-USART 0 波特率控制表5-7 U0BUF（0×C1）-USART 0 接收/传送数据缓冲6 ADC表6-1 ADCL（0xBA）- ADC数据低位表6-2 ADCH (0xBB) -ADC数据高位表6-3 ADCCON1（0×B4）-ADC控制1控制3表6-4 ADCCON3（0×B6）-ADC7 看门狗表7-1 WDCTL（0×C9）-看门狗定时器控制8 电源管理寄存器（睡眠定时器功耗模式选择）SLEEPCMD、STLOAD、ST2、ST1、ST0、STIF表8-1 STLOAD（0×AD）- 睡眠定时器加载状态表8-2 ST2（0×97）- 休眠定时器2表8-3 ST1（0×96）- 休眠定时器1表8-4 ST0（0×95）- 休眠定时器表8-5 PCON （0×87）- 供电模式控制9 DMA 存储DMAARM 、DMAIRQ 、DMAREQ表9-1 DMAARM （0×B6）-DMA 通道进入工作状态表9-2 DMAIRQ（0×D1）- DMA 中断标志表9-3 DMAREQ （0×D7）-DMA 通道开始请求和状态10 随机数生成器RNDL 、RNDH表10-1 RNDL （0×BC ）-随机数发生器数据低字节表10-2 RNDH（0×BD）- 随机寄存器RNDH11 无线射频FRMCTRL0、RFST、RFRND、RSSISTAT表11-1 FRMCTRL0（0×6189）- 帧处理表11-2 RFST（0×E1）- RF CSMA-CA/选通处理器表11-3 RFRND（0×61A7）- 随机数据表11-4 RSSISTAT（0×6199）-RSSI有效状态寄存器表11-5 RFIRQF0（0Xe9）—RF中断标志表11-6 RFIRQF1（0x91）—RF中断标志表11-7 RFERRF（0xBF）—RF错误中断标志表11-8 RFIRQM0（0x61A3）—RF中断使能表11-10 RFERRM（0x61A5）—RF错误中断使能TX FIFO和RX FIFO可以通过SFR寄存器RFD（0xD9）进行存取。

P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能D7 D6 D5 D4 D3 D2 D1 D0P0_7功能P0_6功能 P0_5 功能P0_4 功能P0_3 功能P0_2 功能P0_1功能P0_0 功能P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应D7 D6 D5 D4 D3 D2 D1 D0未用0：USART 0优先1：USART 1优先0：USART 1优先1：定时器3优先0：定时器1优先1：定时器4优先0：USART 0优先1：定时器1 优先P2_4功能选择P2_3功能选择P2_0功能选择PERCFG：设置部分外设的I/O位置，0为默认I位置1,1为默认位置2 D7 D6 D5 D4 D3 D2 D1 D0未用定时器1定时器3定时器4未用未用USART1 USART0P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出D7 D6 D5 D4 D3 D2 D1 D0P0_7方向P0_6方向P0_5方向P0_4方向P0_3方向P0_2方向P0_1方向P0_0方向P2DIR ：D0~D4设置P2_0到P2_4的方向D7、D6位作为端口0外设优先级的控制D7 D6 D5 D4 D3 D2 D1 D0X X 未使用P2_4方向P2_3方向P2_2方向P2_1方向P2_0方向D7D6 意义00第1优先级：USART 0 第2优先级：USART 1 第3优先级：定时器101 第1优先级：USART 1 第2优先级：USART 0 第3优先级：定时器110第1优先级：定时器1通道0-1 第2优先级：USART 1第3优先级：USART 0第4优先级：定时器1通道2 –311第1优先级：定时器1通道2-3 第2优先级：USART 0第3优先级：USART 1第4优先级：定时器1通道0 –1P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式D7 D6 D5 D4 D3 D2 D1 D0P0_7模式P0_6模式P0_5模式P0_4模式P0_3模式P0_2模式P0_1模式P0_0模式需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。

CC2530中常用的控制寄存器1.P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能2.P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应3.PERCFG：设置部分外设的I/O位置，0为默认I位置1,1为默认位置24.P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出5.P2DIR ：D0~D4设置P2_0到P2_4的方向6.P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式D1D0两位无作用。

7.P2INP：D0~D4控制P2_0~P2_4的输入模式，0为上拉/下拉，1为三态；1为下拉；8. P0IFG（P1IFG相同）：终端状态标志寄存器，当输入端口有中断请求时，相应的标志位将置1。

9.P0IEN(P1IEN相同):各个控制口的中断使能，0为中断禁止，1为中断使能。

10. P2IFG：D0~D4为P2_0~P2_4的中断标志位D5为USD D+中断状态标志，当D+线有一个中断请求未决时设置该标志，用于检测USB挂起状态下的USB恢复事件。

当USB控制器没有挂起时不设置该标志。

11. P2IEN：D0~D4控制P2_0~P2_4的中断使能D5控制USB D+的中断使能12.PICTL：D0~D3设置各个端口的中断触发方式，0为上升沿触发，1为下降沿触发。

D7控制I/O引脚在输出模式下的驱动能力。

选择输出驱动能力增强来补偿引脚DVDD的低I/O电压，确保在较低的电压下的驱动能力和较高电压下相同。

0为最小驱动能力增强。

1为最大驱动能力增强。

13. IEN0：中断使能0,0为中断禁止，1为中断使能14. IEN1:中断使能1,0为中断禁止，1为中断使能D7 D6 D5 D4 D3 D2 D1 D0未用未用端口0 定时器4 定时器3 定时器2 定时器1 DMA传输15. IEN2：中断使能2,0为中断禁止，1为中断使能D7 D6 D5 D4 D3 D2 D1 D0未用未用看门狗定时器端口1 USART1 TX USART0 TX 端口2 RF一般中断16.T1CTL：定时器1的控制，D1D0控制运行模式，D3D2设置分频划分值模模式需要开启通道0的输出比较模式，否则计数器只有到了0XFF时才会产生溢出中断（相应的产生溢出标志），也就是如果没有设置通道0的输出比较模式，计数器的值到达T1CC0后，不会产生溢出中断（相应的溢出标志不会置1），这点需要特别注意。

CC2530中常用的控制寄存器1.P0SEL （P1SEL 相同）：各个I/O 口的功能选择，0为普通I/O 功能，1为外设功能2.P2SEL ：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG 分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外 设先被响应 D7D6D5D4D3D2D1D0未用 0： USART 0 优先1： USART 1 优先0： USART 1 优先1： 定时器3优先0： 定时器1优先1： 定时器4优先0： USART 0 优先1： 定时器1优先P2_4功能选择 P2_3功能选择P2_0功能选择3.PERCFG ：设置部分外设的I/O 位置，0为默认I 位置1,1为默认位置2D7D6D5D4D3D2D1D0 未用 定时器1 定时器3 定时器4 未用 未用 USART1USART04.P0DIR （P1DIR 相同）：设置各个I/O 的方向，0为输入，1为输出D7D6D5D4D3D2D1D0P0_7方向 P0_6方向 P0_5方向 P0_4方向 P0_3方向 P0_2方向 P0_1方向 P0_0方向5.P2DIR ：D0~D4设置P2_0到P2_4的方向D7D6D5D4D3D2D1D0P0_7功能 P0_6功能 P0_5 功能 P0_4 功能 P0_3 功能 P0_2 功能 P0_1功能 P0_0 功能D7、D6位作为端口0外设优先级的控制D7 D6 D5 D4 D3 D2 D1 D0X X 未使用P2_4方向P2_3方向P2_2方向P2_1方向P2_0方向D7D6 意义00 第1优先级：USART 0 第2优先级：USART 1 第3优先级：定时器101 第1优先级：USART 1 第2优先级：USART 0 第3优先级：定时器110第1优先级：定时器1通道0-1 第2优先级：USART 1第3优先级：USART 0第4优先级：定时器1通道2 –311第1优先级：定时器1通道2-3 第2优先级：USART 0第3优先级：USART 1第4优先级：定时器1通道0 –16.P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式D7 D6 D5 D4 D3 D2 D1 D0P0_7模式 P0_6模式 P0_5模式 P0_4模式 P0_3模式 P0_2模式 P0_1模式 P0_0模式需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。

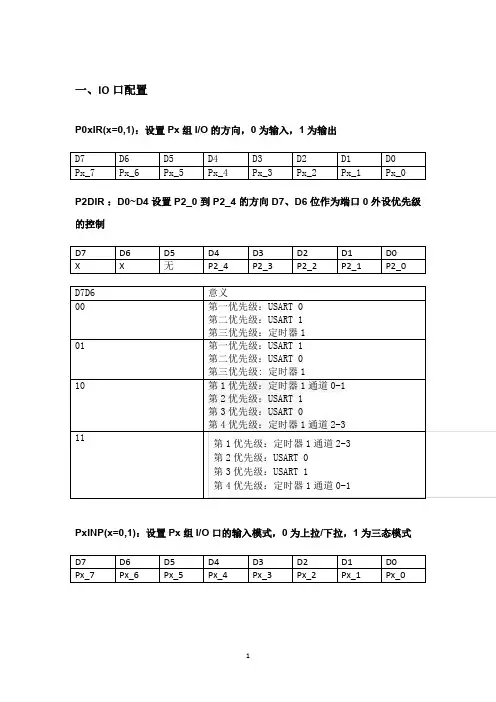

一、IO口配置P0xIR(x=0,1)：设置Px组I/O的方向，0为输入，1为输出P2DIR ：D0~D4设置P2_0到P2_4的方向D7、D6位作为端口0外设优先级的控制PxINP(x=0,1)：设置Px组I/O口的输入模式，0为上拉/下拉，1为三态模式P2INP：D0~D4控制P2_0~P2_4的输入模式，0为上拉/下拉，1为三态；D7~D5控制P2,P1,P0组的输入模式，0为上拉，1为下拉；PxSEL：设置Px组I/O口的功能选择，0为普通I/O功能，1为外设功能P2SEL ：（D0到D2位）端口2功能选择和端口1外设优先级控制外设优先级：当PERCFG 分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应二、中断配置PxIF(x=0,1,2):CUP 中断状态标志寄存器，只有一位，当Px 组存在中断时，PxIF 置1PxIFG(x=0,1)：终端状态标志寄存器，当输入端口有中断请求时，相应的标志位将置1。

P2IFG ：D0~D4为P2_0~P2_4的中断标志位D5为USB D+中断状态标志，当D+线有一个中断请求未决时设置该标志，用于检测USB 挂起状态下的USB 恢复事件。

当USB 控制器没有挂起时不设置该标志。

IEN0：中断使能0,0为中断禁止，1为中断使能IEN1：中断使能1,0为中断禁止，1为中断使能IEN2：中断使能2,0为中断禁止，1为中断使能PxIEN(x=0,1):各个控制口的中断使能，0为中断禁止，1为中断使能。

P2IEN：D0~D4控制P2_0~P2_4的中断使能，D5控制USB D+的中断使能PICTL：D0~D3设置各个端口的中断触发方式，0为上升沿触发，1为下降沿触发。

D7控制I/O引脚在输出模式下的驱动能力。

选择输出驱动能力增强来补偿引脚DVDD的低I/O电压，确保在较低的电压下的驱动能力和较高电压下相同。

0为最小驱动能力增强。

1为最大驱动能力增强。

一．CC2530控制外设的基本方法（通用I/O口）CC2530的I/O控制口一共有21个，分成3组，分别是P0、P1和P2；由上面的对照表可以看出LED1所对应的I/O口为P1_0，LED2所对应的I/O口为P1_1，LED3所对应的I/O口为P1_4，LED4所对应的I/O为P0_1。

相对应的常用SFR有：P1DIR（P1方向寄存器，P0DIR同理）：0：输入1：输出D7 D6 D5 D4 D3 D2 D1 D0P0_7方向P0_6方向P0_5方向P0_4方向P0_3方向P0_2方向P0_1方向P0_0方向P1SEL（P1功能选择寄存器，P0SEL同理）：D7 D6 D5 D4 D3 D2 D1 D0P1.7的功能0：普通I/O 1：外设功能P1.6的功能0：普通I/O1：外设功能P1.5的功能0：普通I/O1：外设功能P1.4的功能0：普通I/O1：外设功能P1.3的功能0：普通I/O1：外设功能P1.2的功能0：普通I/O1：外设功能P1.1的功能0：普通I/O1：外设功能P1.0的功能0：普通I/O1：外设功能P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能D7 D6 D5 D4 D3 D2 D1 D0P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应D7 D6 D5 D4 D3 D2 D1 D0未用0：USART0 优先1：USART1 优先0：USART1 优先1：定时器3优先0：定时器1优先1：定时器4优先0：USART0 优先1：定时器1 优先P2_4功能选择P2_3功能选择P2_0功能选择P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出D7 D6 D5 D4 D3 D2 D1 D0P0_7方向P0_6方向P0_5方向P0_4方向P0_3方向P0_2方向P0_1方向P0_0方向P2DIR ：D0~D4设置P2_0到P2_4的方向D7、D6位作为端口0外设优先级的控制D7 D6 D5D4D3D2D1D0X X 未使用 P2_4方向 P2_3方向 P2_2方向 P2_1方向 P2_0方向寄存器的设置：将控制寄存器的某一位置1：例：P1DIR |= 0X02；解释：”|=“表示按位或运算，0X02为十六进制数，转换成二进制数为0000 0010，若P1DIR 原来的值为0011 0000，或运算后P1DIR 的值为0011 0010。

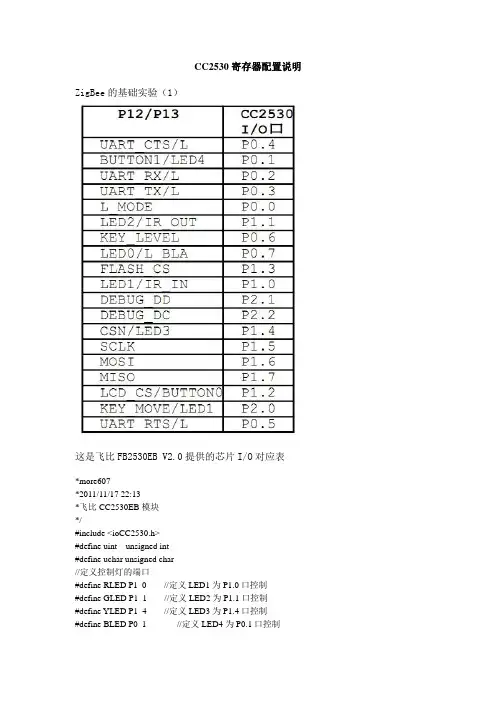

CC2530寄存器配置说明ZigBee的基础实验（1）这是飞比FB2530EB V2.0提供的芯片I/O对应表*more607*2011/11/17 22:13*飞比CC2530EB模块*/#include <ioCC2530.h>#define uint unsigned int#define uchar unsigned char//定义控制灯的端口#define RLED P1_0 //定义LED1为P1.0口控制#define GLED P1_1 //定义LED2为P1.1口控制#define YLED P1_4 //定义LED3为P1.4口控制#define BLED P0_1 //定义LED4为P0.1口控制#define S1 P0_1 //定义S1为P0.1口控制（注意：因为端口复用所以需要设置P0DIR，//在程序中复用比较难，所以本程序就不用来做按键了）#define S2 P0_3 //定义S2为P0.3口控制（我将P10的针脚接到P14针脚上，所以是P0.3口）#define S6 P1_2 //定义S6为P1.2口控制//函数声明void InitIO(void); //初始化LED控制IO口函数void InitKey(void); //初始化按键void keyScan(void); //按键输入//全局变量int times; //计数器void InitIO(void) //初始化IO口程序{P1DIR |= 0x13; //P1_0、P1_1、P1_4定义为输出P0DIR |= 0x02; //P0_1定义为输出RLED = 1;GLED = 1;YLED = 1;BLED = 1; //将4盏LED灯都打开}void InitKey(void)//初始化按键{P1SEL &= 0xFB; //定义为输入P1DIR &= 0xFB; //按钮s6的P1INP |= 0x06; //拉高电压P0SEL &= 0xFB; //定义为输入P0DIR &= 0xFB; //按钮s6的P0INP |= 0x06; //拉高电压}void keyScan(void){if(S6 == 0)times ++;//增加值while(S6 == 0);if(S2 == 0)times=0;//清空值while(S2 == 0 );}void main(void){times = 0;InitIO(); //初始化while(1) //死循环让循环内的代码不断执行{keyScan();if(times>4)times = 0;if(times == 0)//灯全灭{RLED = 0;GLED = 0;YLED = 0;BLED = 0;}if(times == 1)//亮一灯{RLED = 1;GLED = 0;YLED = 0;BLED = 0;}if(times == 2)//亮两个灯{RLED = 1;GLED = 1;YLED = 0;BLED = 0;}if(times == 3)//亮三个灯{RLED = 1;GLED = 1;YLED = 1;BLED = 0;}if(times == 4)//全亮{RLED = 1;GLED = 1;YLED = 1;BLED = 1;}}}来自：/j_evil/blog/static/163211317201161211362979/数据手册P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确先被响应PERCFG：设置部分外设的I/O位置，0为默认I位置1,1为默认位置2P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出P2DIR ：D0~D4设置P2_0到P2_4的方向 D7、D6位作为端口0外设优先级的控制P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。
