附录A CC2530中常用的控制寄存器

一． CC2530控制外设的基本方法（通用 I/O 口）CC2530的 I/O 控制口一共有 21 个，分成 3 组，分别是 P0、 P1和 P2；由上面的对照表可以看出 LED1所对应的 I/O 口为 P1_0， LED2所对应的 I/O 口为 P1_1，LED3所对应的 I/O 口为 P1_4，LED4所对应的 I/O 为 P0_1。

相对应的常用 SFR 有：P1DIR （P1方向寄存器， P0DIR 同理）： 0：输入 1：输出D7D6 D5 D4 D3 D2 D1 D0P0_7 方向 P0 向6方P0_5 方 向 P0_4 方 向 P0_3 方 向 P0_2 方 向 P0_1 方 向 P0_0 方向P1SEL （P1 功能选择寄存器， P0SEL 同理）：DD5 DD3 DD1 D0 D功 的7 1 P 功的6 1 P 功 的5P 1功 的4 1 P 功 的3 1 P功 的2 1 P功 的1 1 P功 的0 1 P能能能 能能 能 能能通普0 通普通普通普通普0 通普0 通普0 通普0 O O O O OOOO功 设 外 1功 设 外 1功 设 外1功 设 外1功 设 外1功 设 外1功 设 外1功 设 外1能能能 能能能能能P0SEL （P1SEL 相同）：各个 I/O 口的功能选择， 0 为普通 I/O 功能，1 为外设功P2SEL ：（ D0到 D2位）端口 2 功能选择和端口 1 外设优先级控制 什么是外设优先级：当 PERCFG 分配两个外设到相同的引脚时，需要设置这两个 外设的优先级，确定哪一个外设先被响应D7D6 D5 D4 D3 D2D1D0未 用 0 ： USART0 优先 1 ：USART1 优先0 ： USART 1 优先1 ： 定时器3 优先0： 定时器 1 优 先1 ： 定时 器 4优先0：USART 0 优先1 ： 定时器 1 优先P2_4 功 能选择 P2_3 功 能选择 P2_0 功能选择P0DIR （P1DIR 相同）：设置各个 I/O 的方向， 0 为输入， 1 为输出D7D6D5D4D3D2D1D0P0_7 方 P0_6 方P0_5 方 P0_4 方 P0_3 方 P0_2 方 P0_1 方 P0_0 方向 向向 向 向 向 向 向P2DIR ：D0~D4设置P2_0到P2_4 的方向D7、D6位作为端口0 外设优先级的控制D7D 6 D5 D4 D3 D2 D1 D0X X未使用P2 4 方向P2 3 方向P2 2 方向P2 1 方向P2 0 方向D7D6 意义00 第1 优先级：USART 0 第 2 优先级：USART 1 第 3 优先级：定时器 101 第 1 优先级：USART 1 第 2 优先级：USART 0 第 3 优先级：定时器 110第 1 优先级：定时器 1 通道0-1 第 2 优先级：USART 1 第 3 优先级：USART 0 第4优先级：定时器 1 通道2 –311第 1 优先级：定时器 1 通道2-3 第 2 优先级：USART 0 第 3 优先级：USART 1 第4优先级：定时器 1 通道0 –1寄存器的设置：将控制寄存器的某一位置1：例：P1DIR |= 0X02 ；解释：” |= “表示按位或运算，0X02为十六进制数，转换成二进制数为0000 0010 ，若P1DIR 原来的值为0011 0000 ，或运算后P1DIR 的值为0011 0010 。

（完整版）cc2530常用寄存器讲解一．CC2530控制外设的基本方法（通用I/O口）CC2530的I/O控制口一共有21个，分成3组，分别是P0、P1和P2；由上面的对照表可以看出LED1所对应的I/O口为P1_0，LED2所对应的I/O口为P1_1，LED3所对应的I/O口为P1_4，LED4所对应的I/O为P0_1。

相对应的常用SFR有：P1DIR（P1方向寄存器，P0DIR同理）：0：输入1：输出P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能寄存器的设置：将控制寄存器的某一位置1：例：P1DIR |= 0X02；解释：”|=“表示按位或运算，0X02为十六进制数，转换成二进制数为0000 0010，若P1DIR原来的值为0011 0000，或运算后P1DIR的值为0011 0010。

根据上面给出的取值表可知，按位与运算后P1_1的方向改为输出，其他I/O口方向保持不变。

将控制寄存器某一位清0：例：P1DIR &= ~0X02；解释：”&=“表示按位与运算，”~“运算符表示取反，0X02为0000 0010，即~0X02为1111 1101。

若P1DIR原来的值为0011 0010，与运算后P1DIR的值为0011 0000。

二．通过中断控制LED，如何捕获一个外部中断和CC2530捕获外部中断后的处理流程D5为USB D+中断状态标志，当D+线有一个中断请求未决时设置该标志，用于检测USB挂起状态下的USB恢复事件。

当USB控制器没有挂起时不设置该标志。

波特率由U0GCR中的低5位和U0BAUD决定，例如：U0GCR |= 9;U0BAUD |= 59;以上代码将波特率设为19200。

五．系统电源管理，外部中断睡眠唤醒PCON(0x87) Bit0. 系统电源模式控制寄存器，置1将强制系统进入SLEEPCMD所指定的电源模式，所有中断信号都可以清除此置位。

CC2530中常用的控制寄存器1.P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能2.P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应3.PERCFG：设置部分外设的I/O位置，0为默认I位置1,1为默认位置24.P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出5.P2DIR ：D0~D4设置P2_0到P2_4的方向6.P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式D1D0两位无作用。

7.P2INP：D0~D4控制P2_0~P2_4的输入模式，0为上拉/下拉，1为三态；1为下拉；8. P0IFG（P1IFG相同）：终端状态标志寄存器，当输入端口有中断请求时，相应的标志位将置1。

9.P0IEN(P1IEN相同):各个控制口的中断使能，0为中断禁止，1为中断使能。

10. P2IFG：D0~D4为P2_0~P2_4的中断标志位D5为USD D+中断状态标志，当D+线有一个中断请求未决时设置该标志，用于检测USB挂起状态下的USB恢复事件。

当USB控制器没有挂起时不设置该标志。

11. P2IEN：D0~D4控制P2_0~P2_4的中断使能D5控制USB D+的中断使能12.PICTL：D0~D3设置各个端口的中断触发方式，0为上升沿触发，1为下降沿触发。

D7控制I/O引脚在输出模式下的驱动能力。

选择输出驱动能力增强来补偿引脚DVDD的低I/O电压，确保在较低的电压下的驱动能力和较高电压下相同。

0为最小驱动能力增强。

1为最大驱动能力增强。

13. IEN0：中断使能0,0为中断禁止，1为中断使能14. IEN1:中断使能1,0为中断禁止，1为中断使能D7 D6 D5 D4 D3 D2 D1 D0未用未用端口0 定时器4 定时器3 定时器2 定时器1 DMA传输15. IEN2：中断使能2,0为中断禁止，1为中断使能D7 D6 D5 D4 D3 D2 D1 D0未用未用看门狗定时器端口1 USART1 TX USART0 TX 端口2 RF一般中断16.T1CTL：定时器1的控制，D1D0控制运行模式，D3D2设置分频划分值模模式需要开启通道0的输出比较模式，否则计数器只有到了0XFF时才会产生溢出中断（相应的产生溢出标志），也就是如果没有设置通道0的输出比较模式，计数器的值到达T1CC0后，不会产生溢出中断（相应的溢出标志不会置1），这点需要特别注意。

C C2530常用寄存器归纳-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIT1STAT:定时器1的状态寄存器，D4~D0为通道4~通道0的中断标志，D5为溢出标志位，当计数到最终技术值是自动置1。

D2位为捕获或比较的选择，0为捕获模式，1为比较模式。

D5D4D3为比较模式的选择：000为发生比较式输出端置1,001为发生比较时输出端清0,010为比较时输出翻转，其他模式较少使用。

D7位为32KHZ时间振荡器选择，，0为32KRC震荡，1为32K晶振。

默认为1。

D6位为系统时钟选择。

0为32M晶振，1为16M RC震荡。

当D7位为0时D6必须为1。

D5~D3为定时器输出标记。

000为32MHZ，001为16MHZ，010为8MHZ，011为4MHZ，100为2MHZ，101为 1MHZ，110为500KHZ，111为250KHZ。

默认为001。

需要注意的是：当D6为1时，定时器频率最高可采用频率为16MHZ。

D2~D0：系统主时钟选择：000为32MHZ，001为16MHZ，010为8MHZ，011为4MHZ，100为2MHZ，101为1MHZ，110为500KHZ，111为250KHZ。

当D6为1时，系统主时钟最高可采用频率为16MHZ。

D7位为当前32KHZ时间振荡器频率。

0为32KRC震荡，1为32K晶振。

D6位为当前系统时钟选择。

0为32M晶振，1为16M RC震荡。

D5~D3为当前定时器输出标记。

000为32MHZ，001为16MHZ，010为8MHZ，011为4MHZ，100为2MHZ，101为 1MHZ，110为500KHZ，111为250KHZ。

D2~D0为当前系统主时钟。

000为32MHZ，001为16MHZ，010为8MHZ，011为4MHZ，100为2MHZ，101为1MHZ，110为500KHZ，111为250KHZ。

D7为工作模式选择，0为SPI模式，1为USART模式D6为UART接收器使能，0为禁用接收器，1为接收器使能。

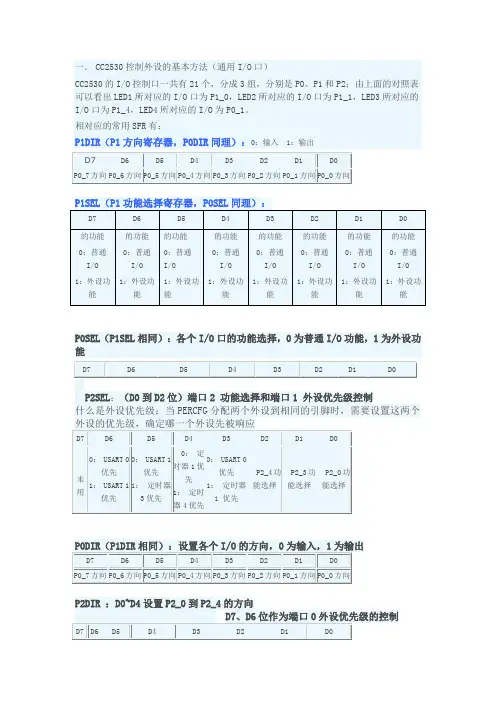

CC2530中常用的控制寄存器1.P0SEL （P1SEL 相同）：各个I/O 口的功能选择，0为普通I/O 功能，1为外设功能2.P2SEL ：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG 分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外 设先被响应 D7D6D5D4D3D2D1D0未用 0： USART 0 优先1： USART 1 优先0： USART 1 优先1： 定时器3优先0： 定时器1优先1： 定时器4优先0： USART 0 优先1： 定时器1优先P2_4功能选择 P2_3功能选择P2_0功能选择3.PERCFG ：设置部分外设的I/O 位置，0为默认I 位置1,1为默认位置2D7D6D5D4D3D2D1D0 未用 定时器1 定时器3 定时器4 未用 未用 USART1USART04.P0DIR （P1DIR 相同）：设置各个I/O 的方向，0为输入，1为输出D7D6D5D4D3D2D1D0P0_7方向 P0_6方向 P0_5方向 P0_4方向 P0_3方向 P0_2方向 P0_1方向 P0_0方向5.P2DIR ：D0~D4设置P2_0到P2_4的方向D7D6D5D4D3D2D1D0P0_7功能 P0_6功能 P0_5 功能 P0_4 功能 P0_3 功能 P0_2 功能 P0_1功能 P0_0 功能D7、D6位作为端口0外设优先级的控制D7 D6 D5 D4 D3 D2 D1 D0X X 未使用P2_4方向P2_3方向P2_2方向P2_1方向P2_0方向D7D6 意义00 第1优先级：USART 0 第2优先级：USART 1 第3优先级：定时器101 第1优先级：USART 1 第2优先级：USART 0 第3优先级：定时器110第1优先级：定时器1通道0-1 第2优先级：USART 1第3优先级：USART 0第4优先级：定时器1通道2 –311第1优先级：定时器1通道2-3 第2优先级：USART 0第3优先级：USART 1第4优先级：定时器1通道0 –16.P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式D7 D6 D5 D4 D3 D2 D1 D0P0_7模式 P0_6模式 P0_5模式 P0_4模式 P0_3模式 P0_2模式 P0_1模式 P0_0模式需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。

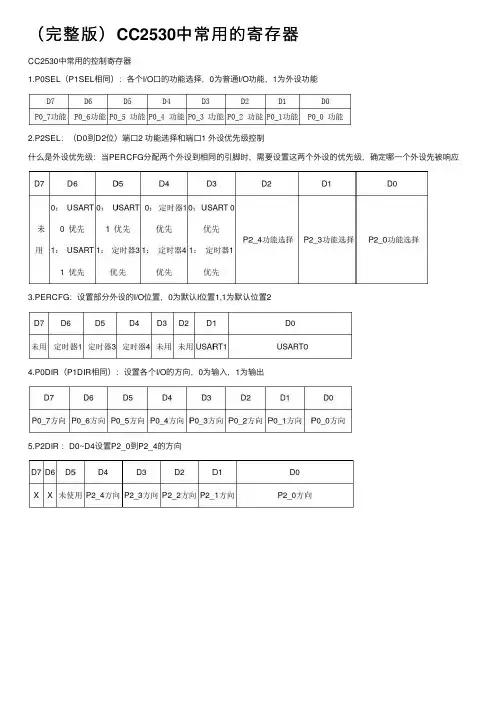

（完整版）CC2530中常⽤的寄存器CC2530中常⽤的控制寄存器1.P0SEL（P1SEL相同）：各个I/O⼝的功能选择，0为普通I/O功能，1为外设功能2.P2SEL：（D0到D2位）端⼝2 功能选择和端⼝1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪⼀个外设先被响应3.PERCFG：设置部分外设的I/O位置，0为默认I位置1,1为默认位置24.P0DIR（P1DIR相同）：设置各个I/O的⽅向，0为输⼊，1为输出5.P2DIR ：D0~D4设置P2_0到P2_4的⽅向6.P0INP(P1INP意义相似) ：设置各个I/O⼝的输⼊模式，0为上拉/下拉，1为三态模式D1D0两位⽆作⽤。

7.P2INP：D0~D4控制P2_0~P2_4的输⼊模式，0为上拉/下拉，1为三态；1为下拉；8. P0IFG（P1IFG相同）：终端状态标志寄存器，当输⼊端⼝有中断请求时，相应的标志位将置1。

9.P0IEN(P1IEN相同):各个控制⼝的中断使能，0为中断禁⽌，1为中断使能。

10. P2IFG：D0~D4为P2_0~P2_4的中断标志位D5为USD D+中断状态标志，当D+线有⼀个中断请求未决时设置该标志，⽤于检测USB挂起状态下的USB恢复事件。

当USB 控制器没有挂起时不设置该标志。

11. P2IEN：D0~D4控制P2_0~P2_4的中断使能D5控制USB D+的中断使能12.PICTL：D0~D3设置各个端⼝的中断触发⽅式，0为上升沿触发，1为下降沿触发。

D7控制I/O引脚在输出模式下的驱动能⼒。

选择输出驱动能⼒增强来补偿引脚DVDD的低I/O电压，确保在较低的电压下的驱动能⼒和较⾼电压下相同。

0为最⼩驱动能⼒增强。

1为最⼤驱动能⼒增强。

13. IEN0：中断使能0,0为中断禁⽌，1为中断使能14. IEN1:中断使能1,0为中断禁⽌，1为中断使能D7 D6D5 D4 D3 D2 D1 D0未⽤未⽤端⼝0 定时器4 定时器3 定时器2 定时器1 DMA传输15. IEN2：中断使能2,0为中断禁⽌，1为中断使能D7 D6 D5 D4 D3 D2 D1 D0未⽤未⽤看门狗定时器端⼝1 USART1 TX USART0 TX 端⼝2 RF⼀般中断16.T1CTL：定时器1的控制，D1D0控制运⾏模式，D3D2设置分频划分值模模式需要开启通道0的输出⽐较模式，否则计数器只有到了0XFF时才会产⽣溢出中断（相应的产⽣溢出标志），也就是如果没有设置通道0的输出⽐较模式，计数器的值到达T1CC0后，不会产⽣溢出中断（相应的溢出标志不会置1），这点需要特别注意。

一．CC2530控制外设的基本方法（通用I/O口）CC2530的I/O控制口一共有21个，分成3组，分别是P0、P1和P2；由上面的对照表可以看出LED1所对应的I/O口为P1_0，LED2所对应的I/O口为P1_1，LED3所对应的I/O口为P1_4，LED4所对应的I/O为P0_1。

相对应的常用SFR有：P1DIR（P1方向寄存器，P0DIR同理）：0：输入1：输出D7 D6 D5 D4 D3 D2 D1 D0P0_7方向P0_6方向P0_5方向P0_4方向P0_3方向P0_2方向P0_1方向P0_0方向P1SEL（P1功能选择寄存器，P0SEL同理）：D7 D6 D5 D4 D3 D2 D1 D0P1.7的功能0：普通I/O 1：外设功能P1.6的功能0：普通I/O1：外设功能P1.5的功能0：普通I/O1：外设功能P1.4的功能0：普通I/O1：外设功能P1.3的功能0：普通I/O1：外设功能P1.2的功能0：普通I/O1：外设功能P1.1的功能0：普通I/O1：外设功能P1.0的功能0：普通I/O1：外设功能P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能D7 D6 D5 D4 D3 D2 D1 D0P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应D7 D6 D5 D4 D3 D2 D1 D0未用0：USART0 优先1：USART1 优先0：USART1 优先1：定时器3优先0：定时器1优先1：定时器4优先0：USART0 优先1：定时器1 优先P2_4功能选择P2_3功能选择P2_0功能选择P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出D7 D6 D5 D4 D3 D2 D1 D0P0_7方向P0_6方向P0_5方向P0_4方向P0_3方向P0_2方向P0_1方向P0_0方向P2DIR ：D0~D4设置P2_0到P2_4的方向D7、D6位作为端口0外设优先级的控制D7 D6 D5D4D3D2D1D0X X 未使用 P2_4方向 P2_3方向 P2_2方向 P2_1方向 P2_0方向寄存器的设置：将控制寄存器的某一位置1：例：P1DIR |= 0X02；解释：”|=“表示按位或运算，0X02为十六进制数，转换成二进制数为0000 0010，若P1DIR 原来的值为0011 0000，或运算后P1DIR 的值为0011 0010。

一．CC2530控制外设的基本方法（通用I/O口）

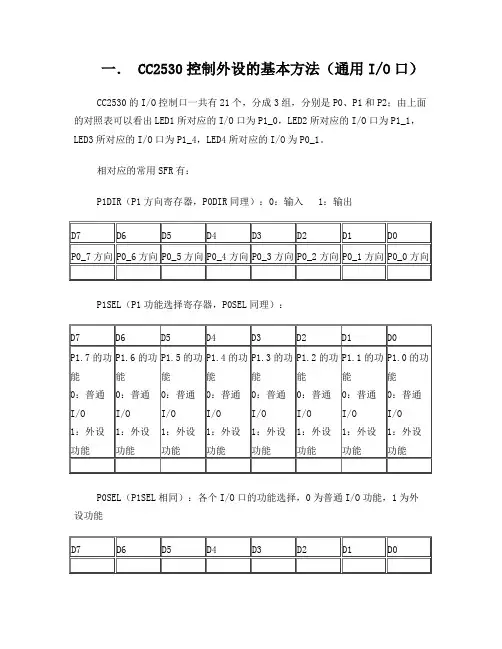

CC2530的I/O控制口一共有21个，分成3组，分别是P0、P1和P2；由上面的对照表可以看出LED1所对应的I/O口为P1_0，LED2所对应的I/O口为P1_1，LED3所对应的I/O口为P1_4，LED4所对应的I/O为P0_1。

相对应的常用SFR有：
P1DIR（P1方向寄存器，P0DIR同理）：0：输入 1：输出
P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能
该标志，用于检测USB挂起状态下的USB恢复事件。

当USB控制器没有挂起时不设置该标志。

系统电源模式控制寄存器，置1 将强
制系统进入SLEEPCMD所指定的电源
模式，所有中断信号都可以清除此置
位。

SLEEPCMD(0xBE) Bit1:Bit0 系统电源模式设定： 00
全功能模式 01：PM1 10:PM2 11:PM3
系统电源管理（工作方式如下）：
1. 全功能模式，高频晶振（16M 或者 32M ）和低频晶振（ RCOSC/XOSC ）全部工作, 数字处理模块正常工作。

2. PM1 : 高频晶振（16M 或者32M ）关闭，低频晶振（ RCOSC/XOSC ）工作，数字核心模块正常工作。

3. PM2 :低频晶振（ RCOSC/XOSC ）工作, 数字核心模块关闭，系统通过RESET,外部中断或者睡眠计数器溢出唤醒。

4. PM3 : 晶振全部关闭，数字处理核心模块关闭，系统只能通过RESET或外部中断唤醒。

此模式下功耗最低。

PCON = 0x01; // 进入睡眠模式 ,通过中断打断。

一． CC2530控制外设的基本方法（通用I/O口）CC2530的I/O控制口一共有21个，分成3组，分别是P0、P1和P2；由上面的对照表可以看出LED1所对应的I/O口为P1_0，LED2所对应的I/O口为P1_1，LED3所对应的I/O口为P1_4，LED4所对应的I/O为P0_1。

相对应的常用SFR有：P1DIR（P1方向寄存器，P0DIR同理）：0：输入 1：输出P1SEL（P1功能选择寄存器，P0SEL同理）：P0SEL（P1SEL相同）：各个I/O口的功能选择，0为普通I/O功能，1为外设功能P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外设先被响应P0DIR（P1DIR相同）：设置各个I/O的方向，0为输入，1为输出P2DIR ：D0~D4设置P2_0到P2_4的方向D7、D6位作为端口0外设优先级的控制寄存器的设置：将控制寄存器的某一位置1：例：P1DIR |= 0X02；解释：”|=“表示按位或运算，0X02为十六进制数，转换成二进制数为0000 0010，若P1DIR原来的值为0011 0000，或运算后P1DIR的值为0011 0010。

根据上面给出的取值表可知，按位与运算后P1_1的方向改为输出，其他I/O口方向保持不变。

将控制寄存器某一位清0：例：P1DIR &= ~0X02；解释：”&=“表示按位与运算，”~“运算符表示取反，0X02为0000 0010，即~0X02为1111 1101。

若P1DIR原来的值为0011 0010，与运算后P1DIR的值为0011 0000。

二．通过中断控制LED，如何捕获一个外部中断和CC2530捕获外部中断后的处理流程P0IEN(P1IEN相同):各个控制口的中断使能，0为中断禁止，1为中断使能。

P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两P2DIR ：D0~D4设置P2_0到P2_4的方向P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。

D1D0两位无作用。

P2INP：D0~D4控制P2_0~P2_4的输入模式，0为上拉/下拉，1为三态；D5~D7设置对P0、P1和P2的上拉或下拉的选择。

0为上拉，1为P0IFG（P1IFG相同）：终端状态标志寄存器，当输入端口有中断请求时，相P2IEN：D0~D4控制P2_0~P2_4的中断使能PICTL：D0~D3设置各个端口的中断触发方式，0为上升沿触发，1为下降沿触发。

D7控制I/O引脚在输出模式下的驱动能力。

选择输出驱动能力增强来补偿引脚DVDD的低I/O电压，确保在较低的电压下的驱动能力和较高电压下相同。

0为最小驱动能力增强。

1为最大驱T1CTL：定时器1的控制，D1D0控制运行模式，D3D2设置分频划分值T1STAT:定时器1的状态寄存器，D4~D0为通道4~通道0的中断标志，D5为溢出标志位，当计数到最终技术值是自动置1。

T1CCTL0~T1CCTL4：定时器1通道0~通道4的工作方式设置。

D1D0为捕捉模式选择：00为不捕捉，01为上升沿捕获，10为下降沿捕获，11为上升或下T3CTL/T4CTL：定时器3或定时器4的方式控制寄存器。

D7D6D5设置分频：000为无分频、001为2分频、010为4分频、011为8分频、100为16分频、101为32分频、110为64分频，111为128分频。

D4为启动位，启动时1，停止工作为0。

D3位为中断使能位，0为禁止，1为使能，默认为1；D2为复位，置1时定时器复位。

D1D0为计数器模式选择：该位与T1CTL的D1D0位T3CCTL0/T3CCTL1/T4CCTL0/T4CCTL1：定时器3或定时器4的通道0和通道1的方式控制，D6为该通道的中断使能位，0为禁止，1为使能，默认为1；TIMIF：定时器1的溢出中断屏蔽与定时器3、4的中断标志。

CC2530中常用的控制寄存器1.P0SEL （P1SEL 相同）：各个I/O 口的功能选择，0为普通I/O 功能，1为外设功能2.P2SEL ：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG 分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪一个外 设先被响应 D7D6D5D4D3D2D1D0未用 0： USART 0 优先1： USART 1 优先0： USART 1 优先1： 定时器3优先0： 定时器1优先1： 定时器4优先0： USART 0 优先1： 定时器1优先P2_4功能选择 P2_3功能选择P2_0功能选择3.PERCFG ：设置部分外设的I/O 位置，0为默认I 位置1,1为默认位置2D7D6D5D4D3D2D1D0 未用 定时器1 定时器3 定时器4 未用 未用 USART1USART04.P0DIR （P1DIR 相同）：设置各个I/O 的方向，0为输入，1为输出D7D6D5D4D3D2D1D0P0_7方向 P0_6方向 P0_5方向 P0_4方向 P0_3方向 P0_2方向 P0_1方向 P0_0方向5.P2DIR ：D0~D4设置P2_0到P2_4的方向D7D6D5D4D3D2D1D0P0_7功能 P0_6功能 P0_5 功能 P0_4 功能 P0_3 功能 P0_2 功能 P0_1功能 P0_0 功能D7、D6位作为端口0外设优先级的控制D7 D6 D5 D4 D3 D2 D1 D0X X 未使用P2_4方向P2_3方向P2_2方向P2_1方向P2_0方向D7D6 意义00 第1优先级：USART 0 第2优先级：USART 1 第3优先级：定时器101 第1优先级：USART 1 第2优先级：USART 0 第3优先级：定时器110第1优先级：定时器1通道0-1 第2优先级：USART 1第3优先级：USART 0第4优先级：定时器1通道2 –311第1优先级：定时器1通道2-3 第2优先级：USART 0第3优先级：USART 1第4优先级：定时器1通道0 –16.P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三态模式D7 D6 D5 D4 D3 D2 D1 D0P0_7模式 P0_6模式 P0_5模式 P0_4模式 P0_3模式 P0_2模式 P0_1模式 P0_0模式需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。

cc2530常⽤寄存器⼀． CC2530控制外设的基本⽅法（通⽤I/O⼝）CC2530的I/O控制⼝⼀共有21个，分成3组，分别是P0、P1和P2；由上⾯的对照表可以看出LED1所对应的I/O⼝为P1_0，LED2所对应的I/O⼝为P1_1，LED3所对应的I/O⼝为P1_4，LED4所对应的I/O为P0_1。

相对应的常⽤SFR有：P1DIR（P1⽅向寄存器，P0DIR同理）：0：输⼊ 1：输出P1SEL（P1功能选择寄存器，P0SEL同理）：P0SEL（P1SEL相同）：各个I/O⼝的功能选择，0为普通I/O功能，1为外设功能P2SEL：（D0到D2位）端⼝2 功能选择和端⼝1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个外设的优先级，确定哪⼀个外设先被响应P0DIR（P1DIR相同）：设置各个I/O的⽅向，0为输⼊，1为输出P2DIR ：D0~D4设置P2_0到P2_4的⽅向D7、D6位作为端⼝0外设优先级的控制寄存器的设置：将控制寄存器的某⼀位置1：例：P1DIR |= 0X02；解释：”|=“表⽰按位或运算，0X02为⼗六进制数，转换成⼆进制数为0000 0010，若P1DIR原来的值为0011 0000，或运算后P1DIR的值为0011 0010。

根据上⾯给出的取值表可知，按位与运算后P1_1的⽅向改为输出，其他I/O⼝⽅向保持不变。

将控制寄存器某⼀位清0：例：P1DIR &= ~0X02；解释：”&=“表⽰按位与运算，”~“运算符表⽰取反，0X02为0000 0010，即~0X02为1111 1101。

若P1DIR原来的值为0011 0010，与运算后P1DIR的值为0011 0000。

⼆．通过中断控制LED，如何捕获⼀个外部中断和CC2530捕获外部中断后的处理流程P0IEN(P1IEN相同):各个控制⼝的中断使能，0为中断禁⽌，1为中断使能。

P2SEL：（D0到D2位）端口2 功能选择和端口1 外设优先级控制什么是外设优先级：当PERCFG分配两个外设到相同的引脚时，需要设置这两个P2DIR ：D0~D4设置P2_0到P2_4的方向P0INP(P1INP意义相似) ：设置各个I/O口的输入模式，0为上拉/下拉，1为三需要注意的是：P1INP中，只有D7~D2分别设置对应I/O口的输入模式。

D1D0两位无作用。

P2INP： D0~D4控制P2_0~P2_4的输入模式，0为上拉/下拉，1为三态；D5~D7设置对P0、P1和P2的上拉或下拉P0IFG（P1IFG相同）：终端状态标志寄存器，当输入端口有中断请求时，相应P2IEN：D0~D4控制P2_0~P2_4的中断使能PICTL：D0~D3设置各个端口的中断触发方式，0为上升沿触发，1为下降沿触发。

D7控制I/O引脚在输出模式下的驱动能力。

选择输出驱动能力增强来补偿引脚DVDD的低I/O电压，确保在较低的电压下的驱动能力和较高电压下相同。

0为最小驱动能力增强。

1为最大驱T1STAT:定时器1的状态寄存器，D4~D0为通道4~通道0的中断标志，D5为溢出标志位，当计数到最终技术值是自动置1。

T1CCTL0~T1CCTL4：定时器1通道0~通道4的工作方式设置。

D1D0为捕捉模式选择：00为不捕捉，01为上升沿捕获，10为下降沿捕获，11为上升或下降沿T3CTL/T4CTL：定时器3或定时器4的方式控制寄存器。

D7D6D5设置分频：000为无分频、001为2分频、010为4分频、011为8分频、100为16分频、101为32分频、110为64分频，111为128分频。

D4为启动位，启动时1，停止工作为0。

D3位为中断使能位，0为禁止，1为使能，默认为1；D2为复位，置1T3CCTL0/T3CCTL1/T4CCTL0/T4CCTL1：定时器3或定时器4的通道0和通道1的；D5~D0方式控制，D6为该通道的中断使能位，0为禁止，1为使能，默认为1TIMIF：定时器1的溢出中断屏蔽与定时器3、4的中断标志。
