CC2530简介

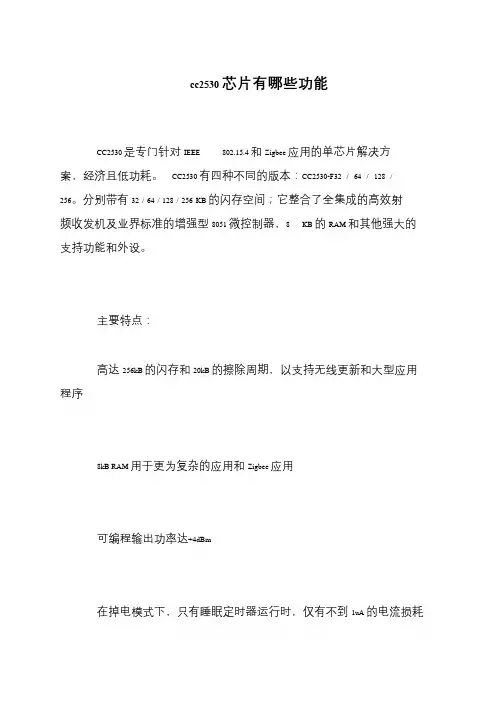

CC2530芯片资料CC2530是专门针对IEEE 802.15.4和Zigbee应用的单芯片解决方案，经济且低功耗。

CC2530有四种不同的版本：CC2530-F32 / 64 / 128 / 256。

分别带有32 / 64 / 128 / 256 KB 的闪存空间；它整合了全集成的高效射频收发机及业界标准的增强型8051微控制器，8 KB 的RAM和其他强大的支持功能和外设。

主要特点：●高达256kB的闪存和20kB的擦除周期，以支持无线更新和大型应用程序●8kB RAM用于更为复杂的应用和Zigbee应用●可编程输出功率达+4dBm●在掉电模式下，只有睡眠定时器运行时，仅有不到1uA的电流损耗●具有强大的地址识别和数据包处理引擎利益：●支持Zigbee / Zigbee PRO , Zigbee RF4CE, 6LoWPAN, WirelessHART 及其他所有基于802.15.4标准的解决方案；●卓越的接收机灵敏度和可编程输出功率；●在接收、发射和多种低功耗的模式下具有极低的电流消耗，能保证较长的电池使用时间；●一流的选择和阻断性能（50-dB ACR）应用：●智能能源/自动化仪表读取●远程控制●居家及楼宇自动化●消费类电子产品●工业控制及监测低功耗无线传感器网络CC2530芯片参数特性：可最大化通信范围的101dBm链路预算（101dBm link budget）可最小化干扰源影响的业界一流的选择性（Best in class selectivity）可最大化电池供电器件使用寿命的灵活低功耗模式（Flexible low-power modes）功能强大的5通道DMA引擎（Powerful 5-channel DMA engine）用于远程控制应用的IR生成电路(IR generation circuitry)高达256K的闪存（Up to 256k Flash）CC2530开发套件通过深圳市无线龙科技有限公司的CC2530-PK的开发系统，让您充分了解、熟悉和使用CC2530。

基于CC2530的Zigbee无线传感网络的设计与实现二、硬件设计1. CC2530芯片CC2530是德州仪器（TI）公司推出的一款具有Zigbee通信功能的片上系统（SoC）芯片，集成了802.15.4无线通信功能以及8051微控制器。

CC2530具有低功耗、快速响应、可靠性高等特点，适合用于构建Zigbee传感网络。

2. 传感器节点传感器节点是Zigbee网络中的重要组成部分，它可以通过各种传感器采集环境信息，并通过无线网络发送到协调器节点。

传感器节点通常包括温度传感器、湿度传感器、光敏传感器等，以满足不同的监测需求。

3. 协调器节点协调器节点是Zigbee网络中的核心节点，负责网络管理、数据协调、安全认证等功能。

在本设计中，我们选择CC2530作为协调器节点的芯片，通过其内置的Zigbee功能实现网络连接和数据传输。

4. 网络拓扑在设计Zigbee无线传感网络时，需要考虑网络拓扑结构，一般可以选择星型、网状或者混合型拓扑结构。

根据实际应用需求，可以灵活选择合适的网络拓扑结构。

三、软件开发1. Zigbee协议栈在基于CC2530的Zigbee无线传感网络中，需要使用Zigbee协议栈来实现Zigbee协议的各层功能，包括PHY层、MAC层、网络层和应用层等。

TI 公司提供了针对CC2530芯片的Z-Stack协议栈，可以帮助开发者快速实现Zigbee通信功能。

2. 网络配置在软件开发过程中，需要对Zigbee网络进行配置，包括节点连接、网络路由、数据传输等方面。

通过Z-Stack协议栈提供的API接口，可以方便地进行网络配置和管理。

3. 数据处理在传感节点和协调器节点之间，需要进行数据的采集、传输和处理。

通过Z-Stack提供的数据传输接口和协议栈功能，可以实现传感数据的采集和传输，以及协调器节点的数据处理和分发。

3. 安全认证在Zigbee网络中，安全认证是至关重要的一环。

通过Z-Stack协议栈提供的安全认证接口，可以实现节点之间的安全通信，保障网络数据的安全性。

cc2530应用案例
CC2530是一种符合802.15.4标准的无线收发芯片，常用于无线传感器网络和物联网设备。

下面是一些基于CC2530的应用案例：
1.无线传感器网络：CC2530适用于构建无线传感器网络，通过在各种环境中部署传感
器节点，可以监测温度、湿度、压力、光照等参数，并将数据无线传输到主节点或数据中心进行分析和处理。

2.智能家居：CC2530可以用于智能家居系统中的无线通信和控制，例如智能灯泡、智
能插座等设备，实现远程控制、定时开关等功能。

3.智能农业：通过在农田中部署传感器节点，使用CC2530将土壤湿度、温度、光照
等数据无线传输到终端设备，实现智能化灌溉、施肥等农业管理。

4.物流跟踪：CC2530可以用于物流跟踪系统，通过在物品上安装传感器节点，实时监
测物品的位置、温度、湿度等参数，实现对物流过程的全程跟踪和管理。

5.智能建筑：在智能建筑中，CC2530可以用于实现楼宇自动化、安防系统、照明系统
等领域的无线通信和控制，提高建筑的智能化程度和节能效果。

6.环境监测：CC2530可以用于环境监测系统，监测空气质量、噪声、水质等参数，并
将数据传输到数据中心进行分析和处理，为环境保护提供科学依据。

7.工业自动化：在工业自动化领域，CC2530可以用于实现机器设备间的无线通信和控
制，提高生产效率和降低维护成本。

总之，CC2530作为一种低功耗、高性能的无线收发芯片，具有广泛的应用前景。

通过结合具体场景和需求，利用CC2530的无线通信和低功耗特性，可以实现各种智能化和远程控制的应用。

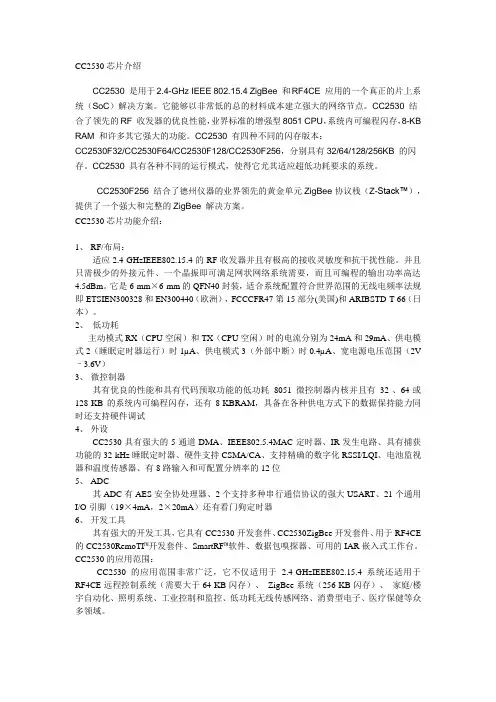

CC2530芯片介绍CC2530 是用于2.4-GHz IEEE 802.15.4 ZigBee 和RF4CE 应用的一个真正的片上系统（SoC）解决方案。

它能够以非常低的总的材料成本建立强大的网络节点。

CC2530 结合了领先的RF 收发器的优良性能，业界标准的增强型8051 CPU，系统内可编程闪存，8-KB RAM 和许多其它强大的功能。

CC2530 有四种不同的闪存版本：CC2530F32/CC2530F64/CC2530F128/CC2530F256，分别具有32/64/128/256KB 的闪存。

CC2530 具有各种不同的运行模式，使得它尤其适应超低功耗要求的系统。

CC2530F256 结合了德州仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack™），提供了一个强大和完整的ZigBee 解决方案。

CC2530芯片功能介绍：1、RF/布局：适应2.4-GHzIEEE802.15.4的RF收发器并且有极高的接收灵敏度和抗干扰性能。

并且只需极少的外接元件、一个晶振即可满足网状网络系统需要，而且可编程的输出功率高达4.5dBm。

它是6-mm×6-mm的QFN40封装，适合系统配置符合世界范围的无线电频率法规即ETSIEN300328和EN300440（欧洲），FCCCFR47第15部分(美国)和ARIBSTD-T-66（日本）。

2、低功耗主动模式RX（CPU空闲）和TX（CPU空闲）时的电流分别为24mA和29mA、供电模式2（睡眠定时器运行）时1µA、供电模式3（外部中断）时0.4µA、宽电源电压范围（2V –3.6V）3、微控制器其有优良的性能和具有代码预取功能的低功耗8051微控制器内核并且有32-、64-或128-KB的系统内可编程闪存，还有8-KBRAM，具备在各种供电方式下的数据保持能力同时还支持硬件调试4、外设CC2530具有强大的5通道DMA、IEEE802.5.4MAC定时器、IR发生电路、具有捕获功能的32-kHz睡眠定时器、硬件支持CSMA/CA、支持精确的数字化RSSI/LQI、电池监视器和温度传感器、有8路输入和可配置分辨率的12位5、ADC其ADC有AES安全协处理器、2个支持多种串行通信协议的强大USART、21个通用I/O引脚（19×4mA，2×20mA）还有看门狗定时器6、开发工具其有强大的开发工具，它具有CC2530开发套件、CC2530ZigBee开发套件、用于RF4CE 的CC2530RemoTI™开发套件、SmartRF™软件、数据包嗅探器、可用的IAR嵌入式工作台。

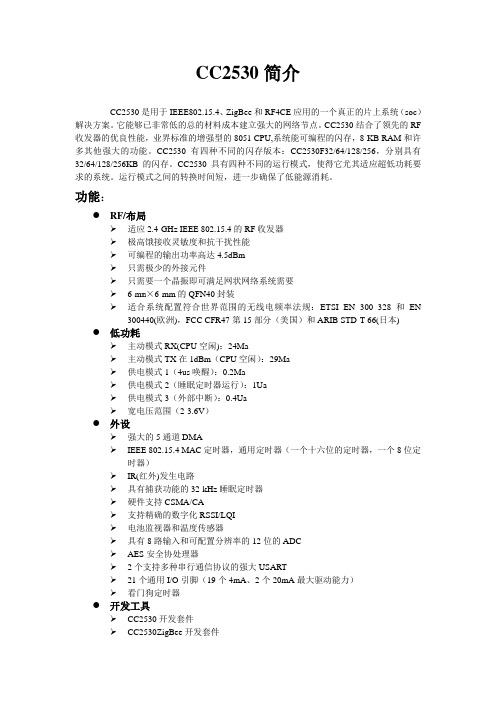

CC2530简介CC2530是用于IEEE802.15.4、ZigBee和RF4CE应用的一个真正的片上系统（soc）解决方案。

它能够已非常低的总的材料成本建立强大的网络节点。

CC2530结合了领先的RF 收发器的优良性能，业界标准的增强型的8051 CPU,系统能可编程的闪存，8-KB RAM和许多其他强大的功能。

CC2530有四种不同的闪存版本：CC2530F32/64/128/256，分别具有32/64/128/256KB的闪存。

CC2530具有四种不同的运行模式，使得它尤其适应超低功耗要求的系统。

运行模式之间的转换时间短，进一步确保了低能源消耗。

功能：●RF/布局适应2.4-GHz IEEE 802.15.4的RF收发器极高饿接收灵敏度和抗干扰性能可编程的输出功率高达4.5dBm只需极少的外接元件只需要一个晶振即可满足网状网络系统需要6-m m×6-mm的QFN40封装适合系统配置符合世界范围的无线电频率法规：ETSI EN 300 328 和EN 300440(欧洲)，FCC CFR47第15部分（美国）和ARIB STD-T-66(日本)●低功耗主动模式RX(CPU空闲)：24Ma主动模式TX在1dBm（CPU空闲）：29Ma供电模式1（4us唤醒）：0.2Ma供电模式2（睡眠定时器运行）：1Ua供电模式3（外部中断）：0.4Ua宽电压范围（2-3.6V）●外设强大的5通道DMAIEEE 802.15.4 MAC定时器，通用定时器（一个十六位的定时器，一个8位定时器）IR(红外)发生电路具有捕获功能的32-kHz睡眠定时器硬件支持CSMA/CA支持精确的数字化RSSI/LQI电池监视器和温度传感器具有8路输入和可配置分辨率的12位的ADCAES安全协处理器2个支持多种串行通信协议的强大USART21个通用I/O引脚（19个4mA、2个20mA最大驱动能力）看门狗定时器●开发工具CC2530开发套件CC2530ZigBee开发套件用于RF4CE的CC2530RemoTI卡法套件SmartRF软件数据包嗅探器可用的IAR嵌入式平台应用● 2.4-GHz IEEE 802.15.4系统●RF4CE远程控制系统（需要大于64-KB的闪存）●ZigBee、系统（256-KB内存）●家庭/楼宇自动化●照明系统●工业控制与监控●低功耗无线传感网络●消费型电子●医疗保健\●……。

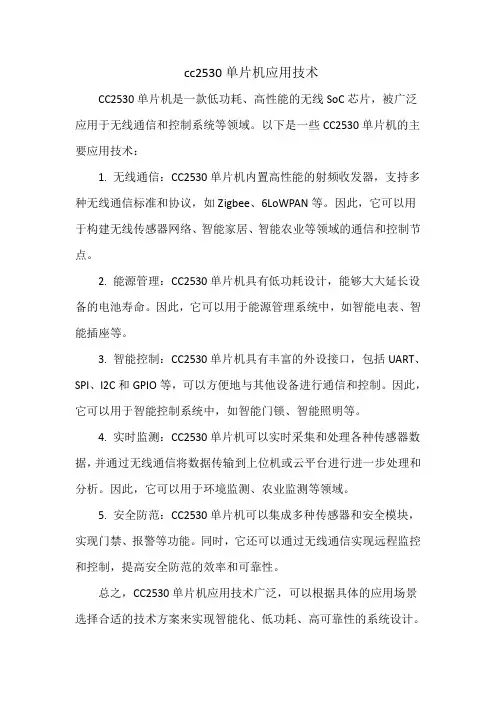

cc2530单片机应用技术
CC2530单片机是一款低功耗、高性能的无线SoC芯片，被广泛应用于无线通信和控制系统等领域。

以下是一些CC2530单片机的主要应用技术：
1. 无线通信：CC2530单片机内置高性能的射频收发器，支持多种无线通信标准和协议，如Zigbee、6LoWPAN等。

因此，它可以用于构建无线传感器网络、智能家居、智能农业等领域的通信和控制节点。

2. 能源管理：CC2530单片机具有低功耗设计，能够大大延长设备的电池寿命。

因此，它可以用于能源管理系统中，如智能电表、智能插座等。

3. 智能控制：CC2530单片机具有丰富的外设接口，包括UART、SPI、I2C和GPIO等，可以方便地与其他设备进行通信和控制。

因此，它可以用于智能控制系统中，如智能门锁、智能照明等。

4. 实时监测：CC2530单片机可以实时采集和处理各种传感器数据，并通过无线通信将数据传输到上位机或云平台进行进一步处理和分析。

因此，它可以用于环境监测、农业监测等领域。

5. 安全防范：CC2530单片机可以集成多种传感器和安全模块，实现门禁、报警等功能。

同时，它还可以通过无线通信实现远程监控和控制，提高安全防范的效率和可靠性。

总之，CC2530单片机应用技术广泛，可以根据具体的应用场景选择合适的技术方案来实现智能化、低功耗、高可靠性的系统设计。

使用CC2530的案例第一部分：CC2530简介CC2530是一款由德州仪器（TI）公司推出的无线通信芯片，主要用于低功耗、短距离通信应用。

本部分将介绍CC2530的基本特性和应用领域。

1. CC2530的基本特性：CC2530是一款集成了RF收发器、微控制器、闪存和其他必要组件的芯片。

其采用IEEE 802.15.4标准，支持2.4 GHz频段，具有低功耗、高性能的特点。

2. CC2530的应用领域：CC2530广泛应用于物联网（IoT）、无线传感器网络（WSN）、家庭自动化、工业控制等领域。

其灵活性和低功耗的特性使其成为许多嵌入式系统的理想选择。

第二部分：智能家居中的CC2530应用1. 智能灯控系统：在智能家居中，CC2530可以用于搭建智能灯控系统。

通过与灯具连接，用户可以通过手机或其他智能设备远程控制灯光亮度、颜色，实现智能化的照明管理。

2. 温湿度监测系统：利用CC2530的低功耗特性，可以构建温湿度监测系统。

传感器采集环境数据，通过CC2530传输至中心控制器，用户可以实时监测室内温湿度，并根据需要进行调节。

3. 安防系统：CC2530也可以应用于智能家居的安防系统。

通过连接门窗传感器、红外感应器等设备，CC2530可以实现对家庭安全状态的监测，当有异常情况时及时发送通知。

第三部分：工业控制中的CC2530应用1. 无线传感器网络（WSN）：在工业控制领域，CC2530常用于构建无线传感器网络。

通过无线连接传感器，实现对工业环境参数的实时监测，提高工业系统的智能化水平。

2. 远程设备监控：利用CC2530的远距离通信能力，可以实现对分布在不同位置的设备的远程监控。

工程师可以通过中心控制器远程管理和维护设备，提高工业生产的效率和可靠性。

3. 智能物流跟踪系统：在工业物流中，CC2530可以用于物品的实时追踪和监控。

通过与传感器和GPS模块结合，实现对物流过程的实时监测，提高物流运输的效率和安全性。

cc2530芯片
CC2530是一种低功耗42.4dBm输出功率的SoC系列芯片。

该芯片采用了802.15.4无线通信协议，主要用于低功耗应用，如无线传感器网络、家庭自动化和工业自动化等领域。

CC2530芯片集成了一个8位的8051微控制器和一个2.4GHz RF收发器，支持多种无线网络协议，包括IEEE 802.15.4、ZigBee和6LoWPAN等。

它还具有许多其他特性，如128KB 的闪存和8KB的RAM，可通过I2C、SPI和UART等接口与外部设备进行通信。

CC2530芯片具有低功耗的特点，它可以在睡眠模式下消耗非常少的电流，从而延长电池寿命。

此外，它还支持多种低功耗模式，如快速唤醒、定时唤醒和外部中断唤醒等，可以根据应用需求选择合适的功耗模式。

CC2530芯片在无线通信方面具有很高的稳定性和可靠性。

它采用了频率跳变技术和自适应低干扰接收技术，可以在高干扰环境下保持良好的通信质量。

此外，它还支持数据加密和身份验证等安全功能，确保通信数据的安全性。

CC2530芯片具有灵活的应用开发平台。

它支持多种开发工具和软件库，如CC2530EM、CC2530DK和Z-Stack等，可以帮助开发者快速开发和测试应用程序。

此外，CC2530芯片还支持OTA（Over-The-Air）升级功能，可以通过无线方式更新固件和软件。

总的来说，CC2530是一种功能强大、低功耗且可靠的无线通信芯片。

它在无线传感器网络、家庭自动化和工业自动化等领域具有广泛的应用前景。

通过利用其丰富的特性和灵活的开发平台，开发者可以实现各种创新的无线应用。

第三章 ZigBee无线单片机TI 公司的CC2530是真正的系统级SoC芯片,适用于2.4GHz IEEE 802.15.4,ZigBee和RF4CE应用。

CC2530包括了极好性能的一流的RF收发器，工业标准增强型8051 MCU，系统中可编程的闪存，8KB RAM，具有不同的运行模式，使得它尤其适应超低功耗要求的系统，以及许多其它功能强大的特性，结合德州仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack™），提供了一个强大和完整的ZigBee 解决方案。

CC2530可广泛应用在2.4-GHz IEEE 802.15.4系统， RF4CE遥控控制系统，ZigBee系统，家庭/建筑物自动化，照明系统，工业控制和监视，低功耗无线传感器网络，消费类电子和卫生保健等领域。

3.1 CC2530芯片的特点CC2530是一个真正的用于2.4-GHz IEEE 802.15.4与Zigbee应用的SOC解决方案。

这种解决方案能够提高性能并满足以ZigBee为基础的2.4 GHz ISM波段应用对低成本、低功耗的要求。

它结合了一个高性能2.4 GHz DSSS(直接序列扩频)射频收发器核心和一颗工业级小巧、高效的8051控制器。

CC2530芯片方框图如图3.1所示。

内含模块大致可以分为三类：CPU 和内存相关的模块；外设、时钟和电源管理相关的模块，以及射频率相关的模块。

CC2530在单个芯片上整合了8051兼容微控制器、ZigBee 射频(RF)前端、内存和FLASH存储器等，还包含串行接口(UART)、模/数转换器(ADC)、多个定时器(Timer)、AESl28安全协处理器、看门狗定时器(WatchDog Timer)、32 kHz晶振的休眠模式定时器、上电复位电路(Power 0n Reset)、掉电检测电路(Brown Out Detection)以及21个可编程IO口等外设接口单元。

CC2530芯片采用O.18um CMOS工艺生产，工作时的电流损耗为20 mA；在接收和发射模式下，电流损耗分别低于30 mA或40 mA。
