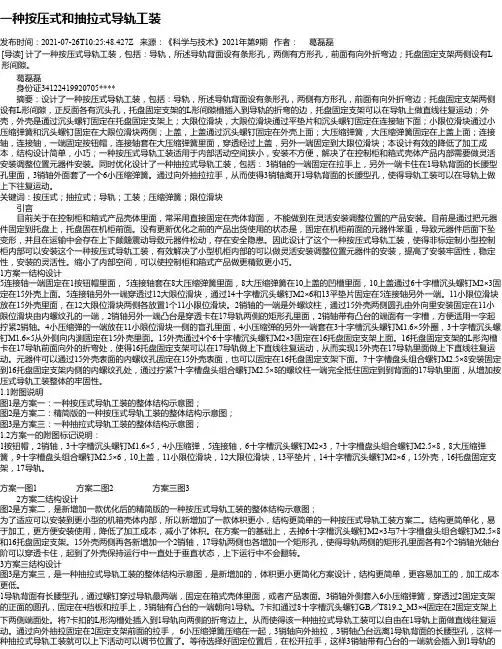

一种按压式和抽拉式导轨工装发布时间：2021-07-26T10:25:48.427Z 来源：《科学与技术》2021年第9期作者：葛磊磊[导读] 计了一种按压式导轨工装，包括：导轨，所述导轨背面设有条形孔，两侧有方形孔，前面有向外折弯边；托盘固定支架两侧设有L 形间隙。

葛磊磊身份证34122419920705****摘要：设计了一种按压式导轨工装，包括：导轨，所述导轨背面设有条形孔，两侧有方形孔，前面有向外折弯边；托盘固定支架两侧设有L形间隙，正反面各有沉头孔，托盘固定支架的L形间隙槽插入到导轨的折弯的边，托盘固定支架可以在导轨上做直线往复运动；外壳，外壳是通过沉头螺钉固定在托盘固定支架上；大限位滑块，大限位滑块通过平垫片和沉头螺钉固定在连接轴下面；小限位滑块通过小压缩弹簧和沉头螺钉固定在大限位滑块两侧；上盖，上盖通过沉头螺钉固定在外壳上面；大压缩弹簧，大压缩弹簧固定在上盖上面；连接轴，连接轴，一端固定按钮帽，连接轴套在大压缩弹簧里面，穿透经过上盖，另外一端固定到大限位滑块；本设计有效的降低了加工成本，结构设计简单，小巧；一种按压式导轨工装适用于内部活动空间狭小，安装不方便，解决了在控制柜和箱式壳体产品内部需要做灵活安装调整位置元器件安装。

同时优化设计了一种抽拉式导轨工装，包括： 3销轴的一端固定在拉手上，另外一端卡住在1导轨背面的长腰型孔里面，3销轴外面套了一个6小压缩弹簧。

通过向外抽拉拉手，从而使得3销轴离开1导轨背面的长腰型孔，使得导轨工装可以在导轨上做上下往复运动。

关键词：按压式；抽拉式；导轨；工装；压缩弹簧；限位滑块引言目前关于在控制柜和箱式产品壳体里面，常采用直接固定在壳体背面，不能做到在灵活安装调整位置的产品安装。

目前是通过把元器件固定到托盘上，托盘固在机柜前面。

没有更新优化之前的产品出货使用的状态是，固定在机柜前面的元器件笨重，导致元器件后面下坠变形，并且在运输中会存在上下颠簸震动导致元器件松动，存在安全隐患。

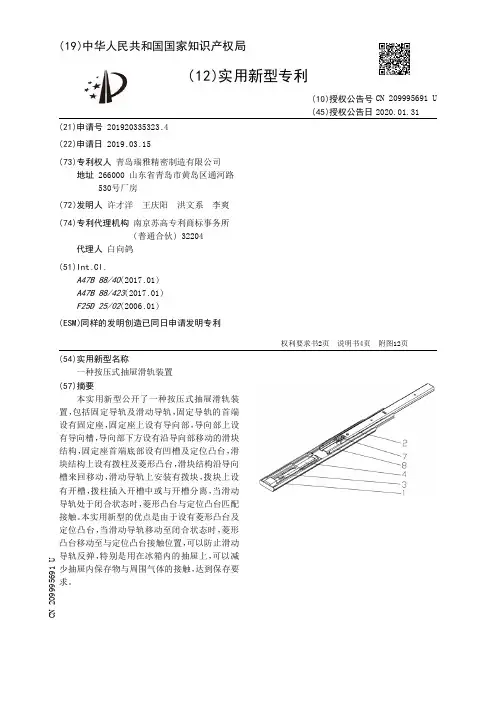

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920335323.4(22)申请日 2019.03.15(73)专利权人 青岛瑞雅精密制造有限公司地址 266000 山东省青岛市黄岛区通河路530号厂房(72)发明人 许才洋　王庆阳　洪文系　李爽　(74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 白向鸽(51)Int.Cl.A47B 88/40(2017.01)A47B 88/423(2017.01)F25D 25/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种按压式抽屉滑轨装置(57)摘要本实用新型公开了一种按压式抽屉滑轨装置，包括固定导轨及滑动导轨，固定导轨的首端设有固定座，固定座上设有导向部，导向部上设有导向槽，导向部下方设有沿导向部移动的滑块结构，固定座首端底部设有凹槽及定位凸台，滑块结构上设有拨柱及菱形凸台，滑块结构沿导向槽来回移动，滑动导轨上安装有拨块，拨块上设有开槽，拨柱插入开槽中或与开槽分离，当滑动导轨处于闭合状态时，菱形凸台与定位凸台匹配接触。

本实用新型的优点是由于设有菱形凸台及定位凸台，当滑动导轨移动至闭合状态时，菱形凸台移动至与定位凸台接触位置，可以防止滑动导轨反弹，特别是用在冰箱内的抽屉上，可以减少抽屉内保存物与周围气体的接触，达到保存要求。

权利要求书2页 说明书4页 附图12页CN 209995691 U 2020.01.31C N 209995691U权　利　要　求　书1/2页CN 209995691 U1.一种按压式抽屉滑轨装置，其特征在于，包括固定导轨(1)及滑动导轨(2)，所述滑动导轨(2)滑动安装在所述固定导轨(1)上，所述固定导轨(1)的首端设有固定座(3)，所述固定座(3)上设有沿所述固定导轨(1)的长度方向上设置的导向部(33)，所述导向部(33)上设有导向槽(331)，所述导向部(33)下方设有沿所述导向部(33)移动的滑块结构(4)，所述滑块结构(4)与所述固定座(3)之间通过压簧(9)连接，所述固定座(3)首端底部设有凹槽(31)及定位凸台(32)，所述定位凸台(32)位于所述凹槽(31)内，所述滑块结构(4)上设有拨柱(51)及菱形凸台(61)，所述拨柱(51)及所述菱形凸台(61)位于所述导向槽(331)内，所述滑块结构(4)沿所述导向槽(331)来回移动，所述凹槽(31)与所述导向槽(331)连通，所述滑动导轨(2)上安装有拨块(7)，所述拨块(7)上设有开槽(71)，所述拨柱(51)插入所述开槽(71)中或与所述开槽(71)分离，当所述滑动导轨(2)处于闭合状态时，所述菱形凸台(61)与所述定位凸台(32)匹配接触。

专利名称：按压式阻尼滑轨
专利类型：发明专利
发明人：张扬
申请号：CN202010696889.7申请日：20200720
公开号：CN111728401A
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本发明公开了一种按压式阻尼滑轨，包括外轨、内轨、阻尼装置和反弹装置，内轨与外轨相配合，阻尼装置设于外轨的一端，反弹装置与阻尼装置相配合，内轨的底端设有锁钩，锁钩与反弹装置、阻尼装置对应设置。

通过设有反弹装置，使得当外力按压作用在与内轨固定的抽屉时，通过反弹装置的作用，可以带动内轨移动，实现抽屉的弹出，无需手动拉动抽屉，即可实现抽屉端面与柜体外端面相分开，便于后续将抽屉拉开；设有阻尼装置，使得抽屉需要推回时，通过阻尼装置，对内轨的移动提供阻尼力，防止了内轨的快速推回，有效防止了抽屉与柜体发生碰撞和产生噪音，保证了抽屉与滑轨的使用寿命。

申请人：佛山市磐炬精密五金科技有限公司
地址：528313 广东省佛山市顺德区杏坛镇七滘工业园光华区二路13号
国籍：CN
代理机构：佛山市原创智慧知识产权代理事务所(普通合伙)
代理人：廖紫兰
更多信息请下载全文后查看。

专利名称：一种滑轨式抽屉
专利类型：实用新型专利
发明人：罗志明
申请号：CN201120114555.0申请日：20110419
公开号：CN201977220U
公开日：
20110921
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种滑轨式抽屉，滑轨式抽屉包括抽屉、滑轨和箱体，每个抽屉使用两个滑轨与箱体连接，滑轨采用三节滑轨，三节滑轨包括上轨、中轨和底轨，中轨具有两个安装支撑平面，即上部安装支撑平面和下部安装支撑平面，上轨套装在中轨上部安装支撑平面上，底轨套装在下部安装支撑平面上，上轨下部设置上轨齿条滑轮架，底轨上部设置底轨齿条滑轮架，上轨齿条滑轮架与底轨齿条滑轮架之间采用齿轮传动；在上轨末端设置复位器，在底轨末端设置阻尼器。

与现有技术相比，本实用新型滑轨式抽屉采用三节滑轨，在保证导向准确、实现抽屉整体拉出的基础上，可以实现平稳操作、自动复位的三节滑轨，可以用于高档厨柜、高档家具、高档办公桌等领域。

申请人：东莞市博锐特五金塑胶制品有限公司
地址：523000 广东省东莞市虎门镇树田树安工业区厂房一至三层
国籍：CN
代理机构：北京中誉威圣知识产权代理有限公司
更多信息请下载全文后查看。

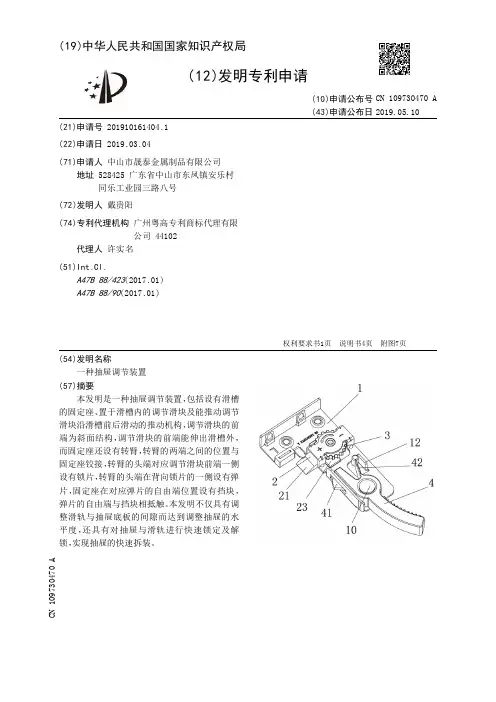

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910161404.1(22)申请日 2019.03.04(71)申请人 中山市晟泰金属制品有限公司地址 528425 广东省中山市东凤镇安乐村同乐工业园三路八号(72)发明人 戴贵阳　(74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 许实名(51)Int.Cl.A47B 88/423(2017.01)A47B 88/90(2017.01)(54)发明名称一种抽屉调节装置(57)摘要本发明是一种抽屉调节装置，包括设有滑槽的固定座、置于滑槽内的调节滑块及能推动调节滑块沿滑槽前后滑动的推动机构，调节滑块的前端为斜面结构，调节滑块的前端能伸出滑槽外，而固定座还设有转臂，转臂的两端之间的位置与固定座铰接，转臂的头端对应调节滑块前端一侧设有锁片，转臂的头端在背向锁片的一侧设有弹片，固定座在对应弹片的自由端位置设有挡块，弹片的自由端与挡块相抵触。

本发明不仅具有调整滑轨与抽屉底板的间隙而达到调整抽屉的水平度，还具有对抽屉与滑轨进行快速锁定及解锁，实现抽屉的快速拆装。

权利要求书1页 说明书4页 附图7页CN 109730470 A 2019.05.10C N 109730470A权　利　要　求　书1/1页CN 109730470 A1.一种抽屉调节装置，其特征在于：包括设有滑槽（11）的固定座（1）、置于滑槽（11）内的调节滑块（2）及能推动调节滑块（2）沿滑槽（11）前后滑动的推动机构，调节滑块（2）的前端为斜面结构（21），且调节滑块（2）的前端能伸出滑槽（11）外。

2.根据权利要求1所述抽屉调节装置，其特征在于，所述的推动机构为一安装于固定座（1）上、且位于调节滑块（2）侧方的转轮（3），转轮（3）能相对固定座（1）旋转，转轮（3）与调节滑块（2）之间设有螺旋槽（31）及凸起（22），凸起（22）置于螺旋槽（31）内，旋转转轮（3）能致使凸起（22）相对螺旋槽（31）滑动，从而使得调节滑块（2）沿滑槽（11）前后滑动。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920279115.7(22)申请日 2019.03.06(73)专利权人 宜华生活科技股份有限公司地址 515834 广东省汕头市澄海区莲下镇槐东工业区(72)发明人 颜敏　朱倩倩　刘子欢　孙香　蔡琦　高静　王华　黄琼涛　(74)专利代理机构 南京君陶专利商标代理有限公司 32215代理人 沈根水(51)Int.Cl.A47B 95/00(2006.01)A47B 88/90(2017.01)(54)实用新型名称按压式抽屉开关(57)摘要本实用新型涉及一种按压式抽屉开关，包括按压器、按压器固定装置和推动器；按压器包括按扣和柱状连接件，按压器固定装置两端为长方形，中间设有下凹圆弧，推动器中部为长方体，两端翘起，中部设有一通孔，内设旋转轴；柱状连接件一端连接按扣，一端靠近推动器上端翘起，按压器固定装置两端安装于柜体侧板上，中间下凹圆弧放置柱状连接件，推动器设于抽屉后壁板外侧，柜体两侧板后端相应位置设有两个圆形槽，旋转轴两端放于圆形槽内，使推动器以旋转轴为旋转点进行旋转。

优点：1）使用方便、快捷，解决人手没有空闲时无法拉抽屉的问题。

2）制作简单，成本较低，适合于大批量生产。

3）满足不同尺寸的抽屉和柜体使用，不影响柜体外观，简洁实用。

权利要求书1页 说明书3页 附图2页CN 211559406 U 2020.09.25C N 211559406U1.按压式抽屉开关，其特征是包括按压器、按压器固定装置和推动器；其中，所述按压器包括按扣（1）和柱状连接件（2），所述按压器固定装置两端为长方形，中间设有下凹圆弧，其半径大于柱状连接件半径，所述推动器（4）中部为长方体，上下两端翘起，中部设有一通孔，通孔内设有一旋转轴（5）；所述柱状连接件一端连接按扣，一端距离推动器上端翘起1-20mm，所述按压器固定装置（3）两端安装于柜体侧板上，中间下凹圆弧放置柱状连接件，推动器设于抽屉后壁板外侧，柜体两侧板后端设有两个圆形槽，旋转轴两端放于圆形槽内，固定推动器，推动器以旋转轴为旋转点进行旋转。

专利名称：一种简易抽屉滑轨装置专利类型：实用新型专利
发明人：朱闯
申请号：CN201922464052.5申请日：20191231
公开号：CN211883006U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种简易抽屉滑轨装置，包括抽屉、侧安装支架、三角稳定架、安装板、底滑轨，侧安装支架两侧位置焊接安装有三角稳定架，侧安装支架与三角稳定架焊接一体使用螺钉安装在板体两侧，两侧安装支架之间使用螺钉紧固安装有安装板，安装板板体纵向安装有两个底滑轨，底滑轨与抽屉底板连接安装，底滑轨对抽屉有一定支撑作用，一种简易抽屉滑轨装置，本装置设计适用于抽屉的新型抽拉结构，侧安装支架定位安装，三角稳定架保证安装板的安装稳定，抽屉与底滑轨的运动滑块连接安装，运动滑块运动带动抽屉实现抽拉动作，辅助滑轨做运动滑块的导向辅助，滚珠做运动滑块的运动辅助，运动滑块结构强度高可以很好的支撑抽屉向外运动作业。

申请人：深圳市智佳能自动化有限公司
地址：518110 广东省深圳市龙华新区观澜大布头路330号B栋
国籍：CN
更多信息请下载全文后查看。

(10)申请公布号 (43)申请公布日 2015.01.07C N 104271000A (21)申请号 201380020801.8(22)申请日 2013.04.1210-2012-0040570 2012.04.18 KRA47B 88/08(2006.01)A47B 88/00(2006.01)(71)申请人SEGOS 株式会社地址韩国仁川市申请人朴允植(72)发明人朴允植 车贤昊(74)专利代理机构北京天盾知识产权代理有限公司 11421代理人陈红燕(54)发明名称抽屉用滑轨装置(57)摘要公开一种抽屉用滑轨装置。

根据本发明的实施例，抽屉拉出时，使得中间轨道及内侧轨道一同移动，从而能够提高滑动装置的负重支承力，抽屉能够顺利拉出，能够在抽屉拉出过程中防止发生下垂或噪声，使得自动关闭部件的运转轨道的高度降低，使得中间轨道的长度延长至运转轨道的上侧，从而能够使得在轨道的结构性强度不下降的同时，自动关闭部件的运转范围延长或缩短，在滑动装置中附加了自动关闭部件，因此，如果原来打开的抽屉推入至既定的范围，则使得抽屉可以自动推入至关闭的位置，能够防止关闭状态的抽屉因使用者意图之外的原因而打开。

(30)优先权数据(85)PCT国际申请进入国家阶段日2014.10.20(86)PCT国际申请的申请数据PCT/KR2013/003098 2013.04.12(87)PCT国际申请的公布数据WO2013/157784 KO 2013.10.24(51)Int.Cl.权利要求书2页 说明书12页 附图12页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书2页 说明书12页 附图12页(10)申请公布号CN 104271000 A1.一种抽屉用滑轨装置，以使抽屉相对于在收纳主体中形成的收纳空间推入或拉出的方式进行引导，其特征在于，该抽屉用滑轨装置包括：外侧轨道，其一面固定于所述收纳主体和所述抽屉中任一者；中间轨道，其以能够滑移的方式沿与所述外侧轨道的长度方向平行的方向结合于所述外侧轨道；内侧轨道，其以能够滑移的方式沿与所述中间轨道的长度方向平行的方向结合于所述中间轨道，并且该内侧轨道固定于所述收纳主体和所述抽屉中另一者；以及自动关闭部件，其结合于所述外侧轨道；所述自动关闭部件包括：关闭部件主体，其结合于所述外侧轨道的另一面的一侧端部；运转轨道，其从所述关闭部件主体向所述外侧轨道的另一侧凸出形成，并形成有具备直线部和弯曲部的引导槽，该直线部与所述抽屉拉出的方向平行，该弯曲部自所述直线部的端部以向与所述直线部不同的方向弯曲的形状延长；滑动器，其以能够沿所述运转轨道的长度方向滑移的方式结合于所述运转轨道；运转销，其一端部插入所述引导槽，另一端部贯通所述滑动器并凸出；以及弹性体，其一端部固定于所述关闭部件主体，另一端部固定于所述滑动器，该弹性体向所述关闭部件主体弹性支承所述滑动器；当所述抽屉拉出时，所述滑动器接触于所述中间轨道并所述内侧轨道与所述中间轨道一同移动，直至所述运转销的一端部经由所述直线部达到所述弯曲部。

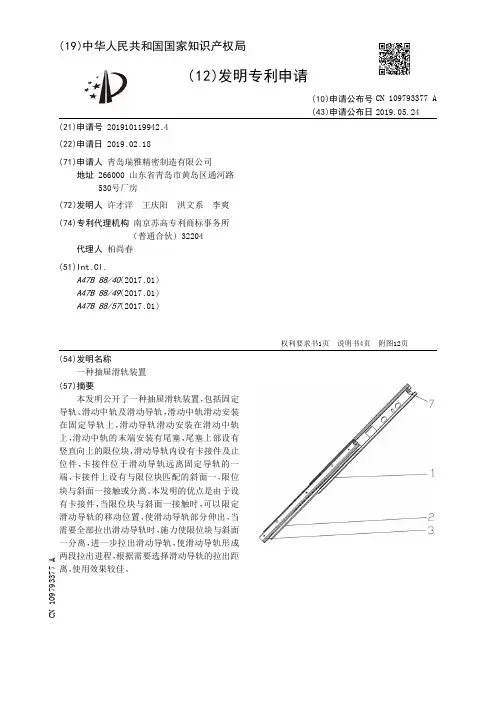

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910119942.4(22)申请日 2019.02.18(71)申请人 青岛瑞雅精密制造有限公司地址 266000 山东省青岛市黄岛区通河路530号厂房(72)发明人 许才洋　王庆阳　洪文系　李爽　(74)专利代理机构 南京苏高专利商标事务所(普通合伙) 32204代理人 柏尚春(51)Int.Cl.A47B 88/40(2017.01)A47B 88/49(2017.01)A47B 88/57(2017.01)(54)发明名称一种抽屉滑轨装置(57)摘要本发明公开了一种抽屉滑轨装置，包括固定导轨、滑动中轨及滑动导轨，滑动中轨滑动安装在固定导轨上，滑动导轨滑动安装在滑动中轨上，滑动中轨的末端安装有尾塞，尾塞上部设有竖直向上的限位块，滑动导轨内设有卡接件及止位件，卡接件位于滑动导轨远离固定导轨的一端，卡接件上设有与限位块匹配的斜面一，限位块与斜面一接触或分离。

本发明的优点是由于设有卡接件，当限位块与斜面一接触时，可以限定滑动导轨的移动位置，使滑动导轨部分伸出，当需要全部拉出滑动导轨时，施力使限位块与斜面一分离，进一步拉出滑动导轨，使滑动导轨形成两段拉出进程，根据需要选择滑动导轨的拉出距离，使用效果较佳。

权利要求书1页 说明书4页 附图12页CN 109793377 A 2019.05.24C N 109793377A权　利　要　求　书1/1页CN 109793377 A1.一种抽屉滑轨装置，其特征在于，包括固定导轨(1)、滑动中轨(2)及滑动导轨(3)，所述滑动中轨(2)滑动安装在所述固定导轨(1)上，所述滑动导轨(3)滑动安装在所述滑动中轨(2)上，所述滑动中轨(2)的末端安装有尾塞(4)，所述尾塞(4)上部设有竖直向上的限位块(41)，所述滑动导轨(3)内设有卡接件(5)及止位件(6)，所述卡接件(5)位于所述滑动导轨(3)远离所述固定导轨(1)的一端，所述卡接件(5)上设有与所述限位块(41)匹配的斜面一(521)，所述限位块(41)与所述斜面一(521)接触或分离。
