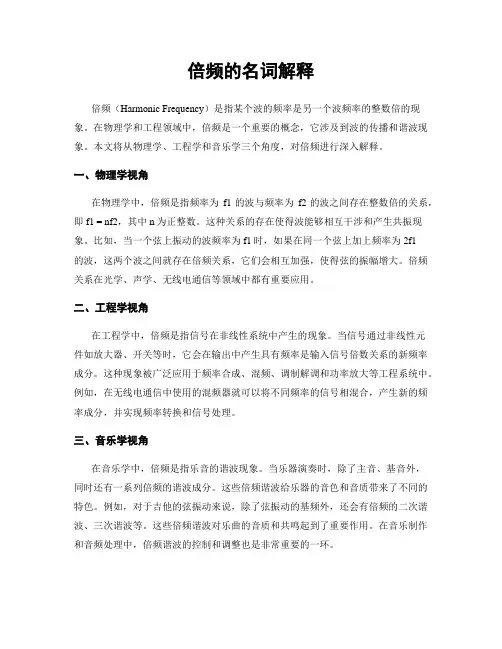

倍频的名词解释倍频（Harmonic Frequency）是指某个波的频率是另一个波频率的整数倍的现象。
在物理学和工程领域中，倍频是一个重要的概念，它涉及到波的传播和谐波现象。
本文将从物理学、工程学和音乐学三个角度，对倍频进行深入解释。
一、物理学视角在物理学中，倍频是指频率为f1的波与频率为f2的波之间存在整数倍的关系，即f1 = nf2，其中n为正整数。
这种关系的存在使得波能够相互干涉和产生共振现象。
比如，当一个弦上振动的波频率为f1时，如果在同一个弦上加上频率为2f1的波，这两个波之间就存在倍频关系，它们会相互加强，使得弦的振幅增大。
倍频关系在光学、声学、无线电通信等领域中都有重要应用。
二、工程学视角在工程学中，倍频是指信号在非线性系统中产生的现象。
当信号通过非线性元件如放大器、开关等时，它会在输出中产生具有频率是输入信号倍数关系的新频率成分。
这种现象被广泛应用于频率合成、混频、调制解调和功率放大等工程系统中。
例如，在无线电通信中使用的混频器就可以将不同频率的信号相混合，产生新的频率成分，并实现频率转换和信号处理。
三、音乐学视角在音乐学中，倍频是指乐音的谐波现象。
当乐器演奏时，除了主音、基音外，同时还有一系列倍频的谐波成分。
这些倍频谐波给乐器的音色和音质带来了不同的特色。
例如，对于吉他的弦振动来说，除了弦振动的基频外，还会有倍频的二次谐波、三次谐波等。
这些倍频谐波对乐曲的音质和共鸣起到了重要作用。
在音乐制作和音频处理中，倍频谐波的控制和调整也是非常重要的一环。
综上所述，倍频是一个具有广泛应用的重要概念，它涉及到物理学、工程学和音乐学等多个领域。
无论是在波的传播和干涉、非线性系统中的信号处理，还是在乐器的音色特色中，倍频都发挥着重要作用。
通过对倍频的深入解释和理解，我们可以更好地应用和控制倍频现象，提高系统性能和音乐品质。
因此，倍频在不同领域的应用和研究将会持续深入，对于科学技术和艺术的发展有着重要的推动作用。
"分频"是说通过分频电路,将输入信号的频率进行降低后再输出.经过处理后,输出的信号频率如果是输入信号频率的1/2,叫2分频率;1/3,叫3分频;1/n,叫n分频;分频电路一般可以用数字电路来完成.2-4分频电路,可以用D或者JK触发器来实现.比如2分频原理就是让输入信号有两个脉冲时,输出端才出现一个脉冲,那么假如说输入信号为1000Hz,也就是输入信号每秒种有1000个脉冲,按照上面的原理,每2个输入脉冲才产生一个输出脉冲,那么输出信号就是500Hz,输出信号频率就变成了输入信号的1/2.如果要实现任意进制的分频,简单而且实用的电路是采用计数器电路.集成计数器芯片有74系列的74ls190、74ls191、74ls192等,以及40系列的CD4029等.实现n进制分频的原理是这样的:假如一个二进制计数器,如果计数到了5,那么4个输出端从高位到低位的状态是0101,按照8421码,这个输出就是5,我们可以将这4个输出端从高位到低位的第2、4个输出端的信号接到一个与门的输入端,按照与门的工作特性,只有当两个输入都为1时,输出才为1,而计数器计数到5时,也就是说计数的输入端信号有5个脉冲时,计数的输出端从高位到低位的第2、4个输出端的信号正好都为1,与门才输出1,除此之外的任何情况,与门的两个输入端都不可能同时为1,这就实现了5分频.与"分频"概念对应的还有"倍频".倍频就是使输出端信号频率为输入端信号频率的倍数,实现输出频率为输入频率2、3、4、n倍的电路,分别叫2倍频、3倍频、4倍频、n倍频电路.至于现实中电脑术语里提到的"分频"和"倍频",那是说的是CPU与总线、外设之间工作频率的关系.为什么会有分频、倍频这个说法,按照标准微机原理教科书的说法是，CPU的工作频率可以很高,但是有些外部设备如硬盘、软盘,按照现在技术手段,把他们的工作频率设计成到达CPU的工作频率是不可能的.也就是说,一般情况下,CPU的工作频率永远是高于外部设备的,为了协调CPU与外部设备的工作时序,就只有进行"分频"、"倍频"处理.__原先并没有倍频概念，CPU的主频和系统总线的速度是一样的，但CPU的速度越来越快，倍频技术也就应允而生。
设计应用技术ＤＯＩ：１０．１９３９９／ｊ．ｃｎｋｉ．ｔｐｔ．２０２３．０５．０１３一种W波段八倍频放大芯片的设计傅琦，高显（中国电子科技集团公司第十三研究所，河北石家庄050051）摘要：介绍了基于砷化镓（GaAs）伪形态高电子迁移率晶体管（pseudo-morphology High Electron Mobility Transistor，pHEMT）工艺，输出信号为W波段的八倍频放大芯片的设计方法。
通过合理划分电路方案，将倍频器方案设计为输入频率经过四倍频器在Q波段进行放大，最后通过二倍频输出W波段信号。
基于上述方案，设计了一款输入频率为10.8～11.5 GHz、输出频率为86.4～92 GHz的八倍频多功能芯片。
芯片通过探针台在片测试，在工作频带内七次谐波抑制均优于15 dBc，九次谐波抑制均优于20 dBc，输出功率大于0 dBm。
关键词：砷化镓（GaAs）；单片微波集成电路（MMIC）；八倍频；W波段Design of A W-Band Octave Amplifier ChipFU Qi, GAO Xian(The 13th Research Institute, CETC, Shijiazhuang 050051, China)Abstract: This paper introduces the design method of an octave amplifier chip with W-band output signal based on the pseudo-morphology High Electron Mobility Transistor (pHEMT) technology of GaAs. By reasonably dividing the circuit scheme, the frequency multiplier scheme is designed such that the input frequency is amplified in Q-band by quadrupler, and finally the W-band signal is output by frequency doubling. Based on the above scheme, an octave multifunctional chip with input frequency of 10.8～11.5 GHz and output frequency of 86.4～92 GHz is designed.The chip passed the probe station on-chip test, and the seventh harmonic suppression is better than 15 dBc, the ninth harmonic suppression is better than 20 dBc, and the output power is greater than 0 dBm.Keywords: GaAs; Monolithic Microwave Integrated Circuit (MMIC); octave; W-band0 引 言随着人们对通信容量、频谱带宽、组件小型化等需求的日益提高，W波段收发组件、接收组件在星间通信、扫描成像、测损、车载雷达以及无人机探测等领域得到广泛应用[1-3]。
0617245基于多项式的记忆型数字基带预失真器刊,中/王勇//西安电子科技大学学报.2006,33(2).223226,286(D)一种五相混合式步进电动机驱动器的设计与实现(见0616924)1040振荡技术与振荡器、谐振回路0617246分布式振荡器相位噪声=Phase noi se in distributed os cillators 刊,英/C.J.White and A.Hajimir i//Electron ics Letters.2002,38(23).1453(E)0617247基于半速率锁相环的5Gb/s CMOS 单片时钟恢复电路刊,中/仇应华//固体电子学研究与进展.2006,26(1).7276(D)0617248C 波段微波低相位噪声介质振荡源刊,中/吴礼群//固体电子学研究与进展.2006,26(1).6063,68(D)0617249超宽带极窄脉冲设计与产生刊,中/樊孝明//现代雷达.2006,28(3).8790(G)超宽带(UWB)技术是以持续时间极短的脉冲作为传输载体进行数据通信的无线新技术。
基于BJT 雪崩特性,本文采用并行同时触发的工作方式,设计并产生了高重复速率的UWB 脉冲电路发生器,极大地减少了时延,缩短了上升时间,提高了脉冲的幅度,并从等效电路法的观点分析计算了脉冲的特性参数,理论结果与实测结果具有较好的一致性。
参50617250基于DSP 和DDS 技术的硅微谐振器智能驱动源设计刊,中/夏敦柱//测控技术.2006,25(4).8588(L)介绍了硅微静电梳状谐振器的静电驱动工作原理,重点提出了基于DSP 芯片和DDS 技术的智能驱动源系统设计框架。
详细分析了数字电路部分的接口技术和模拟电路部分中的微弱信号检测技术。
结合实验数据和扫频曲线,指出在不同真空度环境下谐振器的各种扫频方法。
参61070倍频器、分频器、混频器、变频器、移相器0617251采用准相位匹配LiNbO3波长变换器的1THz 多信道光学移频器=1THz multi channel optical frequency f q L N O3刊,英O T ,M L ,3(3)56()0617252混频器系统微分频率注入线性化技术=Diffrenece fre quecy inject ion linearisation technique for mixer systems 刊,英/M.Chongcheawchamnan,C.Y.Ng//Electron ics Letters.2002,38(23).1450(E)061725316GHz CMOS 4:1分频器刊,中/刘丽//固体电子学研究与进展.2006,26(1).6971,119(D)采用T SMC0.18m 标准CMOS 工艺实现了一种4:1分频器。
场效应管、三极管倍频器一、实验目的1、 理解场效应管、三极管的非线性特性；2、 理解场效应管、三极管倍频器的工作原理。
二、实验内容1、观察倍频器输出信号频率与输入信号频率的关系。
三、实验仪器1、20MHz 示波器 一台2、数字万用表 一块3、调试工具 一套四、实验原理设1u （频率为1f ）为输入信号电压，将1u 输入到非线性器件，若非线性器件的伏安特性)(u f i =用幂级数近似，则在静态工作点电压V Q 上展开的台劳级数为+++++=+=nn Q u a u a u a a u V f i 12121101)( （4－1）式中， n a a a 10、是各次方项的系数，它们与静态工作点电压V Q 有关。
由式4－1可见，当非线性器件输入一个电压信号时，器件的响应电流中存在着这个电压的平方项，即存在1f 的二倍频成分。
选择平方律特性好的非线性器件，并在后级加入选频网络（谐振频率为12f ），就可实现二倍频的功能。
场效应管和晶体三极管组成的谐振放大器就是由非线性器件（场效应管、三极管）和选频网络组成的，因此可实现倍频的功能。
实验电路如图4－1和4－2所示。
R2Q1C3CC1R3C1TT1D1D2T1+12VTP1图4－1 场效应管倍频器C17R28Q2R30C18C19R31 CC2R27 W3T2+12VTT2TP5图4－2 三极管倍频器五、实验步骤1、场效应管倍频器（1）连接实验电路在主板上正确插好小信号放大器模块，开关K1、K2、K3、K5向左拨。
主板GND接模块GND，主板+12V 接模块+12V。
检查连线正确无误后打开实验箱左侧的船形开关，K1向右拨，若正确连接，则模块上的电源指示灯LED1亮。
（2）输入信号参考低频信号源的使用方法，用低频信号源产生频率f1＝5.35MHz，峰峰值约500mV的正弦波信号，将此信号接入到TP1。
（3）观察倍频器的输出波形用示波器在TT1处测量，调节T1、CC1使TT1处信号的峰峰值最大不失真。

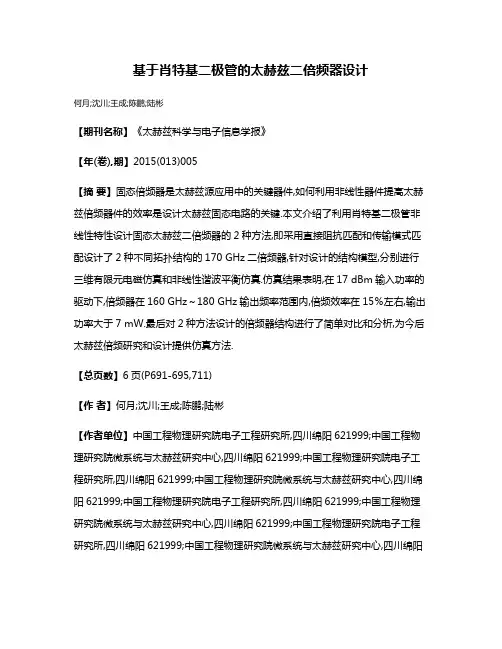

基于肖特基二极管的太赫兹二倍频器设计何月;沈川;王成;陈鹏;陆彬【期刊名称】《太赫兹科学与电子信息学报》【年(卷),期】2015(013)005【摘要】固态倍频器是太赫兹源应用中的关键器件,如何利用非线性器件提高太赫兹倍频器件的效率是设计太赫兹固态电路的关键.本文介绍了利用肖特基二极管非线性特性设计固态太赫兹二倍频器的2种方法,即采用直接阻抗匹配和传输模式匹配设计了2种不同拓扑结构的170 GHz二倍频器,针对设计的结构模型,分别进行三维有限元电磁仿真和非线性谐波平衡仿真.仿真结果表明,在17 dBm输入功率的驱动下,倍频器在160 GHz～180 GHz输出频率范围内,倍频效率在15％左右,输出功率大于7 mW.最后对2种方法设计的倍频器结构进行了简单对比和分析,为今后太赫兹倍频研究和设计提供仿真方法.【总页数】6页(P691-695,711)【作者】何月;沈川;王成;陈鹏;陆彬【作者单位】中国工程物理研究院电子工程研究所,四川绵阳621999;中国工程物理研究院微系统与太赫兹研究中心,四川绵阳621999;中国工程物理研究院电子工程研究所,四川绵阳621999;中国工程物理研究院微系统与太赫兹研究中心,四川绵阳621999;中国工程物理研究院电子工程研究所,四川绵阳621999;中国工程物理研究院微系统与太赫兹研究中心,四川绵阳621999;中国工程物理研究院电子工程研究所,四川绵阳621999;中国工程物理研究院微系统与太赫兹研究中心,四川绵阳621999;中国工程物理研究院电子工程研究所,四川绵阳621999;中国工程物理研究院微系统与太赫兹研究中心,四川绵阳621999【正文语种】中文【中图分类】TN771【相关文献】1.基于肖特基势垒二极管的太赫兹固态倍频源和检测器研制 [J], 姚常飞;周明;罗运生;许从海;寇亚男;陈以钢2.基于肖特基二极管的太赫兹二倍频器设计 [J], 何月;沈川;王成;陈鹏;陆彬;3.基于二极管三维模型的太赫兹倍频器研究 [J], 李理;张勇;赵伟;钟伟;刘双;卢秋全;徐锐敏4.基于肖特基二极管的太赫兹准光探测器设计方法与成像性能研究 [J], 李明迅;牟进超;郭大路;乔海东;马朝辉;吕昕5.基于肖特基二极管的宽带低本振功率太赫兹四次谐波混频器 [J], 杨益林;张波;纪东峰;王依伟;赵向阳;樊勇因版权原因，仅展示原文概要，查看原文内容请购买。
