变频器故障代码、原因、及处理在工业自动化领域，变频器是一种常用的电力控制设备，它能够通过改变电源的频率来调节电机的转速，从而实现节能、调速等目的。
然而，在变频器的使用过程中，可能会出现各种故障，此时，准确理解和处理故障代码就显得至关重要。
一、常见的变频器故障代码1、“OC”过电流故障这是变频器最常见的故障之一。
可能的原因包括电机短路、负载突然增大、变频器输出侧短路等。
当出现“OC”故障代码时，应首先检查电机和电缆是否存在短路现象，然后检查负载是否异常增大，如机械部件卡住等。
2、“OU”过电压故障通常是由于电源电压过高、减速时间设置过短或者制动电阻选择不当等原因引起。
解决此故障需要检查电源电压是否稳定，合理调整减速时间，并根据实际情况选择合适的制动电阻。
3、“UV”欠电压故障可能是电源输入电压过低、电源缺相或者变频器内部电路故障导致。
此时，需要测量电源电压是否正常，检查电源线是否有松动或断线的情况，若电源正常，则可能是变频器内部故障，需要专业人员进行维修。
4、“OH”过热故障变频器过热可能是由于环境温度过高、散热风扇故障、风道堵塞或者过载运行时间过长等原因造成。
遇到这种情况，应检查散热系统是否正常工作，清理风道，确保变频器在合适的环境温度下运行，并避免长时间过载。
5、“GF”接地故障一般是电机或电缆的接地短路引起。
需要仔细检查电机和电缆的绝缘情况，排除接地短路点。
二、故障原因分析1、外部因素（1）电源问题：电源电压波动、电源缺相、电源谐波等都可能影响变频器的正常运行。
（2）负载突变：如机械部件突然卡死、物料堆积等，会导致电机负载瞬间增大。
（3）环境因素：高温、潮湿、灰尘多等恶劣环境会影响变频器的散热和电气性能。
2、内部因素（1）硬件故障：如功率模块损坏、电容老化、电路板故障等。
（2）软件问题：变频器的控制程序出现错误或异常。
三、故障处理方法1、查看操作手册当变频器出现故障代码时，首先应查阅对应的操作手册，了解该故障代码的详细含义和可能的原因。
变频器常见故障及分析变频器是一种将电源的直流电转换成交流电的电力调节设备。
它常用于控制交流电动机的转速和转矩，广泛应用于工业自动化领域。
由于长时间使用、不当操作等原因，变频器常常会出现故障。
下面我们将介绍一些常见的变频器故障及分析。
1. 过热故障：变频器在工作过程中会产生较大的热量，如果散热不良或工作环境温度较高，就容易出现过热故障。
这会导致变频器自动停机，严重时还可能损坏部件。
解决办法是检查散热装置是否正常工作，清洁变频器周围的灰尘，增加通风设施等。
2. 输入电压不稳定：如果输入电压波动较大，变频器会无法正常工作，这会导致电动机输出转矩不稳定，转速不准确等问题。
通常可以通过安装稳定电源设备或滤波器来解决该问题。
3. 输出电压不稳定：输出电压不稳定会导致电动机运行不稳定，甚至损坏电机。
这可能是由于控制回路故障、输出滤波电容损坏等原因引起的。
需要检查控制回路，更换损坏的滤波电容等。
4. 过电流故障：当电动机负载过大或变频器输出电流异常时，会发生过电流故障。
这可能是由于电路故障、过载、短路等原因引起的。
解决方法是检查电路连接是否良好，减少电动机负载等。
5. 震荡故障：在变频器工作过程中，如果发生电机震荡、共振等现象，会导致机械部件破损、电机过热等问题。
这可能是由于电机参数设置不当、变频器输出频率太高等原因引起的。
需要重新设置电机参数，降低输出频率等。
6. 输电线路故障：输电线路故障可能导致变频器无法正常工作。
这可能是由于线路接触不良、老化、断路等原因引起的。
需要检查线路连接是否良好，及时更换老化的线路等。
变频器常见故障包括过热故障、输入电压不稳定、输出电压不稳定、过电流故障、震荡故障和输电线路故障等。
我们可以通过检查散热装置、稳定电源设备、滤波器、控制回路、电路连接等来解决这些故障。
正确的操作和及时维护也可以有效降低变频器故障发生的概率。
变频器常见故障及处理方法
一、变频器故障产生原因
1、变频器内部故障原因：
（1）变频器电源纹波较大或瞬间开断，造成内部电路（如IC、TRIAC等）的损坏。
（2）变频器与负荷连接错误，使电路损坏。
（3）变频器内部电容不良、电感器不良导致电路损坏。
（4）变频器控制部件的维护保养不定期，导致电路的损坏。
（5）变频器电路元件和芯片的使用寿命已到终点，使其发生故障。
2、外界因素导致变频器故障：
（1）控制电路受到非电气性因素的影响，如腐蚀、潮湿、灰尘等，导致变频器发生故障。
（2）因变频器的散热不良而导致变频器运行热量过高，使其发生故障。
（3）变频器电磁辐射太强，使其受到电磁干扰，导致变频器故障。
三、变频器故障处理方法
1、在维修变频器故障时，首先应停止负荷设备运行，并断开电源，防止发生事故。
2、检查变频器的外部介面，如运行指示灯、故障指示灯、输入、输出等槽来识别故障点和异常情况。
3、根据检查结果，采取适当的措施，如更换变频器元件、检查变频器电路、检查接线端子等。
4、检查变频器外部电源条件，并根据电源状态正确调整变频器。
变频器跳闸故障的几个原因分析和处理方法
一、电源问题
1.1电源电压不稳定：电压超过或低于变频器所能接受的范围，会导致变频器跳闸。
处理方法是通过安装稳压装置或使用升压器来稳定电压。
1.2电源线路负载过重：电源线路负载过重时，变频器的电流可能会超过额定值，从而导致跳闸。
处理方法是减轻电源负载，增加电源线路的承载能力。
1.3电源线路接触不良：电源线路接触不良时，会造成电流不稳定，导致变频器跳闸。
处理方法是检查电源线路的连接情况，确保接触良好。
二、过载问题
2.1负载过重：变频器工作时负载过重，超过其额定负载能力时，会引起跳闸。
处理方法是减轻负载，使用更大容量的变频器或增加并联的变频器。
2.2短路故障：负载出现短路故障时，会导致变频器跳闸。
处理方法是检查负载的线路短路情况，及时修复短路点。
三、过电流保护问题
3.2电机故障：电机绕组短路或转子接地等故障，会引起过电流保护跳闸。
处理方法是检查电机的绝缘情况和接地情况，及时修复或更换故障部分。
3.3变频器参数设置不当：变频器参数设置不正确，可能导致过电流保护跳闸。
处理方法是根据电机的额定功率和负载情况，调整变频器的参数设置。
四、其他问题
4.1温度过高：变频器工作环境温度过高，会引起过温保护跳闸。
处理方法是确保变频器周围的通风良好，并采取降温措施，如增加散热器或风扇。
4.2地震或振动：地震或振动可能导致变频器内部元件松动或接触不良，引起跳闸故障。
处理方法是加强固定和防震措施，避免地震或振动对变频器造成影响。
变频器的常见故障原因及处理办法变频器（变频电器）是一种能够对电源电压和频率进行调节的设备，广泛应用于工业生产和家庭生活中。
然而，变频器在使用过程中可能会出现各种故障。
本文将介绍变频器的常见故障原因及处理办法。
首先，变频器故障原因及处理办法如下：1.电源故障：电源问题是变频器故障的常见原因之一、电源电压过低或过高可能导致变频器无法正常工作。
在这种情况下，需要检查电源供应是否稳定，修复电源问题或更换电源设备。
2.过载故障：过载是指变频器承受的负载超出其额定能力。
过载可能是由于外部负载过重或电机本身出现问题引起的。
解决过载故障的办法包括减少负载、更换电机或调整变频器的参数以提供更大的输出能力。
3.控制电路故障：控制电路故障可能是由于电路元件损坏或线路连接问题引起的。
在这种情况下，需要检查电路元件，更换损坏的元件或重新连接线路。
4.卡死故障：变频器的传动部分可能会由于过载或不良运行而卡住。
解决这个问题的方法是检查传动部分，清理或更换损坏的零件，确保其正常运行。
5.温度过高故障：变频器在运行过程中可能会产生过多的热量，导致温度过高故障。
这可能是由于环境温度过高、散热设备不良或负载过重引起的。
处理这个问题的方法包括增加散热设备、降低环境温度或减少负载。
6.通讯故障：变频器与其他设备进行通讯时可能会出现通讯故障。
这可能是由于通讯线路连接不良、通讯协议不匹配或故障设备引起的。
解决这个问题的方法包括检查通讯线路、更换不匹配的设备或重新设置通讯参数。
7.保护故障：保护功能是变频器的重要组成部分，可以保护其免受过载、短路和过热等问题的影响。
如果保护功能触发，需要进行故障分析并采取相应的措施来解决问题。
总结起来，变频器的常见故障原因包括电源故障、过载、控制电路故障、卡死、温度过高、通讯故障和保护故障。
解决这些故障的方法包括修复电源问题、减少负载、更换损坏的元件、清理传动部分、增加散热设备、检查通讯线路和重新设置保护参数等。

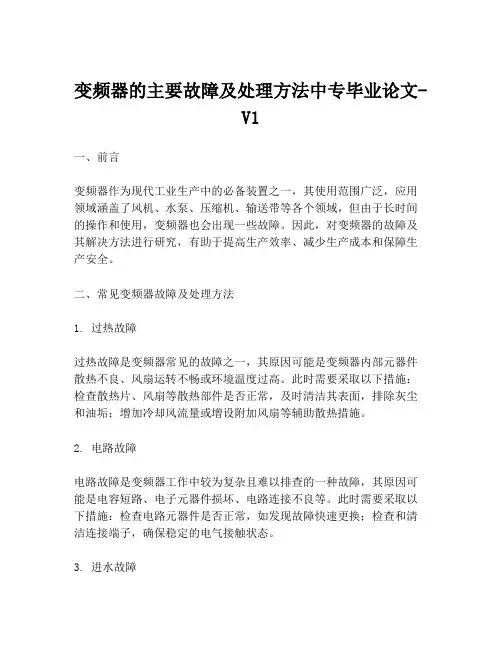

变频器的主要故障及处理方法中专毕业论文-V1一、前言变频器作为现代工业生产中的必备装置之一，其使用范围广泛，应用领域涵盖了风机、水泵、压缩机、输送带等各个领域，但由于长时间的操作和使用，变频器也会出现一些故障。
因此，对变频器的故障及其解决方法进行研究，有助于提高生产效率、减少生产成本和保障生产安全。
二、常见变频器故障及处理方法1. 过热故障过热故障是变频器常见的故障之一，其原因可能是变频器内部元器件散热不良、风扇运转不畅或环境温度过高。
此时需要采取以下措施：检查散热片、风扇等散热部件是否正常，及时清洁其表面，排除灰尘和油垢；增加冷却风流量或增设附加风扇等辅助散热措施。
2. 电路故障电路故障是变频器工作中较为复杂且难以排查的一种故障，其原因可能是电容短路、电子元器件损坏、电路连接不良等。
此时需要采取以下措施：检查电路元器件是否正常，如发现故障快速更换；检查和清洁连接端子，确保稳定的电气接触状态。
3. 进水故障进水故障是发生在变频器使用过程中的一种故障，由于进水导致变频器短路，从而出现异常。
此时需要采取以下措施：停止使用变频器，立即拆开进行检查，清洗设备内部。
4. 缺相故障缺相故障是由于电源相数不足或引线断开等导致的，出现故障时变频器不能输出电流。
此时需要采取以下措施：检查电源、干扰器、过滤器等元器件的接线是否正确；检查电器绝缘等级是否达标。
5. 风扇故障风扇故障是由于长期使用或者外力损伤导致的，可能会导致变频器过热。
此时需要采取以下措施：更换受损风扇，确保风扇正常运转。
6. 程序故障程序故障是由于变频器程序中的错误或者输入量错误导致的，该故障属于操作者的操作不当。
此时需要采取以下措施：检查程序是否正常，排除程序错误；检查数据输入是否正确。
7. 电源故障电源故障是由于电源电压不稳、电源容量不足等原因，导致变频器无法正常工作。
此时需要采取以下措施：更换电源或增大电源容量，确保稳定可靠的电源。
三、结论本文总结了常见的变频器故障及其解决方法，并对各种故障的产生原因和处理方法进行了详细的阐述。
变频器常见故障原因及处理方法
1.变频器常见故障现象及分析
(1)变频器工作故障
变频器工作故障是指变频器在按下启动按钮后，变频器不能正常工作，故障现象有：变频器不能工作，变频器端子上没有电压，变频器报警，变
频器不能正常启动，变频器开停不可控等，可能的故障原因有：漏电保护、过载保护、缺相保护、超速保护等。
(2)变频器热保护故障
变频器热保护故障是指变频器在工作过程中热保护继电器连续跳闸或
跳闸后不能复位，故障现象有：变频器工作负载过大，热保护继电器跳闸，变频器超出热保护范围等，可能的故障原因有：变频器温度超过设定温度，变频器热保护装置及其连接电路损坏，变频器热保护元件连接不良等。
(3)变频器过载故障
变频器过载故障是指变频器在工作过程中由于负载变化，超出设定功
率范围，变频器不能正常工作，故障现象有：变频器功率超出设定范围，
电流过高，变频器不能启动，变频器报警等。
可能的故障原因有：负载超载，负载阻力大，传动系统不平衡等。
2.变频器常见故障处理方法
（1）变频器工作故障处理方法
首先，分析故障原因。
变频器常见故障及分析在变频器应用过程中，由于各种原因，常常会出现故障现象，影响正常的运行，所以及时排查和解决故障是非常重要的。
本文将介绍几种常见的变频器故障及其分析。
一、显示故障显示故障是比较常见的一种故障现象。
在开机后，变频器的显示屏幕上显示异常或不显示，这时候需要检查变频器是否正常运行。
如果可以听到变频器有启动的声音，但是显示屏幕不显示，一般是因为液晶屏或者电路出现问题。
可以尝试进行复位或更换新的显示屏幕解决问题。
二、报警故障当变频器发生故障时会发出报警信号，此时需要根据报警代码来应对故障并进行处理。
一般来说故障比较多的是过流和过载等问题。
这时候可以检查出现的代码，然后根据代码来处理故障。
如果出现常常重复报警的情况，需要检查变频器的功率是否太小或者过载过度。
三、输出故障输出故障是指变频器在使用过程中不能正常的对电机进行驱动、调速，针对这种问题问题需要检查变频器对电机的输出端是否正常，还可以通过测试工具来检测输出端是否出现了问题。
如果输出端有问题，可以检查变频器以及电机的电缆线路，进一步排查原因。
四、控制故障控制故障是指变频器输入信号不能被识别或者输出信号不能被控制。
如果出现这种情况，可以检查信号线路是否有接触不良或者断线，还可以确认是否有其他设备干扰了变频器的工作。
此外，如果变频器是使用了通讯控制，也需要检查通讯设备是否正常。
五、温度故障温度故障通常是由于变频器过度使用而引起的。
在变频器使用的过程中，需要对变频器进行充分的冷却，如果变频器过热，可能会产生温度故障，如过热的风扇或者散热器失效等问题。
解决方法是及时清理变频器内部，保持良好的散热状态。
总的来说，变频器故障种类比较多，但是可以通过一些基本的排查步骤来解决问题。
在使用变频器的过程中如果出现了故障，需要及时进行排查和处理，这样可以确保生产过程的正常运行。
变频器常见故障的产生原因和处理方法分析变频器是一种用于调整交流电机运行频率和电压的电子设备。
它广泛应用于工业生产、农业生产和建筑领域。
然而，变频器在使用过程中可能会出现各种故障。
下面将分析一些常见的变频器故障产生原因和处理方法。
1.变频器无法启动：-原因：电源故障、控制电路故障、电机故障。
-处理方法：检查电源电压是否正常，检查控制电路电源供电是否正常，检查电机是否损坏。
2.变频器过载保护：-原因：电机负载过大、变频器过载设置值过低。
-处理方法：检查电机负载是否正常，调整变频器的过载设置值。
3.变频器输出电压异常：-原因：电源电压不稳定、变频器内部电路故障、电机故障。
-处理方法：检查电源电压是否稳定，检查变频器内部电路是否故障，检查电机是否损坏。
4.变频器温度过高：-原因：散热不良、风扇故障。
-处理方法：检查变频器的散热情况，清理散热器，检查风扇是否正常工作。
5.变频器产生噪音：-原因：脉宽调制方式、内部电磁干扰。
-处理方法：调整脉宽调制方式，增加滤波电路，减少内部电磁干扰。
6.变频器无法正常控制电机：-原因：控制电路故障、参数设置错误。
-处理方法：检查控制电路是否损坏，检查参数设置是否正确。
7.变频器频率不稳定：-原因：输入电源电压不稳定、变频器内部电路故障。
-处理方法：稳定输入电源电压，检查变频器内部电路是否故障。
8.变频器报警：-原因：过电流、过压、过热、短路等。
-处理方法：检查具体报警原因，解决相应的故障。
处理变频器故障的方法通常包括以下几种：-首先，检查电源和电气连接是否正常，确保输入电压和电流在正常范围内。
-其次，检查变频器的参数设置是否正确，包括运行频率、电流限制和保护设置等。
-接下来，排除电机故障，检查电机的绝缘情况、转子电阻和接线是否正常。
-如果有报警信息，根据报警代码查找故障原因并进行相应处理。
总结起来，变频器常见故障的产生原因包括电源问题、控制电路故障、电机故障等。
处理这些故障的方法包括检查电源和电气连接、调整参数设置、排除电机故障等。
一、变频器欠压故障的原因：1、电源缺相原因：当变频器电源缺相后，三相整流变成二相整流，在带上负载后，致使整流后的DC电压偏低，造成欠压故障。
对策：检查变频器电源的空开或接触器触点是否接触良好，触点电阻是否太大，输入电压是否正常等。
2、变频器内部直流回路的限流电阻或短路限流电阻的晶闸管损坏原因：当限流电阻或短路限流电阻的晶闸管损坏时，变频器内部的滤波电容就不能充电，造成欠压故障。
对策：找到电阻或晶闸管损坏的原因（如电机频繁起动，变频器容量小和电机不匹配等），更换限流电阻或晶闸管。
3、同时工作或同时起动的变频器过多原因：当多台变频器同时起动或工作时，会造成电网电压出现短暂的下降，当电压下降持续时间超过变频器允许的时间（一般变频器都有一个允许压降的最短时间）时，就会造成变频器的欠压故障。
对策：尽量减少同时起动或工作的变频器的台数，变频器输入侧加装AC电抗器，实在不行就增加供电变压器的容量。
4、外界或变频器之间的干扰原因：外界的干扰或变频器间的互相干扰可能造成变频器检测电子线路非正常工作，导致变频器的误报警。
对策：增强变频器的抗干扰能力，详细见《变频器有效的抗干扰措施》。
二、变频器过电压故障的原因：1、对于无制动电阻及制动单元的变频调速系统，在停机时可能出现过电压原因：主要原因是减速时间设定太短，造成停机时电机的转速大于此时的转速。
对策：增加减速时间或加装制动电阻或制动单元。
2、对于有制动电阻及制动单元的变频调速系统，在制动时出现过电压原因：制动电流设定太大或制动的时间太短，或制动加入的时间过早。
对策：减小制动电流或延长制动时间，降低加入制动时的频率（在频率降到更低时再加入制动）。
3、在变电所或供电线路中投入补偿电容时，导致变频器发生过电压故障原因：在投入补偿电容时会引起电网出现尖峰电压，导致变频器过电压故障。
对策：在变频器输入侧加装AC电抗器。
4、制动或减速时间过短原因：当制动或减速时间过短时，电机反馈产生的大量能量会积聚在滤波电容上，从而造成变频器过电压。
变频器常见故障原因及处理方法变频器（Variable Frequency Drive，VFD）常见故障原因及处理方法:1.变频器无法启动原因：电源线路故障、控制信号缺失、温度过高或内部故障。
处理方法：检查电源线路并修复，检查控制信号线路，降低温度或保护触发器，在内部故障时，可能需要更换或维修变频器。
2.变频器电流异常原因：负载过重、电压不稳定、环境温度过高或电机故障。
处理方法：适当减少负载，检查电源电压并修复不稳定问题，改善环境温度条件，检查电机是否损坏并及时维修或更换。
3.变频器产生过热原因：环境温度过高、散热不良或过载运行。
处理方法：改善环境温度条件，确保良好的散热，降低负载或提高变频器的功率。
4.变频器输出电压异常原因：变压器故障、输出电容损坏或电路板损坏。
处理方法：检查变压器并更换故障部分，检查输出电容并进行维修或更换，更换损坏的电路板。
5.变频器频率不稳定原因：控制信号不稳定、电源波动或内部故障。
处理方法：改善控制信号稳定性，确保电源供应稳定，检查变频器内部是否有故障。
6.变频器噪音过大原因：电机故障、散热不良或内部故障。
处理方法：检查电机是否匹配变频器规格，改善散热条件，检查变频器内部是否有故障。
7.变频器频率无法调节原因：控制信号缺失或内部故障。
处理方法：检查控制信号线路并修复，如果内部故障则需要更换或维修变频器。
8.变频器电流失控原因：电机故障、电源电压异常或内部故障。
处理方法：检查电机是否损坏并及时维修或更换，检查电源电压并修复异常，更换或维修变频器。
9.变频器出现断电原因：电源故障、短路或过载。
处理方法：检查电源线路并修复故障，排除短路或过载情况。
10.变频器显示异常原因：显示屏故障、电源问题或内部故障。
处理方法：更换显示屏，检查电源问题并修复，如果存在内部故障则更换或维修变频器。
总之，变频器常见故障的处理方法需要根据具体情况进行分析和处理，可以通过逐一排查可能的故障原因，进行维修或更换相关部件来解决问题。
变频器常见故障及处理措施1、常见故障报出机制及处理措施1.1 过流故障过流故障是变频器使用中最常见的故障之一。
为了更好的保护变频器，一般来说，变频器对过流故障是实行的多级保护。
根据过流的严重程序，可分为以下几种情况：功率模块过流、硬件过流、软件过流。
一般来说，功率模块过流是最高级别的过流故障，硬件过流点是远低于功率模块过流点，但高于软件过流点，且从反应速度来说，硬件封锁的快于软件。
功率模块过流的报出机制一般如下：硬件设计上当 IGBT导通电流超过硬件过流的阈值很多的时候（一般不超过 6 倍IGBT 额定电流），会触发光耦原边的FAULT 信号发生翻转，硬件电路会封锁 PWM波的输出，同时将该信号传送至控制芯片的管脚上，软件上通过中断的方式对该信号进行响应，立即封管停机。
硬件过流的报出机制一般如下：使用硬件比较电路，当检测到电流大于硬件过流点时，硬件电路会封锁 PWM波的输出，同时将故障信号传送至控制芯片的管脚上，软件通过中断的方式对该信号进行响应，立即封管停机。
硬件过流原理图参考如图 1。
软件过流的报出机制一般如下：软件采样到三相电流后计算得到有效值，将该有效值与软件过流点进行比较，如果大于软件过流点，则报出软件过流故障，封管停机。
一般来说，我们可以从以下几个方面进行过流故障的排查与解决：（1）如果该变频器一直正常运行中，偶尔报出了功率模块过流故障。
首先我们可以尝试复位故障，如果故障复位不了，那说明功率模块可能损坏了，需要更换。
（2）如果可以复位，可以考虑当前是否工况发生了一些变化，比如短时堵转导致瞬间电流过大。
如果是外部意外导致的，可排除这种情况以便维护变频器的稳定运行；如果工况发生变化，确实类似负载变大或者突加重载的需求，则可通过延长加速时间来降低电流冲击，或调节速度环及电流环 PI 参数以优化变频器的控制性能，或者开启过流失速功能。
（3）如果可以复位，且外部工况并没有发生任何变化，检查变频器输出回路是否存在接地或短路情况，若有则消除该外因；若无，可观测变频器整个运行流程中的电流大小，如果运行平稳并无大电流冲击情况，可考虑是否干扰信号导致，可从接地等方面进行线路的排查。
变频器的常见故障及处理方法介绍
一、变频器的常见故障及处理方法
1、变频器启动失败
1.1用户设定参数不当或有误：电源电压、频率、输出减速比等设定
参数要准确。
排查及接线要正确、准确，以及确认设定的参数是否正确。
1.2缺电或电源电压不稳：如果检查发现，电源电压变化较大，要调
整电源的滤波器或给电源加上滤波器，以保证电源供电稳定。
1.3接线出错或线缆损坏：线缆安装必须正确，在检查这些线缆时，
注意灵敏度，对变频器的一些信号可能很敏感。
这些线缆必须安装正确，
绝缘要好，不要损坏。
1.4接线出错（比如：接触不良）：对所有接线端子进行检查，确保
接触良好，若接触不良，则将其清洗干净。
1.5主路电路元件损坏：检查并更换损坏的元件。
1.6变频器内部存在问题：检查变频器是否存在温度过高或进水现象，若存在，将变频器及时拆卸，并更换新的变频器。
2、变频器数字输出保护
2.1热保护：变频器内部温度过高，当变频器内部温度过高时，变频
器的数字输出将被自动禁止，重新连接变频器的供电电源，使变频器内部
温度降低，再重新启动变频器，数字输出功能正常。
变频器常见故障处理和维修方法变频器是一种常见的电力变换设备,在工程和生活中得到广泛应用。
然而,由于各种原因,变频器也会出现各种故障。
本文将介绍一些常见的变频器故障处理和维修方法。
1.变频器不工作可能的原因及处理方法:-检查输入电源是否接通并稳定,确保变频器有足够的电源供应。
-检查电源线路是否损坏或松动,若有需要及时更换或固定。
-检查控制信号线是否连接正确,确保控制信号正常传输。
2.变频器过热可能的原因及处理方法:-检查通风系统是否正常工作,确保风扇和散热器无阻塞。
-检查变频器通风口是否被堵塞,清理堵塞物。
-检查变频器是否与其他加热设备放在同一空间内,若是则考虑增加通风或降低负载。
3.变频器输出电压不稳定可能的原因及处理方法:-检查输入电源是否稳定,若不稳定则采取相应措施稳定电源。
-检查控制信号是否正确,确保控制信号正确传输。
-检查变频器是否设置了适当的输出电压范围和保护机制,若需要则调整设置。
4.变频器输出电流不稳定可能的原因及处理方法:-检查负载情况,确保负载符合变频器额定功率。
-检查变频器是否设置了适当的电流范围和保护机制,若需要则调整设置。
-检查变频器的控制信号和反馈信号是否正确连接和运作,确保控制系统正常工作。
5.变频器频率偏移可能的原因及处理方法:-检查控制信号是否正确,确保控制信号正常传递。
-检查变频器频率设置是否正确,若需要则重新设置。
-检查变频器的反馈信号是否正常运作,若异常则修复或更换。
6.变频器故障报警可能的原因及处理方法:-检查故障代码和说明,根据说明处理相应的故障。
-检查变频器是否出现过载或过压等情况,确保负载和电源符合变频器的额定参数。
-检查变频器的保护机制是否正常工作,若异常则修复或更换。
需要注意的是,在处理和维修变频器时,应遵循相关的安全规定和操作流程,避免造成更大的损失或危险。
如果遇到较复杂或无法解决的问题,建议寻求专业技术人员的帮助。
另外,定期维护和检查变频器也是预防故障的重要手段,可以延长变频器的使用寿命。
变频器常见故障及分析变频器是一种电气设备，用于改变交流电的频率和电压，常见于电梯、空调、水泵等设备中。
在使用变频器的过程中，常常会遇到一些故障，影响设备的正常运行。
本文将介绍变频器常见的故障及其分析。
1. 过载故障过载是指电机负载超过变频器的额定负载能力，导致变频器无法正常工作。
过载故障可能是由于电机负载突增、逆变器损坏等原因引起的。
解决过载故障的方法是降低负载或更换额定功率更大的变频器。
2. 短路故障短路是指电路中两个不同相之间或同相之间发生电流突增的情况。
短路故障可能是由于电路线路连接错误、电机绕组短路等原因引起的。
解决短路故障的方法是检查线路连接、更换绕组等。
3. 过热故障过热是指变频器工作过程中产生的热量无法及时散热，导致温度升高。
过热故障可能是由于散热器堵塞、风扇损坏、环境温度过高等原因引起的。
解决过热故障的方法是清洁散热器、更换风扇、改善环境温度等。
4. 故障代码报警变频器内部设有故障代码报警系统，可以通过显示屏或指示灯显示故障代码。
常见的故障代码包括过流、缺相、过压、过载等。
解决故障代码报警的方法是根据故障代码查询故障原因，然后进行维修或更换故障部件。
5. 控制回路故障控制回路故障是指变频器无法正常控制电机转速和输出电压的故障。
控制回路故障可能是由于电路连接错误、传感器损坏、控制器故障等原因引起的。
解决控制回路故障的方法是检查电路连接、更换传感器、维修控制器等。
6. 噪声故障噪声是指变频器工作时产生的声音超过正常范围，影响设备运行和人员的正常工作。
噪声故障可能是由于变频器内部零部件松动、散热时风扇振动、外壳材料选择不当等原因引起的。
解决噪声故障的方法是检查零部件紧固、更换风扇、优化外壳设计等。
总结：变频器常见故障包括过载故障、短路故障、过热故障、故障代码报警、控制回路故障和噪声故障。
解决这些故障的方法包括降低负载、检查线路连接、清洁散热器、更换故障部件、检查电路连接、更换传感器、维修控制器、检查零部件紧固、更换风扇、优化外壳设计等。
变频器常见问题产生的原因分析及处理方法随着变频技术的提高，变频器的应用范围越来越广泛。
运行中出现的问题也越来越多。
主要表现为:过电压、过电流、高次谐波、振动与噪声、发热等。
本文针对上述常见问题的产生进行原因分析并提出相应的处理方法。
一、过电压产生的原因及处理方法1.1 过电压产生的原因(1)分断变压器出现的过电压按照截流过电压形成的理论，当断开变压器时，变压器电感中的电流不能突变、其中存储的磁场能量，在变压器励磁电感和对地电容间形成振荡，从而出现过电压。
(2)变压器带负载合闸产生的过电压在实际试验中，合空载变压器曾检测到数倍于电源电压的过电压，其物理原理为:空载变压器仍可等值于一个励磁电感与变压器本身的等效电容的并联，如果变压器的中性点不接地，开关又是非周期合闸(一相或两相先合)，由于馈线电容、变压器对地电容、纵向电容与变压器电感产生振荡，结果产生较高的过电压，特别是变压器中性点过电压较高。
虽然变压器基本上都是带负载合闸，但是变压器带上负载后合闸也会产生过电压，只是相对空载时要小些。
在真实负载中有比较大的电容，由于电容的储能不会突然增加，再加上输送电缆在传输高频率的振荡电压时有分布对地电容，这些电容对过电压有吸收作用。
这两者的共同作用使变压器在合闸过程中的过电压受到抑制，但是有时候其数值仍然很高，甚至有可能高出元件的耐压值，这是很危险的。
(3)整流元件的换向过电压整流元件在换向时，由于很高，所以转向过电压也很高。
这不仅会损坏元件，而且还会产生电磁干扰。
1.2 过电压的处理方法(1)对于变频器移相变压器的分断过电压，采用阻容吸收网络和氧化锌避雷器组成过电压吸收回路，取得较好效果。
(2)对于变压器带负载合闸产生的过电压，可以选用周期性能好的开关(开关长期操作后会出现不同期)；采用良好的阻容吸收回路或者有源抑制器技术方案;采用带静电屏蔽措施的变压器，也可以有效地抑制合闸过电压。
但是大功率变压器在制作静电屏蔽层的难度将是相当大的。
(3)对整流元件换向产生的过电压，注意点是:整流元件的反向耐压值要足够，其次就是吸收回路和续流回路必须措施得当。
否则整流器件就有可能被过电压击穿。
(4)由于变频器工作时的过电压基本上是变压器分闸合闸时产生，因此应该从变压器开始想办法抑制变频器的过电压。
可以采用:①加大变压器励磁电感和对地电容，加大励磁电感即减小空载电流，这都会引起变压器成本的增加。
②加大变压器对地电容：原理上容易分析，但是实际上由于变压器本身的结构和材料限制，要想做出任意绝缘方式或绝缘等级高的变压器是不太可能的，因此要想较大地增加变压器的对地电容C也是相当困难的。
二、过电流产生的原因及处理方法2.1 过电流产生的原因(1)工作中过电流即拖动系统在工作过程中出现过电流。
其原因大致来自以下几方面:①电动机遇到冲击负载，或传动机构出现"卡住"现象，引起电动机电流的突然增加。
②变频器的输出侧短路，如输出端到电动机之间的连接线发生相互短路，或电动机内部发生短路等。
③变频器自身工作的不正常，如逆变桥中同一桥臂的两个逆变器件在不断交替的工作过程中出现异常。
例如由于环境温度过高，或逆变器件本身老化等原因，使逆变器件的参数发生变化，导致在交替过程中，一个器件已经导通、而另一个器件却还未来得及关断，引起同一个桥臂的上、下两个器件的"直通"、使直流电压的正、负极间处于短路状态。
(2) 升速时过电流当负载的惯性较大，而升速时间又设定得太短时，意味着在升速过程中，变频器的工作效率上升太快，电动机的同步转速迅速上升，而电动机转子的转速因负载惯性较大而跟不上去，结果是升速电流太大。
(3) 降速中的过电流当负载的惯性较大，而降速时间设定得太短时，也会引起过电流。
因为，降速时间太短，同步转速迅速下降，而电动机转子因负载的惯性大，仍维持较高的转速，这时同样可以是转子绕组切割磁力线的速度太大而产生过电流。
2.2 过电流处理方法(1)起动时一升速就跳闸，这是过电流十分严重的现象，主要检查:工作机械有没有卡住;负载侧有没有短路，用兆欧表检查对地有没有短路;变频器功率模块有没有损坏; 电动机的起动转矩过小，拖动系统转不起来。
(2)起动时不马上跳闸，而在运行过程中跳闸，主要检查:升速时间设定太短，加长加速时间;减速时间设定太短，加长减速时间；转矩补偿(U/f比)设定太大，引起低频时空载电流过大:电子热继电器整定不当，动作电流设定得太小，引起变频器误动作。
三、谐波产生的原因及处理方法3.1 谐波产生的原因从结构上看、变频器可分为直接变频和间接变频两大类。
间接变频将工频电流通过整流器变成直流，然后再经过逆变器将直流换成可控频率的交流。
直接变频器则将工频交流变换成可控频率的交流，没有中间环节。
它的每相都是一个两相晶闸管整流装置反并联的可逆线路。
正反两组按一定周期相互切换，在负荷上就获得了交变输出电压，其幅值决定于各整流装置的控制角，频率决定于两相整流装置的切换频率。
目前应用较多的还是间接变频器。
间接变频器有三种不同的结构形式：(1)用可控整流器变压，用逆变器变频，调压调频分别是在两个环节上进行，两者要在控制电路上协调配合。
(2)用不控整流器整流斩波器变压、逆变器变频，这种变频器整流环节用斩波器，用脉宽调压。
(3)用不控整流器整流,PWM(Pulse Width Modulation,脉冲宽度调制)逆变器同时变频，这种变频器只有采用可控关断的全控式器件(加绝缘栅双极晶休管IGBT等)输出波形才会非常逼真的正弦波。
无论是哪一种的变频器，都大量使用了晶闸管等非线性电力电子元件。
不管采用哪种整流方式，变频器从电网中吸取能量的方式均不是连续的正弦波，而是以脉动的断续方式向电网索取电流，这种脉动电流和电网的阻抗共同形成脉动电压降叠加在电网的电压上，使电压发生畸变，经傅里叶级数分析可知，这种非周期正弦波电流是由频率相同的基波和频率大于基波频率的谐波组成。
3.2 谐波的处理方法为了消除谐波，主要采用以下对策:(1)增加变频器供电电源内阴抗通常情况下，电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用。
这种内阻抗就是变压器的短路阻抗。
当电源容量相对变频器容量越小，内阻抗值相对越大，谐波含量越小;电源容量相对变频器容量越大，则内阻抗值相对越小，谐波含量越大。
所以选择变频器供电电源变压器时，最好选择短路阻抗大的变压器。
(2)安装电抗器安装电抗器实际是从外部增加变频器供电电源的内阻抗。
在变频器的交流侧或变频器的直流侧安装电抗器或同时安装，可抑制谐波电流。
(3)变压器多相运行通常变频器的整流部分是6脉波整流器，所以产生的谐波较大，应用变压器的多相运行，如使相位角互差30°的Y-Δ、Δ-Δ组合的2台变压器构成相当于12脉波整流器，则可减小谐波电流，起到谐波抑制作用。
(4)调节变频器的载波比提高变频器载波比，可有效抑制低次谐波。
(5)应用滤波器滤波器可检测变频器谐波电流的幅值和相位，并产生与谐波电流幅值相同、相位相反的电流，从而有效地吸收和消除谐波电流。
四、振动与噪声产生的原因与处理方法4.1 振动与噪声产生的原因变频器工作时，输出波形中的高次谐波引起的磁场对许多机械部件产生电磁策动力，策动力的频率总能与某些机械部件的固有频率相近或重合，导致共振。
对振动影响大的高次谐波主要是较低次的谐波分量，在PAM(Pulse Amplitude Modulation，脉冲幅度调制)方式和方波PWM方式时有较大的影响。
但采用正弦波PWM方式时，低次的谐波分量小，影响变小。
用变频器传动电动机时，由于输出电压电流中含有高次谐波分量，气隙的高次谐波磁通增加，故噪声增大。
电磁噪声有以下特征:由于变频器输出中的低次谐波分量与转子固有机械频率谐振，则转子固有频率附近的噪声增大。
变频器输出中的高次谐波分量与铁心机壳轴承架等谐振，在这些部件的各自固有频率附近处的噪声增大。
变频器传动电动机产生的噪声特别是刺耳的噪声与PWM控制的开关频率有关，尤其在低频区更为显著。
采用变频器调速，将产生噪声和振动，这是变频器输出波形中含有高次谐波分量所产生的影响。
随着运转频率的变化，基波分量、高次谐波分量都在大范围内变化，很可能引起与电动机的各个部分产生谐振等。
4.2 振动与噪声的处理方法减弱或消除振动的方法，可以在变频器输出侧接入交流电抗器以吸收变频器输出电流中的高次谐波电流成分。
使用PAM方式或方波PWM方式变频器时，可改用正弦波PWM方式变频器，以减小脉动转矩。
为防止电动机与负载相连而成的机械系统振动，必须使整个系统不与电动机产生的电磁力谐振。
一般采用以下措施抑制和减小噪声:在变频器输出侧连接交流电抗器。
如果电磁转矩有余量，可将U/f定小些。
采用特殊电动机如在较低频的噪声音量较严重时，则要检查与轴系统(含负载)固有频率的谐振。
五、变频器发热产生的原因与处理方法5.1 变频器发热产生的原因变频器发热是由于内部的损耗而产生的，以主电路为主，约占98%，控制电路占2%。
5.2 变频器发热的处理方法(1)采用风扇散热变频器内装风扇可将变频器箱体内的热量带走。
(2)降低运行环境温度变频器是电子装置，内含电子元件、电解电容等，所以温度对其寿命影响较大。
通用变频器的环境运行温度一般要求-10℃～+50℃，如果能降低变频器运行温度，就延长了变频器的使用寿命，性能也稳定。
