渐开线圆柱齿轮精度及检测

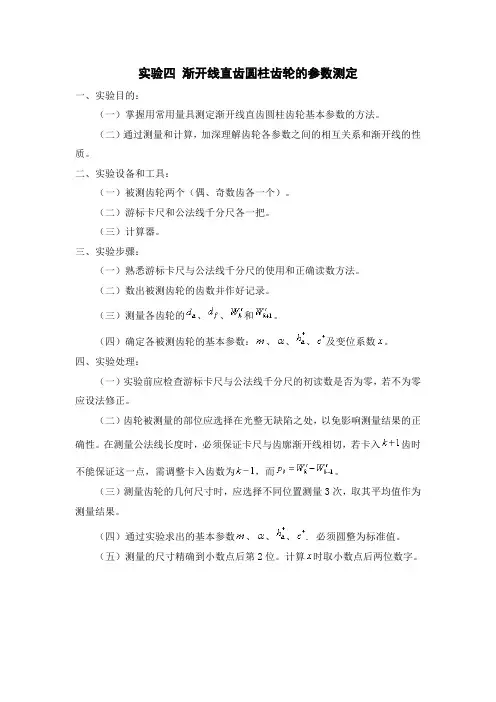

实验四渐开线直齿圆柱齿轮的参数测定
一、实验目的：
（一）掌握用常用量具测定渐开线直齿圆柱齿轮基本参数的方法。

（二）通过测量和计算，加深理解齿轮各参数之间的相互关系和渐开线的性质。

二、实验设备和工具：
（一）被测齿轮两个（偶、奇数齿各一个）。

（二）游标卡尺和公法线千分尺各一把。

（三）计算器。

三、实验步骤：
（一）熟悉游标卡尺与公法线千分尺的使用和正确读数方法。

（二）数出被测齿轮的齿数并作好记录。

（三）测量各齿轮的、、和。

（四）确定各被测齿轮的基本参数：、、、及变位系数。

四、实验处理：
（一）实验前应检查游标卡尺与公法线千分尺的初读数是否为零，若不为零应设法修正。

（二）齿轮被测量的部位应选择在光整无缺陷之处，以免影响测量结果的正确性。

在测量公法线长度时，必须保证卡尺与齿廓渐开线相切，若卡入齿时不能保证这一点，需调整卡入齿数为，而。

（三）测量齿轮的几何尺寸时，应选择不同位置测量3次，取其平均值作为测量结果。

（四）通过实验求出的基本参数、、、. 必须圆整为标准值。

（五）测量的尺寸精确到小数点后第2位。

计算时取小数点后两位数字。

渐开线直齿圆柱齿轮参数的测定实验报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、实验目的本实验旨在通过测量渐开线直齿圆柱齿轮的参数，包括分度圆直径、齿顶圆直径、齿根圆直径、齿宽等，来验证其制造是否符合设计要求。

齿轮误差及其分析第一节：渐开线圆柱齿轮精度和检测对于齿轮精度，主要建立了下列几个方面的评定指标：一．运动精度：评定齿轮的运动精度，可采用下列指标：1．切向综合总偏差F i′：定义：被测齿轮与理想精确的测量齿轮单面啮合时在被测齿轮一转，（实际转角与公称转角之差的总幅度值）被测齿轮的实际转角与理论转角的最大差值。

切向综合总偏差F i′。

（它反映了齿轮的几何偏心、运动偏心和基节偏差、齿形误差等综合结果。

）ΔF i2．齿距累积总偏差F p，齿距累积偏差F pk。

定义：齿轮同侧齿面任意弧段（k=1或k=z）的最大齿距累积偏差。

它表现为齿距累积偏差曲线的总幅值。

——齿距累积总偏差。

在分度圆上，k个齿距的实际弧长与公称弧长之差的最大绝对值，称k个齿距累积误差ΔF pk。

k为2到小于Z/2的正数。

这两个误差定义虽然都是在分度圆上，但实际测量可在齿高中部进行。

这项指标主要反映齿轮的几何偏心、运动偏心。

用ΔF p 评定不如ΔF i′全面。

因为ΔF i是在连续切向综合误差曲线上取得的，而ΔF p不是连续的，它是折线。

ΔF i′= ΔF p+ Δf f测量方法：一般用相对法，在齿轮测量机上测量。

3．齿圈径向跳动ΔF r与公法线长度变动ΔF w：ΔF r定义：在齿轮一转围，测头在齿槽，于齿高中部双面接触，测头相对于齿轮轴线的最大变动量。

它只反映齿轮的几何偏心，不能反映其运动偏心。

（用径跳仪测量检测。

）由于齿圈径跳ΔF r 只反映齿轮的几何偏心，不能反映其运动偏心。

因此要增加另一项指标。

公法线长度变动ΔF w。

ΔF w定义：在齿轮一周围，实际公法线长度最大值与最小值之差。

ΔF w=W max-W min测量公法线长度实际是测量基圆弧长，它反映齿轮的运动偏心。

测量方法：用公法线千分尺测量。

4．径向综合误差ΔF i″和公法线长度变动ΔF w：齿轮的几何偏心还可以用径向综合误差这一指标来评定。

ΔF i″定义：被测齿轮与理想精确的测量齿轮双面啮合时，在被测齿轮一转，双啮中心距的最大变动量。

渐开线圆柱齿轮参数测定实验报告一、实验目的渐开线圆柱齿轮在机械传动中应用广泛，其参数的准确测定对于齿轮的设计、制造和使用具有重要意义。

本次实验的目的在于通过对渐开线圆柱齿轮的实际测量和计算，掌握其主要参数的测定方法，加深对齿轮基本概念和几何尺寸关系的理解，提高工程实践能力和问题解决能力。

二、实验设备和工具1、待测渐开线圆柱齿轮若干2、游标卡尺（精度 002mm）3、公法线千分尺（精度 001mm）4、齿厚游标卡尺（精度 002mm）5、绘图工具（铅笔、橡皮、直尺、圆规等）三、实验原理1、渐开线圆柱齿轮的基本参数渐开线圆柱齿轮的基本参数包括模数 m、齿数 z、压力角α、齿顶高系数 ha、顶隙系数 c。

其中，模数 m 和压力角α是决定齿轮尺寸和齿形的重要参数。

2、模数 m 的测定根据齿轮的公法线长度 Wk 和跨齿数 k，可以计算出模数 m。

公法线长度是指在齿轮上，与两个非相邻同侧齿廓相切的两平行平面间的距离。

其计算公式为：Wk ＝ Wk ＋ 1 Wk ＝mπcosα(k 1) ＋zinvα其中，Wk 为跨 k 个齿的公法线长度，Wk ＋ 1 为跨 k ＋ 1 个齿的公法线长度，z 为齿数，invα 为压力角α的渐开线函数。

通过测量不同跨齿数的公法线长度，代入公式可求出模数 m 的平均值。

3、压力角α的测定压力角α可以通过测量基圆齿距 Pb 来确定。

基圆齿距是指基圆上相邻两同侧齿廓之间的弧长，其计算公式为：Pb ＝πmcosα通过测量基圆齿距 Pb，代入公式可求出压力角α。

4、齿顶高系数 ha和顶隙系数 c的测定齿顶高系数 ha和顶隙系数 c可以通过测量齿顶圆直径 da 和齿根圆直径 df 来确定。

其计算公式为：ha ＝ hamhf ＝（ha ＋ c)m其中，ha 为齿顶高，hf 为齿根高。

通过测量齿顶圆直径 da 和齿根圆直径 df，代入公式可求出齿顶高系数 ha和顶隙系数 c。

四、实验步骤1、数出待测齿轮的齿数 z，并记录。

齿轮误差及其分析第一节:渐开线圆柱齿轮精度和检测对于齿轮精度，主要建立了下列几个方面的评定指标：一. 运动精度：评定齿轮的运动精度，可采用下列指标：1 .切向综合总偏差Fi':定义：被测齿轮与理想精确的测量齿轮单面啮合时在被测齿轮一转内，（实际转角与公称转角之差的总幅度值）被测齿轮的实际转角与理论转角的最大差值。

切向综合总偏差F「。

2 .齿距累积总偏差F p，齿距累积偏差F pko定义：齿轮同侧齿面任意弧段（k=1或k=z）内的最大齿距累积偏差。

它表现为齿距累积偏差曲线的总幅值。

一一齿距累积总偏差。

在分度圆上，k个齿距的实际弧长与公称弧长之差的最大绝对值，称k个齿距累积误差AFpkok为2到小于Z/2的正数。

这两个误差定义虽然都是在分度圆上，但实际测量可在齿高中部进行。

这项指标主要反映齿轮的几何偏心、运动偏心。

用AF p评定不如△ F「全面。

因为皆是在连续切向综合误差曲线上取得的，而AF p不是连续的，它是折线。

AFi' = AF p + Af f测量方法：一般用相对法，在齿轮测量机上测量。

3.齿圈径向跳动△ F r与公法线长度变动△ F w：AFr定义：在齿轮一转范围内，测头在齿槽内，于齿高中部双面接触，测头相对于齿轮轴线的最大变动量。

它只反映齿轮的几何偏心，不能反映其运动偏心。

（用径跳仪测量检测。

）由于齿圈径跳△ F r只反映齿轮的几何偏心，不能反映其运动偏心。

因此要增加另一项指标。

公法线长度变动△ F w o△Fw定义：在齿轮一周范围内，实际公法线长度最大值与最小值之差。

馈w=W max-W min测量公法线长度实际是测量基圆弧长，它反映齿轮的运动偏心。

测量方法：用公法线千分尺测量。

4.径向综合误差△ Fi”和公法线长度变动△ F w：齿轮的几何偏心还可以用径向综合误差这一指标来评定。

△Fi"定义：被测齿轮与理想精确的测量齿轮双面啮合时，在被测齿轮一转内，双啮中心距的最大变动量。
