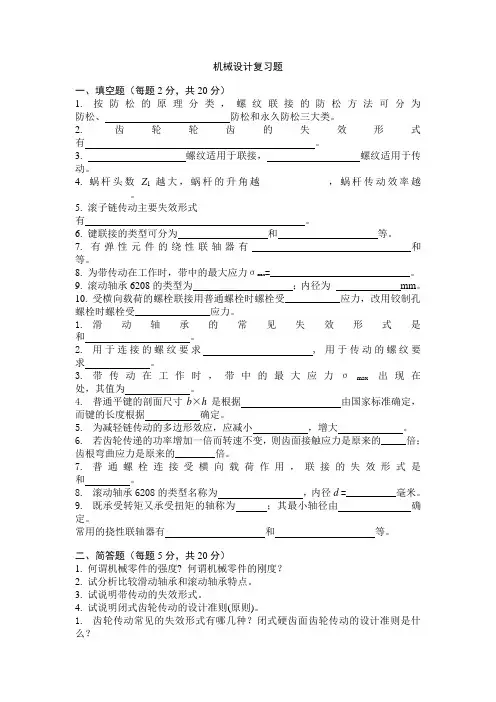

机械设计复习题一、填空题（每题2分，共20分）1. 按防松的原理分类，螺纹联接的防松方法可分为防松、防松和永久防松三大类。
2. 齿轮轮齿的失效形式有。
3. 螺纹适用于联接，螺纹适用于传动。
4. 蜗杆头数Z1越大，蜗杆的升角越_____________，蜗杆传动效率越___________。
5. 滚子链传动主要失效形式有。
6. 键联接的类型可分为和等。
7. 有弹性元件的绕性联轴器有和等。
8. 为带传动在工作时，带中的最大应力σmax=____________________________。
9. 滚动轴承6208的类型为；内径为mm。
10. 受横向载荷的螺栓联接用普通螺栓时螺栓受___________应力，改用铰制孔螺栓时螺栓受_______________应力。
1.滑动轴承的常见失效形式是和。
2.用于连接的螺纹要求, 用于传动的螺纹要求。
3.带传动在工作时，带中的最大应力σmax出现在处，其值为。
4.普通平键的剖面尺寸b×h是根据由国家标准确定，而键的长度根据确定。
5.为减轻链传动的多边形效应，应减小，增大。
6.若齿轮传递的功率增加一倍而转速不变，则齿面接触应力是原来的_____倍；齿根弯曲应力是原来的________倍。
7.普通螺栓连接受横向载荷作用，联接的失效形式是和。
8.滚动轴承6208的类型名称为，内径d =__________毫米。
9.既承受转矩又承受扭矩的轴称为；其最小轴径由确定。
常用的挠性联轴器有和等。
二、简答题（每题5分，共20分）1. 何谓机械零件的强度? 何谓机械零件的刚度？2. 试分析比较滑动轴承和滚动轴承特点。
3. 试说明带传动的失效形式。
4. 试说明闭式齿轮传动的设计准则(原则)。
1.齿轮传动常见的失效形式有哪几种？闭式硬齿面齿轮传动的设计准则是什么？2.在设计V带传动时，为了增大单根V带传动所能传递的功率，对带速、小轮包角、中心距和初拉力有何要求？3.简述圆锥滚子轴承寿命计算的步骤。

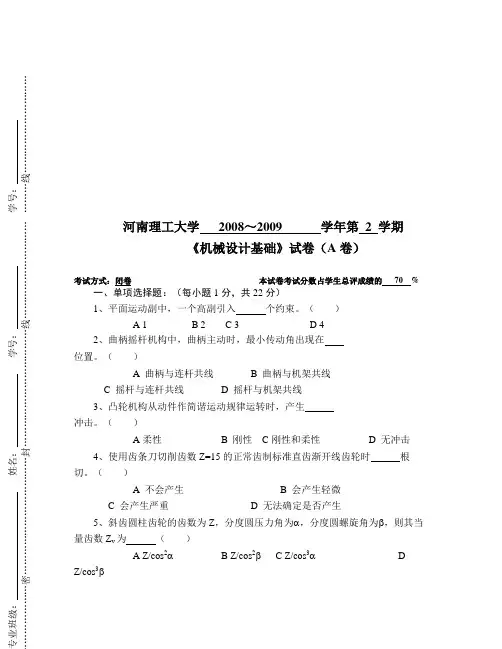

河南理工大学 2008～2009 学年第 2 学期《机械设计基础》试卷（A 卷）考试方式：闭卷 本试卷考试分数占学生总评成绩的 70 %一、单项选择题：（每小题1分，共22分）1、平面运动副中，一个高副引入 个约束。
（ ）A 1B 2C 3D 42、曲柄摇杆机构中，曲柄主动时，最小传动角出现在 位置。
（ ）A 曲柄与连杆共线B 曲柄与机架共线C 摇杆与连杆共线D 摇杆与机架共线3、凸轮机构从动件作简谐运动规律运转时，产生冲击。
（ ）A 柔性B 刚性C 刚性和柔性D 无冲击4、使用齿条刀切削齿数Z=15的正常齿制标准直齿渐开线齿轮时 根切。
（ ）A 不会产生B 会产生轻微C 会产生严重D 无法确定是否产生5、斜齿圆柱齿轮的齿数为Z ，分度圆压力角为α，分度圆螺旋角为β，则其当量齿数Z v 为 （ ）A Z/cos 2αB Z/cos 2βC Z/cos 3αDZ/cos 3β专业班级： 姓名： 学号： …………………………密………………………………封………………………………线…………………………业班级： 姓名： 学号： ………………密………………………………封………………………………线…………………………6、由飞轮设计公式可知，飞轮转动惯量I F（）A 与最大盈亏功成正比B 与最大盈亏功成反比C 与不均匀系数成正比D 与飞轮角速度成反比7、使用飞轮调速是因为它能能量。
（）A 产生B 消耗C 放大D 储存和释放8、在设计直动滚子从动件盘形凸轮机构时，若发现压力角超协定许用值，且廓线出现变尖，应采取措施。
（）A 减小滚子半径B 加大基圆半径C 减小基圆半径D 加大从动件杆长9、凸轮的基圆半径减小，则会导致凸轮（）A 压力角增大B 转速增大C 压力角减小D 转速减小10、自由度为1的周转轮系称为（）A 差动轮系B 行星轮系C 混合轮系D 转化轮系11、直动滚子从动件的滚子也凸轮接触处形成（）A 虚约束B 复合铰链C 高副D 低副12、对于用脆性材料制成的零件，可按不发生脆性次断裂的条件进行静强度计算，这时应取材料的作为极限应力。

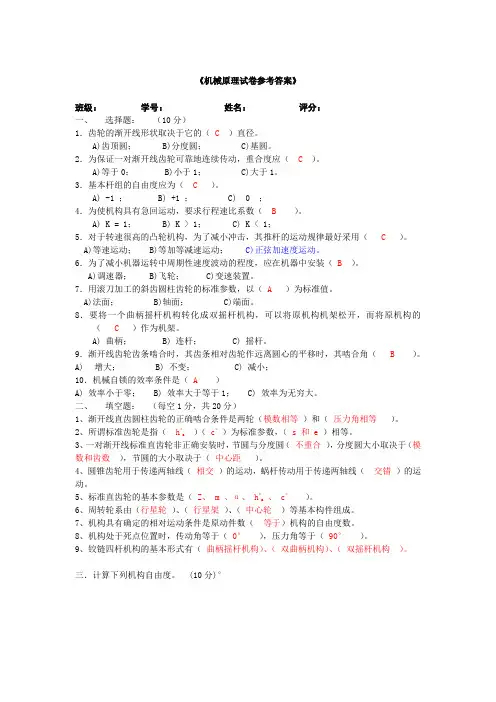

《机械原理试卷参考答案》班级：学号：姓名：评分：一、选择题：（10分）1．齿轮的渐开线形状取决于它的（ C ）直径。
A)齿顶圆； B)分度圆； C)基圆。
2．为保证一对渐开线齿轮可靠地连续传动，重合度应（ C）。
A)等于0； B)小于1； C)大于1。
3．基本杆组的自由度应为（ C ）。
A) -1 ； B) +1 ； C) 0 ；4．为使机构具有急回运动，要求行程速比系数（ B）。
A) K = 1； B) K > 1； C) K < 1；5．对于转速很高的凸轮机构，为了减小冲击，其推杆的运动规律最好采用（C）。
A)等速运动； B)等加等减速运动； C)正弦加速度运动。
6．为了减小机器运转中周期性速度波动的程度，应在机器中安装（ B ）。
A)调速器； B)飞轮； C)变速装置。
7．用滚刀加工的斜齿圆柱齿轮的标准参数，以（ A ）为标准值。
A)法面； B)轴面； C)端面。
8．要将一个曲柄摇杆机构转化成双摇杆机构，可以将原机构机架松开，而将原机构的（ C）作为机架。
A) 曲柄； B) 连杆； C) 摇杆。
9．渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角（ B ）。
A)增大； B) 不变； C) 减小；10．机械自锁的效率条件是（ A ）A) 效率小于零； B) 效率大于等于1； C) 效率为无穷大。
二、填空题：（每空1分，共20分）1、渐开线直齿圆柱齿轮的正确啮合条件是两轮（模数相等）和（压力角相等）。
2、所谓标准齿轮是指（ h*a）（ c*）为标准参数，（s 和 e）相等。
3、一对渐开线标准直齿轮非正确安装时，节圆与分度圆（不重合），分度圆大小取决于（模数和齿数），节圆的大小取决于（中心距）。
4、圆锥齿轮用于传递两轴线（相交）的运动，蜗杆传动用于传递两轴线（交错）的运动。
5、标准直齿轮的基本参数是（Z、 m 、α、 h*a、 c*）。
6、周转轮系由（行星轮）、（行星架）、（中心轮）等基本构件组成。

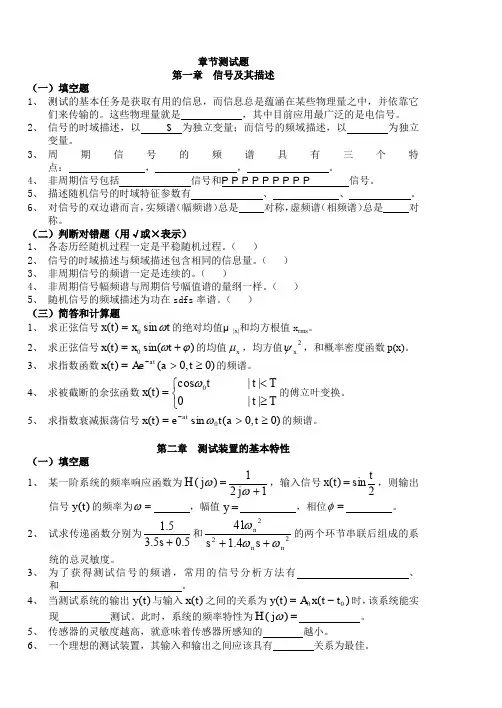

章节测试题第一章 信号及其描述（一）填空题1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。
这些物理量就是 ，其中目前应用最广泛的是电信号。
2、 信号的时域描述，以 $ 为独立变量；而信号的频域描述，以 为独立变量。
3、 周期信号的频谱具有三个特点： ， ， 。
4、 非周期信号包括 信号和РРРРРРРРР 信号。
5、 描述随机信号的时域特征参数有 、 、 。
6、 对信号的双边谱而言，实频谱（幅频谱）总是 对称，虚频谱（相频谱）总是 对称。
（二）判断对错题（用√或×表示）1、 各态历经随机过程一定是平稳随机过程。
（ ）2、 信号的时域描述与频域描述包含相同的信息量。
（ ）3、 非周期信号的频谱一定是连续的。
（ ）4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。
（ ）5、 随机信号的频域描述为功在sdfs 率谱。
（ ）（三）简答和计算题1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|和均方根值x rms 。
2、 求正弦信号)sin()(0ϕω+=t x t x 的均值x μ，均方值2x ψ，和概率密度函数p(x)。
3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。
4、 求被截断的余弦函数⎩⎨⎧≥<=T t T t tt x ||0||cos )(0ω的傅立叶变换。
5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x at ω的频谱。
第二章 测试装置的基本特性（一）填空题1、 某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin )(t t x =，则输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。
2、 试求传递函数分别为5.05.35.1+s 和2224.141n n n s s ωωω++的两个环节串联后组成的系统的总灵敏度。
