1、负荷开关操作孔
利用操作手柄转动负荷开关操作轴，可对负荷开关进行分、合闸操作。
2、压力指示器
ELE系列开关均配置压力指示器。
室温时指针位于红色区域表示压力偏低，位于绿色区域表示压力正常。
3、操作机构
操作机构采用弹簧储能设计，结构紧凑，操作力小，寿命长，可选配电动操作机构附件。
4、带点指示器
带点指示器显示套管是否带点，指示灯下方的三个插口可用于二次核相。
带点显示器设置开关按钮，有效延长了使用寿命。
5、压力释放室
压力释放装置位于气箱底部，与电缆室之间有金属板隔开，如气箱内压力过高时，装置内防爆垫片可破裂，以释放压力。
6、分、合闸按钮操作。
负荷开关+熔断器组合电器的操作机构储能后，可通过分、合闸按钮对负荷开关进行分、合闸操作。
7、储能操作孔及储能指示
利用操作手柄转动储能机构操作轴，令负荷开关+熔断器组合电器的操作机构储能。
观察储能指示可以掌握操作机构的储能情况。
8、接地开关操作孔
利用操作手柄转动接地开关操作轴，可对接地开关进行分、合闸操作。
9、挂锁装置
挂锁装置联动的挂锁板将操作孔遮挡，只有拨动挂锁装置才可以将操作手柄插入操作孔。
不操作时可配置挂锁，防止非授权人员误操作。
10、熔断器室
熔断器安装在由环氧树脂浇注的熔断器绝缘筒中，从前面可以方便的进行更换。
熔断器与外界完全隔离，从而保证了安全的电气绝缘。
若一相熔断器熔断，则负荷开关脱扣跳闸。
11、电缆连接室
电缆连接室内设符合DIN47636标准的套管，通过全绝缘、全密封可分离连接器（电缆接头）连接进出线电缆。
SF6开关柜的操作及使用方面的内容SF6开关柜是一种用于电力系统中断和控制电流的设备，它采用六氟化硫气体作为绝缘介质，具有很高的绝缘性能和稳定的电气性能。
在电力系统中，SF6开关柜起着非常重要的作用，正确的操作和使用对于保障电力系统的安全稳定运行至关重要。
本文将详细介绍SF6开关柜的操作及使用方面的内容。
一、SF6开关柜的结构和工作原理SF6开关柜由断路器、接地开关、隔离开关、电流互感器、压力表等组成。
断路器是SF6开关柜中最重要的部件，它能够完成对电路的断开和闭合功能，保障电气系统的安全运行。
SF6开关柜的工作原理是利用六氟化硫气体在高压下具有很高的绝缘性能和较低的电导率，从而实现对电流的控制和隔离。
1. 断路器的操作在使用SF6开关柜时，首先需要进行断路器的操作。
一般来说，断路器的操作分为手动操作和远动操作两种方式。
手动操作就是人工对断路器进行操作，远动操作则是通过远程控制系统对断路器进行操作。
在操作断路器之前，需要确保断路器处于分段位置，并且通过检查确保其状态正常，没有异常情况。
2. 接地开关和隔离开关的操作SF6开关柜中的接地开关和隔离开关也是非常重要的部件，它们能够对电路进行隔离和接地操作。
在操作接地开关和隔离开关时，同样需要检查其状态是否正常，确保其可靠性和安全性。
3. 压力表的监测SF6开关柜中六氟化硫气体的压力对于其绝缘性能和电气性能具有重要影响。
定期对SF6开关柜中的压力进行监测，确保其绝缘气体的压力在正常范围内，以保障设备的安全运行。
三、SF6开关柜的使用注意事项1. 对SF6气体的注意事项六氟化硫气体对人体和环境有一定的毒性，使用SF6开关柜时要注意避免气体的泄漏，将设备放置在通风良好的地方，并严格按照操作规程进行操作，以免发生事故和泄漏。
2. 避免频繁操作SF6开关柜中的断路器、接地开关和隔离开关等部件都是高压电器设备，频繁操作会加速其磨损和老化，降低设备的可靠性和安全性。
浅谈SF6负荷开关、充气柜开关设备SF6出现于二十世纪初，它是硫在氟的气体中燃烧时所形成的气体。
SF6气体在通常状态下是一种无色、无味、无毒、不燃烧化学性能稳定的气态物质，它的密度大约是空气的5倍。
由于其分子的负电性，具有很强的吸附自由电子而形成负离子的能力，因而其耐电强度高，具有优异的绝缘性能。
它的离解温度低，且离解能量大，也是一种具有优异灭弧性能的气体。
SF6气体以其优良的绝缘性能和灭弧性能以及其气体具有不能燃烧的特性，逐步被人们作为新型绝缘介质用于电气设备。
SF6负荷开关SF6负荷开关是一种将负荷开关、隔离开关、接地开关为一体，密封在一个充满S F6气体的箱体内，利用SF6优异的绝缘、灭弧性能，满足关合、隔离、接地三工位功能的开关设备。
具有结构简单、联锁可靠、体积小、维修少、安全易安装等优点，适用于不同的应用场合。
由于SF6负荷开关与限流熔断器配合能更好地保护变压器，在国外己得到普遍使用。
在工业发达国家（如欧洲、日本），断路器与负荷开关之比为1：5-6.在我国，随着城网建设和改造的不断深入发展，负荷开关设备在12kV配电系统的环网供电和终端送电的应用也越来越多。
目前，国内SF6负荷开关的大部分市场主要还是由国外公司（如ABB、施耐德等）占据，国内已有几十家生产厂家开发、生产各种不同型号的SF6负荷开关（如温州开元、宁波天安、镇江龙源等）。
国内生产厂家通过消化、吸收国外丰富的设计、制造、运行经验，对SF6负荷开关有了更加全面深刻的认识，国产SF6负荷开关的数量和质量已稳步提高。
C-GIS充气柜柜式SF6气体绝缘开关设备（简称C-GIS充气柜），是近十几年来国外新发展起来的高新技术系列产品，逐渐成为金属封闭开关设备的一个重要品种。
我国在近几年才开始起步。
C-GIS充气柜是将所有高压元件诸如母线、断路器（或负荷开关）、隔离开关、互感器等封闭在充有较低压力SF6气体的不锈钢壳体内的中压成套设备。
其突出特点是安全、可靠性高，操作简单，免维护、安装方便等。

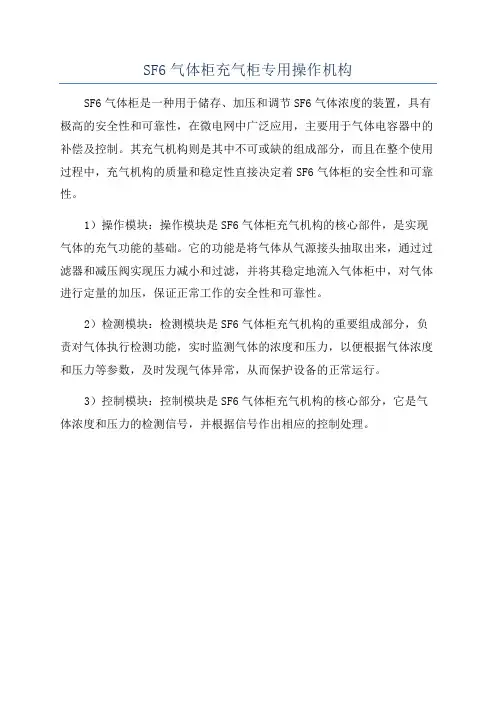

SF6气体柜充气柜专用操作机构
SF6气体柜是一种用于储存、加压和调节SF6气体浓度的装置，具有极高的安全性和可靠性，在微电网中广泛应用，主要用于气体电容器中的补偿及控制。
其充气机构则是其中不可或缺的组成部分，而且在整个使用过程中，充气机构的质量和稳定性直接决定着SF6气体柜的安全性和可靠性。
1）操作模块：操作模块是SF6气体柜充气机构的核心部件，是实现气体的充气功能的基础。
它的功能是将气体从气源接头抽取出来，通过过滤器和减压阀实现压力减小和过滤，并将其稳定地流入气体柜中，对气体进行定量的加压，保证正常工作的安全性和可靠性。
2）检测模块：检测模块是SF6气体柜充气机构的重要组成部分，负责对气体执行检测功能，实时监测气体的浓度和压力，以便根据气体浓度和压力等参数，及时发现气体异常，从而保护设备的正常运行。
3）控制模块：控制模块是SF6气体柜充气机构的核心部分，它是气体浓度和压力的检测信号，并根据信号作出相应的控制处理。
sf6充气装置原理
SF6充气装置是一种专用设备，用于将六氟化硫（SF6）气体充入高
压设备中。
该装置主要由气体储存罐、充气管道、充气阀门和压力调节装
置等组成。
充气装置的原理是根据充气对象的需求，控制SF6气体从储存罐中流
入充气管道，并通过充气阀门进入被充气设备。
在充气过程中，压力调节
装置能够实时调整气体的压力，使其保持在安全和稳定的范围内。
SF6气体作为绝缘介质广泛应用于高压设备（如断路器和变压器）中，具有较高的绝缘强度和热稳定性。
因此，充气装置的作用是将SF6气体充
入设备中，以增强设备的绝缘性能和承载能力。
首先，SF6气体通过气体储存罐加压进入充气管道。
储存罐中的SF6
气体在充气压力下，通过高压管道流入充气阀门和充气管道。
其次，充气阀门起到控制和调节充气流量的作用。
根据被充气设备的
需求，通过打开或关闭充气阀门，控制气体的流入和流出。
充气过程中，压力调节装置起到维持气体压力稳定的作用。
其工作原
理是通过感应和控制气体压力的变化，自动调节充气阀门的开度和关闭程度，使气体保持在设定的压力范围内。
最后，充气装置还可以配备压力传感器和压力显示装置，用于监测和
显示充气过程中的气体压力变化。
这些装置能够实时反馈气体压力的情况，以便操作人员进行调整和控制。
总结起来，SF6充气装置的原理是通过控制和调节气体流动、压力和压力稳定性，将SF6气体充入高压设备中，提高设备的绝缘性能和承载能力。
通过合理使用充气装置，可以确保设备的安全和稳定运行。

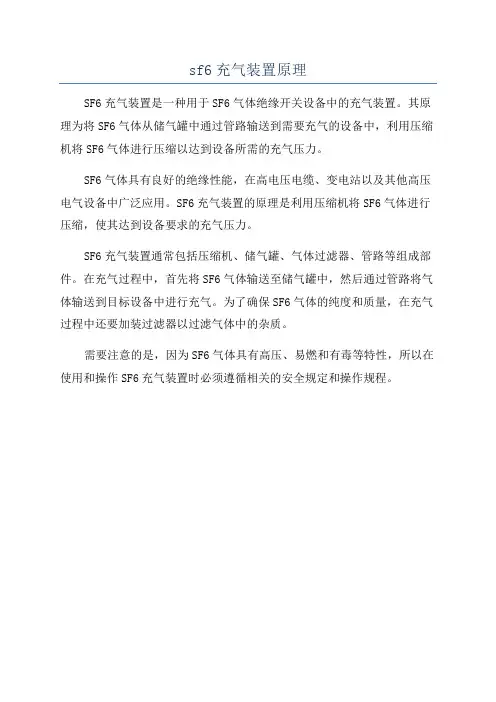

sf6充气装置原理
SF6充气装置是一种用于SF6气体绝缘开关设备中的充气装置。
其原理为将SF6气体从储气罐中通过管路输送到需要充气的设备中，利用压缩机将SF6气体进行压缩以达到设备所需的充气压力。
SF6气体具有良好的绝缘性能，在高电压电缆、变电站以及其他高压电气设备中广泛应用。
SF6充气装置的原理是利用压缩机将SF6气体进行压缩，使其达到设备要求的充气压力。
SF6充气装置通常包括压缩机、储气罐、气体过滤器、管路等组成部件。
在充气过程中，首先将SF6气体输送至储气罐中，然后通过管路将气体输送到目标设备中进行充气。
为了确保SF6气体的纯度和质量，在充气过程中还要加装过滤器以过滤气体中的杂质。
需要注意的是，因为SF6气体具有高压、易燃和有毒等特性，所以在使用和操作SF6充气装置时必须遵循相关的安全规定和操作规程。

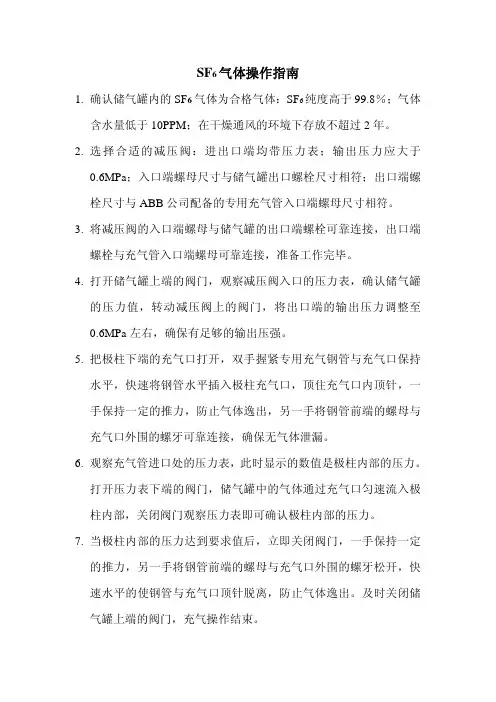

SF6气体操作指南1.确认储气罐内的SF6气体为合格气体：SF6纯度高于99.8％；气体含水量低于10PPM；在干燥通风的环境下存放不超过2年。
2.选择合适的减压阀：进出口端均带压力表；输出压力应大于0.6MPa；入口端螺母尺寸与储气罐出口螺栓尺寸相符；出口端螺栓尺寸与ABB公司配备的专用充气管入口端螺母尺寸相符。
3.将减压阀的入口端螺母与储气罐的出口端螺栓可靠连接，出口端螺栓与充气管入口端螺母可靠连接，准备工作完毕。
4.打开储气罐上端的阀门，观察减压阀入口的压力表，确认储气罐的压力值，转动减压阀上的阀门，将出口端的输出压力调整至0.6MPa左右，确保有足够的输出压强。
5.把极柱下端的充气口打开，双手握紧专用充气钢管与充气口保持水平，快速将钢管水平插入极柱充气口，顶住充气口内顶针，一手保持一定的推力，防止气体逸出，另一手将钢管前端的螺母与充气口外围的螺牙可靠连接，确保无气体泄漏。
6.观察充气管进口处的压力表，此时显示的数值是极柱内部的压力。
打开压力表下端的阀门，储气罐中的气体通过充气口匀速流入极柱内部，关闭阀门观察压力表即可确认极柱内部的压力。
7.当极柱内部的压力达到要求值后，立即关闭阀门，一手保持一定的推力，另一手将钢管前端的螺母与充气口外围的螺牙松开，快速水平的使钢管与充气口顶针脱离，防止气体逸出。
及时关闭储气罐上端的阀门，充气操作结束。
注意事项：z在整个充气过程中，不得随意摇晃，挪动储气罐。
z充气钢管与充气口连接后应时刻保持水平，不得晃动钢管，避免损伤充气口内部顶针。
z减压阀进出口端螺栓螺母尺寸若无法与连接端相符，可采用过渡接头过渡连接。
z充气过程中需经常确认试品内部的压力，防止压力过高，造成不必要的浪费。
z所有连接的管道必须保证采用良好的镇水性材料制成。
对于第一次使用或长时间没使用的管道，充气前应先排放微量气体，将管道中残留的不纯气体排出，防止气体含水量过高。
全绝缘充气柜操作规范一、全绝缘充气柜的具体操作方式：全绝缘充气柜充气柜具体操作安全性维护刀闸。
注意，在接地系统刀和防护电源变压器电源总开关处在吸脂情况的状况下，能够尽量地实际操作安全性维护刀。
将操作手柄插进安全性维护刀的具体操作孔内，随后顺时针方向转动操作手柄以再次关掉电源开关。
最终一步是防护电源变压器的电源总开关。
假如是便携式主电源总开关。
江苏中盟电气设备有限公司，全绝缘充气柜优质生产商。
二、全绝缘充气柜在具体运用中，应注意下列六个层面：1.查验全绝缘充气柜接地系统是不是松脱，以防过电流量毁坏充气柜。
2.维持全绝缘充气柜门表层通畅，并立即清理充气柜机壳的尘土，以防尘土堆积，危害充气柜的全部一切正常运作。
3.假如全绝缘充气柜在应用全过程中震动强烈，请最先终止充气柜的运作，明确机械故障造成的部位，并马上解决机械故障。
清除机械故障后，就可以恢复过来运作。
4.假如发觉全绝缘充气柜的机械故障较小，请记牢以机械故障实际操作，以防提升充气柜的毁坏水平。
一旦发觉充气机的机械故障，应先处理。
假如导致多次重复使用，则立即毁坏是对全部工业设备导致毁坏的一部分毁坏。
5.维护保养髙压全绝缘充气柜的高压电缆线，查验电缆线是不是变脆，毁坏，充电电池是不是填满电，是不是有出现异常响声。
假如比较严重变脆，毁坏等，请试着应用维修或拆装方式以保证可充气柜。
一切一件事而言都非常好。
6.查验全绝缘充气柜的磁感应启动显示信息，高压柜的具体管理机制是不是一切正常。
假如在维护保养和维修全过程中有毁坏的地区，应采取有效。
全绝缘充气柜一般分为空气绝缘、固体绝缘和SF6绝缘三种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

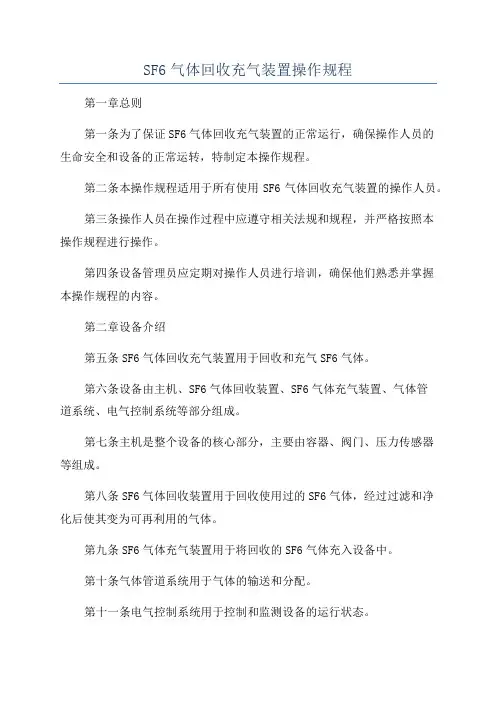

SF6气体回收充气装置操作规程第一章总则第一条为了保证SF6气体回收充气装置的正常运行，确保操作人员的生命安全和设备的正常运转，特制定本操作规程。
第二条本操作规程适用于所有使用SF6气体回收充气装置的操作人员。
第三条操作人员在操作过程中应遵守相关法规和规程，并严格按照本操作规程进行操作。
第四条设备管理员应定期对操作人员进行培训，确保他们熟悉并掌握本操作规程的内容。
第二章设备介绍第五条SF6气体回收充气装置用于回收和充气SF6气体。
第六条设备由主机、SF6气体回收装置、SF6气体充气装置、气体管道系统、电气控制系统等部分组成。
第七条主机是整个设备的核心部分，主要由容器、阀门、压力传感器等组成。
第八条SF6气体回收装置用于回收使用过的SF6气体，经过过滤和净化后使其变为可再利用的气体。
第九条SF6气体充气装置用于将回收的SF6气体充入设备中。
第十条气体管道系统用于气体的输送和分配。
第十一条电气控制系统用于控制和监测设备的运行状态。
第三章设备操作第十二条操作前应检查设备的运行状态，确保设备处于正常工作状态。
第十三条操作人员应穿戴防护装备，包括防静电服、护目镜、防毒面具等。
第十四条操作人员应确保设备上的开关全部处于关闭状态，并将电源切断。
第十五条操作人员应按照标准操作程序，并按照设备使用说明书进行操作。
第十六条操作人员在操作过程中要仔细观察设备各部分的运行情况，如发现异常应及时报告设备管理员。
第十七条操作结束后应将设备彻底清洁，并进行设备的定期维护和检修。
第四章安全注意事项第十八条操作人员在操作设备时，应严禁吸烟、喝酒和携带易燃、易爆物品。
第十九条操作人员在操作设备时，应注意防止设备发生漏气、泄露等情况。
第二十条操作人员在操作设备时，应将注意力集中在操作上，切勿分心或草率行事。
第二十一条发现设备故障或异常情况时，应立即停止操作并向设备管理员报告。
第二十二条操作人员在操作设备时，应严格控制气体的充放量，以防止爆炸和损坏设备。

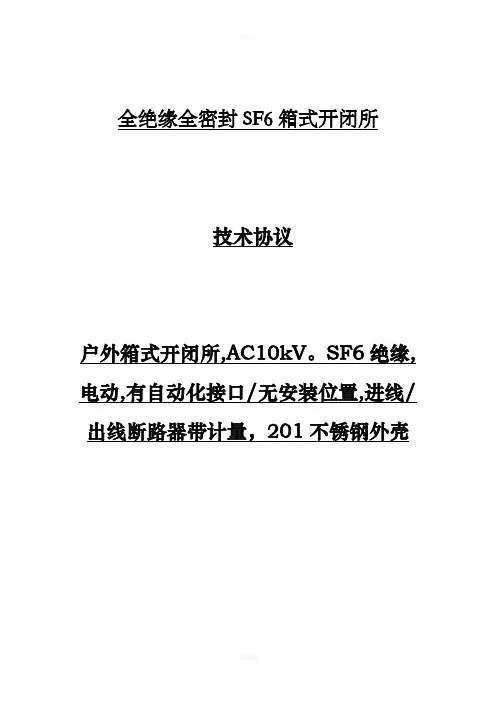

全绝缘全密封SF6箱式开闭所
技术协议
户外箱式开闭所,AC10kV。
SF6绝缘,电动,有自动化接口/无安装位置,进线/出线断路器带计量，201不锈钢外壳
2017年12月
专用技术规范
1 标准技术参数
表1 箱式开闭所技术参数特性表额定雷电冲击耐受电压峰值（1.2/50s）（相对
地）
额定雷电冲击耐受电压峰值（1.2/50s）
额定雷电冲击耐受电压峰值（1.2/50s）
陡波冲击电流下残压峰值（5kA，1/3s）
雷电冲击电流下残压峰值（5kA，8/20s）
操作冲击电流下残压峰值（250A，30/60s）
A
A 4/10s大冲击耐受电流
2 组件材料配置表
表2 主要组部件材料表
3 使用环境条件表
典型12kV箱式开闭所使用环境条件见表3。
特殊环境要求根据项目情况进行编制。
表3 使用环境条件表
25
可修改编辑
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
可修改编辑。
充气柜负荷开关
充气柜二工位负荷开关
一、主要技术参数
二、使用环境条件注意事项
1. 海拔高度不超过2000m，震裂度不超过8 度。
2. 周围空气温度低于+40 摄氏度，不低于-30 摄氏度。
相对温度日平均不大于90%，月平均不大于90%。
3. 经常性剧烈震动的安装场所，明显影响机构性能的水蒸气、气体、化学腐蚀性沉积、盐雾、灰尘污垢及其火灾，爆炸危险的安装场所不适使用。
充气柜三工位负荷开关
一、主要技术参数
二、使用环境条件注意事项
1. 海拔高度不超过2000m，震裂度不超过8 度。
2. 周围空气温度低于+40 摄氏度，不低于-30 摄氏度。
相对温度日平均不大于90%，月平均不大于90%。
3. 经常性剧烈震动的安装场所，明显影响机构性能的水蒸气、气体、化学腐蚀性沉积、盐雾、灰尘污垢及其火灾，爆炸危险的安装场所不适使用。
三、负荷开关外形及安装尺寸图
四、红苏电气负荷开关生产车间
五、充气柜生产车间。
10KV-SF6环网柜工艺守则一、环网柜壳体半成品焊接1、在焊接前焊接人员需检验不锈钢板是否有无刮伤、变型。
焊接人员在确认不锈钢板合格的情况下方可焊接。
2、焊接后不可有气泡，漏焊，板材变型。
二、一次元器件安装。
1、一次安装人员需母线检验元器件是否合格；校对是否与图纸一致。
2、在安装各元器件时，先用酒精清洗干净，再涂抹上硅脂。
3、固定一次元器件时，应用力矩扳手调至40Nm固定紧。
4、螺丝拧紧后，丝需露出2-5个丝扣。
三、机械调试。
1、分合闸的灵活性。
2、柜门开关的灵活性。
3、满足五防要求。
4、开关动触头与静触头是否紧密配合。
四、二次工艺。
1、布局美观大方；线号管标识清楚且横平竖直。
2、过门线需套波纹管。
3、线两端剥好后需压线头。
4、缠绕管缠绕均匀。
五、一次母线。
1、满足绝缘距离（最小不低于40mm）2、母线的棱角需打磨光滑，不能有毛刺。
3、紧固母线后，用0.05mm塞尺检验，看是否与搭接面紧密接合。
4、母线加工成型校正，需横平竖直。
六、回路电阻的测试。
检测回路电阻是否在正常范围值内。
C;F;V柜参数；≤150uΩ。
七、环网柜壳体成品焊接。
1、焊接前检查柜内卫生，是否干净。
2、检查各元器件坚固螺丝是否已拧紧。
3、放入适量干燥剂。
4、焊接后不能有气泡，漏焊，板材变型。
八、充气与检漏。
1、初检时可充入0.15MPb大气压的SF6气体，看有无漏气。
2、SF6气体充好后，需密封好放置24小时后方可检测。
3、检漏时不超过大气范围的3个点，视为合格。
九、报检，合格后打包入库。
电器有限公司技术部。
充气柜技术协议硕高电气科技有限公司SGSRM-12全绝缘金属封闭紧凑型金属开关设备（以下简称充气柜）采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所，箱式变电站，电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。
正常使用条件海拔高度：＜2000米环境温度：-40度〜+40度抗震能力：8度，水平加速度＜0.4g,垂直加速度＜0.2g技术特性SF6气体压力：20度下为1.4bars（绝对压力）年泄漏率：＜0.25%。
SF6气室防护等级：IP67浸水试验：水下施加0.3bars的压力/ 24小时熔断器筒：IP67燃弧试验：有灭弧器20kA/ 1S无灭弧器16kA/ 1S气室不锈铜壳厚度：3mm结构设计充气柜由以下五个隔室组成：开关一母线室、操作机构室、熔断器室、电缆室，泄压室.开关一母线室三相负荷开关作为一个整体部件调试完后装入气箱内。
开关结构为旋转式三工位，兼备隔离和接地功能。
开关静触头上装有金属栅栏，且呈曲线型，增强灭弧时去游离效果：为优化气箱内的电场分布，主母线设计为带R5圆角的矩形铜排，环网回路母线和变压器回路母线分别为e20和e10的铜棒，对可能引起局部电场尖端的部位，如母线连接及固定处，均装设了金属屏蔽罩，用以均匀电场，提高绝缘强度。
操作机构室操作机构室位于SGSRM-12系列充气柜的上半部分，机构滚轴与开关操作盘紧配.并通过螺栓固定，机构分单盘簧（进线机构）和双盘簧（出线机构），分别相配于环网和变压器回路开关，盘簧机构具有装配精度高、操作力小，寿命长、稳定性高等特点盘簧机构分为手动和电动两种操作方式。
电机可用（DC220V、AC220V、DC48V、DC110V）机构本身防误操作有双重防线：一是机构内设的强制性防护的联锁片，除非操作者强行把联锁片损坏：二是位置指示器挡板构成的外部防护，操作者无法把手柄插入闭锁的操作轴孔熔断气室熔断器室（熔断器密封仓）位于充气柜开关柜中部，置于充满SF6气体的气箱中。
HS01-12(红苏) 弹簧操动机构
一、概述
HSM6-12 高压环网柜所配CF 弹簧操动机构为额定电压12kV 交流金属封闭式开关的配套设备，该系列机构采用平面涡卷弹簧蓄能控制负荷开关的动作，接地操作采用了压缩弹簧过中蓄能控制。
工作位置有合闸、分闸、接地三个操作工位，该系列产品具有五防联锁功能，体积小、安装方便和适应性强等特点。
该产品全检合格出厂，符合GB 3804-2004 《3.6kV-40.5kV 高压交流负荷开关》、GB 3906-2006 《3.6~40.5kV 交流金属封闭开关设备和控制设备》、GB 16926-2009 《高压交流负荷开关_ 熔断器组合电器》的相关要求。
二、型号说明
三、HS01-SJ/DJ 弹簧机构使用操作说明
合闸操作：
确认检查产品有无运输变形，将机构安装固定在负荷开关上，使用专用的操作手柄插入到机构上部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路合闸。
或电动操作按合闸按钮电机带动机构完成开关合闸操作，此时无法进行接地操作。
分闸操作：
操作手柄插入到机构上部，逆时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路分闸。
或电动操作时按分闸按钮电机带动机构完成分闸操作，此时可进行合闸操作或接地操作。
接地合闸和接地分闸操作：
操作手柄插入到机构下部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下接地回路合闸，此时无法进行主回路合闸操作。
操作手柄逆时针转动约90 度，负荷开关在机构弹簧力作用下接地回路分闸，此时可进行合闸操作或接地操作。
四、HS01-12(C 柜) 弹簧操动机构
五、HS01-12(C 柜) 弹簧操动机构外形及安装尺寸
六、HS01-12(C 柜) 弹簧操动机构生产车间
七、HSM6-12红苏充气柜生产车间。
