机械基础第十六章 滚动轴承

202第16章 滚动轴承16.1考点提要１6.1.1．重要的术语及基本概念滚动轴承的基本结构及材料、滚动轴承的类型、轴承的代号、载荷角和接触角、基本额定动载荷和基本额定寿命、当量动载荷、当量静载荷、16.1.2．滚动轴承类型选择应主要考虑的因素滚动轴承类型选择应主要考虑的因素有：1）轴承的载荷：轴承所受载荷的大小、方向和性质，是选择轴承类型的主要依据。

2）轴承的转速：在一般转速下，转速的高低对类型的选择不发生什么影响，只有在转速较高时，才会有比较显著的影响。

3）轴承的调心性能；4）轴承的安装和拆卸。

5）经济性。

16.1.3．滚动轴承的载荷角和接触角接触角是滚动体与外圈的接触法线和半径方向之间所夹锐角。

如图１６.1（ａ）（ｂ）（ｃ）所示。

接触角反映了轴承承受载荷方向的特性。

接触角是滚动轴承的一个主要参数，轴承的受力分析和承载能力等都与接触角有关。

接触角越大，轴承承受轴向载荷的能力也越大。

图１６.1 接触角和载荷角载荷角 是轴承实际承受的径向载荷R 与轴向载荷的合力与半径方向的夹角。

如图１６.１（ｄ）所示。

游隙是滚动体内圈、外圈滚道之间的最大间隙。

如图１６.2所示。

游隙是影响轴承运转精度、使用寿命、噪声级别以及温升的重要数据，控制游隙是项重要的工作。

图１６.２径向间隙偏斜角一般指调心轴承内、外圈轴线相对倾斜时所夹的锐角。

此类轴承通常具有偏位角203的自适应性能，当轴承座孔与轴发生轴线偏离时，它可以自动适应轴心的偏斜。

故这种轴承也称作调心轴承。

16.1.4滚动轴承的力分析、失效形式和计算准则（１）力分析向心推力滚动轴承工作时，并非所有滚动体都同时受载。

滚动体同时受载的程度与轴承所受的径向力和轴向力的大小有关，一般以控制约半圈滚动体同时受载为宜。

（2）滚动轴承的失效形式和计算准则滚动轴承在工作时，滚动体和、内外圈都分别受到不同的脉动接触应力，因此，其失效形式主要有：点蚀、塑性变形、磨粒磨损和黏着磨损以及腐蚀．以及由于操作或维护不当引起的元件破裂。

！第十六章滚动轴承重要基本概念1．滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时，滚动体和内外圈滚道均受变载荷和变应力。

其中，滚动体和转动套圈承受周期性非稳定脉动循环的变载荷（变接触应力），固定套圈则承受稳定的脉动循环的变载荷（接触应力）。

2．滚动轴承的失效形式滚动轴承的主要失效形式（又称正常失效形式）是滚动体或内外圈滚道上发生疲劳点蚀。

当轴承转速很低(n≤10r/min)或只慢慢摆动，且静载荷很大时，其失效形式是滚动体或内外圈滚道表面发生塑性变形。

3．滚动轴承的设计准则对于正常转动工作的轴承，进行针对疲劳点蚀的寿命计算。

对于转速很低(n≤10r/min)或只慢慢摆动的轴承，进行静强度计算。

…4．滚动轴承的基本额定寿命基本额定寿命：一批相同的轴承在相同的条件下运转，当其中10%的轴承发生疲劳点蚀破坏（90%的轴承没有发生点蚀）时，轴承转过的总转数L10（单位为106转），或在一定转速下工作的小时数L10h （单位为小时）。

5．滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1（106转）时，轴承所能承受的载荷。

表示轴承的承载能力。

对于向心轴承：C 是纯径向载荷；对于推力轴承：C 是纯轴向载荷；在使用中要注意C 的3条含义：90%可靠度、基本额定寿命106 转、C 的方向。

精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。

已知两轮上的轴向力分别为F a1 = 3000 N，F a2 = 5000 N，方向如图。

轴承所受径向力R1= 8000 N，R2 = 12000 N。

冲击载荷系数f d = 1，其它参数见附表。

求两轴承的当量动载荷P1、P2。

&例11-1图1解：1．求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ，方向如图所示。

< 2．求外部轴向合力F AF A = F a2－F a1 = 5000－3000 = 2000 N ，方向与F a2的方向相同，如图所示。

第十六章滚动轴承一、选择题16-1 与滑动轴承相比,滚动轴承的优点是: 1)滚动摩擦远小于滑动摩擦; 2)节约铜、锡等贵重金属; 3)精度由轴承本身决定,故对安装与配合精度要求降低; 4)滚动轴承本身内部间隙很小,故能提高机器旋转的精度.其中___的观点是有错误的.(1) 1) (2) 2) (3) 3) (4) 4)16-2 与滑动轴承相比,滚动轴承的优点是: 1)内部间隙小,旋转精度高; 2)在轴颈尺寸相同时,滚动轴承宽度比滑动轴承小,可减小机器的轴向尺寸; 3)滚动摩擦远小于滑动摩擦,因此摩擦功率损失小,发热量少,特别适合在高速情况下使用; 4)由于摩擦功率损失小,则滚动轴承的润滑油耗量少,维护简单,与滑动轴承相比,维护费可节约30%.其中___的观点有错误.(1) 1) (2) 2) (3) 3) (4) 4)16-3 ___可采用滚动轴承.(1)大型低速柴油机曲轴 (2)大型水轮发电机推力轴承 (3)轧钢机轧辊轴承(4)蒸汽涡轮发电机转子16-4 滚动轴承的代号由前置代号,基本代号及后置代号组成,其中基本代号表示___.(1)轴承的类型、结构和尺寸 (2)轴承组件 (3)轴承内部结构的变化和轴承公差等级 (4)轴承游隙和配置16-5 滚动轴承的类型代号由___表示.(1)数字 (2)数字或字母 (3)字母 (4)数字加字母16-6 代号为N1024的轴承内径应该是___.(1)20 (2)24 (3)40 (4)12016-7 以下列代号表示的滚动轴承,___是深沟球轴承.(1)N2208 (2)30308 (3)6208 (4)7208AC16-8 角接触球轴承的类型代号是___.(1)1 (2)2 (3)6 (4)716-9 推力球轴承的类型代号是___.(1)6 (2)6 (3)7 (4)816-10 深沟球轴承,内径100mm,宽度系列O,直径系列2,公差等级为O级,游隙O组,其代号为___.(1)60220 (2)6220/PO (3)60220/PO (4)622016-11 一角接触球轴承,内径为85mm,宽度系列O,直径系列3,接触角16°,公差等级为6级,游隙2组,其代号为___.(1)7317B/P62 (2)7317AC/C2 (3)7317C/P6/C2 (4)7317C/P6216-12 代号为___的轴承能很好的承受径向载荷及轴向载荷的综合作用.(1)1210与N120 (2)7310AC与30210 (3)N1010与NU1010 (4)51110与8121016-13 若转轴在载荷作用下弯矩较大或轴承座孔不能保证良好的同轴度,则宜选用类型代号为___的轴承.(1)1或2 (2)3或7 (3)N或NU (4)6或NA16-14 下列轴承类型代号中,主要承受径向负荷也能同时承受少量双向轴向负荷的轴承有___.(1)1 (2)2 (3)3 (4)6 (5)7 (6) N (7)NU (8)NA16-15 一轴承代号为31322/P4/DF,其中/DF表示___.(1)两轴承背对背安装 (2)两轴承面对面安装 (3)两轴承串联安装16-16 手册中列有各种轴承的极限转速,___.(1)当负荷低于额定动负荷时,可以超过 (2)在设计时必须严格遵守,不得超过(3)不是一成不变的,当采用回火温度高于普通回火温度时,极限转速随之大大提高 (4)不是一成不变的,当采用可靠的润滑冷却措施时,可以在高于极限速度1～2倍的条件下运转16-17 有一根轴只用来传递转矩,它用三个支点支承在水泥基础上,如题16-17图所示.在这种情况下,三个支点的轴承应选用___.(1)深沟球轴承 (2)调心球轴承 (3)圆柱滚子轴承 (4)调心滚子轴承16-18 有一联合收割机的压板装置如图16-18所示,在A、B处通过一对滚动轴承与机架C相联,压板轮d的主轴长2.5mm,载荷较轻,在这种情况下,轴承宜选用___.(1)深沟球轴承 (2)滚针轴承 (3)调心球轴承 (4)调心滚子轴承题16-17图题16-18图16-19 同一根轴的两端支承,虽然承受负载不等,但常采用一对相同型号的滚动轴承,这是因为除___以外的下述其余三点理由.(1)采购同型号的一对轴承比较方便 (2)安装轴承的两轴承孔直径相同,加工方便 (3)安装轴承的两轴颈直径相同,加工方便 (4)一次镗孔能保证两轴承孔的中心线的同轴度,有利于轴承正常工作16-20 设计滚动轴承组合结构时,对轴承跨距很长、工作温度变化很大的轴,为了适应轴有较大的伸缩变形,应考虑___.(1)将一端轴承设计成游动的 (2)采用内部间隙可调整的轴承 (3)采用内部间隙不可调整的轴承,而将一端轴承外圈的外侧留有适当大小的轴向间隙 (4)轴颈与轴承内圈采用很松的的配合16-21 滚动轴承内圈与轴颈的配合以及外圈与轴孔的配合___.(1)全部采用基轴制 (2)全部采用基孔制 (3)前者采用基孔制,后者采用基轴制 (4)前者采用基轴制,后者采用基孔制16-22 轴承内圈与轴颈的配合为基孔制___.(1)它的公差制度与机器制造业中一般采用的公差制度完全相同 (2) 它的公差制度与机器制造业中一般采用的公差制度不同,后者孔径为单向正公差,而轴承内径为单向负公差 (3) 它的公差制度与机器制造业中一般采用的公差制度不同,后者孔径为单向负公差,而轴承内径为单向正公差 (4)具有一定间隙的配合以便拆装,但间隙不能过大,以免破坏支承的精度16-23 滚动轴承内圈孔径的公差带分布方向是从公称尺寸开始,___.(1)分布在孔径增大的方向 (2)分布在孔径减小的方向 (3)分布在孔径公称尺寸线两侧 (4)分布方向由轴承与轴的配合决定16-24 滚动轴承转动套圈的配合(一般为内圈与转动轴径的配合)应采用___.(1)过盈量较大的配合,以保证内圈与轴颈紧密结合,载荷越重,过盈量越大 (2)具有一定过盈量的配合,以防止套圈在载荷作用下松动,并防止轴承内圈游隙消失,导致轴承发热磨损 (3)具有较小过盈量的配合,以便于轴承的安装拆卸 (4)具有间隙或过盈量很小的过渡配合,以保证套圈不致因过大的变形而影响工作精度16-25 滚动轴承静止套圈的配合(一般为外圈与轴承座孔之间的配合)应采用___.(1)较紧配合,以保证套圈与座孔牢固的结合 (2)具有一定紧度的配合,以防止轴承工作时套圈跟随转动 (3)具有较小过盈量或较小间隙的过渡配合,使套圈具有沿轴向及周向游动能力,但不影响支承精度与刚度 (4)具有一定间隙的配合以便于装拆,但间隙不能过大,以免破坏支承的精度16-26 如图所示,中间齿轮(惰轮)的滚动轴承,其内外圈的配合应选择___.(1)内圈与心轴采用较紧的配合,外圈与齿轮采用较松的配合 (2)内外圈均采用较紧配合 (3)内外圈均采用较松配合 (4)外圈与齿轮采用较紧配合,内圈与心轴采用较松配合题16-26图16-27 滚动轴承轴向预紧措施主要用在___.(1)紧密机床主轴上,如螺纹磨床等,由于预紧,提高了支承刚度和旋转精度,使加工精度大大提高 (2)高速旋转机械主轴中,如鼓风机等,由于内部游隙消失,轴承运转时的噪声大大降低 (3)大型重载机械中,由于内部游隙消失,各滚动体之间负荷均匀化,使轴承承载能力大大提高 (4)冲击振动严重的机械中,由于内部游隙消失,提高了轴承的工作可靠性16-28 采用滚动轴承轴向预紧措施的主要目的是___.(1)提高轴承的旋转精度 (2)提高轴承的承载能力 (3)降低轴承的运转噪声(4)防止轴在冲击振动下发生窜动16-29 各类轴承的润滑方式,通常可根据轴承的___来选择.(1)转速n (2)当量动负荷P (3)轴颈圆周速度υ (4)内径与转速的乘积16-30 在正常工作条件下,滚动轴承的主要失效形式是___.(1)滚动体破裂 (2)滚道磨损 (3)滚动体与滚道工作表面上产生疲劳点蚀(4)滚动体与外圈间产生胶合16-31 一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承,___.(1)它们的寿命应该相同 (2)它们的寿命不相同 (3)90%轴承的寿命应该相同(4)它们的最低寿命应该相同16-32 为了保证轴承内圈与轴肩端面的良好接触,轴承的圆角半径r 与轴肩处的圆角半径r 1应有___.(1)r=r 1 (2)r>r 1 (3)r<r 116-33 滚动轴承的额定寿命是指___.(1)在额定动载荷作用下,轴承所能达到的寿命 (2)在额定工况和额定动负荷作用下,轴承所能达到的寿命 (3) 在额定工况和额定动负荷作用下,90%轴承所能达到的寿命 (4)同一批轴承进行试验中,90%轴承所能达到的寿命16-34滚动轴承的额定寿命是指___.(1)在额定动载荷作用下,轴承所能达到的寿命 (2)在标准实验负荷作用下,轴承所能达到的寿命 (3) 同一批轴承进行试验中,95%轴承所能达到的寿命 (4)同一批轴承进行寿命试验中,破坏率达到10%时所对应的寿命16-35 一个滚动轴承的额定动负荷是指___.(1)该轴承的使用寿命为106转时,所承受的负荷 (2) 该轴承的使用寿命为106h 时,所承受的负荷 (3) 该型号轴承的使用寿命为106转时,所承受的负荷 (4) 该型号轴承的额定寿命为106转时,所承受的最大负荷16-36 滚动轴承的额定静负荷是指___.(1)使滚动体和滚道不致发生破坏的最大负荷 (2)使滚道表面塑性变形为滚动体直径万分之一时的负荷 (3)轴承在应力最大的滚动体与滚道接触处滚动体与滚道总永久变形量为滚动体直径的万分之一时的负荷 (4)使90%的轴承滚道与滚动体变形量小于滚动体直径万分之一时的负荷16-37 滚动轴承额定寿命与额定动负荷之间的关系为()C L P ε=,其中P 为轴承的___.(1)当量动负荷 (2)外负荷 (3)径向负荷 (4)当量负荷16-38 滚动轴承额定寿命与额定动负荷之间的关系为()C L P ε=,其中ε称为寿命指数,对于滚子轴承和球轴承分别为___.(1)3/10和3 (2)3/10和10/3 (3)10/3和3/10 (4)10/3和316-39 如图所示,齿轮轴由两个角接触球轴承支承,轴承承受径向载荷:F r Ⅰ=1000N,F r Ⅱ=2000N.轴向载荷F A =900N,方向向右.接触角α=25°,内部轴向力F s =0.63Fr.根据计算,两轴承上的轴向负荷分别为___.(1) F a Ⅰ=1400N, F a Ⅱ=700N (2) F a Ⅰ=1400N, F a Ⅱ=200N (3) F a Ⅰ=2300N, F a Ⅱ=700N (4) F a Ⅰ=2300N, F a Ⅱ=1400N16-40 图示一齿轮轴的滚动轴承装置,轴承型号是7307AC,判断系数e=0.68,当Fa/Fr>e 时,λ=0.41,Y=0.87.已知轴承Ⅰ上的径向负荷F r Ⅰ=2100N,轴向负荷F a Ⅱ=1470N,则该轴承的当量动负荷是___.(1)2139.9N (2)2110N (3)1470N (4)2110.5N题16-39图 题16-40图16-41 型号为30218的滚动轴承有关数据如下:额定动负荷C r =120000N,判断系数e=0.42,F a /F r >e 时,X=0.4,Y=1.4.若该轴承承受径向负荷Fr=16000N,轴向负荷Fa=3950N,转速n=1470r/min,负荷系数f p =1,工作温度t<100℃,则该轴承的寿命约是___.(1)11470h (2)11610h (3)13700h (4)8000h16-42 型号为7410AC 的轴承有关数据如下:额定动负荷C r =77500N 判断系数e=0.68,F a /F r >e 时,X=0.41,Y=0.87,若该轴承承受径向负荷F r =4116N,轴向负荷F a =3065N,转速n=3000r/min,负荷系数f p =1,工作温度t<100℃,则该轴承的寿命约是___.(1)31337h (2)32640h (3)50050h (4)16200h二、分析与思考题16-43 为什么现代机械设备上大多采用滚动轴承?16-44 滚动轴承有哪些类型,写出它们的类型代号及名称.并说明各类轴承能承受何种负荷(径向或轴向)?16-45 典型的滚动轴承有哪些基本元件组成?每个元件的作用是什么?16-46 滚动轴承各元件一般采用什么材料及热处理方法?为什么?16-47 为什么角接触球轴承和圆锥滚子轴承常成对使用?在什么情况下采用面对面安装?在什么情况下采用背对背安装?并说明什么叫面对面安装及背对背安装?16-48 说明以下列代号表示的滚动轴承的类型、尺寸系列、轴承内径、内部结构、公差等级、游隙及配置方式.1208/P63、30210/P6X/DF 、51411、61912、7309C/DB.16-49 为什么调心轴承常成对使用?16-50 滚动轴承的主要失效形式有哪些>其设计计算准则是什么?16-51 什么是滚动轴承的额定寿命和基本额定动负荷?什么是滚动轴承的当量动负荷?当量动负荷如何计算?16-52 滚动轴承的寿命计算公式610()C L P ε=中各符号的意义和单位是什么?若转速为n(r/min),问寿命L r (r)与L h (h)之间的关系是什么?16-53 滚动轴承内圈与轴,外圈与机座孔的配合采用基孔制还是基轴制?若内圈与轴的配合标为7356H k ∅,外圈与机座孔的配合标为7906J h ∅有何错误?应如何改正? 16-54 滚动轴承回转套圈与不转套圈所取的配合性质有何不同?常选什么配合?不转套圈偶然稍微转动对轴承寿命会有什么影响?16-55 什么类型的滚动轴承在安装时要调整轴承游隙?常用哪些方法调整轴承游隙?16-56 滚动轴承组合结构中为什么有时要采用预紧结构?预紧方法有哪些?16-57 角接触球轴承和圆锥滚子轴承的内部轴向力F s是怎样产生的?F s的方向如何确定?大小如何计算?16-58 对于成对使用的角接触球轴承和圆锥滚子轴承,在径向负荷及轴向负荷的联合作用下,应如何确定轴承的轴向负荷?16-59 在设计同一轴的两个支承时,为什么通常采用两个型号相同的轴承?如果必须采用两个型号不同的轴承时,应采取什么措施?16-60 在设计滚动轴承组合结构时,应如何考虑补偿轴受热后的伸长?试举例说明?16-61 滚动轴承轴系轴向固定的典型结构形式有三类: 1)两端固定, 2)一端固定,一端游隙, 3)两端游动.试问这三种类型各适用于什么场合?16-62滚动轴承的装、拆方法如何?注意事项有哪些?三、设计计算题16-63 某深沟球轴承在径向负荷F r=7160N作用下,以转速n=1800r/min工作3800h.试求此轴承应具有的径向基本额定动负荷C r值.16-64 一农用水泵,决定选用深沟球轴承,轴颈直径d=35mm,转速n=2900r/min,已知径向负荷F r=1810N,轴向负荷F a=740N,预期寿命L h′=6000h,试选择轴承型号.16-65 拟在蜗杆减速器中用一对滚动轴承来支承蜗杆,如图所示.轴转速n=320r/min,轴颈直径d=40mm,而支店径向反力分别为F rⅠ=4000N,F rⅡ=2000Nm轴向负荷F A=1600N,工作中有中等冲击,温度小于100℃,预期使用寿命L h′=5000h,试确定该对轴承的类型及型号.题16-65图题16-66图16-66 根据工作条件,决定在轴的两端选用α=25°的两个角接触球轴承,采用面对面安装,如图所示,轴颈直径=35mm,工作中有中等冲击,转速n=1800r/min,已知两轴承的径向负荷分别为F r1=3390N,F r2=1040N,轴向负荷F A=870N,作用方向指向轴承1,试确定其工作寿命.16-67 一工作机械的传动装置中,根据工作条件拟在某传动轴上安装一对型号为7307AC的角接触球轴承,如图所示, 已知两轴承的径向负荷分别为:F r1=1000N,F r2=2060N,外加轴向负荷F A=880N,轴转速n=5000r/min,运转中受中等冲击,预期寿命L h′=2000h,试问所选的轴承型号是否适用?16-68 如图所示的蜗杆轴转速n=240r/min,工作平稳,f p=1,采用一端固定(一对角接触球轴承面对面安装),一端游动(一个深沟球轴承)的支承,轴承受力F r1=935N,F r2=1910N, F a1=F A2=5800N.要求轴承内径d≥50mm,预期寿命L h′≥20000h,试选择轴承型号.题16-67图题16-68图16-69 下列各轴承受径向负荷Fr及轴向负荷F a作用,试分别计算其当量动负荷P.(1)6216轴承,F r=6500N,F a=1000N,负荷平稳.(2)51210轴承,F r=0N,F a=5000N,中等冲击.(3)N207轴承,F r=4000N,F a=0N,中等冲击.(4)7209C轴承,F r=4600N,F a=2500N,中等冲击.16-70 一对7210C轴承,分别承受径向负荷F rA=10000N,F rB=5000N,轴上作用的外加轴向负荷F A,方向如图所示.试求当F A=2000N和F A=1000N时,各轴承的内部轴向力F s、轴承的轴向负荷F a和当量动负荷P的大小.设负荷系数f p=1.2.题16-70图16-71 圆锥滚子轴承30208的额定动负荷是C r=34000N.(1)若当量动负荷P=6200N,工作转速n=730r/min,试计算轴承的寿命L h.(2)若当量动负荷P=6200N,而要求L h=10000h,允许最高转速n是多少?16-72 如图所示,轴由一对32306圆锥滚子轴承支承.已知转速n=1380r/min,F r1=5200N,F r2=3800N,轴向外负荷FA的方向如图所示.若负荷系数f p=1.8,工作温度不高,要求寿命L h=6000h,试计算该轴允许的最大外加轴向负荷F Amax等于多少?题16-72图16-73 根据工作条件,一轴的两端各采用一个深沟球轴承支承,轴颈d=30mm,转速n=1600r/min,每个轴承受径向负荷F r=1000N,常温下工作,载荷平稳,要求使用寿命L h=8000h,试选择轴承型号.16-74 一深沟球轴承,受径向负荷F r=4800N,外部轴向负荷F A=1600N,轴转速n=970r/min,载荷轻度冲击,预期寿命5000h,轴颈直径d=50mm,试选择轴承型号.16-75 试计算型号为6310的深沟球轴承的寿命,已知该轴承受径向负荷Fr=500N,轴向负荷F a=2500N,转速n=1000r/min,常温下工作,载荷有中度冲击.16-76 一矿山机械的提升装置中,采用6308的深沟球轴承.已知轴承受径向负荷F r=5000N,轴向负荷F a=2500N,轴的转速n=1250r/min,运转中有轻微冲击,预期寿命L h′=5000h,工作温度t<100℃,问该轴承是否适用?16-77 试验算6407轴承的负荷能力.已知该轴承受径向负荷F r=16000N,轴向负荷F a=2000N,转速n=20r/min,要求寿命L h=1000h.16-78 一圆锥—圆柱齿轮减速器高速轴的支承结构如图所示.已知轴颈直径d=70mm,1轴承的径向负荷F r1=1200Nm2轴承的径向负荷F r2=7000N,轴受轴向负荷F A=F x=4000Nm轴的转速n=1470r/min.载荷平稳,工作温度在100℃以下,要求寿命L h≥8000h,试选择一对接触角α=16°的角接触球轴承的型号.题16-78图16-79 已知一齿轮轴的转速n=2800r/min,采用一对深沟球轴承支承,轴承上的径向负荷为F r=5000N,轴向负荷为F a=2600N,没有冲击,工作平稳.轴颈直径d=65mm,要求轴承寿命为L h=5000h,可靠度90%,润滑脂润滑,试选择轴承型号.16-80 某工程机械传动中轴承配置形式如图所示.已知:轴向力F A=2000N,径向力F r1=4000N,F r2=5000N,转速n=1600r/min,中等冲击,工作温度不超过100℃,要求轴承使用寿命L h=5000h,问采用30311轴承是否适用?题16-80图四、结构设计题16-81 某齿轮减速器的输出轴轴系结构如图所示,试指出其设计错误之处,并画出正确图形.16-82 试分析图示齿轮轴轴系结构上的错误并改正之.轴肩采用脂润滑.提示,问题可从四个方面考虑: (1)转动件与静止件是否接触; (2)轴上零件是否定位和固定. (3)工艺是否合理; (4)润滑与密封问题.题16-81图题16-82图16-83 在滚动轴承组合设计中,需将轴承内圈轴向紧固.试用不同方法完成并画出下列题16-83图a、b、c三图中内圈轴向紧固结构.16-84 指出锥齿轮减速器中锥齿轮轴系结构(如图示)的错误.错误处依次以①②③…标出,要说明错误的理由.图中所示锥齿轮为主动轮,动力由与之连接的联轴器输入,从动锥齿轮和箱体的其余部分没有画出.锥齿轮传动用箱体内的油润滑,滚动轴承用脂润滑.题16-83图题16-84图16-85 对于角接触球轴承及圆锥滚子轴承,安装时都要有轴向间隙,以保证轴承正常运转.试设计调整轴向间隙方法的结构图.16-86 滚动轴承采用毡圈密封时,要求密封处轴的表面粗糙度小、轴颈的圆周速度υ≤5m/s、工作温度低于90℃.试就下图该画出三种毡圈密封方案的结构图.题16-86图题16-87图16-87 一单级斜齿圆柱齿轮减速器(见下图),已知电动机功率P=4KW,转速n1=750r/min;低速轴转速n2=130r/min;大齿轮节圆直径d2=300mm,宽度b2=90mm,轮齿螺旋角β=12°,法面压力角α=20°.试完成低速轴及其轴系零件的全部结构设计(轴的材料为45钢正火,初选尺寸系列为03的角接触球轴承,外伸端联轴器选择TL型弹性套柱销联轴器).。

机械设计基础滚动轴承知识机械设计基础滚动轴承知识机械设计基础滚动轴承知识点已经为大家整理好了，请看：1机械零件常用材料：普通碳素结构钢(Q屈服强度)优质碳素结构钢(20平均碳的质量分数为万分之20)、合金结构钢(20Mn2锰的平均质量分数约为2%)、铸钢(ZG230-450屈服点不小于230，抗拉强度不小于450)、铸铁(HT200灰铸铁抗拉强度).2常用的热处理方法：退火(随炉缓冷)、正火(在空气中冷却)、淬火(在水或油中迅速冷却)、回火(吧淬火后的零件再次加热到低于临界温度的一定温度，保温一段时间后在空气中冷却)、调质(淬火+高温回火的过程)、化学热处理(渗碳、渗氮、碳氮共渗).3机械零件的结构工艺性：便于零件毛坯的制造、便于零件的机械加工、便于零件的装卸和可靠定位 .4机械零件常见的失效形式：因强度不足而断裂;过大的弹性变形或塑性变形;摩擦表面的过度磨损、打滑或过热;连接松动;容器、管道等的泄露;运动精度达不到设计要求 .5应力的分类：分为静应力和变应力。

最基本的变应力为稳定循环变应力，稳定循环变应力有非对称循环变应力、脉动循环变应力和对称循环变应力三种.6疲劳破坏及其特点：变应力作用下的破坏称为疲劳破坏。

特点：在某类变应力多次作用后突然断裂;断裂时变应力的最大应力远小于材料的屈服极限;即使是塑性材料，断裂时也无明显的塑性变形。

确定疲劳极限时，应考虑应力的大小、循环次数和循环特征.7接触疲劳破坏的特点：零件在接触应力的反复作用下，首先在表面或表层产生初始疲劳裂纹，然后再滚动接触过程中，由于润滑油被基金裂纹内而造成高压，使裂纹扩展，最后使表层金属呈小片状剥落下来，在零件表面形成一个个小坑，即疲劳点蚀。

疲劳点蚀危害：减小了接触面积，损坏了零件的光滑表面，使其承载能力降低，并引起振动和噪声。

疲劳点蚀使齿轮。

滚动轴承等零件的主要失效形式.8引入虚约束的原因：为了改善构件的受力情况(多个行星轮)、增强机构的刚度(轴与轴承)、保证机械运转性能.9螺纹的种类：普通螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹.10自锁条件：λ≤ψ即螺旋升角小于等于当量摩擦角.11螺旋机构传动与连接：普通螺纹由于牙斜角β大，自锁性好，故常用于连接;矩形螺纹梯形螺纹锯齿形螺纹因β小，传动效率高，故常用于传动.12螺旋副的效率：η=有效功/输入功=tanλ/tan(λ+ψv)一般螺旋升角不宜大于40°。

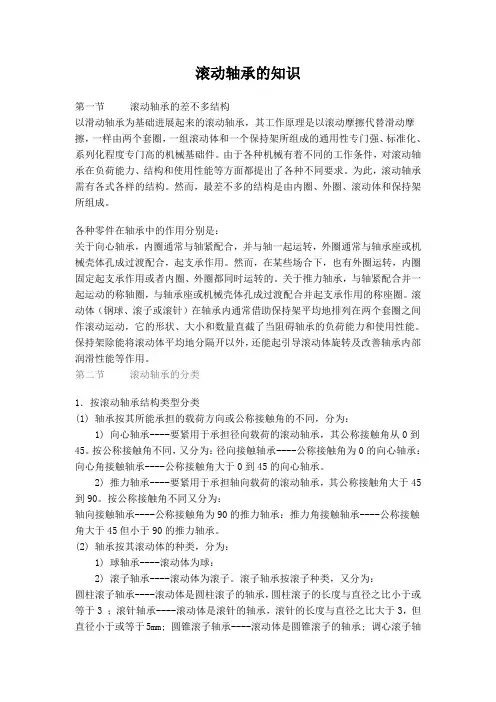

滚动轴承的知识第一节滚动轴承的差不多结构以滑动轴承为基础进展起来的滚动轴承，其工作原理是以滚动摩擦代替滑动摩擦，一样由两个套圈，一组滚动体和一个保持架所组成的通用性专门强、标准化、系列化程度专门高的机械基础件。

由于各种机械有着不同的工作条件，对滚动轴承在负荷能力、结构和使用性能等方面都提出了各种不同要求。

为此，滚动轴承需有各式各样的结构。

然而，最差不多的结构是由内圈、外圈、滚动体和保持架所组成。

各种零件在轴承中的作用分别是：关于向心轴承，内圈通常与轴紧配合，并与轴一起运转，外圈通常与轴承座或机械壳体孔成过渡配合，起支承作用。

然而，在某些场合下，也有外圈运转，内圈固定起支承作用或者内圈、外圈都同时运转的。

关于推力轴承，与轴紧配合并一起运动的称轴圈，与轴承座或机械壳体孔成过渡配合并起支承作用的称座圈。

滚动体（钢球、滚子或滚针）在轴承内通常借助保持架平均地排列在两个套圈之间作滚动运动，它的形状、大小和数量直截了当阻碍轴承的负荷能力和使用性能。

保持架除能将滚动体平均地分隔开以外，还能起引导滚动体旋转及改善轴承内部润滑性能等作用。

第二节滚动轴承的分类1．按滚动轴承结构类型分类(1) 轴承按其所能承担的载荷方向或公称接触角的不同，分为：1) 向心轴承----要紧用于承担径向载荷的滚动轴承，其公称接触角从0到45。

按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承----公称接触角大于0到45的向心轴承。

2) 推力轴承----要紧用于承担轴向载荷的滚动轴承，其公称接触角大于45到90。

按公称接触角不同又分为：轴向接触轴承----公称接触角为90的推力轴承：推力角接触轴承----公称接触角大于45但小于90的推力轴承。

(2) 轴承按其滚动体的种类，分为：1) 球轴承----滚动体为球：2) 滚子轴承----滚动体为滚子。

滚子轴承按滚子种类，又分为：圆柱滚子轴承----滚动体是圆柱滚子的轴承，圆柱滚子的长度与直径之比小于或等于3 ；滚针轴承----滚动体是滚针的轴承，滚针的长度与直径之比大于3，但直径小于或等于5mm; 圆锥滚子轴承----滚动体是圆锥滚子的轴承; 调心滚子轴承一一滚动体是球面滚子的轴承。

机械设计基础第16章滚动轴承的平面之间的夹角，简称接触角。

接触角越大，轴承承受轴向载荷的能力越大。

按照滚动体形状分为：球轴承和滚子轴承由于结构的不同，各类轴承使用性能也不相同：1. 承载能力滚子轴承的承载能力高于球轴承；2. 极限转速3. 角偏差(1) 基本代号类型代号：用数字或字母表示尺寸系列代号由轴承的宽（高）度系列代号和直径系列代号组合而成。

P276 表16-4内径代码表示轴承公称内径尺寸(2) 前置代号、后置代号：只有在遇到对轴承结构、形状、材料公差等级、技术要求等有特殊要求时才使用，一般情况下可忽略。

一、失效形式max 5rF F z =向心轴承0α=T2. 滚动轴承的主要失效形式(1) 疲劳点蚀－内、外圈的滚道及滚动体的表面出现许多点蚀坑。

是滚动轴承的主要失效形式。

(2) 永久变形－滚动体或套圈滚道上出现不均匀的塑性变形凹坑。

(3) 其他形式－早期磨损、胶合、内外圈和保持架破损等二、轴承寿命1. 轴承的可靠度与寿命之间的关系2. 基本额定寿命－一组同一型号轴承在同一条件下运转，其可靠度为90%时，能达到或超过寿命。

()()610r ,h L L h 3. 基本额定动载荷－当一套轴承进入运转并且基本额定寿命为转时，轴承所能承受的载荷，C 。

610对于向心轴承，由于它是在纯径向载荷下进行寿命试验的，所以其基本额定动载荷通称为径向基本额定动载荷，记作rC 对于推力轴承，由于它是在纯轴向载荷下进行寿命试验的，所以其基本额定动载荷通称为轴向基本额定动载荷，记作aC三、当量动载荷的计算r aP XF YF =+r a F F 、－分别为轴承的径向载荷及轴向载荷；X Y 、－分别为径向动载荷系数及轴向动载荷系数四、角接触向心轴承轴向载荷的计算1. 内部轴向力s F －轴承的内部轴向力2. 安装方式3. 轴向载荷的计算压紧端附加的轴向力是否会引起附加的径向力？= 0°基本符号可用符号= 90°基本符号可用符号基本符号可用符号。

第16章滚动轴承16-1 说明下列型号轴承的类型、尺寸系列、结构特点、公差等级及其适用场合。

6005，N209／P6，7207C，30209／P5。

解：由手册查得6005深沟球轴承，窄宽度，特轻系列，内径尺寸25 mm，公差等级为0级。

主要承受径向载荷，也可承受一定的轴向载荷；可用于高速传动。

N209/P6圆柱滚子轴承，窄宽度，轻系列，内径尺寸45 mm，公差等级为6级。

只能承受径向载荷，适用于支承刚度大而轴承孔又能保证严格对中的场合，其径向尺寸轻紧凑。

α=︒,钢板冲7207C角接触球轴承，窄宽度，轻系列，内径尺寸35 mm，接触角15压保持架，公差等级为0级。

既可承受径向载荷，又可承受轴向载荷，适用于高速无冲击, 一般成对使用，对称布置。

30209/P5圆锥滚子轴承，窄宽度，轻系列，内径尺寸45 mm，公差等级为5级。

能同时承受径向载荷和轴向载荷。

适用于刚性大和轴承孔能严格对中之处，成对使用，对称布置。

16-2 一深沟球轴承6304承受的径向力Fr＝4 kN，载荷平稳，转速n＝960 r／min，室温下工作，试求该轴承的基本额定寿命，并说明能达到或超过此寿命的概率。

若载荷改为Fr＝2 kN，轴承的基本额定寿命是多少？解：滚动轴承的基本额定寿命计算公式：其中，对于深沟球轴承6304，查手册得其径向基本额定动载荷为15900C N =，查表16-8得温度系数，查表16-9得载荷系数，对于球轴承。

（1）当量动载荷时，得：根据基本额定寿命的定义可知，在此载荷上，能达到或者超过此寿命的概率为90%。

（2）当量动载荷时，得：。

16-3 根据工作条件，某机械传动装置中轴的两端各采用一个深沟球轴承支承，轴颈d ＝35 mm ，转速n ＝2000 r ／min ，每个轴承承受径向载荷Fr ＝2000 N ，常温下工作，载荷平稳，预期寿命Lh ＝8000 h ，试选择轴承。

解：查教材表16-8得温度系数，查教材表16-9得载荷系数，对于球轴承。
