压缩空气及阀门安全知识培训课件

  • 格式：pptx
  • 大小：2.47 MB
  • 文档页数：62

下载文档原格式

  / 62

合集下载

2024年空气压缩机司机安全培训(3篇)

2024年空气压缩机司机安全培训(3篇)

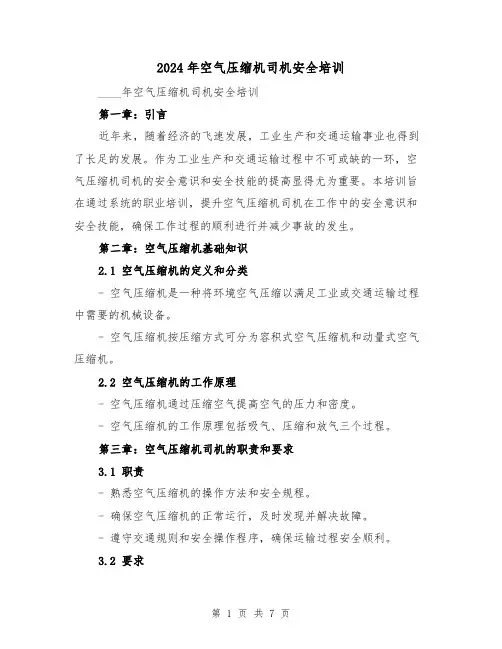

2024年空气压缩机司机安全培训____年空气压缩机司机安全培训第一章：引言近年来，随着经济的飞速发展，工业生产和交通运输事业也得到了长足的发展。

作为工业生产和交通运输过程中不可或缺的一环，空气压缩机司机的安全意识和安全技能的提高显得尤为重要。

本培训旨在通过系统的职业培训，提升空气压缩机司机在工作中的安全意识和安全技能，确保工作过程的顺利进行并减少事故的发生。

第二章：空气压缩机基础知识2.1 空气压缩机的定义和分类- 空气压缩机是一种将环境空气压缩以满足工业或交通运输过程中需要的机械设备。

- 空气压缩机按压缩方式可分为容积式空气压缩机和动量式空气压缩机。

2.2 空气压缩机的工作原理- 空气压缩机通过压缩空气提高空气的压力和密度。

- 空气压缩机的工作原理包括吸气、压缩和放气三个过程。

第三章：空气压缩机司机的职责和要求3.1 职责- 熟悉空气压缩机的操作方法和安全规程。

- 确保空气压缩机的正常运行，及时发现并解决故障。

- 遵守交通规则和安全操作程序，确保运输过程安全顺利。

3.2 要求- 具备一定的机械知识和操作技能。

- 具备较强的安全意识，能够及时应对突发情况。

- 在岗位上具备高度的责任心和团队合作意识。

第四章：空气压缩机司机的安全操作4.1 安全操作流程- 空气压缩机司机应按要求进行装填燃料和润滑油。

- 正确操作空气压缩机的开关和控制装置。

- 规范操作空气压缩机的使用方法，注意防护措施。

4.2 安全维护措施- 定期检查和清洁空气压缩机，保持其正常运行状态。

- 注意空气压缩机的故障和异常现象，及时进行维修和保养。

- 熟悉安全急救知识，能够在紧急情况下迅速采取措施。

第五章：空气压缩机司机安全培训案例分析5.1 案例一：空气压缩机操作不当导致事故发生。

- 案例描述：一名空气压缩机司机在操作过程中没有按规定穿戴安全装备，并且没有及时发现压力异常现象，导致压力释放时造成严重伤害。

- 分析教训：安全意识和操作流程的缺失导致这起事故的发生。

压缩空气安全培训.完整版PPT资料

压缩空气安全培训.完整版PPT资料
这个玩笑开大了气泵插肛致肠破裂
和气流高分贝声音导致的听力损害。 对着嘴直吹，压缩空气能吹裂肺部。
昨天，市二中院终审裁定以过失致人死亡罪判处高红松有期徒刑2年，赔偿死者家属医疗费、死亡补偿金等损失共计14万多元。 本报3585000热线7月18日讯（记者 张继才实习生张荣娟）这个玩笑有点过火。 夏津县城某汽修店的两个维修工为了开玩笑，竟然把高压充气泵塞入了年仅十三岁的学徒杜传旺的肛门，强大的气压瞬间击穿了孩子 稚嫩的身体，小传旺随即被送往医院进行手术。 另外，把灰尘和赃物吹到空气中，也导致空气污染和呼吸系统伤害。 请记住，普通工衣不足以防护高压空气。 永远不要拿压缩空气来开玩笑，它有可能致命。 急诊间立即将病人送到摄片室。
C风O险N❖控TR制OL首S 先，压缩空气非常强大，依靠其压力，压缩空气可以冲走 小颗粒灰屑。但这些灰屑却是危险源，它们能冲进你的眼睛 更有不幸的是，某些个人未能意识到压缩空气的伤害性，用其玩笑戏闹，或者不正确的工作程序而导致严重的工场伤害（案例）。
这个玩笑开大了气泵插肛致肠破裂
谁小知赵罗 的某肛当门或即严倒重者地受，伤擦手，捂情破腹况部比的脸较色严皮苍重白(肤后。经。鉴定可为重能伤)。的破坏程度取决于这些被吹起颗粒的 大小、重量、形状、成分和速度。曾经有报道关于压缩空气 温州23岁的肖姓男子上班期间突发奇想，将气泵塞进同事曾姓男子的肛门，并打开开关充气essed Air 压缩空气的风险
❖ 另外，把灰尘和赃物吹到空气中，也导致空气污染和呼吸系 统伤害。
Dangers of Compressed Air 压缩空气的风险
❖ 更有不幸的是，某些个人未能意识到压缩空气的伤害性，用 其玩笑戏闹，或者不正确的工作程序而导致严重的工场伤害
压气流之下。气管空闲时，将其向下指向脚底方向。

《空气压缩机培训》PPT课件

《空气压缩机培训》PPT课件
6.医药行业
气流粉碎、糖衣抛光 药品包装、眼科手术
ppt课件
22
7.钢铁制造业
制氧制氮、仪表阀门控制 助燃、窑炉密封
8.机械加工业
数控机床、喷丸机、抛光机、 自动组装、数控切割
9.其它行业
面粉加工业（磨辊推动、包装用气） 大米加工业（色选仪、真空包装机） 果汁饮料业（自动灌装线、超滤机） 铝制造业（天车制动、除尘、阀门控制） 焦化行业（仪表控制、压滤机、料仓气炮）
常用的压力表示单位； ① 工作压力，国内用户常称排气压力。工作压力是指空压机 排出气体的最高压力； ② 常用的工作压力单位为： bar或Mpa ，1 bar = 0.1Mpa ； ③ 一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
ppt课件
15
15
3.常用名词术语
>>> 空压机的容积流量 ① 容积流量，国内用户常称排气量。容积流量是指在所要求
的排气压力下，空压机单位时间内排出的气体容积，折算 到进气状态的量。 ② 容积流量单位为：m3/min（立方/分钟）或 L/ min（升/分 钟），1m3（立方）= 1000L（升）； ③ 一般性，常用的流量单位为： m3/min（立方/分钟）； ④ 容积流量在我国又被称为排气量或铭牌流量。
ppt课件
ppt课件
4
为什么工厂需要压缩空气?
动力能源用气: 压缩空气是个非常好 的媒体，能够储存和传输能量，从而 驱动很多的生产工具做功！
生产过程用气： 压缩空气被作为一种 生产过程的重要组成部分(比如. 化工， 医药，发酵等.)
ppt课件
5
动力能源用气
压缩空气的能量被用来驱动气动 的生产设备！(比如—空气马达, 气动阀门，气枪，气锤等）

阀门知识培训课件

阀门知识培训课件

止回阀分类：
• 止回阀按结构划分，可分为升降式止回阀、旋启式止 回阀和蝶式止回阀三种。升降式止回阀可分为立式和 卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣 式三种。蝶式止回阀为直通式 。
止回阀的安装应注意以下事顶：
① 在管线中不要使止回阀承受重量，大型的止回阀应 独立支撑，使之不受管系产生的压力的影响。
闸阀的安装与维护应注意以下事项：
• 1、手轮、手柄及传动机构均不允许作起吊用，并严 禁碰撞。 2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。 3、带有旁通阀的闸阀在开启前应先打开旁通阀（以 平衡进出口的压差及减小开启力 )。 4、带传动机构的闸阀，按产品使用说明书的规定安 装。
。
节流阀的安装与维护应注意以下事项：
• 1、该阀经常需要操作，因此应安装在易于方面便操 作的位置上。 2、安装时要注意介质方向与阀体所标箭头方向保持 一致。
第四节 止回阀
• 止回阀(check valve)：止回阀又称单向阀或逆止阀，
是依靠介质本身流动而自动开、闭阀瓣的，其作用是 防止管路中的介质倒流。水泵吸水关的底阀也属于止 回阀类。
② 安装时注意介质流动的方向应与阀体所票箭头方向 一致。
③ 升降式垂直瓣止回阀应安装在垂直管道上。 ④ 升降式水平瓣止回阀应安装在水平管道上。
第五节 旋塞阀
• 旋塞阀（plug valve）是指关闭件（塞子）绕阀体中
心线旋转来达到开启和关闭的一种阀门。在管路中主 要用作切断、分配和改变介质流动方向的。目前主要 用于低压，小口径和介质温度不高的情况下。
弹性闸板：
• 2． 按阀杆的构造闸阀又可分为
• 1） 明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板 时，用旋转阀杆螺母来实现阀杆的升降。这种结构对 阀杆的润滑有利，开闭程度明显，因此被广泛采用。

《压缩空气系统培训》PPT课件

《压缩空气系统培训》PPT课件
.
图1
图2
图3
16
处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 调整用气量 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理 联系检修处理
.
12
故障排除
序号 4
故障 加载后安全阀打开
5
压缩机机头出口温度或排气温度高
原因 进气阀故障 最小压力阀故障 安全阀失灵 压缩机头故障 油气分离器滤芯堵塞 油位过低 冷却空气不足或冷却空气温度过高 油冷却器堵塞 旁通阀故障 空气冷却器堵塞 压缩机机头故障
K21
线路接触器
K22
星形接触器
K23
三角形接触器
T1
变压器
PE
接地端子
.
7
电脑控制器
电脑控制器具有以下功能： 自动控制压缩机运行
电脑控制器可以通过自动加载和卸载压缩机，使管网压力维持在设定范围内。 电脑控制器会在任何可能条件下停止运行压缩机以减小功率消耗，并在管网 压力下降时自动重新启动压缩机。如果预计的卸载时间太短，压缩机则会连 续运行，以防止出现太短的停机时间。 保护压缩机 当出现以下情况时，压缩机将自动停机： 1. 压缩机机头出口温度超过120℃； 2. 驱动电机过载； 3. 风扇电机过载。 当压缩机机头出口温度超过110℃时，显示屏会出现停机报警，综合报警指示 灯会亮起，以提醒操作员已超过停机报警标准，但压缩机不会自动停机。 保养报警 压缩机保养操作被分为“保养计划A”、 “保养计划B” 、 “保养计划C”等，每一 个保养计划有一个设定的时间间隔，如果超过此时间间隔，显示屏上会显示 保养报警，以提醒操作员执行该计划中包括的保养操作。 断电后自动重新启动（不激活） 电脑控制器具有一个内置功能，可以在断电后恢复电压时自动重新启动压缩 机，此功能在压缩机出厂时没有激活。

消防阀门开关知识培训课件

消防阀门开关知识培训课件
步骤二
示范消防阀门正确操作方法
实践操作演练流程
演示不同种类消防阀 门的开关操作，强调 操作要点和注意事项
分组进行，确保每位 员工都能亲手操作消 防阀门，掌握正确操 作方法
步骤三：组织员工进 行实践操作演练
实践操作演练流程
步骤四：针对演练中出现的问题进行 纠正和指导
及时指出员工在操作过程中的错误和 不足，给予正确的指导和帮助
合。
注意事项
在操作前应检查阀门是否处于正 常状态，如遇异常情况应立即停
止操作并及时报告。
维护保养周期与内容
日常维护
特殊维护
定期检查阀门外观、密封面及操作机 构是否正常，清除表面灰尘和杂物。
对于长期未使用或存放时间过长的阀 门，应进行特殊维护保养，以确保其 性能和使用寿命。
定期维护
按照厂家推荐周期进行维护保养，包 括清洗内部零件、更换磨损件、润滑 操作机构等。
经济合理性
在满足使用要求的前提下 ，尽量选择价格合理、维 护方便的阀门。
安装前准备工作
检查阀门
检查阀体、阀盖、密封面 等部件是否完好，无裂纹 、砂眼等缺陷；检查手轮 、手柄等是否灵活好用。
准备安装工具
准备好安装所需的工具， 如扳手、螺丝刀、锤子等 。
清理管道
在安装前，需对管道进行 清理，确保管道内无杂物 和污垢。
常见故障排查与修复
阀门漏水
检查密封面是否损坏或老化，如有需要可更换密封件；检 查填料是否压紧，如有需要可调整填料压盖。
操作不灵活
检查操作机构是否松动或磨损，如有需要可进行紧固或更 换；检查阀杆是否弯曲或卡住，如有需要可进行校直或清 理。
电动装置故障
检查电源是否正常，如有需要可更换电源线；检查电机是 否正常运转，如有需要可更换电机；检查控制装置是否正 常工作，如有需要可进行维修或更换。

压缩空气基础知识ppt课件

压缩空气基础知识ppt课件

贝腾过滤器和传统过滤器的比较
进气口 滤芯
传统的过滤器
出气口
滤芯下端封堵，压缩空气的 过滤杂质会聚集在滤芯内部，经 滤芯再渗透到过滤器腔的底部， 通过自动排水器排出。主要弊端 为固体颗粒无法从滤芯中部渗出， 会附着在滤芯内壁，增大了压缩 空气阻力，渗透中的水滴、油滴 可能被压缩空气再次带走，从而
标准的1-2-1标准）
2：螺杆式压缩机
螺杆式压缩机是一种采用螺杆类型活塞的容积式压 缩机；这是目前最常用的压缩机。螺杆式压缩单元主要 部件包括阳转子和阴转子，在它们彼此相互运动的同时 它们与气缸之间的体积缩小。螺杆的压缩比取决于螺杆 的长度和轮廓以及排气口的形式。

螺杆单元不装备任何阀门，也没有任何机械力导致
但是，没有压缩空气，我们今天所使用的大多数
产品就根本制造不出来。压缩空气在当今工业所
用的总能源中占到约 10% 左右。
什么是压缩空气系统?

答：由产生、处理和储存压缩空气的设备所组
成的系统称为压缩空气系统。

典型的系统由下列部分组成：空气压缩机、后
部冷却器、过滤器(包括前置过滤器、油水分离器、
管道过滤器、除油过滤器、除臭过滤器、灭菌过滤
转子在圆柱形定子中转动。在转动过程中，离心力使 这些叶片从槽中伸出，形成一个个单独的压缩腔。转动使 压缩腔体积缩小，空气压力增大。
压缩产生的热量由高压喷油来控制。
高压空气通过排气孔排出，而剩余的残油则由最终油 分离器去除。
滑片式压缩机图例
压缩空气里含有哪些杂质?
①水，包括水雾、水蒸汽、凝结水； ②油，包括油污、油蒸汽； ③各种固态物质如：锈泥、金属粉末、橡
4：过滤器不同等级标准的适用场合如何?

气动调节阀教学课件PPT

气动调节阀教学课件PPT

案例二
某电厂锅炉给水系统，选用具有大流量、 高可调比和低泄漏率的气动调节阀，满足 了系统对流量和压力的精确控制要求。
06 发展趋势与智能化技术应 用
当前行业发展趋势分析
节能环保需求推动
随着全球环保意识的提高，气动调节阀行业正朝着更加节 能环保的方向发展，高效、低能耗的产品受到市场青睐。
智能化、自动化趋势明显
考虑附件配置
根据需要选择定位器、手轮、电磁阀等附件， 提高阀门的使用性能和可靠性。
案例分析：成功选型经验分享
案例一
案例三
某化工厂反应釜温度控制系统，选用具 有良好密封性能和耐高温性能的气动调 节阀，成功实现了温度的精确控制。
某制药厂药液流量控制系统，选用具有 防腐蚀材质和卫生级标准的气动调节阀 ，确保了药品生产的质量和安全。
弹簧复位型在频繁动作时可能导致弹簧疲劳 失效；非弹簧复位型在失去气源时无法自动 复位，需要手动操作。
03 阀门定位器与附件选择
阀门定位器作用及原理
作用
阀门定位器是气动调节阀的重要附件，主要用于改善阀门的位置控制精度，提高阀门对信号变化的响应速度，以 及克服阀杆摩擦力等非线性因素对控制性能的影响。
自动化控制算法
采用先进的控制算法，实现气动调节阀的精确控 制和自动调节，提高生产效率和产品质量。
3
远程监控与故障诊断
借助物联网技术，实现远程监控和故障诊断，及 时发现并解决问题，降低运维成本。
未来发展方向预测
智能化水平进一步提高
01
随着人工智能、机器学习等技术的不断发展，气动调节阀的智
能化水平将进一步提高，实现更加精准、高效的控制。
原理
阀门定位器通过接收来自控制器的控制信号，与阀门的实际位置进行比较，然后输出相应的气压信号去驱动执行 机构，使阀门移动到正确的位置。同时，阀门定位器还具有反馈功能，可以将阀门的实际位置反馈给控制器，以 便进行更精确的控制。

安全使用压缩空气PPT讲稿

安全使用压缩空气PPT讲稿
• 小赵的肛门严重受伤，情况比较严重(后经鉴定为重伤)。小彭得知玩
笑开大了，第二天便踏上了逃亡之路，后经父亲苦苦相劝，于今年10 月8日自首。
请记住，普通工衣不足以防护高压空气。
CONTROLS 风险控制
• 紧握气管，确保安全以免受到气管抽打到。 • 不要用扭结气管的方法来停止，一定要知道工作场所的空
气阀门所在。
• 使用压缩空气之前，请确保赃物不会吹响旁边人员区域。
确保就近只要使用者本人。
• 工作结束时，关闭气管和气枪上的阀门。
新闻案例1
经过一个半小时紧张抢救，这位病人才转危为安。
原来，当天早班下班前，陈师傅正在用车间里的压缩空气吹去衣服 上的灰尘，在身后的民工吴某觉得好玩，竟然将另外一根压缩空气的管 子捅进没有防备的陈师傅肛门，顿时一股压力极强的气流注入其身体。
陈师傅立即觉得腹部很胀，十分痛苦，被工友送到吴泾医院救治。 医生说，压缩空气被注入身体十分危险，如果救治得晚，很容易形成急 性继发性腹膜炎，引起感染死亡。赵医生告诫说，压缩空气不能进入人 体，除去病人极端痛苦以外，还容易因此引起感染而死亡。
• 工作场所压缩空气工具使用的压缩空气压力大约在0.6-
0.8MPa，它相当于完全充满气的汽车轮胎压力的3-4倍。
• 压缩空气是很有用的能源,但是如果不能正确使用或使用目
的错误,它很容易引起严重的伤害和灾难。
Dangers of Compressed Air 压缩空气的风险
• 首先，压缩空气非常强大，依靠其压力，压缩空气可以
• 用压缩空气来吹走衣服上 或工作场所的赃物是不是个好主
意，为什么？
Dangers of Compressed Air 压缩空气的风险
• 很多人虽然知道用压缩空气来清理碎屑或衣服会引起伤害，

空气压缩机安全教育培训(2篇)

空气压缩机安全教育培训(2篇)

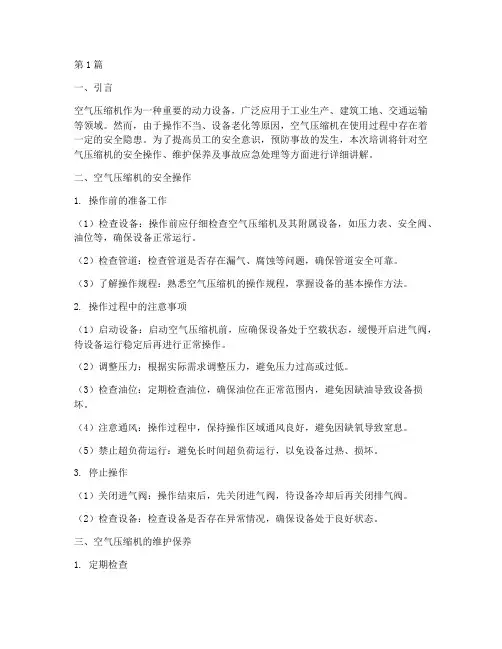

第1篇一、引言空气压缩机作为一种重要的动力设备，广泛应用于工业生产、建筑工地、交通运输等领域。

然而，由于操作不当、设备老化等原因，空气压缩机在使用过程中存在着一定的安全隐患。

为了提高员工的安全意识，预防事故的发生，本次培训将针对空气压缩机的安全操作、维护保养及事故应急处理等方面进行详细讲解。

二、空气压缩机的安全操作1. 操作前的准备工作（1）检查设备：操作前应仔细检查空气压缩机及其附属设备，如压力表、安全阀、油位等，确保设备正常运行。

（2）检查管道：检查管道是否存在漏气、腐蚀等问题，确保管道安全可靠。

（3）了解操作规程：熟悉空气压缩机的操作规程，掌握设备的基本操作方法。

2. 操作过程中的注意事项（1）启动设备：启动空气压缩机前，应确保设备处于空载状态，缓慢开启进气阀，待设备运行稳定后再进行正常操作。

（2）调整压力：根据实际需求调整压力，避免压力过高或过低。

（3）检查油位：定期检查油位，确保油位在正常范围内，避免因缺油导致设备损坏。

（4）注意通风：操作过程中，保持操作区域通风良好，避免因缺氧导致窒息。

（5）禁止超负荷运行：避免长时间超负荷运行，以免设备过热、损坏。

3. 停止操作（1）关闭进气阀：操作结束后，先关闭进气阀，待设备冷却后再关闭排气阀。

（2）检查设备：检查设备是否存在异常情况，确保设备处于良好状态。

三、空气压缩机的维护保养1. 定期检查（1）检查设备外观：检查设备是否存在漏油、漏气、损坏等情况。

（2）检查管道：检查管道是否存在漏气、腐蚀等问题。

（3）检查压力表、安全阀等部件：确保压力表、安全阀等部件正常工作。

2. 定期保养（1）更换机油：根据设备使用情况和厂家建议，定期更换机油。

（2）清理过滤器：定期清理空气过滤器和油过滤器，确保设备正常运行。

（3）检查油位：定期检查油位，确保油位在正常范围内。

四、事故应急处理1. 空气泄漏（1）立即关闭进气阀，切断气源。

（2）迅速撤离现场，避免吸入有害气体。

313压缩空气安全管理PPT课件

313压缩空气安全管理PPT课件

风险控制原则
➢ 永远不要拿压缩空气来开玩笑，它有可能致命。 ➢ 永远不要用压缩空气清洁衣物，头发和身体。 ➢ 永远不要用气管直指任何人，随时注意身边人员不会处
在高压气流之下。气管空闲时，将其向下指向脚底方向。 ➢ 穿戴适当防护用品，使用压缩空气是一定要戴防护眼镜。
请记住，普通工衣不足以防护高压空气。
2. 压缩空气本身是一个严重有害源。在极端情况下，压缩空气能通过 皮肤创口或身体开放组织进入血流。在医学上，血流里的气泡就如 血栓一样，形成危险的血流阻断。动脉里的血栓由于大小、持续时 间和位置的不同，能引起昏迷、瘫痪或者死亡。
压缩空气的风险
1. 在40 psi（约2.7标准气压）压力下从离耳朵4英寸（约10厘米） 处能把耳膜吹破或导致大脑损伤。
主要内容
1
压缩气体存在的风险
2
空气压缩设备
3
压缩空气安全管理要求
概述
➢ 压缩机：将机械能转化为气体能量，给气体增压或输送。 ➢ 气体压缩的目的：气体具有较大的可压缩性，并且常温常
压下气体的分子间距较大，往往占据较大的空间，这对于 气体的储运及气体间的相互反应都相当不利。此外，气体 的输送需要动力，动力的提供来源于气体压力或为气体增 加动能。
作业安全要求
➢ 使用危险化学品时应有必要安全防护措施和 用具，防止长时间暴晒和泄漏。
➢ 氧气瓶和乙炔瓶使用时，要距离明火10m 以上，乙炔瓶和氧气瓶工作间距不小于5m ，搬动时不能碰撞。
16
活塞式空压机
2020年9月28日
17
L型空压机
L型空压机，由若干个 具有特定作用的系统 组成，它分别是：传 动系统，气路系统， 冷却系统，润滑系统 ，调节系统和控制保 护系统。

安全培训-压缩空气

安全培训-压缩空气

Dangers of Compressed Air 压缩空气的风险

另外，把灰尘和赃物吹到空气中，也导致空气污染和呼吸系 统伤害。
Dangers of Compressed Air 压缩空气的风险

更有不幸的是，某些个人未能意识到压缩空气的伤害性，用 其玩笑戏闹，或者不正确的工作程序而导致严重的工场伤害


紧握气管，确保安全以免受到气管抽打到。 不要用扭结气管的方法来停止，一定要知道工作场所的空气 阀门所在。 使用压缩空气之前，请确保赃物不会吹响旁边人员区域。确 保就近只要使用者本人。 工作结束时，关闭气管和气枪上的阀门。
新闻案例1

空气管插入肛门吹破肠 朋友间恶作剧酿重伤 工友间恶作剧，竟用压缩空气管将对方肠子吹破。 7日，惠山区检察院审理后，认定方某涉嫌过失致人重 伤罪，目前其已被取保候审。 经查，方某和罗某同在某合金制品公司铸造车间工作， 平时关系较好。去年8月6日下午1时许，方某在工作间隙， 见罗某蹲在地上干活，便打算捉弄一下罗某。他从工友手中 拿过吹除模具垃圾用的压缩空气管，走到罗某身后朝其屁股 上一吹。谁知罗某当即倒地，手捂腹部脸色苍白。方某慌了 手脚，赶紧报告厂方，厂方即将罗某送至医院。医院检查发 现罗某大肠破裂，已构成重伤，经两次手术才将破裂的大肠 补接好，前后花费4万余元，均由方某负担。
Q & A Session 问答
Thanks for your participation! 谢谢你的参与！
Think Safety, Work Safely!! 心系安全，安全工作！！
永远不要拿压缩空气来开玩笑，它有可能致命。 永远不要用压缩空气清洁衣物，头发和身体。 永远不要用气管直指任何人，随时注意身边人员不会处在高 压气流之下。气管空闲时，将其向下指向脚底方向。 穿戴适当防护用品，使用压缩空气是一定要戴防护眼镜。请 记住，普通工衣不足以防护高压空气。

压缩空气及阀门安全知识培训课件

压缩空气及阀门安全知识培训课件

（三）截止阀 定义：截止阀是化工生产中使用最广的一种截断类阀
门，是利用阀杆升降带动与之相连的圆形阀盘（阀头）， 改变阀盘与阀座间距离达到控制阀门的起闭。
流线式截止阀
美标式截止阀
工作原理：截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣
沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降， 手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设 在阀体上）。截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段， 小型阀门阀杆上螺纹在阀体内，其结构紧凑，但阀杆与介质接触部分多， 尤其螺纹部分易腐蚀，从阀杆露出阀盖的高度可判断阀门开启程度，为 防止介质沿阀杆漏出，可在阀杆穿出阀盖部位用填料来密封。截止阀结 构较复杂，但操作简单、不甚费力，易于调节流量和截断通道，起闭缓 慢无水锤现象，故使用较为广泛。截止阀安装时要注意流体方向，应使 管路流体由下向上流过阀座口，及所谓“低进高出”，目的是减少流体 阻力，使开启省力和关闭状态下阀杆、填料涵部分不与介质接触，保证 阀杆和填料涵不致损坏和泄漏。截止阀主要用于水、蒸汽、压缩空气及 各种物料的管路，可较精确地调节流量和严密地截断通道，但不能用于 粘度大、易结晶的物料。
工作原理：
根据闸阀启闭时阀杆运动情况的不同，闸阀又分明 杆式和暗杆式两种。 明杆式闸阀阀杆螺纹暴露在阀体外部，开启阀门时 阀杆伸出手轮，其优 点是可根据阀杆外伸长度判断阀门开启大小，阀杆 与介质接触长度较小， 螺纹部分基本不受介质腐蚀影响，
Байду номын сангаас
优点;闸阀具有流体阻力小，启闭较省力，介质流向不
受限制、开启缓慢无水锤现象，易于调节流量等优点， 上下升降，闸板则沿阀杆螺纹上升。暗杆式闸阀的优点 是外伸空间小，

压缩空气技术培训PPT课件

压缩空气技术培训PPT课件

用户对紧缩空气的要求
● 压力 压力实践上指压强，是某一单位面积上所
受的力，单位有： Pa,Mpa,Kgf/cm2,bar,psi。 在满足消费需求的前提下尽量选择压力较 小的空气紧缩机，这样可以节省用户耗 费的能源。 用户对压力提出的详细要求往往是根据工 艺人员提出的参数确定的，要求销售人 员针对每一个详细工程仔细分析，提出 我们的合理化建议。
型轮和机壳。单螺杆紧缩机由一个圆柱螺
杆和两个对称布置的平面星轮组成啮合副，
装在机壳内构成。螺杆螺槽、机壳内壁和
星轮齿面构成封锁的齿间容积。运转时，
动力传到螺杆轴上，由螺杆带动星轮齿在
螺槽内相对挪动，这种相对挪动相当于往
复式紧缩机的活塞(星轮)在气缸(螺杆槽与
机壳内壁构成的齿间容积)中挪动。随着星
轮齿的挪动，封锁的齿间容积发生变化，
上来说近似于等温紧缩，紧缩效率较
高；另紧缩产生的负荷由两个主机共
同承当，转子和轴承的寿命比单级紧
缩的要长一些。
单级紧缩螺杆机空气端 两级紧缩螺杆机空气端
• 双螺杆式紧缩机的优点 • ● 螺杆主机的体积小，分量轻； • ● 构造简单，运转部件少，可长时间延续运转，可靠性
比较高；
• ● 安装方便，无需根底，占地面积小； • ● 噪音低，震动小； • ● 气流脉冲极小，出气稳定； • ● 紧缩空气质量好，含油量低； • ● 备品备件少，维修费用低； • ● 控制系统先进，人机关系良好，维护功能全面，还可
• ● 无公用油泵，平安、节能；
• ● 主机无大修能够； • ● 维护操作方便，省时省力。
滑片机〔蓝〕、螺杆机〔绿〕和 活塞机〔红〕的维护费用比较图
• 滑片式紧缩机的优点 • 其它优点： • ● 外形尺寸减少，直接安装，无
