保护整定计算考试题

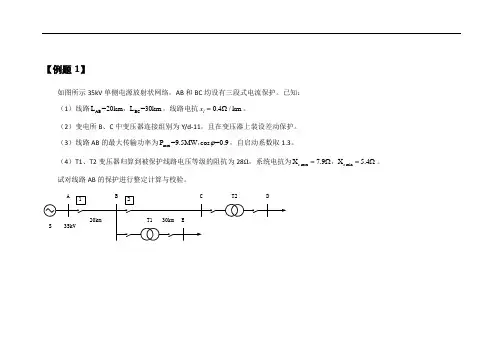

【例题1】如图所示35kV 单侧电源放射状网络，AB 和BC 均设有三段式电流保护。

已知：（1）线路AB BC L =20km L =30km ，，线路电抗0.4/km 1x =Ω。

（2）变电所B 、C 中变压器连接组别为Y/d-11，且在变压器上装设差动保护。

（3）线路AB 的最大传输功率为max P =9.5MW cos =0.9ϕ，，自启动系数取1.3。

（4）T1、T2变压器归算到被保护线路电压等级的阻抗为28Ω，系统电抗为s.max s.min X 7.9X 5.4==ΩΩ，。

试对线路AB 的保护进行整定计算与校验。

【例题2】如下图所示220kV 网络，对断路器1处配置的三段式零序电流保护（不考虑非全相运行状态时系统发生振荡的情况）进行整定，计算定值、动作时间并校验灵敏度。

（ⅠⅡⅢ 1.2rel rel relK K K ===，零序最大不平衡电流的计算系数综合考虑为0.1np tx er K K K =。

C 母线三段零序电流保护动作时间为1秒）。

220kV X1=15X0=12X1=40X0=115X1=30X0=110X1=25X0=17【例题3】已知系统参数如下:1）系统的正序阻抗0.45/，65l k Z km ϕ=Ω=︒；2）线路上采用三段式距离保护，阻抗原件采用方向阻抗继电器，继电器的最灵敏角65sen ϕ=︒；3）保护2、3的Ⅲ段最长时限为2s ；4）线路AB 、BC 的最大负荷电流为.max 400L I A =，功率因数为cos 0.9ϕ=，自启动系数2ss K =；5）变压器采用差动保护，两台变压器的容量相等，15N S MV A = ，短路电压百分比%10.5k U =，变比110/10.5kV ；6）系统的阻抗，110S Z =Ω， 2.min 30S Z =Ω， 2.max S Z =∞。

试对保护1的各段进行整定。

1、在继电保护整定计算中，通常要考虑系统的（最大）、（最小）两种极端运行方式。

2、电力系统整定计算时不考虑过渡电阻的短路，称为（金属性）短路。

3、输电线路的短路可分为（相间短路）、（接地短路）两类。

4、短路时总要伴随产生很大的（短路电流），同时使系统中（电压）降低。

5、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为（主保护）。

6、继电器具有特定延时动作的称为延时动作，没有特定延时动作的称为（瞬时动作）。

7、DL代表（电磁型电流）继电器。

8、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为（继电器）。

9、电压互感器的误差有（幅值误差和角度误差）。

10、电压互感器一次电压和二次电压相位不同，称为（角度误差）。

11、继电保护用的电流互感器极性端标定是：一次电流从极性端流入，而二次电流从非极性端（流入）。

12、保护用电流互感器除用常规条件选择外，还应进行（百分之十误差曲线）校验。

13、电抗变换器二次绕组接调相电阻的目的是调节输入电流与输出电压间的（相位）。

14、微机保护获取零序电压可（零序电压滤过器）和（软件计算法）获得。

15、在正常运行中，零序电流滤过器有不平衡电流输出，它是由电流互感器的（励磁电流不平衡）产生的。

16、单相式负序电压滤过器滤掉零序电压通常采用输入端接入（线电压）的方法。

17、单相式负序电压滤过器其输出端的电压只与输入电压中的（负序分量电压）成正比。

18、单相式负序电压滤过器与正序电压滤过器内部结构（相同）。

19、单相式负序电流滤过器滤去零序分量的办法有（零序补偿法）和输入端（输入两相电流差）两种。

20、流过电流互感器一次电流的可能最大值与额定值之比，称为（一次电流）倍数。

21、时间继电器当输入量消失时，应能迅速（复归）。

22、转动舌片式的过电压继电器舌片吸起时，一方面使继电器线圈的阻抗（增大），另一方面使磁路磁阻（减小），因而电磁力矩也就基本不变。

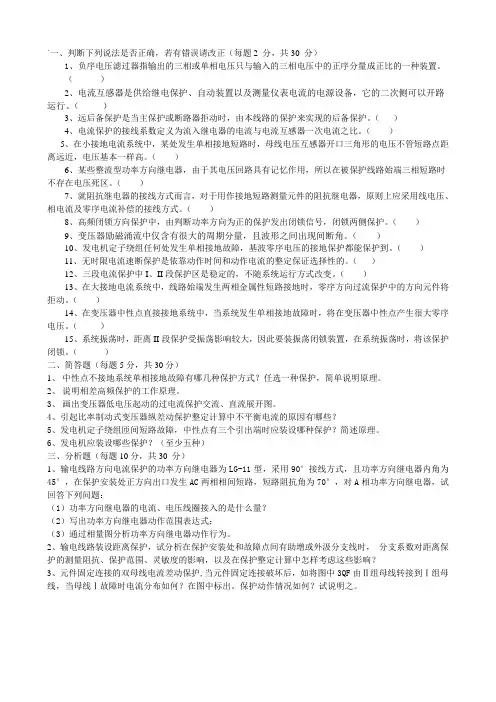

`一、判断下列说法是否正确，若有错误请改正（每题2 分，共30 分）1、负序电压滤过器指输出的三相或单相电压只与输入的三相电压中的正序分量成正比的一种装置。

（）2、电流互感器是供给继电保护、自动装置以及测量仪表电流的电源设备，它的二次侧可以开路运行。

（）3、远后备保护是当主保护或断路器拒动时，由本线路的保护来实现的后备保护。

（）4、电流保护的接线系数定义为流入继电器的电流与电流互感器一次电流之比。

（）5、在小接地电流系统中，某处发生单相接地短路时，母线电压互感器开口三角形的电压不管短路点距离远近，电压基本一样高。

（）6、某些整流型功率方向继电器，由于其电压回路具有记忆作用，所以在被保护线路始端三相短路时不存在电压死区。

（）7、就阻抗继电器的接线方式而言，对于用作接地短路测量元件的阻抗继电器，原则上应采用线电压、相电流及零序电流补偿的接线方式。

（）8、高频闭锁方向保护中，由判断功率方向为正的保护发出闭锁信号，闭锁两侧保护。

（）9、变压器励磁涌流中仅含有很大的周期分量，且波形之间出现间断角。

（）10、发电机定子绕组任何处发生单相接地故障，基波零序电压的接地保护都能保护到。

（）11、无时限电流速断保护是依靠动作时间和动作电流的整定保证选择性的。

（）12、三段电流保护中I、II段保护区是稳定的，不随系统运行方式改变。

（）13、在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将拒动。

（）14、在变压器中性点直接接地系统中，当系统发生单相接地故障时，将在变压器中性点产生很大零序电压。

（）15、系统振荡时，距离II段保护受振荡影响较大，因此要装振荡闭锁装置，在系统振荡时，将该保护闭锁。

（）二、简答题（每题5分，共30分）1、中性点不接地系统单相接地故障有哪几种保护方式？任选一种保护，简单说明原理。

2、说明相差高频保护的工作原理。

3、画出变压器低电压起动的过电流保护交流、直流展开图。

综合练习一综合练习二综合练习三当前位置：首页＞综合练习＞综合练习一综合练习一窗体顶端一、填空（每空1分，共25 分）1、对动作于跳闸的继电保护，在技术上一般应满足四个基本要求：、、、，即保护的四性。

参考答案：选择性、速动性、灵敏性、可靠性2、在继电保护整定计算中，通常要考虑系统的、W的功率管。

参考答案：最大、最小3、限时电流速断保护的保护范围要求达到被保护线路的。

参考答案：全长4、按90°接线的功率方向继电器用于阻抗角为70°的被保护线路上，要使继电器最灵敏，继电器的内角应为°，最灵敏角为°。

参考答案：20°，-20°5、若方向阻抗继电器和全阻抗继电器的整定值相同，继电器受过渡电阻影响大，继电器受系统振荡影响大。

参考答案：方向阻抗，全阻抗6、是指时，加入继电器的电压和电流同相。

参考答案：阻抗继电器的0°接线7、中性点直接接地的变压器引出线上。

参考答案：零序8、阻波器是由电感线圈与可变电容器并联组成的回路，其谐振频率为。

参考答案：载波频率9参考答案：为零、零序电压，变压器中性点10、全阻抗继电器和方向阻抗继电器均按躲过最小工作阻抗整定，当线路上发生短路时，参考答案：方向阻抗11参考答案：程序12参考答案：躲过区外故障时，互感器，线路电容电流，高频信号沿线传输13、使动作阻抗降为对应的测量电流，称为最大精确工作电流，用Iacmax。

参考答案：0.9二、选择题（每小题2分，共16 分）1、以下不是影响阻抗继电器正确工作的因素的是（）。

A. 短路点的过渡电阻B. 电力系统的接地运行方式C. 保护安装处与故障点之间的分支电路D. TA、TV的误差你选对了参考答案：B2、发电机低压过电流保护，电流元件和电压元件应分别采用采用（）接线。

A. 三相式三相式B. 两相星形三相式C. 三相式两相星形D. 两相星形两相星形你选对了参考答案：A3、过电流继电保护的启动电流（）返回电流。

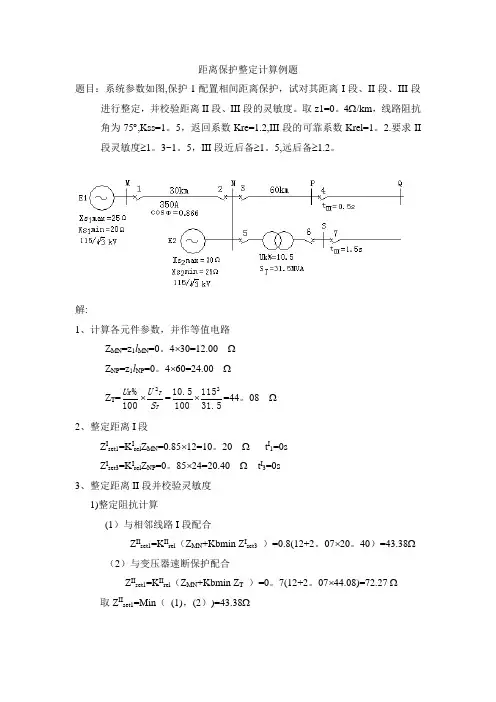

距离保护整定计算例题题目：系统参数如图,保护1配置相间距离保护，试对其距离I 段、II 段、III 段进行整定，并校验距离II 段、III 段的灵敏度。

取z1=0。

4Ω/km ，线路阻抗角为75︒,Kss=1。

5，返回系数Kre=1.2,III 段的可靠系数Krel=1。

2.要求II 段灵敏度≥1。

3~1。

5，III 段近后备≥1。

5,远后备≥1.2。

解:1、计算各元件参数，并作等值电路Z MN =z 1l MN =0。

4⨯30=12.00 Ω Z NP =z 1l NP =0。

4⨯60=24.00 ΩZ T =100%K U ⨯T T S U 2=1005.10⨯5.311152=44。

08 Ω2、整定距离I 段Z I set1=K I rel Z MN =0.85⨯12=10。

20 Ω t I 1=0s Z I set3=K I rel Z NP =0。

85⨯24=20.40 Ω t I 3=0s 3、整定距离II 段并校验灵敏度 1)整定阻抗计算(1）与相邻线路I 段配合Z II set1=K II rel （Z MN +Kbmin Z I set3 ）=0.8(12+2。

07⨯20。

40）=43.38Ω （2）与变压器速断保护配合Z II set1=K II rel （Z MN +Kbmin Z T ）=0。

7(12+2。

07⨯44.08)=72.27 Ω 取Z II set1=Min （ (1)，(2）)=43.38Ω2）灵敏度校验K II sen =MNset II Z Z 1=43。

38/12=3。

62 （>1。

5），满足规程要求 3）时限 t II 1=0。

5s 4、整定距离III 段并校验灵敏度 1）最小负荷阻抗 Z Lmin Z Lmin =Lman L I U min =LmanN I U 9.0=35.03/1109.0⨯=163。

31 ΩCos ϕL =0。

866， ϕL=30︒ 2)负荷阻抗角方向的动作阻抗Z act （30︒） Z act （30︒）=re ss rel L K K K Z min =2.15.12.131.163⨯⨯=75。

如下图所示网络中采用三段式相间距离保护为相间短路保护。

已知线路每公里阻抗Z 1=0。

4km /Ω,线路阻抗角︒=651ϕ,线路AB 及线路BC 的最大负荷电流I m ax .L =400A ，功率因数cos ϕ=0。

9.K I rel =K ∏rel =0。

8,K I ∏rel =1。

2,K ss =2，K res =1。

15，电源电动势E=115kV ，系统阻抗为X max .sA =10Ω，X min .sA =8Ω，X max .sB =30Ω，X min .sB =15Ω；变压器采用能保护整个变压器的无时限纵差保护;t ∆=0.5s 。

归算至115kV 的变压器阻抗为84.7Ω，其余参数如图所示.当各距离保护测量元件均采用方向阻抗继电器时，求距离保护1的I ∏∏I 、、段的一次动作阻抗及整定时限，并校验I ∏∏、段灵敏度。

（要求K ∏sen ≥1。

25；作为本线路的近后备保护时,K I ∏sen ≥1.5；作为相邻下一线路远后备时，K I ∏sen ≥1。

2）解:（1)距离保护1第I 段的整定。

1） 整定阻抗。

11.Z L K Z B A rel set -I I ==Ω=⨯⨯6.94.0308.02)动作时间：s t 01=I.(2）距离保护1第∏段的整定。

1）整定阻抗:保护1 的相邻元件为BC 线和并联运行的两台变压器，所以∏段整定阻抗按下列两个条件选择。

a ）与保护3的第I 段配合。

I -∏∏+=3.min .11.(set b B A rel set Z K Z L K Z ）其中， Ω=⨯⨯==-I I 16.124.0388.013.Z L K Z C B rel set ； min .b K 为保护3 的I 段末端发生短路时对保护1而言的最小分支系数（见图4—15）.当保护3的I 段末端K 1点短路时，分支系数为sBAB sB sA b X X X X I I K ++==12 （4—3） 分析式(4—3）可看出，为了得出最小分支系数，式中SA X 应取最小值min .SA X ；而SB X 应取最大值max .SB X .因而max .min .min .1sB AB sA b X Z X K ++==1+30304.08⨯+=1。

电力系统继电保护原理期末考试试题及详细答案1、电力系统发生故障时，继电保护装置应将部分线路切除，电力系统出现异常时，继电保护装置一般应采取保护措施。

2、继电保护的可靠性是指保护在应该动作时确实动作，不应该动作时确实不动作。

3、瞬时电流速断保护的动作电流按大于本线路末端的整定值来确定，其灵敏性通常用于表示。

4、距离保护是一种根据距离远近确定的保护，反应的是距离。

受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流之和的原理实现的，因此它不反应故障位置。

7、在变压器的励磁涌流中，除了有大量的直流分量外，还有大量的交流分量，其中交流分量为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动：采用纵联变压器、采用励磁变压器、采用励磁电抗器。

1、（C）三相短路。

2、要求（A）Ksen<1.3、为了（B）外部故障切除后保护可靠返回。

4、（C）定时限过电流保护。

5、（B）方向圆阻抗继电器。

6、处于（A）动作状态。

7、应该大于1，并取可能的最小值。

8、应采用（B）方向圆阻抗继电器。

9、可能误动。

10、保护1、2将拒动。

11、变压器的电流速断保护与过电流保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。

12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧额定电流选择。

三、简答题（共32分）1、主保护是指在设备故障时最先动作的保护，后备保护是指在主保护失灵时起作用的保护。

近后备保护是指与主保护在同一设备上，远后备保护是指与主保护在不同设备上。

2、根据阻抗继电器的特性，其整定阻抗最大值为测量阻抗的2倍，即7Ω。

3、比率制动特性是指继电器动作值与电流比值成正比的特性。

最大制动比是指继电器动作值与最大故障电流比值的最大值，最小工作电流是指继电器能够正常工作的最小电流，拐点电流是指继电器动作值与电流比值曲线的拐点处的电流。

4、变压器纵差动保护中，不平衡电流产生的原因是变压器电压不平衡引起的。

三段式电流保护整定计算题例例 下图所示为35kV 单侧电源辐射形网络，其线路AB 拟装设三段式电流保护，采用不完全星形接线。

已知线路AB 正常时流过的最大负荷电流max 174A L I =，电流互感器变比为3005，在最大运行方式及最小运行方式下1K 、2K 和3K 点的三相短路电流见下表。

图 例题图表 1K 、2K 和3K 点的三相短路电流短路点1K 2K 3K最大运行方式下三相短路电流（A ） 3400 1310 520 最小运行方式下三相短路电流（A ）22801100490线路BC 过电流保护的动作时限III2 2.5s t =，试计算线路AB 三段式电流保护的启动电流及动作时限，并校验Ⅱ段和Ⅲ段的灵敏度。

（已知：I rel 1.3K =，II rel 1.1K =，IIIrel 1.2K =，ss 1.3K =，re 0.85K =，0.5s t ∆=；Ⅱ段电流保护的灵敏度要求不小于1.25；Ⅲ段电流保护作为本线路后备保护时灵敏度要求不小于1.5，作为相邻下一线路后备保护时灵敏度要求不小于1.2）解：（1）电流速断保护一次启动电流为： (3).1 2.max 1.313101703()I I set rel K I K I A ==⨯=；二次启动电流为：.1.11703128.383()3005I Iset op con TAI IK A n ==⨯ ；动作时限为：10()I t s =。

（2）限时电流速断保护首先计算线路BC 电流速断保护的一次启动电流：(3).2 3.max 1.3520676()I I set rel K I K I A ==⨯=；线路AB 的限时电流速断保护的一次启动电流为：.1.2 1.1676743.6()II II I set rel set I K I A ==⨯=；二次启动电流为：.1.1743.6112.393()3005II IIset op con TAI IK A n ==⨯ ；动作时限为：120.5()II It t t s =+∆=。

距离保护整定计算I 在图（1）所示网络中，各线路均装有距离保护，试对其中保护1的相间短路保护ΙΠ 段进行整定计算。

其中E1的电压为115KV ,最大阻抗为25ΙΠΩ最小阻抗为20Ω.E2的最大阻抗为30Ω 最小阻抗为25Ω E3的最大阻抗为20Ω最小阻抗为15。

已知线路a----b 的最大负荷电流Ω=max .D I 350A ,功率因数cos ϕ=0.9,各线路每公里阻抗z1=km Ω4.0 ，阻抗角l ϕ=70,,电动机的自启动系数=1.5,正常时母线最低工作电压取等于0.9,t ,。

,85.0=Ιrel K ,8.0=Πrel K 2.1=ΙΠrel K 15.1=re K ss K min .L U N U s 5.0312=s t 5.1310=解 ：1． 有关各元件阻抗值的计算线路1—2的正序阻抗 )(12304.021121Ω=×==−−L z Z线路3—4，5—6，7—8的正序阻抗为)(24604.0876543Ω=×===−−−Z Z Z 变压器的等值阻抗为)(1.445.311151005.10100%22Ω=×=×=T T K T S U U Z （注意110kv 是额定电压，而母线电压一般为115kv 高额定5kv 。

115kv 是线电压要折算成相电压，而且要注意单位的统一）2． 距离I 段的整定（1）阻抗整定.)(2.101285.02111Ω=×==−Z K Z rel set 2）动作时间。

s t 01=3． 距离II 段的整定(1)整定阻抗：按下列两个条件选择1）与相邻下一级线路3—4（或5—6或7—8）的保护3（或保护5或保护7）的1段配合)(3.min .ΙΠΠ+=set b AB rel set Z K Z K Z 式中，可取而,85.0=Ιrel K ,8.0=Πrel K )(4.202485.0433.Ω=×==−ΙΙZ K Z rel set 分支系数的计算：设B 母线上的电压为U 。

《220KV-750KV电网继电保护装置运行整定规程》试题及答案一、填空题1、电网继电保护的整定不能兼顾速动性、灵敏性或选择性要求时按下列原则取舍：局部电网服从整个电网；下一级电网（服从）上一级电网；局部问题（自行消化）；尽量照顾局部电网和下级电网的需要；保证重要用户的供电。

2、高压电网继电保护的运行整定，是以保证电网（全局的安全稳定运行）为根本目标。

3、接地距离保护的零序电流补偿系数K应按线路实测的正序阻抗Z1和Z0，用式K=(（Z0-Z1）/3Z1)计算获得。

4、变压器各侧的过电流保护按（躲变压器额定电流）整定，但不作为短路保护的一级参与选择性配合，其动作时间应（大于）所有出线保护的最长时间。

5、电力系统中的保护相互之间应进行配合，根据配合的实际状况，通常可将之分为（完全配合）、（不完全配合）、（完全不配合）三类。

6、在保护装置上进行试验时，除了必须停用该保护装置的跳闸回路外，还应断开保护装置与其他可能起动所对应断路器的操作回路，如启动断路器（失灵保护）回路、启动（重合闸）回路等。

7、电流互感器的配置、选型及（变比大小）宜统一，使继电保护装置充分发挥作用，从而达到电网安全运行的最终目的。

8、继电保护的速动性，由配置的（全线速动保护）、相间和接地故障的（速断段）保护以及电流速断保护取得保证。

9、对于220KV~750KV电网的线路继电保护，一般采用近后备保护方式，即当故障元件的一套继电保护装置拒动时，由（相互独立的另一套继电保护装置）动作切除故障；而当断路器拒动时，由（断路器失灵保护）动作切除故障。

10、下一级电压母线配出线路的故障切除时间，应满足上一级电压电网继电保护部门按系统稳定要求和继电保护整定配合需要提出的（整定限额）要求。

11、应根据（电网结构）、（系统稳定要求）、电力设备承受能力和继电保护可靠性，合理地选定自动重合闸方式。

12、如果采用线路电压互感器，对距离保护的后加速跳闸应有专门措施，防止（电压死区）。

整定计算复习试题一、两段式过流保护计算如图所示网络，AB、BC、BD线路上均装设了三段式电流保护，变压器装设了差动保护。

已知Ⅰ段可靠系数取1.25，Ⅱ段可靠取1.15，Ⅲ段可靠系数取1.15，自起动系数取1.5,返回系数取0.85，AB线路最大工作电流200A，的有名AB线被保护线路末端最小短路电流为：AIk1369)2418(311500023min,=+⨯⨯=灵敏度为：118031369〈=senK不满足要求。

改与相邻线路Ⅱ段配合，则[注：同理，由于BD线路Ⅱ段限时电流速断保护动作电流大于BC线路，因此应与BD线路Ⅱ段配合。

]AIkF363)130162413(3115000max.=+++⨯=AI IIop54336315.13.11=⨯⨯=5.25431369==senK满足要求。

动作时间ttt IIopIIop∆+=21（2）定时限过电流保护AI IIIop40620085.05.115.11=⨯⨯=近后备灵敏度：37.34061369==senK满足要求；远后备灵敏度：AIkE927)202418(2115000min.=++⨯=28.2406927==senK满足要求。

[注：远后备BC线路满足要求，必然BD也满足要求，因BC线路阻抗大于BD线路。

]动作时间：stop5.31=)1015.04.9(2min.⨯+k ＞op I [注：按此计算能计算出保护区是否达到最小保护区，不能计算出保护区实际长度。

]因此灵敏度满足要求。

当需要计算出保护区长度时，可由下面计算公式求出最小保护区长度：1638)4.9(237000min =+⨯Z ，Ω=-⨯=9.14.91638237000min Z%19%100109.1min =⨯=L（2）限时电流速断保护1） 1） 按躲过接在B 母线上的变压器低压侧母线短路整定A I k 461)30103.6(337000)3(max .=++=AI K I k m a op 6004613.1.)3(max .=⨯==2） 2） 与相邻线路瞬时电流速断保护配合A I k 755)12103.6(337000)3(max .=++=AI op 108575525.115.1=⨯⨯=选以上较大值作为动作电流, 则动作电流为1085A 。

计算题1：35kV 网络如下图所示，试对保护1进行三段式电流保护整定计算（包括动作电流、动作时限、灵敏度校验），并且说明保护1的电流I 段是否需要带方向。

已知： 线路AB 的最大负荷电流I L 。

max =180A ；取K rel Ⅰ=1.25 ；K rel Ⅱ=1.1 ；K rel Ⅲ=1.2 ；K re =0.85 ；K SS =1.2 ；要求l min Ⅰ%≥15% ；K sen Ⅱ≥1.2 ；K senⅢ≥1.3解：1．短路电流计算 （1）B 母线短路流过保护1的短路电流：kA kA Z Z E I AB G s B d 068.1404.043/37min .1.)3(max .1..≈⨯+=+=ΦkA kA Z Z E I AB G s B d 881.0404.053/3723max .1.23)2(min.1..≈⨯+⨯=+=Φ（2）A 母线短路流过保护1的短路电流：kA kA Z Z E I AB G s A d 89.0404.083/37min .2.)3(max .1..≈⨯+=+=Φ（3）C 母线短路流过保护3的短路电流：kA kA Z Z Z Z E I BC G s AB G s C d 719.0604.08)404.04(8)404.04(3/37//)(min .2.min .1.)3(max .3..≈⨯++⨯+⨯⨯+=++=ΦkAkA Z Z Z Z E IBCG s AB G s C d 601.0604.010)404.05(10)404.05(3/37//)(23max .2.max .1.23)2(min.3..≈⨯++⨯+⨯⨯+⨯=++=Φ2．求保护1的Ⅰ段定值 （1）动作电流的整定kA kA I K I B d Ⅰrel Ⅰset 335.1068.125.1)3(max .1..1.=⨯==由于保护1的Ⅰ段从动作电流定值上可以躲过反方向出口处的最大短路电流，即：)3(max .1..1.A d I set I I >，所以保护1的Ⅰ段不用装方向元件。

2021年全国特种作业操作证电工作业■继电保护考试题库判断题1、一般把继电保护动作值、动作时间的计算和灵敏度的校验称为继电保护的整定计算.（）V2、零序电流I段保护与零序电流II段保护构成线路接地短路的主保护。

（）V3、重合闸成功率计算为重合闸成功次数除以重合闸应该动作的总次数的百分数。

（）V4、从屏背面看，屏内安装设备接线所需的各类端子排列，表明屏内设备连接与屏顶设备、屏外设备连接关系的图纸为端子排图。

（）V5、对于容量在6300kVA以上的并列运行变压器或企业中的重要变压器应装设纵差动保护。

（）V6、瞬时电流速断保护的灵敏度用最大保护范围衡量。

（）x7、电流互感器一次侧接负载，二次侧接系统一次电流。

（）x8、作为一名电气工作人员，对发现任何人员有违反《电业安全工作规程》，应立即制止。

V9、信号继电器在继电保护中主要实现继电保护动作信号。

（）V10、变压器差动保护灵敏度校验，规程规定灵敏度系数应＞2。

（）V11、在电力系统事故情况下，可能出现较大的有功功率缺额，造成电力系统频率较大幅度下降。

（）V12、后备保护一般比主保护动作延时要短。

（）x13、运行统计资料表明，线路重合闸成功率很高，约为60〜90%。

（）V14、当断路器重合于永久性故障，继电保护再次跳开断路器切除故障,这将使电力系统以及一些电气设备再次受到故障冲击。

（）V15、低压配电网中所有设备的外露可导电部分均接公共保护线PE,或接公共保护中性线PEN的系统称为TT系统。

（）x16、电动机的外部发生两相短路，电动机的正序电流等于负序电流。

（）x17、电动机的外部发生两相短路，电动机的负序电流小于正序电流。

（）x18、变压器瓦斯保护接线中切换片XB有两个位置，即跳闸位置和试验位置。

0 V19、对不允许或不需要自起动的电动机，供电电源消失后需要从电网中断开的电动机应装设起动时间过长保护。

（）x20、电动机的内部发生两相短路，电动机的负序电流小于正序电流。

继电保护整定计算基础知识试题单位：_______________ 姓名：______________ 分数：_________满分: 100分一、填空题：（共30分，每题两分）1. 接地故障保护最末一段(如零序电流Ⅳ段)，对220kV线路，应以适应短路点接地电阻为___________欧姆的接地故障为整定条件；零序电流保护最末一段的动作电流定值不大于___________安培。

2. 相间距离保护Ⅱ段对本线末的最小灵敏系数要求：200km以上的线路，不小于______；50～200km的线路不小于1.4；50km以下的线路不小于_______。

3.接地距离保护为了使_____________________在整定计算时需要考虑补偿系数K。

4.当母线故障，母线差动保持动作而某断路器动作或故障点发生在电流互感器与断路器之间时，为了__________对侧保持切除故障，对装置高频保护的线路，应采用母线差动保护动作__________的措施。

5.我国规定：凡是X0/X1________________的系统属于大接地电流系统，凡是X0/X1________________的系统属于小接地电流系统。

6.从一保护安装处看，母线向线路送有功10MW，受无功10MVA，那么本线路电压超前电流的角度为：________________。

7.某收发信机的发信功率为43dBm，所接高频电缆的特性阻抗为75Ω，测得的电压电平应为：__________dBv。

8．某线路距离保护I段二次定值整定1欧，如其电流互感器的变比由原来的600/5改为750/5，其距离保护I段二次定值应相应由1欧改为欧。

9. 继电保护后备保护逐级配合是指及上，与下一级线路或元件的继电保护整定值相互配合。

10．继电保护装置的定期检验分为三种：；；用装置进行断路器跳合闸试验。

11. 根据N-1的电网稳定要求, 合理的电网结构中，任一元件无故障________，应能保持电力系统的________运行。

考点 2：阶段式电流保护配合原理、构成和整定计算2.1、阶段式电流保护配合原理、构成 保护功能由各段电流保护相互配合完成，通常为三段式电流。

三段分别为： ①第 I 段：瞬时电流速断保护； ②第 II 段：限时电流速断保护； ③第 III 段：定时限过电流保护。

在实施时，也可以根据需要配置为两段式电流保护，两段式电流保护即只配置第 II 段和第 III 段。

①瞬时电流速断保护即第Ｉ段保护： 1、为实现快速性，同时又要保证选择性，所以抬高整定值， 牺牲了保护范围。

2、第Ｉ段的整定值， 是按大于被保护线路末端最大的短路电流的原则来整定。

3、保护范围受系统运行方式、 故障类型影响大。

第Ｉ段保护范围通常比较小，为线路全长的 15~50%。

4、由于灵敏度不够， 所以第Ｉ段保护通常不能单独使用，要有带时限的电流速断保护配合。

②限时电流速断保护即第 II 段，目的是为了弥补第Ｉ段保护的缺陷。

1、只有降低整定值，保护范围才能延长，保护范围不可避免地延伸到了相邻下一线路，需要与 相邻下一线路的保护相配合，整定值大于相邻下一线路第 I 段的定值。

2、为保证选择性，通常要延时，为了缩短延时时间，要求保护范围不能延伸太长，不能超出下 一线路第 I 段的保护范围。

3、时限级差一般为 0.5 秒。

③定时限过电流保护即第 III 段。

1、保护范围较大，通常作为本线路的近后备保护以及作为相邻下一线路的远后备保护 。

2、整定值是按大于最大的负荷电流来确，即在最大负荷电流作用下不能起动，且在装置动作以 后故障切除后在最大负荷电流作用下能可靠返回。

3、动作延时按阶梯形时限配合原则来确定。

2.2、三段式电流保护的整定计算 1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流 整定计算公式：式中： Iact——继电器动作电流 Kc——保护的接线系数 IkBmax——最大运行方式下，保护区末端 B 母线处三相相间短路时，流经保护的短路电流。

例1： 如图所示电力系统网络中，系统线电压为115kV lE =，内部阻抗.max=15s Z Ω，.min =12s Z Ω，线路每公里正序阻抗1=0.4z Ω，线路长度L AB =80m, L BC =150m, rel 1.25K =Ⅰ,rel 1.15K =Ⅱ,试保护1的电流I 、II 保护进行整定计算。

解：1. 保护电流I 段保护整定计算（1） 求动作电流set.1rel k.B.maxrels.min AB== 1.25 1.886kA +E IK IK Z Z ϕ⨯==ⅠⅠⅠ（2） 灵敏度校验min .max set.1111=1539.54m 0.4s L Z z ⎫⎫⨯=-⨯=⎪⎪⎪⎪⎝⎭⎝⎭min AB 39.5410049.480L L =⨯=%%%>15% 满足要求 （3） 动作时间：10s t =Ⅰ2. 保护1电流II 段整定计算 （1） 求动作电流set.2rel k.C.max rel s.min AB BC== 1.250.7980kA+E I K I K Z Z Z ϕ⨯==+ⅠⅠⅠs e t .1r e l s e t .2==1.150.798=0.9177kA I K I ⨯ⅡⅡⅠ（2） 灵敏度校验k.B.min s.max AB Ik.B.min sen set.11.223===1.331 1.30.9177I K I >Ⅱ 满足要求 （3）动作时间： 120.5s t t t =+∆=ⅡⅠ例2:图示网络中，线路AB 装有III 段式电流保护，线路BC 装有II 段式电流保护，均采用两相星形接线方式。

计算：线路AB 各段保护动作电流和动作时限，并校验各段灵敏度。

C380l E V=10s Z =Ω1.2rel K I=D..max 2.3L AB I A =..max 2L BC I A =3BC tsIII=1ss K = 1.1rel rel K K II III ==0.85re K =2.7 如图2-2所示网络，在位置1、2和3处装有电流保护，系统参数为：115/E ϕ=，115G X =Ω 、210G X =Ω，310G X =Ω，1260L L km ==，340L km =，50B C L km -=，30C D L km -=，20D E L m -=，线路阻抗0.4/km Ω，rel K Ⅰ=1.2 、rel K Ⅱ=rel K Ⅲ=1.15 ，.max 300B C I A -=，.max 200C D I A -=， .m a x 150D E I A -=，ss K =1.5、re K =0.85。

能满足系统稳定及安全要求，有选择性地保护设备和全线故障的保护称为 主保护 。

主保护或断路器拒动时，用以切除故障的保护称为 后备保护 。

在继电保护整定计算中，通常要考虑系统的 、 两种极端运行方式。

继电保护动作的__选择性__是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

电流互感器铁芯饱和时，励磁电流将__增大__，二次侧电流将__减小_。

、电力系统整定计算时不考虑过渡电阻的短路，称为__金属性__短路。

输电线路的短路可分为__相间短路__、__接地短路___两类。

短路时总要伴随产生很大的___短路电流____，同时使系统中___电压__降低。

反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_主保护_。

当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为 远后备 ；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为 近后备 。

继电保护装置有按反应被保护线路首末两端电流的大小和相位原理而构成的__电流方向性 ，有按故障前后测量阻抗的突变而构成的__ _距离保护___保护等。

．相间短路的功率方向继电器通常按__ _ 接线方式，当线路发生正向故障时，若φd =50︒。

为使继电器动作最灵敏，其内角α值应选＿ _。

. 方向阻抗继电器引入第三相电压，能消除__两相短路__故障产生的死区，不能消除__三相短路_故障产生的死区。

．助增电流的存在会使距离保护的测量阻抗＿_增大__，保护范围＿缩短__。

．零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度___ _ _。

．全阻抗继电器的主要缺点是__ __。

．距离Ⅱ段整定阻抗应按分支系数K b 为最小的运行方式来确定，目的是为了保证_ 。

．在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于 2Z ∑处 。
