五.电磁继电器 扬声器 习题

人教版物理八下9.5《电与磁》五电磁继电器扬声器PPT同步试题2
典型例题
如图是一种火警报警器．正常情况下绿灯亮，当发生火警时,红灯亮、电铃响,从而达到报警的目的．试说明这种火警报警器的工作原理．
选题目的：本题用于考查电磁继电器的实际使用．
解析：这只火警报警器的工作电路由电铃、红灯、绿灯、电源和电磁继电器的触点部分组成．在正常情况下，上部触点闭合，绿灯亮；当发生火警时,空气温度升高，双金属片膨胀闭合，电磁铁通电，把衔铁吸下，上触点分开，绿灯熄灭，下触点闭合，红灯亮，电铃响,达到报警的目的．。

课标引领 人教版《9.5电磁继电器 扬声器》同步教辅练习及答案1．电磁继电器的构造和工作原理． 2．电磁继电器的作用3．扬声器的构造和工作原理． 4．扬声器的应用。

1．电磁继电器是利用 的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种 ．２．利用电磁继电器，可以用控制 电路的通断间接控制 电路，还可以利用电磁继电器进行远距离操纵和自动控制．３．如图9-29是张强同学在研究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内.观察电路可知,这个报警器的工作原理是:有人踩踏板时 _____________；无人踩蹋板时___________ _______.*4．下列功能中，电磁继电器能完成的是( )A ．控制电路中电流的连续变化B ．控制电路中电流的有无C ．利用低电压、弱电流控制高电压、强电流D ．远距离自动控制和操作5．在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（ ） A ．高电压、弱电流 B ．高电压、强电流 C ．低电压、弱电流 D ．低电压、强电流6．如图9-30，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R 受热后，其阻值会减小，将发生的变化是（ ）A ．电磁继电器控制电路中的电流减小B ．电磁继电器控制电路断开C ．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L 2发光D ．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L 1发光 7．下列装置中没有应用电磁铁的是（ ） A ．扬声器 B ．电磁继电器图9-30基础运用图9-29图9-31图9-32C ．电热器D ．电铃8．如图9-31所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是 ( )A ．用导线连接a 、c ，b 接电源正极，d 接电源负极B ．用导线连接b 、d ，a 接电源正极，c 接电源负极C ．b 、c 连在一起接电源正极，a 、d 连在一起接电池负极D ．a 、d 连接在一起，b 接电源正极，c 接电源负极1．图9-32中，羊群被细漆包线围着，羊在圈中时电铃不响；当羊逃离时，碰到漆包线，电铃就报警．试解释此报警电路的工作原理．2．如图9-33所示，给你如下器材：电磁继电器一只，红、绿灯各一个(均标有“6v ，0．8w ”)，开关—只，电流表一只，滑动变阻器一只(最大电阻2Ω)，干电池—只(1．5v)，蓄电池6v ．请按下列要求画出电路图，并连接实物．(1)开关作为控制电路开关，当开关闭合时绿灯亮，开关断开时红灯亮．(2)电磁继电器的线圈，允许通过的最大电流为０.1A ，用滑动变阻器改变控制电路的电3．图9-34是小轩唱卡拉OK 时，声音的转换流动方框图，小满看不懂，请你帮他解释一下小满是如何听到小轩的歌声的．P C D A B 红灯 绿灯 图9-33 能力拓展你的回答是：小轩的歌声使话筒的膜片 ，与膜片相连的线圈也跟着一起 ，产生随声音的变化而变化的 ，经过 放大后，通过扬声器的 ，使它不断的来回振动，带动 也来回 ，于是扬声器就发出了声音，小轩的歌声就是这样被小满听到的．1．粮仓为了防止谷物缓慢氧化积聚热量过多而发生火灾，如图9-35所示，用带金属丝的水银温度计和电磁继电器安装成自动报警器，正常情况下绿灯亮，当仓内温度升高时红灯亮，同时电铃也响，以此来报警，请按上述要求把各元件连成电路．2．如图9-36为蔬菜大棚使用的一种温度自动报警器，若水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理．3．下面是一段对扬声器叙述的短文，阅读后请指出有错的 地方，并改正：扬声器是把电信号转换成声信号的一种装置．图9-37是扬声器构造示意图，它主要由固定的永久磁体，线圈和锥形纸盆构成，当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向右运动；当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向左运动．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．参考答案控制电源工作电源图图9-36图9-37探究创新基础运用1.低电压弱电流电路、开关；2.低压、高压；3.电铃响、绿灯亮；4.C 、D5.B6.C7.C8.D能力拓展1．羊在圈中时，控制电路处于通路，电磁铁有磁性，衔铁被吸引，触点开关断开，工作电路处于开路，电铃不发声；羊群逃离碰断漆包线，控制电路断开，电磁铁失去磁性，在弹簧的作用下，触点开关闭合，工作电路接通，电铃发声报警.2. 如图答-243.振动、振动、电流、放大器、线圈、纸盆、振动.探究创新1. 如图答-252.当温度达到金属丝下端所指温度时，由于水银是导体，会将控制电路接通，电磁铁具有磁性，将衔铁吸引过来，使工作电路接通，于是电铃就响起来，发出报警信号.3.将“向右运动”改为“向左运动”，“向左运动”改为“向右运动”PC D AB红灯绿灯控制电源 工作电源。

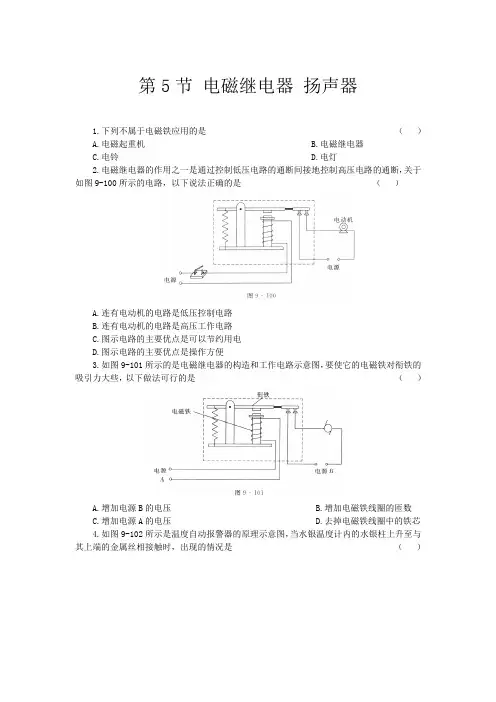

第5节电磁继电器扬声器1.下列不属于电磁铁应用的是（）A.电磁起重机B.电磁继电器C.电铃D.电灯2.电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通断，关于如图9-100所示的电路，以下说法正确的是（）A.连有电动机的电路是低压控制电路B.连有电动机的电路是高压工作电路C.图示电路的主要优点是可以节约用电D.图示电路的主要优点是操作方便3.如图9-101所示的是电磁继电器的构造和工作电路示意图，要使它的电磁铁对衔铁的吸引力大些，以下做法可行的是（）A.增加电源B的电压B.增加电磁铁线圈的匝数C.增加电源A的电压D.去掉电磁铁线圈中的铁芯4.如图9-102所示是温度自动报警器的原理示意图，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，出现的情况是（）A.红灯亮B.绿灯亮C.红、绿灯同时亮D.红、绿灯同时不亮5.如图9-103所示为火警自动报警器原理图.发生火灾时，将会发生下列变化：a.温度升高，使双金属片弯曲；b.接通触点使工作电路中有电流通过；c.电磁铁有磁性；d.衔铁被吸下；e.接通触点使控制电路中有电流通过；f.电灯亮，电铃响，发出警报.这些变化的正确顺序是（）A.abcdefB.aecdbfC.abdcefD.aedcbf6.如图9-104所示是扬声器的构造示意图，由于通过线圈的电流方向是的（填“变化”或“不变”），线圈在磁场中不断地带动纸盆，于是扬声器就发出了声音.7.如图9-105所示，给你如下器材：电磁继电器一个，红、绿灯各一个（均标有“6V 0.8V”），开关一只，电流表一只，滑动变阻器一只（最大电阻2 ），干电池两节，铅蓄电池3个.请按下列要求连接实物.（1）开关作为控制电路开关，当开关闭合时绿灯亮，开关断开时红灯亮.（2）电磁继电器的线圈，允许通过的最大电流为0.1A.用滑动变阻器改变控制电路的电流并用电流表进行监测.参考答案1.D2.B［提示：有些电路的电压很高，如果直接用用动开关来控制是很危险的.由于电磁继电器可以利用低电压、弱电流电路的通断，来控制高电压、强电流电路的通断，因此利用电磁继电器来控制电路就很安全.图中电动机的电路是高压工作电路，连有电磁继电器的电路是低压控制电路.］3.BC4.A5.B6.变化振动7.如图9-106所示.［提示：滑动变阻器要改变控制电路的电流，电流表要对控制电路的电流进行监测，故干电池、开关、电流表和滑动变阻器串联.工作电路中的两个灯泡并联.］。

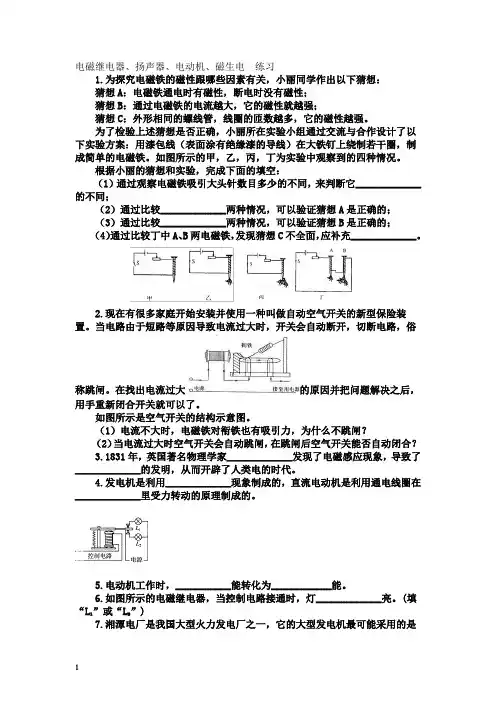

电磁继电器、扬声器、电动机、磁生电练习1.为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：猜想A：电磁铁通电时有磁性，断电时没有磁性；猜想B：通过电磁铁的电流越大，它的磁性就越强；猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强。

为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁。

如图所示的甲，乙，丙，丁为实验中观察到的四种情况。
