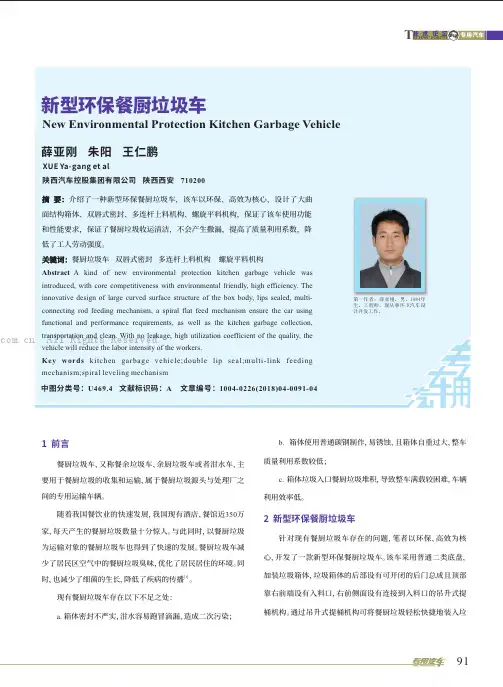

第一作者：薛亚刚，男，1984年生，工程师，现从事环卫汽车设计开发工作。
图1 新型环保餐厨垃圾⻋.新型后⻔锁紧机构 .后⻔总成 .双唇硅胶密封条 .垃圾箱体.盖板拉杆 .滑动导轨 .吊升拉杆 .螺旋缓料机构 .副⻋架.新型挂桶机构 .举升油缸 .底盘 .储物箱2.1 ⼤曲⾯箱体介绍箱体采⽤304不锈钢材料制作，整体框架式⼤曲⾯侧圆弧结构，其质量轻、强度⾼，使⽤寿命⻓。
整⻋外形及箱体如图2所⽰。
图2 整⻋外形及箱体箱体断⾯尺⼨如图3所⽰，根据公式计算不锈钢箱体材料厚度：图3 箱体断⾯尺⼨图4 上料过程⽰意图对多连杆上料机构进⾏分析，假设垃圾桶质量为300 kg，初步确定驱动油缸的⾏程为350 mm。
根据对实际作业现场的观. All Rights Reserved.(a) 挂桶过程应⼒动画(b ) 驱动油缸⾏程图5 上料机构作业动⼒学仿真结果另外，该动⼒学分析结果同时也显⽰了主动臂在整个过程中的动态应⼒分析，如图5(a)所⽰。
该应⼒动画显⽰，在第8.02 s 应⼒数值达到极⼤值170.3 MPa，此时主动臂上的应⼒分布如图所⽰。
图6 主动臂应⼒分布云圈后⻔密封结构介绍后⻔采⽤可调式连接机构与新型锁紧机构相结合，机构使垃圾箱体与后⻔胶条可靠密封，并配备独特双唇式密封多⽅⾯配合解决后⻔密封问题。
图7为后⻔总成机构及密图7 后⻔总成机构及密封设计结构图后⻔通过腰形孔加调节螺⺟进⾏箱体与后⻔之间间隙的调节，⼀⽅⾯可解决因加⼯装配问题导致的后⻔与箱体的贴合问题；另⼀⽅⾯配合锁紧机构可以保证箱体与后⻔之间密封条的密封效果。
图8为可调节连接座结构图。
图8 可调节连接座结构图螺旋平料机构介绍普通餐厨垃圾⻋箱体装⼊三分之⼆时垃圾时，⼊口处会产⽣餐厨垃圾堆积现象，导致整⻋满载较困难，⻋辆利⽤效率降(D) 驱动油缸⼒箱体. All Rights Reserved.进，⼀边向料堆周边抛洒，形成对流扩散，解决了侧装机构由于倒料点固定导致的箱体内垃圾堆积的问题，可以使整⻋尽可能满载，提⾼了⻋辆利⽤效率。
