1.1.1GB口信令跟踪方法
⏹OMCR上怎么设置：
⏹点击RNUSM来查看所要跟的BSC的情况，并在这个BSC所属的MFS上右键
点击show equipment
⏹然后会出现GB Supervision的窗口，用鼠标选定任意一个TP_SGSN右键
出现菜单，我们选择Configure GB ,如下图:
⏹会出现如下图的界面，我们只要先点击NSC Configuration 。
用所要求
的BSC对应出相应的NSVC。
然后在点击FR Configuration。
我们可以记下它的shelf/GPU的序号，和DDF架相对应来做跟踪。
并记下时隙的情况。
下图以扬州BSC_15为例:
⏹下面是在K1205上面的设置。
Handle as :monitoring pair
First in Pair:选择对应的模块和端口号。
Protocol Stack:gprs_gb_31.stk default
Level2 Method :Fractional Mode.
◆Timeslot：选中Fractional ，在时隙映射表中选中gb接口占用的时隙，
可以多个64Kbit/s
连选。
一般在Bit rate中的大小为：时隙数X 8。
例如，我们上面是4个时隙，我们就在Bit Rate中写44。
⏹COMPASS软件进行Gb接口信令分析
主要分析
⏹Attach流程
⏹Pdp激活流程
⏹Ra update流程
⏹Suspend /resume流程
⏹Cell reselection
过滤其失败的流程进行分析。
核心网接口和信令流程核心网（Core Network）是移动通信网络的关键组成部分，负责实现移动用户的接入、切换和服务交付等功能。
核心网接口和信令流程是指在核心网中不同组件之间进行通信和协作的接口和流程，下面将详细介绍核心网接口和信令流程。
一、核心网接口核心网中的各个组件通过接口实现信息的交换和共享，常见的核心网接口包括以下几种：1. S1接口：S1接口是连接eNodeB和MME（Mobility Management Entity）的接口，用于实现移动性管理的相关功能，比如移动用户的承载切换、位置更新等。
S1接口分为S1-MME和S1-U两部分，分别对应控制面和用户面的传输。
2. X2接口：X2接口是连接eNodeB之间的接口，用于实现小区间的协同工作，比如邻区关系的维护、干扰协调等。
通过X2接口，相邻的eNodeB可以共享信息，提高整个网络的性能和效率。
3. S6a接口：S6a接口是连接MME和HSS（Home Subscriber Server）的接口，用于实现用户鉴权、位置查询、密钥协商等功能。
MME通过S6a接口向HSS查询用户的订阅信息，以及提供用户的位置更新和鉴权结果。
4. S11接口：S11接口是连接MME和SGW（Serving Gateway）的接口，用于实现移动性的管理和数据传输等功能。
当移动用户切换到新的LTE小区时，MME通过S11接口将用户的相关信息传输给SGW，并负责控制用户数据的传输。
5.S1-MME接口：S1-MME接口是连接MME和SGW之间的接口，用于实现控制面的传输。
当MME需要控制用户数据的传输时，通过S1-MME接口向SGW发送指令和请求。
以上仅介绍了一部分核心网接口，实际上核心网中还存在许多其他接口，如S5/S8接口、S-GW/P-GW接口等，用于实现更多的功能。
二、核心网信令流程核心网中的信令流程是指不同组件之间进行通信和协作的过程，常见的信令流程有以下几种：1. 用户接入过程：当移动用户进入LTE网络区域时，首先进行鉴权和连接建立过程。
信令流程分析部分
在现代通信系统中，信令流程是确保通信网络正常运行的关键部分之一、它负责在用户间传递各种控制信息，以确保通信的可靠性、效率以及
安全性。
本文将对信令流程进行详细分析，包括其定义、分类、重要性以
及常见的信令流程协议。
信令流程是指在通信系统中用于传输和处理与通信业务相关的控制信
息的过程。
它与实际的数据传输分离，主要负责处理用户的请求、建立并
维护通信连接、调度网络资源、以及处理和恢复错误等。
信令流程可分为物理层信令和控制层信令。
物理层信令是指在物理媒
介上进行传输的信令信息，例如电平、频率、帧同步等信息。
而控制层信
令则负责处理用户的请求和控制信息，包括呼叫建立、请求路由、鉴权、
计费等。
信令流程在通信系统中的重要性不言而喻。
它不仅用于在用户之间建
立通信连接，还可以确保通信过程中的安全性和可靠性。
通过信令流程，
用户可以请求网络资源，进行通信，而网络则可以对请求进行调度和控制，以满足不同用户的需求和优化网络性能。
综上所述，信令流程是通信系统中非常重要的一部分。
它负责处理用
户的请求和控制信息，确保通信的可靠性、效率和安全性。
常见的信令流
程协议有SS7、SIP和H.323等。
随着通信技术的不断发展，信令流程也
在不断演化和优化，以适应不同的通信需求。
XXBSC采集Gb接口信令方案各位领导好：为研究XX移动全曲业务Imusic特性，确定全曲业务各时段使用业务量和使用场景分布，诺基亚西门子针对性开展XX移动全曲业务Imusic专题。
通过全曲Imusic专题分析，分布出用户使用Imusic主要时间段，使用业务用户集中区域，根据这些信息，同时结合无线GPRS话务统计，确定这些区域和时段无线资源使用情况，同时结合Gb 接口的信令分析，确定Imusic服务器参数设置情况，对资源和参数进行优化建议，提升用户使用全曲业务质量，并对XX移动推广全曲业务建议。
1)XXBSC和SGSN网络结构XX移动网络有13个BSC，3个SGSN在武汉（SGSN已组pool），之间均通过2个CE（主备用），基于IP连接，网络结构如下：BSC01 BSC02 BSC03 BSC04 BSC05 BSC06 BSC07 BSC08 BSC09 BSC10 BSC11 BSC12 BSC142)XXBSC GB下行流量统计本期XX移动IMusic（全曲下载）业务端到端质量提升优化网元2个BSC，统计XX移动网络2月23日~2月27日各BSC负荷，覆盖城区的BSC4/BSC5和覆盖汉川的BSC12全天流量较大。
3)XX移动全曲下载业务专题目标网元结合BSC GB下行流量和区域分析，我们选取覆盖市区的BSC4/BSC5作为本次全曲下载业务分析网元。
4)BSC4/BSC5 GB接口信令采集方案方法：在BSC的esb24上把1/1/1端口镜像到1/1/23端口，从1/1/23端口抓包，在SWU2板件上配置镜像数据：encon tbridgemirror enablemirror monitor 1/1/23mirror add 1/1/1show mirrorXX现网BSC的1/1/23端口默认是关闭的，开启1/1/23端口：enconfi tbridgeport enable 1/1/235）BSC4/5的SWU0上1/1/1到CE网线闭断由于开始采集的SWU2上信令数据分析，较多信令只有上行消息而没有下行消息，在29号0:00之后我们对BSC4的SWU0的1/1/1端口也进行了映射，抓包也有数据，SWU0/SWU2进行负荷分担。
中国移动通信企业标准QB-A-006-2021 中国移动G b接口I P化技术标准C h i n a M o b i l e G b o v e r I P S p e c i f i c a t i o n版本号：2009-8-19发布2009-8-19实施中国移动通信集团公司发布目录前言 (II)1.范围 (1)2.标准性引用文件 (1)3.术语、定义和缩略语 (1)4.概述 (2)5.网络业务功能〔Network Service〕 (3)寻址〔Addressing〕 (3)5.2 子网业务功能〔Sub-Network Service functions〕 (4)5.3 NS负荷分担 (4)5.4 资源分配〔Resource Distribution〕 (4)5.5 NS-VC管理 (4)接口要求 (5)6.1 协议版本 (5)6.2 接口类型 (5)6.3 接口数量 (6)7.性能要求 (7)7.1 QoS要求 (7)7.2 冗余备份要求 (7)8.操作维护要求 (8)8.1 对BSC设备要求 (8)8.2 对SGSN设备要求 (8)8.3 NS-VC配置要求 (8)9.承载方式兼容要求 (9)对BSC设备要求 (9)9.2 对SGSN设备要求 (9)10.后续演进要求 (9)可平滑升级支持Gb Flex (9)10.2 SGSN应同时支持Gb接口和Iu-PS接口IP化 (9)11.编制历史 (10)前言本标准规定了BSC和SGSN设备的Gb over IP技术要求，供Gb IP化实现及现网应用参考。
本标准主要包括以下几方面内容：Gb over IP业务功能描述要求，接口要求、性能要求、操作维护要求、组网、承载方式及后续演进要求等方面进行了要求。
本标准是BSS IP化系列标准之一，该系列标准的结构、名称或预计的名称如下：序号标准编号标准名称[1] QB-A-004-2021 中国移动A接口IP化技术标准[2] QB-A-005-2021 中国移动Abis接口IP化技术标准[3] QB-A-006-2021 中国移动Gb接口IP化技术标准本标准由中移技﹝2021﹞239号印发。

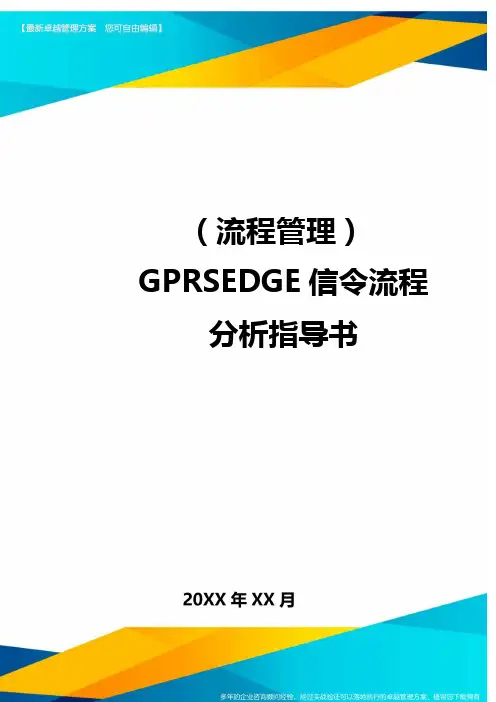

（流程管理）GPRSEDGE信令流程分析指导书GPRS/EDGE信令流程分析目录1 Um接口消息 (6)1.1 基本概念 (6)1.1.1 Um接口协议栈 (6)1.1.2 RLC/MAC协议中的基本概念 (6)1.2 Um接口的主要流程 (7)1.2.1 CCCH上的上行一阶段接入 (8)1.2.2 CCCH上的上行两阶段接入 (14)1.2.3 PACCH上的上行接入 (16)1.2.4 上行接入异常流程 (17)1.2.5 CCCH上的下行TBF建立流程 (17)1.2.6 CCCH上的下行TBF建立失败 (19)1.2.7 PACCH上的下行TBF建立流程 (19)1.2.8 PACCH上的下行TBF建立失败 (22)1.2.9 上行TBF正常释放 (23)1.2.10 上行TBF异常释放 (24)1.2.11 下行TBF正常释放 (24)1.2.12 下行TBF异常释放 (25)1.3 优化流程 (26)1.3.1 扩展上行TBF (26)1.3.2 上行TBF延迟释放 (27)1.3.3 上行TBF延迟释放流程 (27)1.3.4 下行TBF延迟释放 (28)2 Gb接口消息 (30)2.1 数据传输类流程 (30)2.1.1 ATTACH/DETTACH (30)2.1.2 PDP ACTIVE/PDP DEACTIVE (32)2.1.3 RA UPDATE (33)2.1.4 SUSPEND/RESUME (34)2.1.5 数据传输 (34)附录一CHANNEL REQUEST消息 (36)附录二IA Rest Octets 消息 (38)附录三：无线资源请求消息 (50)附录四：手机网络支持能力字段 (55)附录五：手机无线接入能力字段 (60)附录六：NSAPI (72)附录七：LLCSAPI (73)附录八：GPRS中TA应用 (74)1 Um接口消息1.1 基本概念1.1.1 Um接口协议栈GPRS的协议栈如图1-1所示。

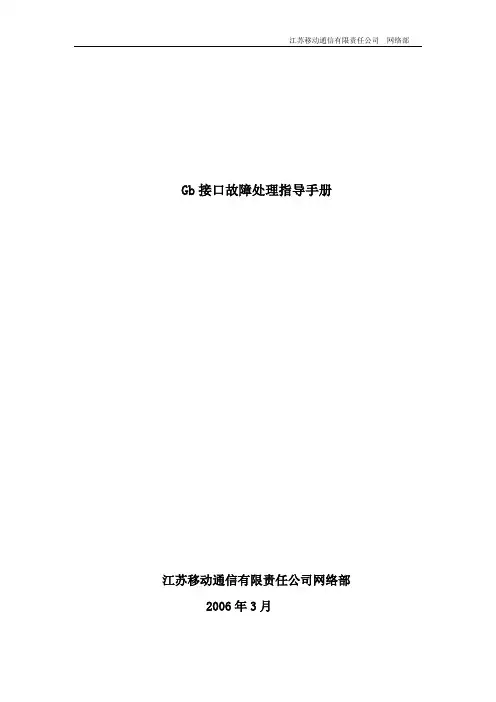

Gb接口故障处理指导手册江苏移动通信有限责任公司网络部2006年3月目录第一章 GB故障处理职责以及流程 (3)1．G B接口故障处理的职责划分： (3)2．G B接口的故障分析 (4)3．G B接口流程处理图 (4)第二章 MFS侧GB故障指导手册 (6)第三章爱立信BSC侧GB接口故障处理手册 (20)第四章爱立信GPRS核心网GB故障处理手册 (26)第一章 GB故障处理职责以及流程针对2005年的GPRS网络故障汇总和今年2月份的全省网络运行通报内容，GPRS网络的Gb接口故障目前是一个较为突出的问题，其在GPRS网络类故障占比达到了90％以上，该故障在处理过程中历时往往较长，直接影响到用户正常使用GPRS业务的感知度，造成了客户的网络类投诉，为了尽可能降低该类故障的发生，缩短故障影响时长，我们对Gb类故障的原因进行了总体分析，并给出了整改方案和工作计划。
