综合布线施工工艺标准综合布线施工工艺标准是指在建筑物内进行综合布线系统施工时所需遵循的技术规范和操作标准。
良好的综合布线施工工艺标准对于建筑物内部的通信、数据传输和电力供应等方面都具有重要意义。
本文将围绕综合布线施工工艺标准的相关内容进行详细介绍。
首先，综合布线施工应当符合国家相关标准和规范，包括但不限于《建筑电气工程施工质量验收规范》、《建筑电气工程施工及验收规范》等。
在施工过程中，应当严格按照相关标准进行操作，确保施工质量和安全。
其次，综合布线施工工艺标准要求施工人员具备专业的技术知识和操作技能。
施工人员应当熟悉综合布线系统的组成结构和工作原理，掌握布线材料和设备的使用方法，具备良好的施工实践经验。
在施工现场，施工人员应当严格按照标准操作流程进行施工，确保施工质量和安全。
另外，综合布线施工工艺标准要求施工现场应当保持整洁有序。
施工现场应当设置明确的安全警示标识，施工材料和设备应当摆放整齐，通道应当畅通无阻，确保施工现场的安全和施工作业的顺利进行。
此外，综合布线施工工艺标准还要求施工过程中应当严格按照施工图纸和设计要求进行施工。
在施工前，施工人员应当仔细阅读施工图纸和设计要求，了解施工任务和要求。
在施工过程中，应当严格按照设计要求进行布线、接线和安装等工作，确保施工质量符合设计要求。
最后，综合布线施工工艺标准还要求施工完成后应当进行验收和测试。
验收应当包括外观质量检查、接地电阻测试、绝缘电阻测试、网络连接测试等内容。
通过验收和测试，确保综合布线系统的安全可靠性和稳定性。
总之，综合布线施工工艺标准对于建筑物内部的通信、数据传输和电力供应等方面具有重要意义。
只有严格遵循相关标准和规范，确保施工质量和安全，才能保障综合布线系统的正常运行和长期稳定性。
以上就是关于综合布线施工工艺标准的相关内容介绍，希望对您有所帮助。
综合布线施工操作1. 施工前准备在开始综合布线施工之前，必须进行充分的准备工作。
以下是施工前的准备步骤：- 确定布线需求：根据建筑的需求和功能布局，确定所需的布线类型和规模。
包括声音、数据、视频等通信设备的布线需求。
- 制定布线计划：绘制建筑的布线图，标识出布线路径、连接点和主要设备的位置。
- 检查布线材料：检查布线所需的电缆、插座、面板等材料，确保其质量和符合规范要求。
- 安排施工人员：确定具备综合布线施工经验的合格人员，并组建施工团队。
- 准备工具设备：准备需要的工具设备，如电缆剥皮工具、电脑材料测试仪器等。
2. 施工步骤综合布线施工分为几个关键步骤。
以下是施工过程中的重要操作：2.1 布线路径的准确标识根据布线图指示的路径，使用标记工具在建筑结构上标识出电缆通道和连接点的位置。
确保标识准确无误，便于后续的布线操作。
2.2 安装电缆和插座按照布线图的路径，安装所需的电缆和插座设备。
在安装过程中，应注意以下事项：- 选用适当的电缆类型和规格，根据需要进行正确的测量和切割。
- 进行电缆连接，确保连接牢固可靠。
- 在适当的位置安装插座，确保其容易访问且符合使用需求。
2.3 连接面板和设备根据布线图指示，使用正确的连接方法将电缆连接到相应的面板和设备上。
确保连接正确无误，并进行必要的测试以验证连接质量。
2.4 进行布线测试在施工完成后，进行布线测试以确保系统的正常运行。
使用合适的测试设备，检查电缆和连接的质量、传输速度和信号强度等参数。
2.5 记录和整理文档在施工过程中，及时记录施工细节、布线图修改和测试结果。
整理这些文档，以备后续的维护和管理工作。
3. 安全和质量控制在整个综合布线施工过程中，安全和质量控制是非常重要的。
施工人员应遵循下列原则：- 确保施工区域的安全，使用合适的个人防护装备。
- 根据相关规范和标准施工，保证布线质量和符合法律法规的要求。
- 在施工过程中及时发现和解决问题，确保施工进度和质量不受影响。
商场综合布线工程施工方案一、工程概述商场综合布线工程是指在商场内进行电气布线、通信布线以及安防监控布线等工程的施工。
商场综合布线工程的施工内容主要包括，但不限于：商场内部各个区域的电气布线、通信布线和安防监控布线的布设、连接及调试工作。
商场综合布线工程的目标是通过合理、有效、安全的布线设计和施工，保证商场内部各个区域的电气设备、通讯设备和安防监控设备的正常运行。
二、工程范围商场综合布线工程的范围包括以下几个方面：1. 电气布线：商场内各个区域的电气线路布设和接线工作，包括主干线路、分支线路及各种插座、开关等设备的布设和接线。
2. 通信布线：商场内各个区域的电话线路、数据网线路和无线网络覆盖的布设和连接工作。
3. 安防监控布线：商场内各个区域的监控摄像头、入侵报警设备和门禁系统等设备的布设和连接工作。
4. 系统集成：对电气布线、通信布线和安防监控布线进行整体集成和调试，确保各个系统之间的协调运行。
三、工程进度安排商场综合布线工程的施工周期为XXX天，按以下时间节点安排工程进度：1. 设计和方案确认：施工前XX天完成工程设计方案，并与业主方确认。
2. 材料采购和试制安排：施工前XX天完成各种施工所需的材料采购和试制安排。
3. 施工准备工作：施工前XX天对施工场地进行准备工作，包括现场清理、设备搬运等工作。
4. 施工过程控制：严格按照施工计划的时间节点，对电气布线、通信布线和安防监控布线的施工进行控制和监督。
5. 系统调试和联合试验：在施工结束后XX天，对整体系统进行调试并进行联合试验。
四、施工方案1. 施工组织：商场综合布线工程施工应按照“安全第一、质量为重、进度抓紧、效益优先”的原则进行。
设立专门的施工管理组织，明确各个施工单位的责任和任务，严格执行施工安全管理制度，确保施工安全。
2. 施工队伍：施工队伍由具有相关资质和经验的工程人员组成，包括电气工程师、通信工程师和安防监控工程师等。
施工队伍将根据工程需求，配备相应的施工工具和设备。

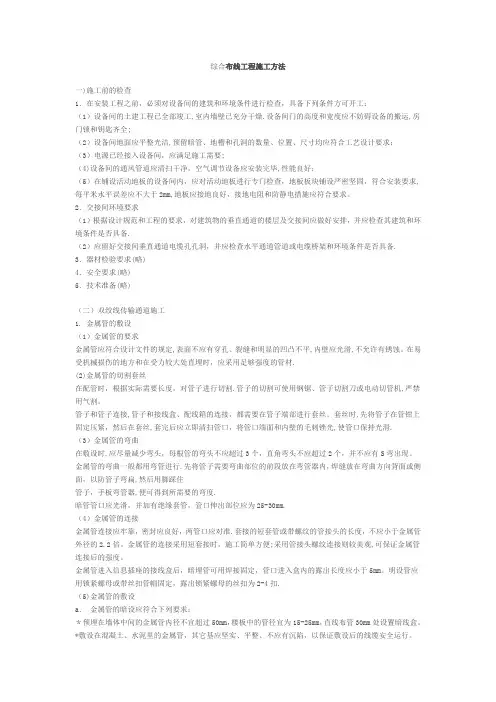

综合布线工程施工方法一)施工前的检查1．在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：（1）设备间的土建工程已全部竣工,室内墙壁已充分干燥.设备间门的高度和宽度应不妨碍设备的搬运,房门锁和钥匙齐全;（2）设备间地面应平整光洁,预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（3）电源已经接入设备间，应满足施工需要;（4)设备间的通风管道应清扫干净，空气调节设备应安装完毕,性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求,每平米水平误差应不大于2mm,地板应接地良好，接地电阻和防静电措施应符合要求。
2．交接间环境要求（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备.（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备.3．器材检验要求(略)4．安全要求(略)5．技术准备(略)（二）双绞线传输通道施工1. 金属管的敷设（1）金属管的要求金属管应符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平,内壁应光滑,不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材.(2)金属管的切割套丝在配管时，根据实际需要长度，对管子进行切割.管子的切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。
管子和管子连接,管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时,先将管子在管钳上固定压紧，然后在套丝,套完后应立即清扫管口，将管口端面和内壁的毛刺锉光,使管口保持光滑.（3）金属管的弯曲在敷设时,应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。
金属管的弯曲一般都用弯管进行.先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁,然后用脚踩住管子，手板弯管器,便可得到所需要的弯度.暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25-30mm.（4）金属管的连接金属管连接应牢靠，密封应良好，两管口应对准.套接的短套管或带螺纹的管接头的长度，不应小于金属管外径的2.2倍。
