沉淀硫酸钡的生产工艺-上课用

改性超细沉淀硫酸钡生产操作规程产品型号：102系列一、工艺原理改性超细沉淀硫酸钡是以碳酸钡为原料，以盐酸或氯化钡为引发，与硫酸进行化学反应，生成中位粒径约为0.4um的白色沉淀硫酸钡，经过表面处、过滤、干燥和包装而得到商品。

其反应为：2HCl ＋BaCO3＝BaCl2 ＋CO2 ＋H2OBaCl2 ＋Ｈ2SO4＝BaSO4＋2HCl二、产品质量指标：三、基本配方（单锅）碳酸钡：1000Kg 盐酸：25Kg硫酸：约500Kg 柠檬酸：2Kg硬脂酸：10Kg （皂化）三乙醇胺：1.2Kg氢氧化钠：1.6Kg （皂化）氢氧化钠溶液（1:5）：适量四、生产操作规程１、浆化往浆化槽里加水12M3。

启动搅拌器，在搅拌下徐徐投加3000Kg碳酸钡原料，投料完成后继续搅２0分钟。

搅拌下用泵将悬浮液泵至反应锅。

２、合成反应①将浆化好的含1000Kg碳酸钡悬浮液（约4.3M3）在搅拌下泵到反应锅内，加水至6M3，开动反应锅搅拌器。

②打开硫酸贮槽阀门，将硫酸放至中转槽。

启动硫酸泵，将硫酸泵到高位槽；启动吸收塔引风机和反应锅循环泵，往反应锅中倒入25公斤盐酸（或一包氯化钡）（25㎏）,③打开硫酸阀门，在搅拌下将硫酸慢慢加入反应锅中，当PH＝2-2.2时，停止投加硫酸（控制加酸时间在20-25分钟内完成），开循环泵，继续搅拌观察PH值有无变化，如PH值升高则补加硫酸，至PH值稳定在终点PH＝2后再搅拌30分钟。

分别加入2Kg 柠檬酸和 1.2Kg三乙醇胺，继续搅拌5分钟。

④在搅拌的情况下，将已溶解澄清的氢氧化钠溶液（1+5）缓慢加入反应锅内调PH值，当PH＝8-8.5时即为终点。

⑤将反应好的硫酸钡悬浮液用泵送到袋式过滤器进行过滤，过滤后的悬浮液流到包核锅里。

在过滤过程中，要注意观察过滤器的表压，当过滤器的表压达到或超过0.2Mpa时，要停止过滤，清洗滤袋内的杂物，以保证过滤器的畅顺，（如发现滤袋已破损，则该锅硫酸钡悬浮液要重滤。

涂料中沉淀硫酸钡的生产工艺自环保政策收紧以来，涂料行业就一直面临着重重挑战。

但福祸相依，剧烈的危机感和成本压力同时也给了一种粉体材料良好的发展机会，那就是可部分替代钛白粉的沉淀硫酸钡。

作为一种无毒钡盐，沉淀硫酸钡的外观为白色无定型粉末，化学性质稳定，具有很好的耐候性和耐化学性，是一种理化性质优良的基础无机化工原料。

沉淀硫酸钡的生产工艺1传统制备方法目前，国内生产平凡硫酸钡产品大多数采用传统工艺“芒硝-黑灰法”，即根据一定比例将煤粉与重晶石混匀，在1100~1500℃下进行还原反应制取硫化钡（BaS），经浸取、沉降澄清，调控硫化钡和硝水质量浓度分别为130~160g/L和1.2~1.22g/cm3。

钡卤水和芒硝水按一定比例混合，加热至90℃进行复分解反应。

当反应达到等当点或钡卤微过量时，反应完成，将所得硫酸钡和硫化钠浆液进行固液分别。

反应方程式如下：但由于上述工艺所制备的硫酸钡产品，粒度分布宽（平均粒径10μm）且纯度不高，只能作为一般涂料使用，限制了其在高档油漆、涂料中的应用。

2新型制备方法为了使沉淀硫酸钡性能得到良好发挥，国内外的研究学者们一直寻求各种方法来调控BaSO4颗粒的粒径分布和形貌。

目前主要有直接沉淀法、络合沉淀法、微乳液法、微反应器法、离子交换法、表面活性剂法等。

①直接沉淀法直接沉淀法是将反应物在容器中直接混合发生反应生成悬浮物或沉淀，经过滤或离心、洗涤、干燥、研磨制得产品。

这种方法工艺简便、易于掌握、成本较低。

沉淀法制备超细粒子一般是由四个过程构成：一是晶核的形成过程，成为成核过程；二是晶核的长大过程，称为生长过程；三是颗粒团聚和聚集过程；四是干燥过程。

当成核速率小于生长速率时，有利于形成大而少的粗粒子；相反，当成核速率大于生长速率时，有利于行程超细粒子。

另外在反应体系中添加EDTA 能够有效阻挡硫酸钡团聚，从而降低硫酸钡粒径。

②络合沉淀法络合沉淀法是利用乙二胺四乙酸（EDTA）强络合剂与Ba2+鳌合，削减游离Ba2+的同时生成相对稳定的EDTA-Ba络合物。

沉淀硫酸钡的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硫酸钡的生产过程详解：从原料到成品的工艺流程硫酸钡，一种重要的无机化工产品，广泛应用于油漆、塑料、橡胶、玻璃、电子等众多行业。

沉淀硫酸钡文章1：沉淀硫酸钡的制备方法硫酸钡是一种广泛应用于化学分析中的化合物，其制备通常使用沉淀反应进行。

沉淀硫酸钡的基本反应方程式为Ba2+ +SO42- → BaSO4↓。

沉淀硫酸钡的制备方法有很多种，其中比较常用的有以下几种：1. 硫酸钡和盐酸反应制备法将硫酸钡粉末加入适量的稀盐酸中，反应产生氯化钡和一定量的硫酸，通过热处理或加入离心管沉淀后离心，分离得到纯净的硫酸钡沉淀。

2. 硝酸钡和硫酸反应制备法将硝酸钡与硫酸按照一定比例混合，反应生成硫酸钡和一定量的氧化氮和水，在热处理后静置或加入离心管后离心分离得到纯净的硫酸钡沉淀。

3. 碳酸钡和硫酸反应制备法将二氧化碳通入氢氧化钡溶液中，生成碳酸钡沉淀，再将硫酸加入碳酸钡溶液中，反应生成硫酸钡沉淀，通过热处理或加入离心管沉淀后离心，分离得到纯净的硫酸钡沉淀。

以上三种制备方法中，碳酸钡和硫酸反应制备法是相对简单、快速的方法，因此在化学分析实验中较为常用。

重点分析：文章简洁明了地介绍了沉淀硫酸钡的基本反应方程式和制备方法，并详细介绍了三种制备方法的具体操作步骤。

用词准确，句子结构清晰。

文章2：沉淀硫酸钡在环境监测和医学检测中的应用沉淀硫酸钡广泛应用于环境监测和医学检测中。

在环境监测中，沉淀硫酸钡被作为一种基本分析试剂用于分析土壤、水、空气等中的碳酸盐和硫酸盐。

通过测定样品中的硫酸钡沉淀，可以计算出样品中的硫酸盐含量，从而评价环境污染状况。

在医学检测中，沉淀硫酸钡被作为一种诊断剂用于X线检查中。

人体内摄入沉淀硫酸钡后，它会与消化液中的酸反应生成不溶于水的沉淀硫酸钡，从而在X线照片中显示出消化系统的结构。

这种X线检查通常被称为钡餐或钡剂检查。

因此，在环境监测和医学检测中，沉淀硫酸钡都具有重要的应用价值。

重点分析：文章简要地介绍了沉淀硫酸钡在环境监测和医学检测中的应用，并详细说明了在这两个领域中的具体用途和操作方法。

用词准确，句子简洁明了。

沉淀硫酸钡生产工艺
沉淀硫酸钡是一种重要的无机化工产品，广泛应用于橡胶、塑料、涂料、造纸等领域。

以下是沉淀硫酸钡的生产工艺介绍。

首先，原料准备。

生产沉淀硫酸钡的主要原料为钡盐和硫酸。

常用的钡盐有硫酸钡、氯化钡等，硫酸可由硫磺氧化得到。

根据生产规模的不同，可以适量调整原料的投入比例。

其次，反应过程。

将硫酸和钡盐以一定的比例加入反应釜中，然后进行搅拌混合并控制反应温度。

通常反应温度为60~90℃，反应时间为2~4小时。

反应完成后，通过过滤将产生的沉淀分离出来。

为了提高沉淀的纯度，可以对沉淀进行多次洗涤。

接下来，沉淀处理。

将分离得到的沉淀加入脱水烘箱中进行干燥处理。

通常沉淀的干燥温度为100~120℃，持续时间为2~4
小时。

干燥后的沉淀可根据需要进行精细加工，如进一步研磨或分级。

最后，产品包装与质检。

将沉淀硫酸钡进行包装，常见的包装方式有编织袋、纸箱等。

同时还需要进行质量检查，主要包括外观质量、化学成分、物理性能等指标的检测，确保产品达到标准要求。

需要特别注意的是，在整个生产过程中需要严格控制各个环节的操作条件，保证反应温度、时间和原料比例的准确性，以提高产品的质量和产量。

同时，要加强生产现场的安全管理，避免发生意外事故。

总之，沉淀硫酸钡的生产工艺包括原料准备、反应过程、沉淀处理、产品包装与质检等环节。

通过科学的工艺控制和质量管理，可以获得高品质的沉淀硫酸钡产品。

涂料行业的“宠儿”:沉淀硫酸钡的制备与应用
自环保政策收紧以来，涂料行业就一直面临着重重挑战。

但福祸相依，强烈的危机感和成本压力同时也给了一种粉体材料良好的发展机会，那就是可部分替代钛白粉的沉淀硫酸钡。

作为一种无毒钡盐，沉淀硫酸钡的外观为白色无定型粉末，化学性质稳定，具有很好的耐候性和耐化学性，是一种理化性质优良的基础无机化工原料。

 但所谓出名全凭实力，由于粉体的结构和形貌等因素将直接影响粉体性能的发挥，所以沉淀硫酸钡想要成为大众情人，就需要提高自身品质。

譬如说球形硫酸钡颗粒可提高在有机高聚物材料中的分散性和流动性；平均粒径小于0.2μm的硫酸钡粉体可作为有色颜料的分散剂，使之色调鲜明有光泽——上文提到的硫酸钡可部分取代钛白粉，正是因为它在钛白粉颗粒间有阻隔效果，使钛白颗粒彼此有间隔，提高钛白粉的使用效率，因此涂料行业可借此来缓解钛白粉带来的成本压力。

 由于粉体的性能与生产过程密切相关，也就是说生产工艺决定成败。

因此下文便来了解一下沉淀硫酸钡的各种制备工艺及其应用。

 一、沉淀硫酸钡的生产工艺
 1.传统制备方法
 目前，国内生产普通硫酸钡产品大多数采用传统工艺“芒硝-黑灰法”，即按照一定比例将煤粉与重晶石混匀，在1100~1 500℃下进行还原反应制取硫化钡（BaS），经浸取、沉降澄清，调控硫化钡和硝水质量浓度分别为130~160 g/L和1.2~1.22 g/cm3。

钡卤水和芒硝水按一定比例混合，加热至90℃进行复分解反应。

当反应达到等当点或钡卤微过量时，反应完成，将。

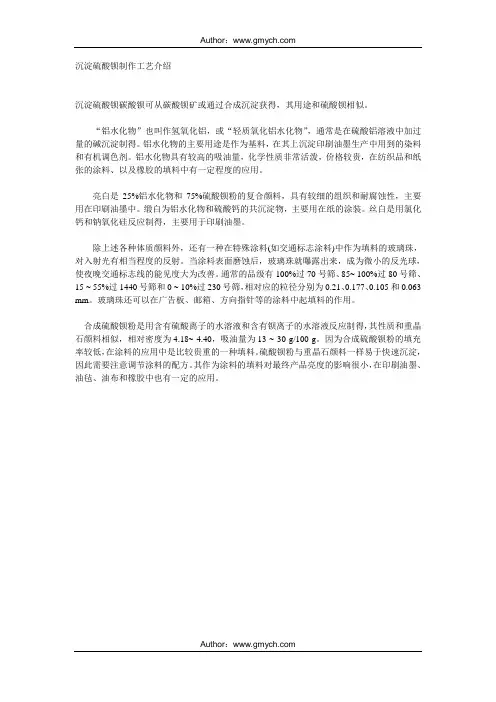

Author：沉淀硫酸钡制作工艺介绍沉淀硫酸钡碳酸钡可从碳酸钡矿或通过合成沉淀获得，其用途和硫酸钡相似。

“铝水化物”也叫作氢氧化铝，或“轻质氧化铝水化物”，通常是在硫酸铝溶液中加过量的碱沉淀制得。

铝水化物的主要用途是作为基料，在其上沉淀印刷油墨生产中用到的染料和有机调色剂。

铝水化物具有较高的吸油量，化学性质非常活泼，价格较贵，在纺织品和纸张的涂料、以及橡胶的填料中有一定程度的应用。

亮白是25%铝水化物和75%硫酸钡粉的复合颜料，具有较细的组织和耐腐蚀性，主要用在印刷油墨中。

缎白为铝水化物和硫酸钙的共沉淀物，主要用在纸的涂装。

丝白是用氯化钙和钠氧化硅反应制得，主要用于印刷油墨。

除上述各种体质颜料外，还有一种在特殊涂料(如交通标志涂料)中作为填料的玻璃珠，对入射光有相当程度的反射。

当涂料表面磨蚀后，玻璃珠就曝露出来，成为微小的反光球，使夜晚交通标志线的能见度大为改善。

通常的品级有100%过70号筛、85~ 100%过80号筛、15 ~ 55%过1440号筛和0 ~ 10%过230号筛，相对应的粒径分别为0.21、0.177、0.105和0.063 mm。

玻璃珠还可以在广告板、邮箱、方向指针等的涂料中起填料的作用。

合成硫酸钡粉是用含有硫酸离子的水溶液和含有钡离子的水溶液反应制得，其性质和重晶石颜料相似，相对密度为4.18~ 4.40，吸油量为13 ~ 30 g/100 g。

因为合成硫酸钡粉的填充率较低，在涂料的应用中是比较贵重的一种填料。

硫酸钡粉与重晶石颜料一样易于快速沉淀，因此需要注意调节涂料的配方。

其作为涂料的填料对最终产品亮度的影响很小，在印刷油墨、油毡、油布和橡胶中也有一定的应用。

Author：。

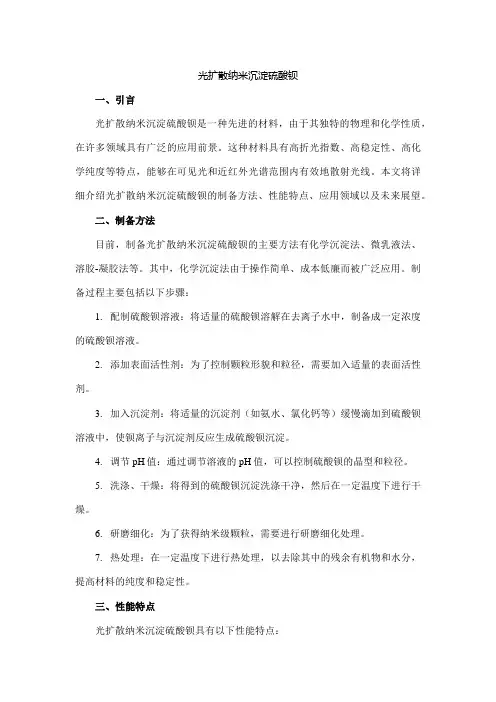

光扩散纳米沉淀硫酸钡一、引言光扩散纳米沉淀硫酸钡是一种先进的材料，由于其独特的物理和化学性质，在许多领域具有广泛的应用前景。

这种材料具有高折光指数、高稳定性、高化学纯度等特点，能够在可见光和近红外光谱范围内有效地散射光线。

本文将详细介绍光扩散纳米沉淀硫酸钡的制备方法、性能特点、应用领域以及未来展望。

二、制备方法目前，制备光扩散纳米沉淀硫酸钡的主要方法有化学沉淀法、微乳液法、溶胶-凝胶法等。

其中，化学沉淀法由于操作简单、成本低廉而被广泛应用。

制备过程主要包括以下步骤：1.配制硫酸钡溶液：将适量的硫酸钡溶解在去离子水中，制备成一定浓度的硫酸钡溶液。

2.添加表面活性剂：为了控制颗粒形貌和粒径，需要加入适量的表面活性剂。

3.加入沉淀剂：将适量的沉淀剂（如氨水、氯化钙等）缓慢滴加到硫酸钡溶液中，使钡离子与沉淀剂反应生成硫酸钡沉淀。

4.调节pH值：通过调节溶液的pH值，可以控制硫酸钡的晶型和粒径。

5.洗涤、干燥：将得到的硫酸钡沉淀洗涤干净，然后在一定温度下进行干燥。

6.研磨细化：为了获得纳米级颗粒，需要进行研磨细化处理。

7.热处理：在一定温度下进行热处理，以去除其中的残余有机物和水分，提高材料的纯度和稳定性。

三、性能特点光扩散纳米沉淀硫酸钡具有以下性能特点：1.高折光指数：由于硫酸钡的折光指数较高，因此能够有效地散射光线，适用于需要提高光强分布均匀性的场合。

2.高稳定性：硫酸钡具有较高的化学稳定性和热稳定性，能够在高温、高湿、高压等恶劣环境下保持性能的稳定。

3.高化学纯度：光扩散纳米沉淀硫酸钡的化学纯度较高，适用于需要高纯度材料的场合。

4.良好的分散性：由于制备过程中加入了表面活性剂，因此光扩散纳米沉淀硫酸钡具有良好的分散性，能够方便地与其他材料进行混合。

5.可调的粒径和形貌：通过调整制备过程中的条件，可以控制光扩散纳米沉淀硫酸钡的粒径和形貌，以满足不同应用的需求。

四、应用领域光扩散纳米沉淀硫酸钡作为一种先进的功能材料，在许多领域具有广泛的应用前景：1.光学薄膜：由于光扩散纳米沉淀硫酸钡具有高折光指数和高稳定性等特点，可以用作光学薄膜的散射层材料，提高薄膜的光学性能。

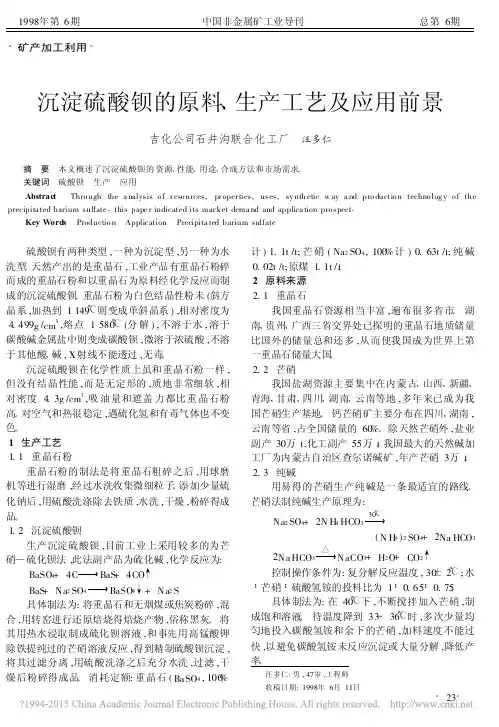

1998年第6期 中国非金属矿工业导刊 总第6期　·矿产加工利用·沉淀硫酸钡的原料、生产工艺及应用前景吉化公司石井沟联合化工厂　汪多仁 汪多仁:男,47岁,工程师收稿日期:1998年6月11日摘　要　本文概述了沉淀硫酸钡的资源、性能、用途、合成方法和市场需求。

关键词　硫酸钡　生产　应用Abstract Thro ugh the a nalysis o f r eso urces,pr oper ties,uses,sy nth etic w ay a nd pro ductio n techno log y o f the precipita ted barium sulfate ,this pape r indicated its mar ket dema nd and applica tion pro spect .Key Words Productio n Application Precipita ted barium sulfate 硫酸钡有两种类型,一种为沉淀型,另一种为水洗型。

天然产出的是重晶石,工业产品有重晶石粉碎而成的重晶石粉和以重晶石为原料经化学反应而制成的沉淀硫酸钡。

重晶石粉为白色结晶性粉未(斜方晶系,加热到1149℃则变成单斜晶系),相对密度为4.499g /cm 3,熔点1580℃(分解),不溶于水,溶于碳酸碱金属盐中则变成碳酸钡,微溶于浓硫酸,不溶于其他酸、碱,X 射线不能透过,无毒。

沉淀硫酸钡在化学性质上虽和重晶石粉一样,但没有结晶性能,而是无定形的,质地非常细软,相对密度 4.3g /cm 3,吸油量和遮盖力都比重晶石粉高。

对空气和热很稳定,遇硫化氢和有毒气体也不变色。

1　生产工艺1.1　重晶石粉重晶石粉的制法是将重晶石粗碎之后,用球磨机等进行湿磨,经过水洗收集微细粒子。

添加少量硫化钠后,用硫酸洗涤除去铁质,水洗,干燥,粉碎得成品。

1.2　沉淀硫酸钡生产沉淀硫酸钡,目前工业上采用较多的为芒硝—硫化钡法,此法副产品为硫化碱,化学反应为:BaSO 4+4C BaS +4CO ↑BaS +Na 2SO 4BaSO 4↓+Na 2S具体制法为:将重晶石和无烟煤或焦炭粉碎,混合,用转窑进行还原焙烧得焙烧产物,俗称黑灰。

专利名称：一种沉淀硫酸钡及其制备方法专利类型：发明专利
发明人：李涛
申请号：CN201510479643.3
申请日：20150807
公开号：CN105153753A
公开日：
20151216
专利内容由知识产权出版社提供
摘要：一种沉淀硫酸钡及其制备方法，按照一定质量比例将钡粉、聚丙烯酸钠盐分散剂、绢云母粉及苯氧乙酸烯丙酯混合后，在砂磨机进行研磨一定时间，研磨后得到混合物的颗粒直径小于等于1.0μm后进行烘干；烘干后在球磨机内进行二次研磨粉粹一定时间得到混合物的颗粒直径小于等于0.8μm；按照一定质量比例向球磨机内加入碳酸钙、二氧化钛和苯氧乙酸烯丙酯进行充分混合即得沉淀硫酸钡。

本发明的制得的沉淀硫酸钡具有以下优点：细度小，分散性好；成本低廉；在生产过程中对环境的污染小,制备方法简单，易操作，适用于工业化生产。

申请人：李涛
地址：437431 湖北省咸宁市通城县大坪乡墨烟村三组
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

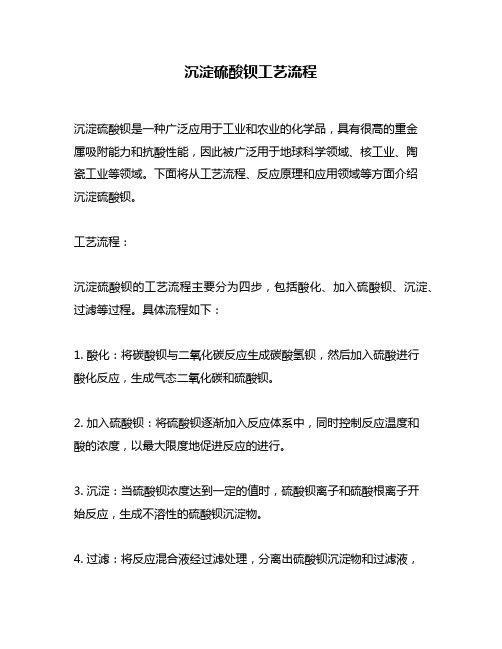

沉淀硫酸钡工艺流程沉淀硫酸钡是一种广泛应用于工业和农业的化学品，具有很高的重金属吸附能力和抗酸性能，因此被广泛用于地球科学领域、核工业、陶瓷工业等领域。

下面将从工艺流程、反应原理和应用领域等方面介绍沉淀硫酸钡。

工艺流程：沉淀硫酸钡的工艺流程主要分为四步，包括酸化、加入硫酸钡、沉淀、过滤等过程。

具体流程如下：1. 酸化：将碳酸钡与二氧化碳反应生成碳酸氢钡，然后加入硫酸进行酸化反应，生成气态二氧化碳和硫酸钡。

2. 加入硫酸钡：将硫酸钡逐渐加入反应体系中，同时控制反应温度和酸的浓度，以最大限度地促进反应的进行。

3. 沉淀：当硫酸钡浓度达到一定的值时，硫酸钡离子和硫酸根离子开始反应，生成不溶性的硫酸钡沉淀物。

4. 过滤：将反应混合液经过滤处理，分离出硫酸钡沉淀物和过滤液，再进行干燥和粉碎，最终制得目标产品。

反应原理：沉淀硫酸钡的反应过程涉及到硫酸钡离子和硫酸根离子之间的复杂反应。

酸化中，碳酸钡与二氧化碳反应生成碳酸氢钡：BaCO3 + CO2 + H2O → Ba(HCO3)2随着硫酸加入反应体系中，发生酸化反应，生成气态二氧化碳和硫酸钡：Ba(HCO3)2 + H2SO4 → BaSO4 + 2CO2 + 2H2O硫酸钡离子和硫酸根离子之间发生的沉淀反应是：Ba2+ + SO42- → BaSO4↓可以看到，在反应中产生了不溶性的硫酸钡沉淀物，该物质具有很高的重金属吸附能力和抗酸性能，因此被广泛用于工业生产和科学研究领域。

应用领域：沉淀硫酸钡的应用领域非常广泛，主要包括以下几个方面：1. 用于发电、石油化工、冶金工业等行业的污染物处理，在废水中沉淀出重金属离子等有害物质，实现废水的净化和治理。

2. 用于地球科学领域，如矿物学、地质学等，对矿物和地质样品中的硫酸钡进行分离和分析，研究地球的物质组成和演化历史。

3. 用于制造陶瓷、玻璃等材料，增加材料的韧性和硬度，提高材料的机械强度和化学稳定性。

4. 用于核工业，如用于核燃料的重离子吸附、去除放射性核素等。
