低合金结构钢(GB 1591-88)(二)

16Mn与16MnR的区别
16Mn为原GB1591-88合金结构钢中的材料，
16MnR,为GBT 6654-1996 压力容器用钢板中≤的材料
它们的化学成分不同，特别是16MnR含S≤0.020，P≤0.030
16Mn含S≤0.045，P≤0.045
力学性能有差别，特别冲击性能也不一样。

16MnR，0度31J
冷冲压及可切削性均好，和A3号钢相比，成分上仅多了一点锰，除具有同样好的塑性和焊接性外，而屈服强度却提高50%左右，耐大气腐蚀约提高20--38%，低温冲击韧性也比A3钢优越，但其缺口敏感性较碳钢大，在有缺口存在时，疲劳强度比A3钢低，且易产生裂纹，故在加工时应引起注意。

这种钢一般在热轧或正火状态下使用，正火后可改善钢材的塑性、低温冲击韧性或冷压成型等加工性能。

化学成份：C0.12--0.20,Mn1.20--1.60,Si0.20--0.65,S≤0.045,P≤0.045
机械性能(以直径20--36为例):抗拉强度470--620N/mm2,屈服点≥315N/mm2,伸长率≥21%
2、16MnR,是锅炉压力容器常用钢材，属低合金钢，R的意思是压力容器专用钢。

两者性能相近，但16MnR冲击韧性和冷弯性能比16Mn好，16Mn不能用做压力容器。

返回中华人民共和国国家标准低合金高强度结构钢GB/T1591-94High strength low alloy代替GB1591-88structural steels本标准参照采用IS04950：1981《高屈服强度扁平钢材》和IS04951：1979《高屈服强度钢棒材和型材》。

1 主题内容与适用范围本标准规定了低合金高强度结构钢的牌号和技术要求、试验方法、检验规则、包装、标志及质量证明书等。

本标准适用于热轧、控轧、正火、正火加回火及淬火加回火状态供应的工程用钢和一般结构用厚度不小于3mm的钢板、钢带及型钢、钢棒,一般在供应状态下使用。

本标准规定低合金高强度结构钢的化学成分也适用于钢锭、连铸坯、钢坯及其制品。

2 引用标准3 牌号表示方法钢的牌号由代表屈服点的汉语拼音字母(Q)、屈服点数值、质量等级符号(A、B、C、D、E)三个部分按顺序排列。

例如:Q390A其中:Q--钢材屈服点的"屈"字汉语拼音的首位字母;390--屈服点数值,单位MPa ;A、B、C、D、E一一分别为质量等级符号。

4 尺寸、外形、重量等要求尺寸、外形、重量及允许偏差应符合相应标准的规定5 技术要求5.1 牌号和化学成分5.1.1 钢的牌号和化学成分(熔炼分析)应符合表1规定。

合金元素含量应符合GB/T13304对低合金钢的规定。

注:表中的AI为全铝含量。

如化验酸溶铝时,其含量应不小于0.010%。

5.1.1.1 Q295的碳含量39j0.18%也可交货。

5.1.1.2 不加V、Nb、Ti的Q295级钢,当C≤0.12%时,Mn含量上限可提高到1.80%。

5.1.1.3 Q345级钢的Mn含量上限可提高到1.70%。

5.1.1.4 厚度≤6mm的钢板、钢带和厚度≤16mm的热连轧钢板、钢带的Mn含量下限可降低0.20%。

5.1.1.5 在保证钢材力学性能符合本标准规定的情况下,用Nb作为细化晶粒元素时其Q345、Q390级钢的Mn含量下限可低于表1的下限含量。

目次前言 (1)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4牌号表示方法 (3)5订货内容 (3)6尺寸、外形.重量 (3)7技术要求 (4)8实验方法 (16)9检验规则 (16)10包装、标识和质量证明书 (17)附录A (资料性附录)国内外标准牌号对照表 (18)前言本标准按照GB/T 1.1- 2009 给出的规则起草。

本标准代替GB/T 1591- -2008( 低合金高强度结构钢》。

与GB/T 1591- -2008相比除编辑性修改外主要技术变化如下:——明确了本标准的化学成分也适用于钢坯(见第1章,2008版第1章);——修改了“热机械轧制”及“正火轧制”术语的定义,增加了“热轧”、“正火”术语与定义(见第3章，2008版第3章);——修改了牌号表示方法(见第4 章,2008版第4章);——增加了订货内容(见第5章);——明确了尺寸外形、重量及允许偏差要求(见第6章,2008版第5章);——以Q355钢级替代Q345钢级及相关要求(见第7章.9.2,2008版第6章.8.2);——按不同交货状态规定各牌号的化学成分,并修改了细化晶粒元素的含量(见7.1 ,2008版6.1) ——按不同交货状态规定各牌号的力学性能,并将下屈服强度修改为上屈服强度,其指标相应提高了10 MPa~15 MPa(见7.4.1.7.4.2,2008版6.4.1.6.4.2);—一细化了钢材表面质量要求(见7.5,2008版6.5);——修改了试验方法和检验规则,明确了冲击试验的取样部位(见第8章、第9章,2008版第7章、第8章);——增加了本标准牌号与国外标准牌号对照表(见附录A)。

本标准由中国钢铁工业协会提出。

本标准H全国钢标准化技术委员会归口(SAC/TC 183)。

本标准起草单位:鞍钢股份有限公司、冶金工业信息标准研究院、首钢总公司河钢股份有限公司唐山分公司、西王特钢有限公司、山东钢铁股份有限公司莱芜分公司、营口中车型钢新材料有限公司、中信金属有限公司。

中华人民共和国国家标准GB/T1591—94低合金高强度结构钢中华人民共和国国家标准GB/T1591-94低合金高强度结构钢代替GB1591-88Highstrengthlowalloystructuralsteels本标准参照采用ISO4950：1981《高屈服强度扁平钢材》和ISO4951：1979《高屈服强度钢棒材和型材》。

、E）例如：Q390A其中：Q——钢材屈服点的“屈”字汉语拼音的首位字母；390——屈服点数值，单位MPa;A、B、C、D、E——分别为质量等级符号。

4尺寸、外形、重量等要求尺寸、外形、重量及允许偏差应符合相应标准的规定5技术要求5.1牌号和化学成分5.1.1钢的牌号和化学成分（熔炼分析）应符合表1规定。

合金元素含量应符合GB/T13304对低合金钢的规定。

表1不加V、Nb、Ti的Q295级钢，当C≤0.12%时，Mn含量上限可提高到1.80％。

Q345级钢的Mn含量上限可提高到1.70％。

厚度≤6mm的钢板、钢带和厚度≤16mm的热连轧钢板，钢带的Mn含量下限可降低0.20％。

在保证钢材力学性能符合本标准规定的情况下，用Nb作为细化晶粒元素时，其Q345、Q390级钢的Mn含量下限可低于表1的下限含量。

除各牌号A、B级钢外，表1中的细化晶粒元素（V、Nb、Ti、Al），钢中应至少含有其中的一种；如这些元素同时使用则至少应有一种元素的含量不低于规定的最小值。

为改善钢的性能，各牌号A、B级钢可加入V或Nb或Ti等细化晶粒元素，其含量应符合表1规定。

如不作为合金元素加入时，其下限含量不受限制。

当钢中不加入细化晶粒元素时，不进行该元素含量的分析，也不予保证。

型钢和钢棒的Nb含量下限为0.005％。

各牌号钢的Cr、Ni、Cu残余元素含量各不大于0.30％，供方如能保证可不作分析。

为改善钢的性能，Q390、Q420、Q460级钢可加入少量Mo元素。

为改善钢的性能，各牌号钢可加入RE元素，其加入量按0.02％～0.020％计算。

GBT1591-200×《低合金高强度结构钢》编制说明GB T 1591-200×《低合金高强度结构钢》编制说明《低合金高强度结构钢》国家标准编制讲明《低合金高强度结构钢》国家标准项目组二〇〇八年四月GB/T 1591-200×《低合金高强度结构钢》国家标准编制讲明1 工作概况1.1 产品概况及任务来源我国低合金高强度结构钢从上世纪五十年代开始进展，经历了从采纳前苏联标准仿制到六、七十年代自主研发，九十年代以后快速进展，到目前向高强、超高强度低合金钢进展，我国差不多济身国际上低合金钢研发的前列。

表现在钢牌号上是经历了16Mn钢、16Mn钢系及衍生钢种（14M nNb、14MnVTiRE、15MnV、15MnTi、15MnVN、16MnNb、18Nb），Q34 5、Q390、Q420、Q460强度系列，到目前Q500、Q550、Q620、Q690、Q 800钢级及以上强度系列(现发达国家已开发出1500MPa低合金钢)。

与此同时，我国低合金高强度结构钢的应用也是取得了跨过式进展，以桥梁建设为例：武汉长江大桥、南京长江大桥、九江长江大桥、芜湖长江大桥到杭州湾大桥，桥梁的结构形式也由栓接、栓焊结合，向整体节点进展，专门是芜湖长江大桥的建设，标志着我国铁路桥梁制造达到国际先进水平。

钢结构和建筑钢筋及其它各行业用钢材，也差不多上同样进展和升级换代。

与此同时，随着国民经济的快速进展，我国冶金工业也得到了高速进展。

专门是近年来，我国钢铁企业技术进步专门快，装备和工艺差不多达到世界先进水平。

国产低合金高强度钢的品种持续开发、实物质量大幅提升，已能够差不多满足国民经济进展的需要，为我国各使用钢材的行业提供了坚实的钢铁基础。

作为我国四大结构钢之一的低合金高强度结构钢，以其更新换代的高强度、高韧性、高焊接性能的新钢系代替和剔除落后的钢种，提升我国钢材的总体技术水平，减少钢材的使用量、降低对资源的消耗、节能减排，充分贯彻落实国家建设资源节约型社会的科学进展观，其经济效益、社会效益是庞大的。

低合金结构钢GB 1591-88(一)1 用途适用于一般结构和工程用钢板钢带型钢和棒钢其对化学成分所作的规定也适用于钢锭包括连铸坯钢坯及其制品2化学成分化学成分%S(硫) P(磷)牌号C(碳) Mn(锰) Si(硅) V(钒) Ti(钛) Nb(铌) Cu(铜) N(氮)RE 加入量09MnV 0.12 0.8-1.200.20-0.55 0.04-0.120.045 0.01509MnNb 0.12 0.08-1.20 0.20-0.550.015-0.050 0.045 0.01509Mn2 0.12 1.40-1.80 0.20-0.550.045 0.04512Mn 0.09-0.16 1.10-1.500.20-0.55 0.045 0.04518Nb 0.14-0.22 0.1-1.800.17-0.37 0.020-0.050 0.045 0.01509MnCuP TiV 0.121.00-1.800.20-0.55 0.030.20-0.40 0.0450.05-0.1210MnSiCu0.12 1.25-1.60 0.80-1.10 0.15-0.30 0.045 0.04512MnV 0.15 1.00-1.40 0.20-0.550.01-0.12 0.045 0.01514MnNb 0.12-1.18 0.80-1.200.20-0.550.015-0.050 0.045 0.01516Mn 0.12-0.20 1.20-1.600.20-0.550.045 0.04516MnRE 0.12-0.20 1.20-1.600.20-0.55 0.02-0.20 0.045 0.045 10MnPNb RE0.140.80-1.200.20-0.550.015-0.050.02-0.20 0.0450.006-0.1215MnV 0.12-0.18 1.20-1.600.20-0.55 0.04-0.020.045 0.01515MnTi 0.12-0.18 1.20-1.600.20-0.550.125-0.23 0.045 0.04516MnNb 0.12-0.20 1.00-1.400.20-0.55 0.015-0.050 0.045 0.01514MnVTi RE0.181.30-1.600.20-0.550.04-0.10 0.09-0.160.045 0.04515MnVN 0.12-0.20 1.30-1.700.20-0.550.10-0.200.010-0.0200.045 0.045注钢材和钢坯包括连铸坯的化学万分的允许偏差应符合GB 222-84的规定平炉冶炼的钢硫含量优质钢0.035%高级优质钢0.025%3 物理性能冲击试验抗拉强度b 屈服强度sV 型冲击功(纵向)(J)牌号钢材厚度或直径mm MPa kgf/mm 2 MPa kgf/mm 2 伸长率(%)180弯曲试验d=弯心直径a=试样厚度温度()09MnV 16 >16-25 430-580 43-58 295 27530 2823 d=2a d=3a 20 27 09MnNb16 >16-25410-560 390-54041-56 39-54 295 275 30 28 24 23 d=2a d=3a 20 2709Mn216>16-25>30-100方圆钢 440-590420-570410-56044-59 42-57 41-56 295 275 255 30 28 26 22 22 21 d=2a d=3a d=3a 20 2712Mn 16 >16-25 >25-36 >36-50 >50-100方圆钢 440-590 430-580 400-550 390-540 339-540 44-59 43-58 40-55 39-54 34-54 295 275 255 235 235 30 28 26 24 24 22 21 21 21 20 d=2a d=3a d=3a d=3a d=3a 20 2718Mb 16 >16-25 470-620 450-600 47-52 45-60 345 325 35 33 20 19 d=2a d=3a 20 27 09MnCuPTi16 >16-25 490-640 490-640 49-64 49-64 345 335 35 34 22 21 d=2a d=3a 20 2710MnSiCu 4-10 >10-20 >20-32 490-640 470-620 470-62049-64 47-62 47-62345 335 325 35 34 33 22 22 22 d=2a d=2a d=3a 20 2712MnV 16 >16-25 490-640 49-64 345 335 35 34 22 21 d=2a d=3a 20 27 14MnNv16 >16-25 490-640 470-620 49-64 47-62 355 335 36 34 21 20 d=2a d=3a 20 2716Mn 16 >16-25 >25-36 >36-50 >50-100方圆钢 510-660 490-640 470-620 470-620 470-620 51-66 49-64 47-62 47-62 47-62 345 325 345 295 275 35 33 35 30 28 22 21 21 21 20 d=2a d=3a d=3a d=3a d=3a 20 2716MnRE 16 >16-25510-660 490-64051-66 49-64345 32535 3322 20d=2a d=3a20 27 10MnPNbRE 10 510-660 51-66 390 39 20 d=2a20 27低合金结构钢GB 1591-88(二)物理性能冲击试验抗拉强度b 屈服强度sV 型冲击功(纵向)(J)牌号钢材厚度或直径mmMPakgf/mm 2MPakgf/mm 2伸长率(%)180弯曲试验d=弯心直径a=试样厚度 温度()15MnV4 >4-16 >16-25 >25-36 >36-50 550-700 530-680 510-660 490-640490-640 55-70 53-68 51-66 49-64 49-64 410 390 375 355 335 41 39 38 36 34 19 18 18 18 18 d=2a d=3a d=3a d=3a d=3a20 2715MnTi 25 >25-40 530-680 510-660 53-68 51-66 390 375 39 38 20 20 d=3ad=3a 20 27 16MnNb 16 >16-20 530-680 510-660 53-68 51-66 390 375 39 38 20 19 d=2a d=3a 20 27 14MnVTiRE12 >12-20 550-700 530-680 55-70 53-68 440 410 44 41 19 19 d=2a d=3a 20 2715MnVN 10 >10-25 >25-38 >38-50 590-740 570-720 550-700 530-68059-74 57-72 55-70 53-68 440 420 410 39044 42 41 3919 19 18 18d=2a d=3a d=3a d=3a20 274性能及具体用途 级别牌号 性能用途12Mn综合机械性能较好低温韧性也较好焊接工艺简单耐大气及海水腐蚀可代替3号钢及20g 制作低压锅炉容器车辆船舶等可节约钢材17% 18Nb具有良好塑性和焊接性相当于5 A 3除了与12Mn 相同外尚能制造各种建筑结构起重机机架各种管道及桥梁船舶汽车机车车辆等30kg 级09MnV冲压性及其他冷热加工性能较好强度高比16Mn 的冲击韧性焊 接性耐腐性均好大量用于冲压件螺旋焊管拖拉机轮圈煤气管道支架建筑结构等16Mn具有良好的机械性能焊接性能及工艺性能耐大气腐蚀性较好比A 3钢高30%强度较高使用温度范围较宽40-450 35kg 级10MnSiCu有良好的机械焊接与工艺性能并具有更好的耐腐蚀性能是目前应用最广用量最大的一种钢种适用于重型及大跨度结构焊接件大型容器及管道如船舶桥架石油井架压力容器等可比A 3钢节约30%钢材物理性能级别牌号性能用途16MnRE主要机械性能与16Mn相近但冲击性能和冷弯性有显著提高钢板的各向异性较小低温性能及工艺性能好用于重型及大跨度结构焊接件大型容及管道如船舶桥梁石油井架压力容器等14MnNb性能与16Mn相仿但碳和锰的含量均比16Mn低焊接性较好强度高制作使用温度为20-450的焊接结构和容器桥梁油罐船舶锅炉等12MnV综合机械性能和焊接性能比12Mn钢有所提高接近16Mn用于机车车辆桥梁机器零件和建筑结构等09MnCuPTi综合性能良好塑性与3号钢相近焊接性也较好由于含有铜和磷所以耐大气腐蚀性比3与钢高1.17-1.5倍也有一定的抗海水腐蚀能力制造建筑结构桥梁容器石油井架等适用于潮湿或含有腐蚀性气体的地区35kg级(12MnPRE)综合性能良好耐大气腐蚀性好焊接性能较好用于建筑结构码头井架船舶起重机农业机械等适于潮湿和有腐蚀性气氛的场合10MnPNbRE强度高耐大气海水的腐蚀性好焊接性好厚10mm以下的钢板在热轧状态下具有良好的综合性能厚10mm以上的钢板低温冲击韧性不稳定用于船舶石油井架海港码头采油平台车辆桥梁起重机机架等15MnV在轧制状态下具有较高的强度及综合性能焊接性及加工工艺性而同级的15MnTi却需正火后才能满足性能要求热轧状态的板材使用温度为20-450热轧状态的型材管材及正火状态的板材使用温度可至40用于船舶桥梁油罐高中压容器车辆起重机机架化肥设备等40kg级15MnTi强度高综合性能好但厚度大于8mm的钢板一般需正火后才有良好的综合性能正火后的钢板其焊接和加工工艺性能较16Mn和15MnV好小于8mm的钢板可不作正火处理经高温回火或退火即能达到综合性能指标小于8mm的卷板在轧制状态下即能满足性能要求适于制造承受动载荷的大型焊接构件如船舶桥梁油罐高中压容器车辆起重机机架化肥设备等14MnVTiRE强度高焊接性好经正火后综合性能良好特别是低温韧性好45kg级15MnVN强度高塑性韧性和焊接性好但厚板需经正火处理一般以正火状态交货厚6mm以下钢板也可以回火状态交货适用于大型结构焊接件及桥梁船舶车辆高压容器电站设备等物理性能级别牌号性能用途10MnPNbRE 强度高耐大气海水的腐蚀性好焊接性好厚10mm 以下的钢板在热轧状态下具有良好的综合性能厚10mm 以上的钢板低温冲击韧性不稳定用于船舶石油井架海港码头采油平台车辆桥梁起重机机架等15MnV在轧制状态下具有较高的强度及综合性能焊接性及加工工艺性热轧状态的板材使用温度为20-450热轧状态的型材管材及正火状态的板材使用温度可至40 用于船舶桥梁油罐高中压容器车辆起重机机架化肥设备等40kg 级15MnTi强度高综合性能好厚度大于8mm 的钢板一般需正火后才有良好的综合性能正火后的钢板其焊接和加工工艺性能较16Mn 和15MnV 好小于8mm 的钢板可不作正火处理经高温回火或退火即能达到综合性能指标小于8mm 的卷板在轧制状态下即能满足性能要求适于制造承受动载荷的大型焊接构件用于船舶桥梁油罐高中压容器车辆起重机机架化肥设备等14MnVTiRE强度高焊接性好经正火后综合性能良好特别是低温韧性好45kg 级15MnVN强度高塑性韧性和焊接性好但厚板需经正火处理一般以正火状态交货厚6mm 以下钢板也可以回火状态交货适用于大型结构焊接件及桥梁船舶车辆高压容器电站设备等。

苏州工业园区出口加工区B区3#标准厂房、监管仓库钢结构制作、安装施工组织设计编制：刘军发审核：华强批准：陈泓编制单位：苏州建设集团欣诚钢结构工程分公司编制日期：二00四年三月二十日第一章编制说明1.1 钢结构概况及主要施工内容：1.1.1 3#标准厂房屋面钢结构主要分四个区，分别为两个车间屋面和两个办公楼屋面。

钢结构施工内容主要为厂房、办公楼钢屋面及钢雨棚系统。

车间主结构为支承于砼柱上的H型钢简支梁，跨度为48M，设中柱，柱距为8000；钢梁与砼柱采用预埋锚栓固定，安装支座标高为10.500。

办公楼设有支承于砼屋面上的短钢柱，砼屋面标高为12.000；屋面钢梁为支承于钢柱上的H型钢圆弧型简支梁，跨度为32M（4*8000间距），柱距为8000；钢柱与砼柱采用预埋锚栓固定，钢梁与钢柱采用高强螺栓固定。

屋面围护系统做法为：不锈钢丝网+50厚铝箔保温棉+暗扣式压型彩钢板。

雨棚维护采用卡普龙板。

1.1.2监管仓库主结构为支承于砼柱上的H型钢简支梁，跨度为21M，设中柱，基本柱距为8300；钢梁与砼柱采用预埋锚栓固定，安装支座标高为8.450。

屋面围护系统做法为：不锈钢丝网+50厚铝箔保温棉+暗扣式压型彩钢板。

1.2编制依据：1.2.1苏州工业园区设计研究院提供的《B区标准厂房》设计图纸1.2.2《钢结构工程施工质量验收规范》GB50205-20011.2.3《建筑钢结构焊接与验收规程》JGJ81-911.2.4《冷弯薄壁型钢结构技术规范》GB50018-20021.2.5《门式钢架轻型房屋钢结构技术规程》CECS102：981.2.6《高强度螺栓连接应用技术规范》JGJ82-911.2.7《钢结构设计规范》GBJ17-871.2.8《碳钢焊条》GB5117-851.2.9《碳素结构钢技术条件》GB700-881. 2. 10《低合金结构钢》GB1591-881. 2. 11《低合金钢焊条》GB5118-85第二章钢结构制作2.1施工准备2.1.1及时组织有关人员认真学习施工图纸，领会设计意图，组织图纸会审。

第2章钢结构的缺陷分析2.1 缺陷的概念“缺陷”一词，在现代汉语词典中解释为“残损、欠缺或不够完备的地方”。

在建筑工程中，缺陷是指由于人为的（勘察、设计、施工、使用）或自然的（地质、气候）原因，致使建筑物出现影响正常使用、承载力、耐久性、整体稳定性的种种不足的统称。

缺陷和事故均属于工程质量问题，但是两个不同的概念。

事故通常表现为建筑结构局部或整体的临近破坏、破坏和倒塌。

而缺陷仅表现为具有影响正常使用、承载力、耐久性、完整性的种种隐藏的和显露的不足。

但是，缺陷和事故又是同一类事物两种程度不同的表现，缺陷往往是产生事故的直接或间接原因，而事故往往是缺陷的质变和经久不加处理的发展。

按照严重程度，缺陷通常分为三类：（1）轻微缺陷该类缺陷不影响建筑结构的承载力、刚度及其完整性，也不影响建筑结构的近期使用。

但影响耐久性或有碍观瞻，要想消除则需要额外费用。

例如：钢板上的划痕、夹渣等。

（2）使用缺陷该类缺陷也称为非破性缺陷。

它不影响建筑结构的承载力，但却影响其使用功能，或使结构的使用性能下降。

有时还会使人有不舒适感和不安全感。

例如：钢梁较大的挠度等。

（3）危及承载力缺陷该类缺陷往往是由于材料强度不足、构件截面尺寸不够、构件残缺有伤、安装连接构造质量低劣等原因直接威胁到构件甚至整个结构的承载力和稳定性。

该类缺陷必须及时消除且需耗费巨额资金。

例如：钢结构的裂纹等。

以上三种缺陷的表现形式可能是外露的，也可能是隐蔽的，相比之下后者尤其危险，后果更加严重。

2.2 钢结构缺陷的类型及原因钢结构是由钢材组成的一种承重结构。

它的完成通常要经历设计、加工、制作和安装等阶段。

由于技术和人为的原因，钢结构缺陷在所难免，其类型及原因如下：2.2.1钢材的先天性缺陷钢材的种类繁多，但在建筑钢结构中，常用的有两类钢材：低碳钢和低合金钢。

例如：Q235，16Mn，15MnV等，钢材的种类不同，缺陷也自然不同。

钢材的质量主要取决于冶炼、浇铸和轧制过程中的质量控制。

钢的种类和钢材规格一、钢材的种类1、按冶炼方法，可分为转炉钢和平炉钢。

转炉钢主要采用氧气顶吹转炉钢。

平炉钢质量好，但冶炼时间长，成本高。

氧气转炉钢质量与平炉钢相当但成本较低。

2、按脱氧方法，可分为沸腾钢（F）、半镇静钢（b）、镇静钢（Z）和特殊镇静钢（TZ），镇静钢和特殊镇静钢的代号可以省去。

镇静钢脱氧充分，沸腾钢脱氧较差，半镇静钢介于镇静钢和沸腾钢之间。

一般采用镇静钢。

3、按化学成分，钢可分为碳素钢和合金钢。

在建筑工程中采用的是碳素结构钢、低合金高（1）碳素结构钢按质量等级分为A、B、C、D四级，A级钢只保证抗拉强度、屈服点、伸长率，必要时尚可附加冷弯试验的要求，化学成分碳、锰可以不作为交货条件。

B、C、D钢保证抗拉强度、屈服点、伸长率、冷弯和冲击韧性（分别为+20℃，0℃，-20℃）等力学性能，化学成分碳、硫、磷的极限含量。

钢的牌号由代表屈服点的字母Q、屈服点数值、质量等级符号（A、B、C、D）、脱氧方法符号四个部分按顺序组成。

根据钢材厚度（直径）＜l6mm时的屈服点数值，分为Q195、Q2l5、Q235、Q255、Q275，钢结构一般仅用Q235，钢的牌号根据需要可为Q235－A；Q235－B；Q235－C；Q235－D等。

冶炼方法一般由供方自行决定，设计者不再另行提出，如需方有特殊要求时可在合同中加以注明。

（1）低合金高强度结构钢采用与碳素结构钢相同的牌号表示方法，仍然根据钢材厚度（直径）＜l6mm时的屈服点大小，分为Q295、Q345、Q390、Q420、Q460。

钢的质量等级有A、B、C、D、E五个等级，E级要求－40℃的冲击韧性。

低合金高强度结构钢一般为镇静钢，钢的牌号中不注明脱氧方法。

冶炼方法也由供方自行选择。

A级钢应进行冷弯试验，其他质量级别钢，如供方能保证弯曲试验结果符合规定要求，可不作检验。

（2）优质碳素结构钢以不热处理或热处理（退火、正火或高温回火）状态交货，要求热处理状态交货的应在合同中注明，未注明者，按不热处理交货，如用于高强度螺栓的45号优质碳素结构钢需经热处理，强度较高，对塑性和韧性又无显著影响。

GB-T-1591--低强度高合金结构钢
简介
GB-T-1591是中国国家标准中关于低强度高合金结构钢的规范。

该标准适用于在建筑、桥梁、船舶等领域使用的低强度高合金结构
钢材料。

材料要求
低强度高合金结构钢应满足以下要求：
- 化学成分：钢材的化学成分应符合标准规定的范围。

- 机械性能：钢材的拉伸强度、屈服强度、延伸率等机械性能
应满足标准规定的要求。

- 冲击性能：钢材的冲击韧性应符合标准规定的要求。

- 组织性能：钢材的组织应均匀、细小，并符合标准规定的要求。

标准分类
GB-T-1591将低强度高合金结构钢分为四个等级：Q345A、
Q345B、Q345C和Q345D。

这些等级的钢材具有不同的机械性能和化学成分要求。

应用领域
低强度高合金结构钢广泛应用于以下领域：
- 建筑领域：用于制作建筑结构的钢材，如梁、柱等。

- 桥梁领域：用于桥梁的构造部件，如桥梁梁、桥塔等。

- 船舶领域：用于船体结构的钢材，如船体骨架等。

标准遵循
使用GB-T-1591标准的低强度高合金结构钢材料在生产和使用
过程中应遵循以下标准：
- 生产标准：钢材的生产应符合国家的相关标准和法规。

- 检测标准：钢材应经过合格的检测机构进行质量检测，并符
合标准规定的要求。

- 标志标识：钢材应进行标志标识，以便识别和追溯其质量信息。

结论
GB-T-1591标准规范了低强度高合金结构钢的要求和应用领域，对于确保钢材的质量和安全具有重要意义。

在使用该标准时，应严
格遵循相关的生产和检测标准，以确保钢材符合规定的要求。

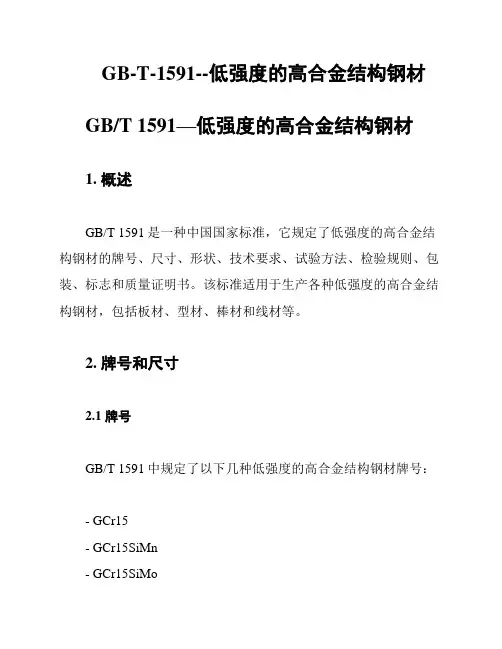

GB-T-1591--低强度的高合金结构钢材GB/T 1591—低强度的高合金结构钢材1. 概述GB/T 1591是一种中国国家标准，它规定了低强度的高合金结构钢材的牌号、尺寸、形状、技术要求、试验方法、检验规则、包装、标志和质量证明书。

该标准适用于生产各种低强度的高合金结构钢材，包括板材、型材、棒材和线材等。

2. 牌号和尺寸2.1 牌号GB/T 1591中规定了以下几种低强度的高合金结构钢材牌号：- GCr15- GCr15SiMn- GCr15SiMo- GCr15SiMnV2.2 尺寸GB/T 1591中规定的低强度的高合金结构钢材的尺寸包括：- 厚度：3mm~300mm- 宽度：100mm~2000mm- 长度：1000mm~6000mm其他尺寸可以根据需求进行定制。

3. 技术要求3.1 化学成分低强度的高合金结构钢材的化学成分应符合GB/T 1591中规定的牌号要求。

其中，GCr15的碳含量应为0.95%~1.10%，硅含量应为0.15%~0.35%，锰含量应为0.40%~0.70%，钼含量应为0.20%~0.50%，钒含量应为0.10%~0.25%。

其他牌号的具体化学成分要求请参照标准。

3.2 力学性能低强度的高合金结构钢材的力学性能应符合GB/T 1591中规定的牌号要求。

其中，抗拉强度应为300MPa~500MPa，屈服强度应为120MPa~220MPa，延伸率应为≥16%。

其他牌号的具体力学性能要求请参照标准。

3.3 表面质量低强度的高合金结构钢材的表面应光洁，无裂纹、折叠、分层等缺陷。

表面缺陷的允许范围应符合GB/T 1591中规定的牌号要求。

4. 试验方法低强度的高合金结构钢材的试验方法应符合GB/T 1591中的规定。

其中，化学成分的试验方法应符合GB/T 223系列标准，力学性能的试验方法应符合GB/T 228系列标准。

5. 检验规则低强度的高合金结构钢材的检验规则应符合GB/T 1591中的规定。

目次前言 (1)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4牌号表示方法 (3)5订货内容 (3)6尺寸、外形.重量 (3)7技术要求 (4)8实验方法 (16)9检验规则 (16)10包装、标识和质量证明书 (17)附录A (资料性附录)国内外标准牌号对照表 (18)前言本标准按照GB/T 1.1- 2009 给出的规则起草。

本标准代替GB/T 1591- -2008( 低合金高强度结构钢》。

与GB/T 1591- -2008相比除编辑性修改外主要技术变化如下:——明确了本标准的化学成分也适用于钢坯(见第1章,2008版第1章);——修改了“热机械轧制”及“正火轧制”术语的定义,增加了“热轧”、“正火”术语与定义(见第3章，2008版第3章);——修改了牌号表示方法(见第4 章,2008版第4章);——增加了订货内容(见第5章);——明确了尺寸外形、重量及允许偏差要求(见第6章,2008版第5章);——以Q355钢级替代Q345钢级及相关要求(见第7章.9.2,2008版第6章.8.2);——按不同交货状态规定各牌号的化学成分,并修改了细化晶粒元素的含量(见7.1 ,2008版6.1) ——按不同交货状态规定各牌号的力学性能,并将下屈服强度修改为上屈服强度,其指标相应提高了10 MPa~15 MPa(见7.4.1.7.4.2,2008版6.4.1.6.4.2);—一细化了钢材表面质量要求(见7.5,2008版6.5);——修改了试验方法和检验规则,明确了冲击试验的取样部位(见第8章、第9章,2008版第7章、第8章);——增加了本标准牌号与国外标准牌号对照表(见附录A)。

本标准由中国钢铁工业协会提出。

本标准H全国钢标准化技术委员会归口(SAC/TC 183)。

本标准起草单位:鞍钢股份有限公司、冶金工业信息标准研究院、首钢总公司河钢股份有限公司唐山分公司、西王特钢有限公司、山东钢铁股份有限公司莱芜分公司、营口中车型钢新材料有限公司、中信金属有限公司。

低合金高强度钢低合金高强度钢high-strength low alloy steels这是一类可焊接的低碳工程结构用钢。

其含碳量通常小于0.25％，比普通碳素结构钢有较高的屈服点σs或屈服强度σ0.2(30～80kgf/mm2)和屈强比σs/σb(0.65～0.95),较好的冷热加工成型性,良好的焊接性,较低的冷脆倾向、缺口和时效敏感性，以及有较好的抗大气、海水等腐蚀能力。

其合金元素含量较低,一般在2.5％以下，在热轧状态或经简单的热处理(非调质状态)后使用；因此这类钢能大量生产、广泛使用。

各发达工业国家的低合金高强度钢产量约占钢产量的10％（见合金钢）。

19世纪末，在低合金高强度钢发展的初期，钢种的合金设计只考虑抗拉强度。

钢中加入较高含量的Si、Mn、Ni、Cr等某一合金元素以改善某一方面的使用性能，但获得高强度的主要手段仍然依赖于较高的含碳量。

随着钢结构由铆接向焊接发展,为了提高钢的抗脆断性能,逐步向降低钢中含碳量和复合合金化的方向变化。

20世纪50年代，为节约合金元素，曾采用热处理的方法以获得强度和韧性的良好匹配。

60年代，开始了称之为微合金化和控制轧制生产的新阶段，出现了一些新的钢种。

至7 0年代，发展成熟的微珠光体钢和无珠光体钢、针状铁素体钢、超低碳贝氏体钢、热轧双相钢以及低碳马氏体钢在油气输送管线、深井油管、汽车钢板等领域中得到推广应用；预计在80年代，这些钢种在工程结构材料中将占有重要的地位。

中国于195 7年开始研制低合金高强度钢，结合中国的资源发展了Mn、Mn-V、Mn-Ti、Mn-Nb 和Mn-Mo等一系列的钢种，屈服强度为30～70kgf/mm2。

低合金高强度结构钢：是指在冶炼过程中增添一些合金元素，其总量不超过5％的钢材。

加入合金元素后钢材强度可明显提高，是钢结构构件的强度、刚度、稳定三个主要控制指标都能充分发挥，尤其在大跨度或者重负荷结构中有点更为突出，一般可比碳素结构钢节约2 0％左右用钢量。

合金钢板规格及技术参数：低合金钢板牌号级别执行标准规格（mm）状态A633 D ASTM/ A633M 8-100 正火SM520 B JISG3106 8-100 正火C JISG3106 8-100 正火SM570 JISG3106 8-100 正火15MnV GB1591 8-50 正火Q390 A GB/T1591 8-100 控轧B GB/T1591 8-100 控轧C GB/T1591 8-100 控轧、正火D GB/T1591 8-100 控轧、正火E GB/T1591 8-100 控轧、正火Q420 A GB/T1591 8-100 控轧B GB/T1591 8-100 控轧、正火C GB/T1591 8-100 控轧、正火D GB/T1591 8-100 控轧、正火E GB/T1591 8-100 控轧、正火WH60 A WJX013-2001 8-100 控轧C WJX013-2001 8-50 控轧D WJX013-2001 8-50 控轧E WJX013-2001 8-35 控轧Q460 C GB/T1591 8-100 控轧、正火D GB/T1591 8-100 控轧、正火E GB/T1591 8-100 正火A572Gr60 A572/A572M 8-32 控轧A572Gr65 A572/A572M 8-32 控轧1E1006 WYJ 44-99 控轧BS4360-55 C BS4360 8-25 控轧、正火EE 8-63 正火Q295 A GB/T1591 8-100 热轧B GB/T1591 8-100 热轧12Mn GB1591 8-100 热轧16Mn GB3274 8-50 热轧Q/WTB6 50-250 热轧Q345 A GB/T1591Q/WTB8WJX014-2002 8-430 热轧B GB/T1591 Q/WTB8 8-200 热轧、控轧、正火C GB/T1591 Q/WTB8 8-200 热轧、控轧、正火D GB/T1591 Q/WTB8 8-200 热轧、控轧、正火E GB/T1591 Q/WTB8 8-150 控轧、正火SM490 A JISG3106 8-200 热轧B JISG3106 8-200 控轧、正火C JISG3106 8-100 控轧、正火SM490Y A JISG3106 8-100 热轧、控轧、正火 B JISG3106 8-100 热轧、控轧、正火S355JRS355J0S355J2G3S355K2G3 EN10025 8-250 控轧、正火S275JRS275JOS275J2G3S275J2G4 EN10025 8-100 控轧、正火BS4360-43 A BS4360 8-150 热轧B BS4360 8-150 热轧、控轧、正火C BS4360 8-150 热轧、控轧、正火D BS4360 8-150 正火DD BS4360 8-150 正火E BS4360 8-150 正火BS4360-50 A BS4360 8-150 热轧、正火B BS4360 8-150 热轧、正火C BS4360 8-150 热轧、正火D BS4360 8-100 正火DD BS4360 8-100 正火EE BS4360 8-100 正火ST52-3 DIN17100 8-100 控轧、正火A572Gr42 ASTM /A572M 8-150 控轧、正火 A572Gr50 ASTM /A572M 8-100 控轧、正火 1E0650 WKZ059-2002 8-100 控轧44W WJX007-2000 8-200 热轧AS3678-350 WJX002-2000 8-200 正火。

低合金高强度结构钢 GB/T 1591 -2008范围本标准规定了低合金高强度结构钢的牌号、尺寸、外形、重量 及允许偏差、技术要求、试验方法、检验规则、包装、标志和 质量证明书。

规范引用文件GB/T 222 钢的成品化学成分允许偏差GB/T 223.5 钢铁 酸溶硅和全硅含量的测定 还原性硅酸盐分分光光度法光度法测定铜含量GB/T 223.23 钢铁及合金 镍含量的测定 丁二酮肟分光光度法 GB/T 223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法GB/T 223.37钢铁及合金化学分析方法 蒸馏分离腚酚蓝光度法 测定氮含量GB/T 223.40 钢铁及合金 铌含量的测定 氯磺酚 S 分光光度法GB/T 223.9 钢铁及合金 铝含量的测定 铬天青 S 分光光度法GB/T 223.12钢铁及合金化学分析方法 二肼光度法测铬含量GB/T 223.14钢铁及合金化学分析方法 钒含量碳酸钠分离 -二笨碳酰 钽试剂萃取光度法测定GB/T 223.16钢铁及合金化学分析方法 变色酸光度法测钛含量GB/T 223.19钢铁及合金化学分析方法 新亚铜灵三氯甲烷萃取GB/T 223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷含量GB/T 223.63 钢铁及合金化学分析方法高锰酸钾光度法测锰量GB/T 223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T 223.69 钢铁及合金碳含量的测定管式炉燃烧气体容量法GB/T 223.78钢铁及合金化学分析方法姜黄素直接光度法测定硼含量GB/T 228 金属材料室温拉伸试验方法(ISO 6892)GB/T 229 金属材料夏比摆锤冲击试验方法验方法(ISO 148)GB/T 232 金属材料弯曲试验方法(ISO 7438)GB/T 247 钢板和钢带包装、标志、质量证明书的一般规定GB/T 2101 型钢验收包装、标志、质量证明书的一般规定GB/T 2975 钢及钢产品力学性能试验取样位置及试样的制备(ISO 377)GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析法GB/T 5313 厚度方向性能钢板(ISO 7778)GB/T 17505 钢及钢产品交货一般技术要求(ISO 404)GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法(ISO 14284)GB/T 20125低合金钢多元素的测定(ISO 7778)电感耦合等离子体原子发射光谱法YB/T 冶金技术标准的数值修约与检测数据的判定原则三，术语和定义3.1 热机轧制3.2 正火轧制四，牌号表示方法钢的牌号由代表屈服强度的汉语拼音字母、屈服强度值、质量等级三部分组成。

GB-T-1591--高合金低强度结构性钢材GB/T 1591—高合金低强度结构性钢材1. 概述GB/T 1591是一种中国国家标准，它规定了高合金低强度结构性钢材的技术要求、尺寸、形状、质量、试验方法、检验规则、包装、标志和质量证明书等。

该标准适用于生产各种结构用低合金高强度钢板、钢卷和钢带。

2. 引用标准在 GB/T 1591 中，引用了以下标准：- GB/T 228.1—金属材料拉伸试验第1部分：室温试验方法- GB/T 229—金属材料夏比摆锤冲击试验方法- GB/T 230.1—金属材料硬度试验第1部分：布氏硬度试验- GB/T 231—金属材料表面粗糙度参数、取值和测量方法- GB/T 232—金属材料弯曲和扭曲试验方法- GB/T 233—金属材料拉伸试验试样制备- GB/T 2651—金属材料拉伸试验接头试样- GB/T 2652—金属材料夏比摆锤冲击试验试样制备- GB/T 2653—金属材料硬度试验试样制备- GB/T 2898—金属材料超声波探伤检验方法- GB/T 324—金属材料焊接接头弯曲试验方法- GB/T 325—金属材料焊接接头冲击试验方法- GB/T 5313—金属材料焊接接头拉伸试验方法3. 技术要求GB/T 1591 对高合金低强度结构性钢材的技术要求进行了详细规定，包括化学成分、力学性能、尺寸公差、表面质量、内部质量、焊接性能等。

3.1 化学成分高合金低强度结构性钢材的化学成分应符合 GB/T 1591 的规定。

其中，合金元素的质量分数应满足特定要求，如铬、镍、钼、钒等。

3.2 力学性能高合金低强度结构性钢材的力学性能应符合 GB/T 1591 的规定。

主要包括抗拉强度、屈服强度、伸长率、冲击韧性等。

3.3 尺寸公差高合金低强度结构性钢材的尺寸公差应符合 GB/T 1591 的规定。

包括厚度、宽度和长度等。

3.4 表面质量高合金低强度结构性钢材的表面质量应符合 GB/T 1591 的规定。

《低合金高强度结构钢》GB/T1591-2018已发布，2019年2月1日正式实施。

与1591-2008版的相比，主要内容修改如下：
1.Q355级钢代替Q345钢，取消了质量等级A级；增加了质量等级F（Q355N、Q355M级钢-60度冲击功值），同时在附录A给出了1591-2018与2008版牌号对照。

2.低合金钢高强度结构钢分为热轧钢（Q355、Q390、Q420、Q460）、正火及正火轧制钢（Q355N、Q390N、Q420N、Q460N）及热机械轧制钢（Q355M、Q390M、Q420M、Q460M、Q500M、Q550M、Q620M、Q690M）三类，修改了牌号表示方法。

3.增加了订货内容。

4.按不同的交货状态规定了各牌号化学成分和力学性能。

5.细化了钢材表面质量要求，修改了试验方法、检验规则等。

•热轧钢材包括
Q355（B、C、D）Q390（B、C、D）Q420（B、C）
Q460C
•正火轧制钢材包括Q355N（B、C、D、E、F）
Q390N（B、C、D、E）Q420N（B、C、D、E）Q460N（C、D、E）
•热机械轧制钢材包括Q355M（B、C、D、E、F）
Q390M（B、C、D、E）
Q420M（B、C、D）Q460M （C、D、E）Q500M（C、D、E）Q550M（C、D、E）Q620M（C、D、E）Q690M（C、D、E）。
