单元机组协调控制系统概述定义：锅炉和汽机相互配合接受外部负荷指令，共同适应电网对负荷的需求，并保 证机组本身安全运行的控制系统。

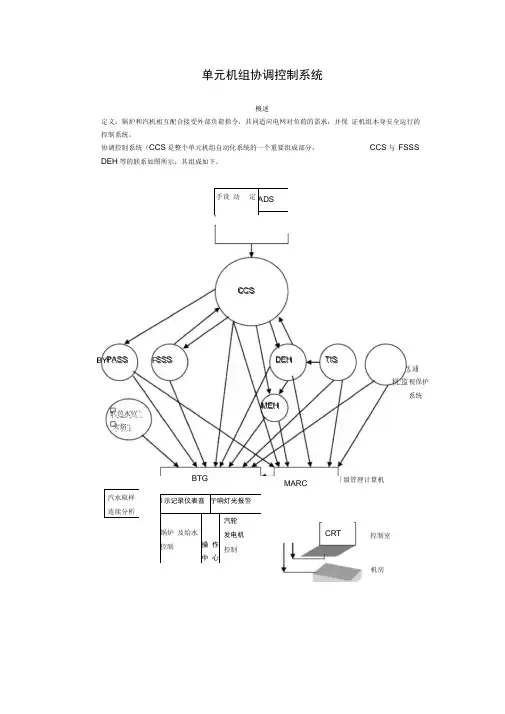

协调控制系统（CCS 是整个单元机组自动化系统的一个重要组成部分，CCS 与 FSSSDEH 等的联系如图所示：其组成如下。
手设 动 定ADS行政管理中心逋 监视保护 系统汽包水位 汽水取样 连续分析I 示记录仪表音 亍响灯光报警锅炉 及给水 控制操 作 中 心汽轮发电机控制CCSPASS SSS TISDEH MEHMARC「级管理计算机火焰BTGCRT控制室机房组成：主控制系统锅炉的燃料控制系统风量控制系统给水控制系统和汽温控制系统汽机侧的数字功频电液控制正常运行时，锅炉和汽机控制系统接受来自主控制系统的负荷指令。
主控制系统是协调控制系统的核心部分，有时把主控制系统直接称为协调控制系统。
协调控制系统的方框图如下：主控系统图1单元机组协调控制系统方框图一、主控系统的组成1、任务：（1）产生负荷控制指令（2 ）选择机组负荷控制方式2、组成：负荷（功率）指令处理装置机炉主控制器二、负荷指令处理装置（一）负荷指令运算回路输入信号：机组值班员手动给定的负荷指令ADS△ f输出信号：机组负荷指令NN负荷指令处理回路实例图工作过程：运行人员输入T负荷率限止T上下限限止T机组负荷出力。
增减（出力变化率限止）图2负荷指令处理回路实例（二） 机组最大可能出力运算回路定义：考虑各种辅机的运行状况而计算出的机组出力。
机组最大可能出力运算回路原理图（三） 机组的允许最大负荷运算回路定义：考虑锅炉燃烧器等不可测故障时，使锅炉的实际出力达不到机组功率指令 N o的要求，而设置的机组负荷运算回路，简称返航回路。
返航回路的工作过程：（1） 正常运行：N 允许=N 最大，4接通6（2） 大于5%勺燃烧率，积分器 2的输出为机组允许最大负荷信号。
运算过程示意图如下：运行人 员要求 负荷指 令减增I I-PR-I100% 24 n0% G21给水泵100%50%O 燃烧率偏差信号19 2364士A士A -1%-4%f回转式空气预热器100%13燃烧器221450%100%锅炉循环泵47%CU-33%Q25 凝结水泵0%310G100%dd50%■ <t -1LJ卓9—118G30%12机组最大可能出力1 "30 31AT允许最大负荷U、U3、U4、U6分别为积分器2、反向器3、偏置器4和6的输出信号T 0出现6%然烧率偏差T 1监控器31动作时间，切换器5将燃烧率偏差信号直接送入偏置器4T 2燃烧率偏差信号=1%机组允许最大负荷信号停止下降，机组稳定T 3、故障排除，燃烧率偏差信号V 1%积分器输入为正值，直至允许最大出力等于最大可能出力。
