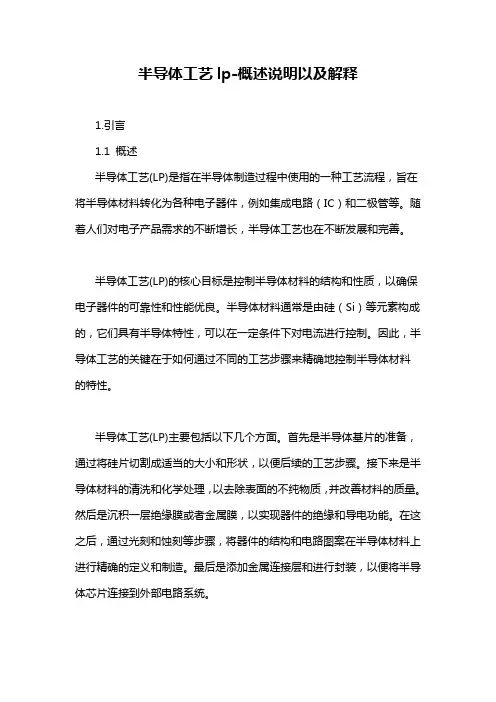

半导体工艺lp-概述说明以及解释1.引言1.1 概述半导体工艺(LP)是指在半导体制造过程中使用的一种工艺流程,旨在将半导体材料转化为各种电子器件,例如集成电路(IC)和二极管等。
随着人们对电子产品需求的不断增长,半导体工艺也在不断发展和完善。
半导体工艺(LP)的核心目标是控制半导体材料的结构和性质,以确保电子器件的可靠性和性能优良。
半导体材料通常是由硅(Si)等元素构成的,它们具有半导体特性,可以在一定条件下对电流进行控制。
因此,半导体工艺的关键在于如何通过不同的工艺步骤来精确地控制半导体材料的特性。
半导体工艺(LP)主要包括以下几个方面。
首先是半导体基片的准备,通过将硅片切割成适当的大小和形状,以便后续的工艺步骤。
接下来是半导体材料的清洗和化学处理,以去除表面的不纯物质,并改善材料的质量。
然后是沉积一层绝缘膜或者金属膜,以实现器件的绝缘和导电功能。
在这之后,通过光刻和蚀刻等步骤,将器件的结构和电路图案在半导体材料上进行精确的定义和制造。
最后是添加金属连接层和进行封装,以便将半导体芯片连接到外部电路系统。
尽管半导体工艺(LP)的流程非常复杂,但它是现代电子技术的重要组成部分。
通过不断优化工艺流程和开发新的半导体材料,人们能够制造出更小、更快和更高性能的半导体器件,推动了电子产品的创新和发展。
未来,随着新技术的出现,半导体工艺(LP)也将继续发展,为人们带来更多的惊喜和机遇。
1.2 文章结构文章结构部分是为了给读者提供一个整体的概览,让读者对整篇文章的结构和内容有一个清晰的了解。
在本文中,文章结构主要包括引言、正文和结论三个部分。
引言部分主要是对整篇文章的背景和目的进行简要介绍。
在这一部分中,我们将概述半导体工艺lp的重要性和应用领域,并介绍本文的结构和内容安排。
正文部分是文章的核心,主要分为四个要点。
在这些要点中,我们将详细介绍半导体工艺lp的相关概念、原理、工艺流程以及相关技术。
我们将依次介绍第一个要点、第二个要点、第三个要点和第四个要点,以期能够全面而清晰地呈现半导体工艺lp的知识。
半导体技术的发展半导体技术是一种广泛应用于电子工程和信息技术的关键技术。
它涉及到半导体材料的性质、制备、应用以及其发展趋势。
本文将详细介绍半导体技术的发展历程、现状以及未来趋势。
一、半导体技术的发展历程半导体技术的发展可以追溯到20世纪初,当时科学家们开始研究半导体材料的性质。
随着科学技术的不断发展,半导体技术也得到了迅速的发展。
从早期的二极管、三极管,到现代的集成电路、光电子器件等,半导体技术的应用越来越广泛。
二、半导体技术的现状目前,半导体技术已经成为现代电子工业的核心技术之一。
在现代电子设备中,半导体器件的应用已经无处不在,如手机、电脑、电视、汽车、医疗设备等。
这些半导体器件的性能和稳定性直接影响到电子设备的性能和可靠性。
此外,随着半导体技术的不断发展,其应用领域也在不断扩大。
除了传统的电子工业外,半导体技术还在能源、航空、航天等领域得到了广泛的应用。
例如,太阳能电池、LED照明、电动汽车等都离不开半导体技术的支持。
三、半导体技术的未来趋势1.更高性能的芯片随着人工智能、物联网等新兴技术的发展,对芯片的性能和算力提出了更高的要求。
因此,未来半导体技术将更加注重提高芯片的性能和算力。
通过研发更先进的制程工艺、材料和设计方法,有望实现更高性能的芯片,以满足日益增长的计算需求。
2.集成化与微型化随着电子设备的集成化和微型化趋势,半导体技术也将朝着这个方向发展。
通过将不同功能的器件集成到同一芯片上,可以降低电子设备的体积和功耗,提高其性能和可靠性。
同时,纳米级别的制程工艺也将成为未来半导体技术的重要发展方向。
3.绿色环保和可持续发展随着环保意识的不断提高,半导体产业也需要关注绿色环保和可持续发展的问题。
未来半导体技术将更加注重采用环保材料和生产工艺,减少对环境的影响。
同时,通过研发高效节能的半导体器件和设备,也有助于降低能源消耗,实现可持续发展。
4.人工智能和大数据的应用人工智能和大数据技术的发展为半导体技术提供了新的应用场景和发展机遇。

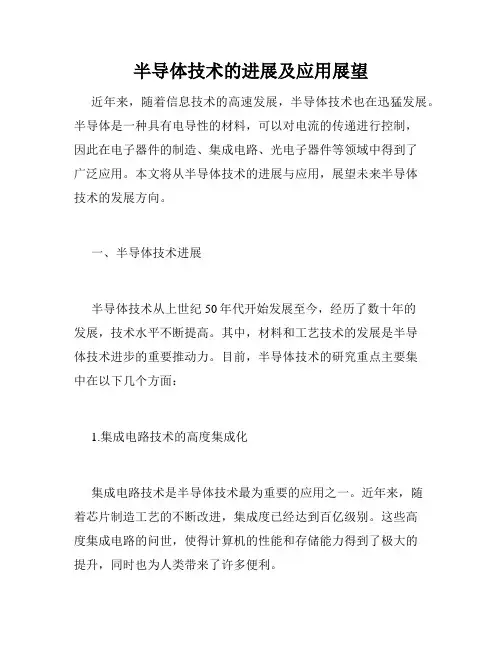

半导体技术的进展及应用展望近年来,随着信息技术的高速发展,半导体技术也在迅猛发展。
半导体是一种具有电导性的材料,可以对电流的传递进行控制,因此在电子器件的制造、集成电路、光电子器件等领域中得到了广泛应用。
本文将从半导体技术的进展与应用,展望未来半导体技术的发展方向。
一、半导体技术进展半导体技术从上世纪50年代开始发展至今,经历了数十年的发展,技术水平不断提高。
其中,材料和工艺技术的发展是半导体技术进步的重要推动力。
目前,半导体技术的研究重点主要集中在以下几个方面:1.集成电路技术的高度集成化集成电路技术是半导体技术最为重要的应用之一。
近年来,随着芯片制造工艺的不断改进,集成度已经达到百亿级别。
这些高度集成电路的问世,使得计算机的性能和存储能力得到了极大的提升,同时也为人类带来了许多便利。
2.功耗与散热的控制技术随着芯片集成度的提高,其功耗与散热问题也越加突出。
因此,半导体技术的发展重点逐渐转向了功耗与散热的控制技术。
近年来,半导体行业先后推出了一系列低功耗芯片和高效散热技术,极大地提升了服务器、手机等设备的使用寿命。
3.新型半导体原材料研究新型半导体原材料是半导体技术的一大研究热点,也是未来半导体技术的发展趋势之一。
以石墨烯、碳化硅等为代表的新材料不仅具有较高的电导率和压电性能,而且可在高温、高压等复杂环境下稳定运行,因此具有广泛的应用前景。
4.量子计算技术的突破量子计算技术是近年来半导体技术的一个重要方向。
量子计算机以量子比特为基础,比传统的二进制数码处理速度更快并且能够同时处理多种数据。
尽管目前还处于实验阶段,量子计算机的问世预示了未来信息技术的一个全新的时代已经开始。
二、半导体技术应用半导体技术已经成为了电子、信息、通讯等众多领域的支柱技术。
下面列举一些典型的应用:1.通讯设备半导体技术在通讯领域的应用非常广泛。
手机、GPS、通信卫星、交换机、传感器等都离不开半导体技术的支持。
2.计算机设备CPU、内存、显卡等计算机硬件都是靠半导体技术制成的。
半导体技术的现状与发展趋势近年来,随着新能源、智能制造、云计算、人工智能等新技术的快速普及,对电子信息产品的需求量不断增多,而半导体技术就是这些新技术的基石之一。
半导体技术主要包括晶体管、集成电路、ASIC、MEMS、LED等多个领域,涵盖了通信、计算、存储、制造、照明、医疗等多个领域,具有广泛的应用和市场。
半导体技术的现状中国半导体产业已迈入快速发展的新阶段,全球半导体产业的格局也在不断地重构,主要包括以下几个方面:一、应用领域不断扩大目前,半导体产业的应用领域已从计算机和通信领域扩展到了汽车、家电、航空、医疗等多个领域。
在智能手机普及的背景下,移动互联网和物联网快速发展,对半导体的需求量持续增加。
智能汽车、人工智能和5G等新技术快速发展,也将催生半导体市场的不断扩大。
二、技术升级带动创新发展半导体技术的升级换代,催生了许多新的创新和技术突破。
目前,半导体产业的技术发展向着芯片微型化、智能化、安全化、节能化、工艺复杂化等方向快速发展。
同时,新的材料、工艺、器件结构的不断涌现,也在推进行业的技术革新。
三、国产成果不断涌现中国的半导体产业已经从跟随者转变为追赶者,目前在技术和市场方面都取得了很大的进展。
2019年底,中国的8英寸晶圆厂数量已经增加到了15家,国际其他地区的8英寸晶圆产能有望继续向中国转移。
在半导体材料、设备、器件、技术等方面,国产成果不断涌现,为中国半导体产业的快速发展提供了坚实的支撑。
半导体技术的发展趋势未来,半导体市场仍然会发生深刻的变化,主要趋势可能包括以下几个方面:一、先进制程不断普及目前,20纳米、16纳米和10纳米以下的制程已经逐渐成为半导体产业的主流,而7纳米的制程已经进入了量产的阶段。
未来,半导体行业将持续推进往纳米级别的晶圆制程技术,为智能制造、新能源、5G等新技术的应用提供更加完善的解决方案。
二、人工智能产业的推动人工智能是目前半导体产业的主要推动力之一。
在目前半导体领域最火热的人工智能芯片领域,华为、海思、寒武纪、云天励飞等国内企业已经推出了多款产品。
半导体技术的发展现状与趋势半导体技术是当今世界上最具前景和发展潜力的技术之一,其在电子、通信、能源、医疗等领域都有着广泛的应用。
随着移动互联网、人工智能、物联网等新兴技术的兴起,半导体技术的发展也呈现出日新月异的趋势。
本文将对半导体技术的发展现状和趋势进行深入探讨,分析其在各个领域的应用和未来的发展方向。
一、半导体技术的发展现状半导体技术是一种以半导体材料为基础的电子器件制造技术,其最早的应用可以追溯到20世纪50年代,自那时起,半导体技术就开始不断地发展和进步。
目前,半导体技术已经成为现代电子工业的核心技术,其在微处理器、存储器、传感器、光电子器件、功率器件等领域都有广泛的应用。
1.微处理器微处理器是半导体技术的重要应用领域之一,它是现代电子设备的核心部件,其性能直接关系到整个设备的运行速度和稳定性。
当前,微处理器的制造技术已经进入到纳米级别,其性能和功耗方面都有了显著的提升。
随着人工智能、大数据等新兴技术的兴起,微处理器的需求也在不断增加,为了满足这些需求,半导体技术在微处理器领域的研发也在持续不断地进行着。
2.存储器存储器是另一个重要的半导体技术应用领域,其在电子设备中主要用于存储数据和程序。
当前,随着移动互联网、云计算等新兴技术的迅速发展,对存储器的需求也在不断增加。
为了提高存储器的容量和速度,半导体技术在存储器领域的研发也在进行着,目前,固态硬盘已经代替了传统的机械硬盘成为了主流产品。
3.传感器传感器是半导体技术在物联网、智能制造等领域的重要应用之一,它可以将各种信号转换为电信号,并通过电路进行处理,最终输出所需的信息。
随着物联网和智能制造的兴起,传感器的需求也在不断增加,为了满足这些需求,半导体技术在传感器领域的研发也在持续不断地进行着。
4.光电子器件光电子器件是半导体技术在光通信、光存储等领域的重要应用之一,它可以将电信号转换为光信号,并通过光纤进行传输。
当前,随着5G技术的逐步成熟和光纤网络的不断建设,对光电子器件的需求也在不断增加。

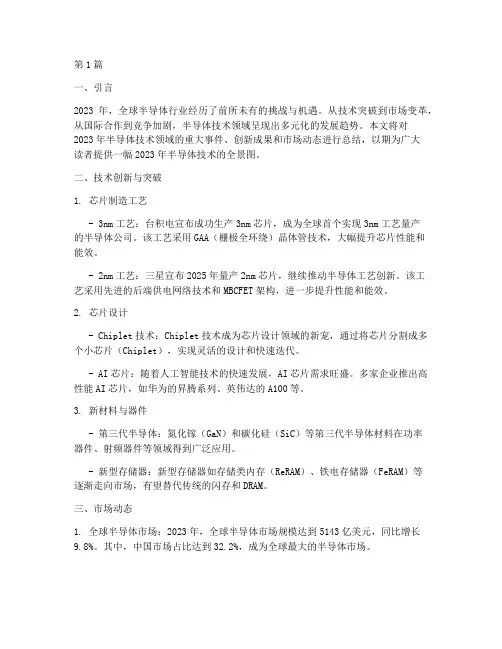

第1篇一、引言2023年,全球半导体行业经历了前所未有的挑战与机遇。
从技术突破到市场变革,从国际合作到竞争加剧,半导体技术领域呈现出多元化的发展趋势。
本文将对2023年半导体技术领域的重大事件、创新成果和市场动态进行总结,以期为广大读者提供一幅2023年半导体技术的全景图。
二、技术创新与突破1. 芯片制造工艺- 3nm工艺:台积电宣布成功生产3nm芯片,成为全球首个实现3nm工艺量产的半导体公司。
该工艺采用GAA(栅极全环绕)晶体管技术,大幅提升芯片性能和能效。
- 2nm工艺:三星宣布2025年量产2nm芯片,继续推动半导体工艺创新。
该工艺采用先进的后端供电网络技术和MBCFET架构,进一步提升性能和能效。
2. 芯片设计- Chiplet技术:Chiplet技术成为芯片设计领域的新宠,通过将芯片分割成多个小芯片(Chiplet),实现灵活的设计和快速迭代。
- AI芯片:随着人工智能技术的快速发展,AI芯片需求旺盛。
多家企业推出高性能AI芯片,如华为的昇腾系列、英伟达的A100等。
3. 新材料与器件- 第三代半导体:氮化镓(GaN)和碳化硅(SiC)等第三代半导体材料在功率器件、射频器件等领域得到广泛应用。
- 新型存储器:新型存储器如存储类内存(ReRAM)、铁电存储器(FeRAM)等逐渐走向市场,有望替代传统的闪存和DRAM。
三、市场动态1. 全球半导体市场:2023年,全球半导体市场规模达到5143亿美元,同比增长9.8%。
其中,中国市场占比达到32.2%,成为全球最大的半导体市场。
2. 中国半导体产业:中国政府加大对半导体产业的扶持力度,推动产业快速发展。
2023年,中国半导体产业增加值达到1.1万亿元,同比增长12.4%。
3. 并购与投资:全球半导体行业并购活动频繁,如英特尔收购Mobileye、英伟达收购Arm等。
同时,多家半导体企业获得巨额投资,如高通、台积电等。
四、国际合作与竞争1. 国际合作:全球半导体产业合作日益紧密,如台积电与三星、英特尔与Arm等企业之间的合作。

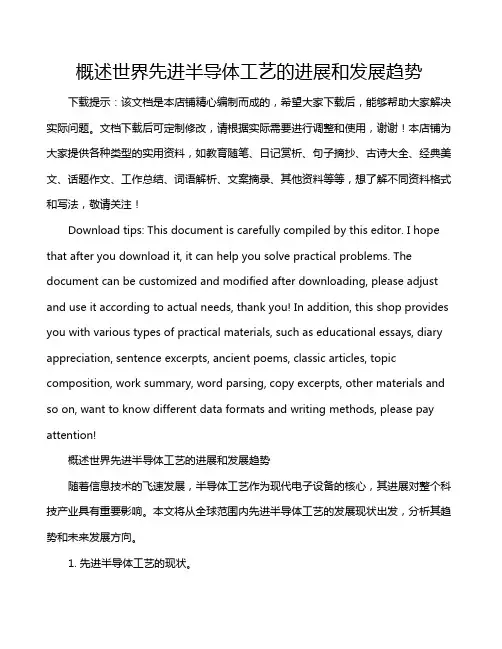

概述世界先进半导体工艺的进展和发展趋势下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!概述世界先进半导体工艺的进展和发展趋势随着信息技术的飞速发展,半导体工艺作为现代电子设备的核心,其进展对整个科技产业具有重要影响。
半导体技术的进展及未来发展趋势随着现代科技的飞速发展,半导体技术也逐渐成为了当今最为火热、前景最为广阔的领域之一。
在全球范围内,半导体技术已经成为很多重要产业的支柱,像智能手机、计算机、汽车、航空等领域都离不开其身影。
本文将会探讨半导体技术的进展及未来发展趋势。
一、半导体技术的现状半导体技术是一种主要应用于集成电路(IC)中的技术,其主要特点是通过控制电子的能量可以实现电子器件的导电和隔离。
目前,半导体技术应用最为广泛的领域就是电子设备和通信设备,特别是现代计算机。
在传统的半导体技术中,晶体管(transistors)是其中的核心。
晶体管被认为是电子器件中的“基石”,因为它是绝大多数半导体器件、电子设备和通讯设备的基础组件。
而如今,半导体技术已经逐渐实现了微型化和集成化。
著名的摩尔定律(Moore’s Law)的提出正是预测了这一趋势。
根据摩尔定律,半导体工艺每18-24个月,集成电路的晶体管数量会翻一倍,性能也会不断提高。
而现今,半导体技术的难点之一则是如何把半导体器件的微型化提高到又一个新的层次。
这种微型化不仅需要掌握极高的技术门槛,而且还面临着芯片制造成本大大增加的问题。
另外,当今半导体领域中的龙头企业基本上集中在了美国、日本和欧洲三地,中国的半导体产业尚处于起步阶段。
二、未来发展趋势1. 个性化和物联网的巨大市场随着人类经济、社会等领域的不断进步,社会对个性化和定制化的要求也不断增加。
这也使得半导体技术尤其是微型化和集成化的需求越来越迫切。
此外,物联网的发展也勾引着全球范围内的半导体技术企业竞相进军。
在未来,半导体技术将逐步成为物联网中各类智能设备的关键技术之一。
2. 纳米技术成为制胜法宝纳米技术作为一种集合了微观、物理、数学、化学等多重学科的前沿领域,对半导体领域有着巨大的推动作用。
纳米技术可以实现微观物理现象的控制和制约,从而实现半导体器件甚至是晶体管的更深一层次的微型化。
在未来,纳米技术的进展将成为提高半导体技术整体性能的关键。
半导体工艺新发展概述
发表时间:2018-06-05T16:01:48.103Z 来源:《基层建设》2018年第9期作者:顾荣军孙远见张雪玲
[导读] 摘要:半导体是我们生活当中的重要材料类型,在特征尺寸不断缩小的过程中,新技术与材料也具有了重要的产生价值。
江苏新苏机械制造有限公司江苏省无锡市 214000
摘要:半导体是我们生活当中的重要材料类型,在特征尺寸不断缩小的过程中,新技术与材料也具有了重要的产生价值。
在本文中,将就半导体工艺新发展进行一定的研究。
关键词:半导体;工艺;发展概述;
1 引言
在半导体技术发展当中,特征尺寸的缩小是其一项重要的标志,在有效等比缩小的过程中,其主要研究方面即通过提高器件速度以及在芯片上对更多的功能与器件进行提升,以此实现整体性能的提升。
对此,即需要做好半导体技术的研究把握,更好的做好其应用。
2 应变硅技术
在现今晶体管沟道区域当中,在迁移率不断增强的过程当中,也获得了较为显著的性能收益。
同其余性能提升方式相比,以该技术实现芯片性能的提升则成为了非常重要的一项内容。
就目前来说,应变工程技术在晶体管沟道内的载流子迁移率方面具有了较为广泛的应用,在栅氧厚度保持不变的情况下,使得驱动电流因此获得了较大的增长。
从本质上来说,其具有两种应变类型,即本征应变以及工艺致应变。
其中,工艺致应变即仅仅在单个方向上具有应变的产生,而本征应变则体现在应变绝缘层上硅晶圆当中。
对于电子来说,其在硅衬底上具有最快的移动速度,在该种情况下,能够对几何性能进行充分发挥的混合晶向方案即得到了提出。
在实际应用当中,应变物所具有的一项重要优势即相互间能够叠加,对于半导体制造商,其通过SiGe源以及压应力衬垫等技术的结合性应用,则能够在对晶体管迁移率提升量进行获得的基础上使期间因此具有更大的驱动电流。
除了能够为逻辑器件带来优点,应变方式的应用也能够增加NAND闪存电荷的保存时间,在降低隧穿泄露电流的基础上实现DRAM刷新时间的增加。
目前,已经出现了一种将SiGe埋层应变实现对nFET器件沟道引入的新方式,对于所嵌入的SiGe来说,其通常应用在pEFT当中实现对沟道压应变的引入,该方式也称之为反嵌入SiGe法。
目前,IBM公司已经通过SiGe发的应用对沟道当中的单轴张应变进行形成,同无应变类型器件相比,具有40%的迁移率提升以及15%的驱动电流提升。
在沟道当中,可通过SiGe应变结构实现沟道当中的应变,且可实现对其余支撑技术形成沟道的叠加应用。
而当SiGe较薄时,在限制应变外延缺陷的形成方面也具有有利作用。
3 超深亚微米技术
3.1 栅介质
在CMOS晶体管发展当中,栅介质是其中的重要组成部分,目前,栅氧化层氮化技术是晶圆制作当中的重要方式。
氮氧化物是由SiO2所发展形成的,具有高击穿场电压、高介电常数以及低栅泄露的有点。
在氮氧化技术不断研究的过程中,也对CMOS技术的发展起到了积极的推动作用。
在氮实际引入当中,其可以分为化学、物理以及热这几种方式。
在氮引入SiO2方面,则具有氮注入以及离子束建设这两种方式。
对于这部分方式来说,其在实际应用当中具有无氢薄膜以及低温工作,其常用的化学方式为等离子体化学气相淀积法,能够在温度较低的环境下工作,且能够SiON薄膜实现在已有SiO2薄层以及硅上。
热方法方面,则具有氮大气当中氧化层薄膜的退火处理。
其中,热NH3氮化法以及等离子体法是最为常用的两种方式,通过这两种方式的应用,则能够有效达成高比例氮引入以及工艺控制的目标。
在典型的氮化工艺当中,其主要工艺流程为:第一,高温NH3处理,即在原始SiO2当中实现氧气以及氮气的引入;第二,高温N2退火,从薄膜中对多余的H2进行排出;第三,低温O2浸泡,以此对前两个步骤当中所形成的SiON进行稳定处理。
在这三个步骤当中,对于NH3的处理是一项关键性内容,这是因为对于器件性能来说,其将受到温度、时间以及NH3浓度的控制。
高k栅极电介质方面,目前研究工作的重点即是对高k电介质/多晶硅栅极结构的测试。
同时,研究者在很多方面也加大了研究力度,试图实现对击穿现象的解释,即寻找到高k电介质迁移率降低的原因。
在经过研究后,提出了部分载流子迁移降低问题出现的原因同低能量光学声子散射具有一定的联系,即高k材料高度以及软声子散射高度易极化键结构。
对于其余原因来说,如库仓散热也将对迁移率造成降低,但也可以通过工艺优化方式的应用对这部分不利影响进行消除,即需要在实际处理当中对栅极漏电流以及迁移率方面做出适当的取舍。
3.2 Cu互连工艺
目前,集成电路制造技术已经跨入到了新的时代,同Al相比,Cu具有更优越的抗电迁移特性以及更低的电阻率,能够在实现较小RC 延迟形成的基础上使电路具有更高的可靠性,目前作为较为理想的互连线材料得到了应用。
目前,大部分铜布线还处于0.18-10.13mm工艺,有四成的逻辑电路生产线在实际应用当中会对铜布线工艺进行使用。
目前,使用化学机械抛光的大马士革镶嵌工艺是目前成功在IC制造当中应用、且成熟的工艺。
在该结构应用的情况下,能够有效提升铜互连的刻蚀特性,通过微通孔的应用进行上下层铜导线间的连接。
在该工艺当中,通常会通过SiC以及SiN基扩散阻挡层的使用避免铜在电介质当中过多的扩散,在成型当中也将作为蚀刻停止层进行应用。
同时,蚀刻停止层的质量以及沉积条件也将在较大程度上影响到器件
的稳定性,对此,即需要在实际应用当中做好控制,保证扩散阻挡层具有较好的密封防潮特点,且没有针孔,能够实现低k电介质表面同铜的最优化界面。
低k值电介质阻挡层方面,也需要做好其非气密性的关注,在阻挡层沉积扩散前,也需要通过圆环方式的应用对铜表面同样化合物进行消除,避免因此减少电迁移寿命。
在空气当中,氧同水能够通过膜层深入到其中,阻挡层非气密性特征的存在,即能够再次氧化铜,且深入的水也将影响到介电常数,需要在实际处理中做好重视与把握。
4 结束语
在上文中,我们对半导体工艺新发展进行了一定的研究。
在未来研究当中,需要进一步做好新技术的分析研究,更好的实现半导体技术的发展与应用。
参考文献
[1]黄展云,陈晖,谢德英,陈弟虎.半导体工艺实验室的建设与管理实践[J].实验室科学.2016(06)
[2]包祯美.试论半导体工艺技术中如何进行超声波的检测及应用[J].科技风.2017(07)
[3]赵佶.半导体工艺向14/16nmFINFET大步前进[J].半导体信息.2014(01)
[4]宇野麻由子,林咏.模块封装将通过半导体工艺技术而改变[J].电子设计应用.2008(03)。
