制冷习题课

.

.WORD专业. 制冷技术作业

第一章 蒸汽压缩式制冷的热力学原理

练习题-6

(1) 压焓图

hlgP35 -38R22

(2) 中间压力

MPa11.00p; MPa4.1kp

MPa39.04.111.00kmppp

(3)各状态点主要参数

状态点 温度

(℃) 压力

(MPa) 比焓

(kj/kg) 比熵

[kJ/(kg﹒k)] 比容

(m3/kg)

1 -33 0.11 392 1.84 0.20

2 0.39 424 1.84

3 0.39 419 1.82 0.067

4 1.4 454 1.82

5 30 1.4 237 -38℃ 35℃

1 2 3 4 5

6 7

8 9 .

.WORD专业. 6 237

7 0 1.4 200

8 200

9 0.39 402

低压压缩机质量流量

kg/s2010.020039286.31081000rLhhqM

低压压缩机实际输气量

/sm402.000.202010.031rLrLvMV

由中间冷却器能量平衡，得

69rb75rLhhMhhM

kg/s0451.02010.0237402200237rL6975rbMhhhhM

kJ/kg4190451.0201.0402.04510424201.0rbrL9rb2rL3MMhMhMh

高压压缩机实际输气量

/s.0165m0067.0.04510201.033rbrLrHvMMV

(3)循环的理论耗功率

KW46.015352461.0322010.034rbrL12rLth2th1thhhMMhhMPPP

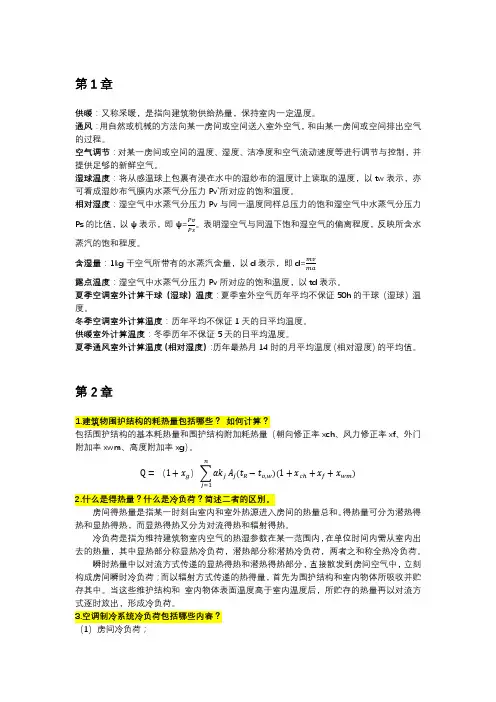

第1章

供暖：又称采暖，是指向建筑物供给热量，保持室内一定温度。

通风：用自然或机械的方法向某一房间或空间送入室外空气，和由某一房间或空间排出空气的过程。

空气调节：对某一房间或空间的温度、湿度、洁净度和空气流动速度等进行调节与控制，并提供足够的新鲜空气。

湿球温度：将从感温球上包裹有浸在水中的湿纱布的温度计上读取的温度，以tw表示，亦可看成湿纱布气膜内水蒸气分压力Pv`所对应的饱和温度。

相对湿度：湿空气中水蒸气分压力Pv与同一温度同样总压力的饱和湿空气中水蒸气分压力Ps的比值，以ψ表示，即ψ=𝑃𝑣𝑃𝑠。表明湿空气与同温下饱和湿空气的偏离程度，反映所含水蒸汽的饱和程度。

含湿量：1kg干空气所带有的水蒸汽含量，以d表示，即d=𝑚𝑣𝑚𝑎

露点温度：湿空气中水蒸气分压力Pv所对应的饱和温度，以td表示。

夏季空调室外计算干球（湿球）温度：夏季室外空气历年平均不保证50h的干球（湿球）温度。

冬季空调室外计算温度：历年平均不保证1天的日平均温度。

供暖室外计算温度：冬季历年不保证5天的日平均温度。

夏季通风室外计算温度（相对湿度）：历年最热月14时的月平均温度（相对湿度）的平均值。

第2章

1.建筑物围护结构的耗热量包括哪些？ 如何计算？

包括围护结构的基本耗热量和围护结构附加耗热量（朝向修正率xch、风力修正率xf、外门附加率xwm、高度附加率xg）。

Q=（1+𝑥𝑔）∑𝛼𝑘𝑗𝑛𝑗=1𝐴𝑗(𝑡𝑅−𝑡𝑜,𝑤)(1+𝑥𝑐ℎ+𝑥𝑓+𝑥𝑤𝑚)

2.什么是得热量？什么是冷负荷？简述二者的区别。

房间得热量是指某一时刻由室内和室外热源进入房间的热量总和。得热量可分为潜热得

热和显热得热，而显热得热又分为对流得热和辐射得热。

冷负荷是指为维持建筑物室内空气的热湿参数在某一范围内，在单位时间内需从室内出去的热量，其中显热部分称显热冷负荷，潜热部分称潜热冷负荷，两者之和称全热冷负荷。

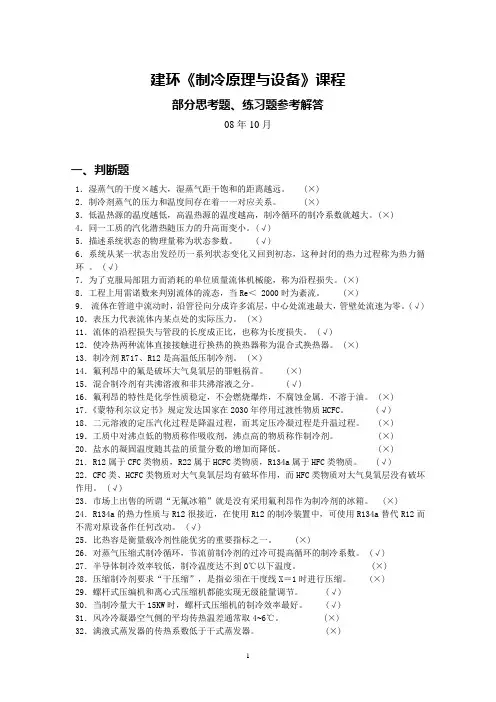

1 建环《制冷原理与设备》课程

部分思考题、练习题参考解答

08年10月

一、判断题

1．湿蒸气的干度×越大，湿蒸气距干饱和的距离越远。 (×)

2．制冷剂蒸气的压力和温度间存在着一一对应关系。 (×)

3．低温热源的温度越低，高温热源的温度越高，制冷循环的制冷系数就越大。(×)

4．同一工质的汽化潜热随压力的升高而变小。(√)

5．描述系统状态的物理量称为状态参数。 (√)

6．系统从某一状态出发经历一系列状态变化又回到初态，这种封闭的热力过程称为热力循环 。 (√)

7．为了克服局部阻力而消耗的单位质量流体机械能，称为沿程损失。(×)

8．工程上用雷诺数来判别流体的流态，当Re＜ 2000时为紊流。 (×)

9． 流体在管道中流动时，沿管径向分成许多流层，中心处流速最大，管壁处流速为零。(√)

10．表压力代表流体内某点处的实际压力。 (×)

11．流体的沿程损失与管段的长度成正比，也称为长度损失。 (√)

12．使冷热两种流体直接接触进行换热的换热器称为混合式换热器。 (×)

13．制冷剂R717、R12是高温低压制冷剂。 (×)

14．氟利昂中的氟是破坏大气臭氧层的罪魁祸首。 (×)

15．混合制冷剂有共沸溶液和非共沸溶液之分。 (√)

16．氟利昂的特性是化学性质稳定，不会燃烧爆炸，不腐蚀金属．不溶于油。 (×)

17．《蒙特利尔议定书》规定发达国家在2030年停用过渡性物质HCFC。 (√)

18．二元溶液的定压汽化过程是降温过程，而其定压冷凝过程是升温过程。 (×)

19．工质中对沸点低的物质称作吸收剂，沸点高的物质称作制冷剂。 (×)

20．盐水的凝固温度随其盐的质量分数的增加而降低。 (×)

21．R12属于CFC类物质，R22属于HCFC类物质，R134a属于HFC类物质。 (√)

制冷技术习题集

绪 论

思考题

1.什么叫制冷和制冷机?什么叫制冷剂和制冷循环?

2.按照温度范围,制冷一般可分为哪几个领域?

3.空气调节的任务是什么?主要调节空气的哪些参数?

4.制冷技术的应用和对国民经济的发展有何联系?

5. 常见的制冷方法有哪几种?哪种应用最广泛?

6. 液体汽化制冷的基本原理是什么?液体汽化制冷循环由哪几个过程组成?哪些制冷方式属于这一种制冷原理?

7. 蒸汽喷射式制冷机主要有哪些设备组成?它是如何工作的?什么是喷射系数？

8. 吸附式制冷的原理是什么?它有何特点?

9. 气体膨胀制冷循环主要有哪几种?各有何特点?

10.涡流管制冷、热电制冷的原理和特点是什么?

11.什么叫制冷系数,热力系数、热力完善度、COP值?

12.制冷系数ε是耗功制冷机的经济性指标.因此ε大的制冷机的经济性一定好于ε小的制冷机.这句话对吗?并说原因。

12.输入热量的可逆制冷循环的热力系数等于什么?可以看作由哪两个循环复叠而成的?

13.热泵系数ψ永远大于1,所以热泵的经济性比耗电能或燃料直接获取热量的经济性都高．

14.热泵有哪些形式？其应用领域有哪些？

15.什么是一次能源利用率?如何计算?有何用途?

16.制冷循环的最高效率是如何得出的?

练习题

1.有A、B两台制冷机，A机的热力完善度ηA=0.5，B机的ηB=0.7，A机的冷源温度为-5℃，B机的冷源温度为-40℃，两机的热源温度均为32℃。求它们的制冷系数εA、εB各为多少？哪台制冷机经济性好？

2.有一台输入热量的制冷机（三热源制冷机）高温热源温度为100℃，低温热源温度为-15℃，中温热源（环境介质）温度为30℃。求：

1） 按可逆制冷机运行的热力系数。

2）当工质与各热源间有10℃传热温差时，仍按可逆制冷机运行的热力系数和热力完善度。（温差传热可看作排除在系统之外的外不可逆）

第二章 单级蒸汽压缩式制冷循环
