电缆选型规范

电缆选型规范

⼀、 基本要求1、电缆的载流量

电缆的载流量跟很多因素有关，如：环境温度、通电持续率、绝缘的材质等。不同电缆⼚家由于制作⼯艺等⽅⾯的不同，电缆的载流量也有⼀些差别，对于常⽤船⽤电缆载流量可参照下表。

对于其他⾮船⽤电缆和⼀些特殊电缆，如：电缆卷筒上机电缆，⾼压电缆、滑线电缆等均需要电缆⼚家提供相关电缆的载流量。2、通电持续率的选择

常规机型的动⼒电缆可按照40%的通电持续率选择；⽪带等类似负载按连续⼯作制来选择动⼒电缆；照明回路可按连续⼯作制选择电缆。3、特殊使⽤环境下电缆的选择

对于⼀些在特殊环境温度条件下使⽤的设备，其电缆的选择需要咨询相关电缆⼚家，核实是否满⾜其使⽤条件及该条件下电缆的载流量。除了载流量，还要考虑其弯曲半径等因素。4、电缆选择的基本原则

参照电缆载流量，结合通电持续率和环境温度等，所选线径电缆载流量不得⼩于电机额定电流，裕量⼤约在10%~20%之间。

总进线电缆的选择按照机型最多联动机构（最⼤⼯况）总电流核算，可不考虑裕量。

低压上机YCW系列卷筒电缆线径的选择可参考经验公式：电流/线径＜3.8

常⽤电机功率电缆线径参考如下（40%通电持续率，未注明均为三芯电缆）：5.5KW/7.5KW/11KW:4个平⽅；

15KW:6个平⽅；

18.5KW/22KW:10个平⽅；

30KW/37KW:16个平⽅；

45KW:25个平⽅；

55KW:35个平⽅；

75KW:50个平⽅或单芯35个平⽅；

90KW/110KW:70个平⽅或单芯50个平⽅；

132KW:95个平⽅或单芯70个平⽅；

160KW:120个平⽅或单芯95个平⽅；

185KW:150个平⽅或单芯95个平⽅；

200KW:单芯120个平⽅；

220KW:单芯120或者150个平⽅；

250KW:单芯150个平⽅；

⼤于250KW的电机可根据电流选择多根单芯电缆。⼆、 电缆设计及选型注意事项1、⼀般采⽤船⽤软电缆CEFR系列，拖链上可采⽤专⽤的拖链电缆；挂缆上可采⽤专⽤的拖令电缆或者扁电缆，电缆卷筒上要选专⽤的卷筒电缆。2、拖令和拖链电缆要考虑弯曲半径，⼀半不建议使⽤外径超过30mm的电缆，即三芯电缆不建议使⽤25个平⽅以上的，单芯电缆不建议使⽤超过150个平⽅以上的。3、变频器到电动机的动⼒电缆如果有⽤户特殊要求可采⽤带屏 蔽的变频专⽤电缆。

4、增量型编码器连接电缆要采⽤屏蔽电缆，对于距离较远的、过滑线的编码器电缆，要采⽤专⽤通讯电缆，即双绞双屏蔽；距离不远的如门机、固定吊等可采⽤普通屏蔽电缆，参考线径0.75个平⽅。编码器电缆在柜内不建议下端⼦，中间也不建议分断。5、绝对值编码器电源线建议采⽤屏蔽电缆，防⽌⼲扰。

6、不同电压等级的控制线建议⽤单独的控制电缆。

7、超载限制器传感器的信号线缆采⽤双绞双屏蔽，且可⽤于移动的⼩滑车或者拖链上，参考线径0.75个平⽅（通常由超负荷限制器⼚家提供）。8、动⼒、照明电缆线径不得⼩于2.5个平⽅，主驱动机构电机动⼒电缆建议不⼩于4个平⽅，控制电缆⼀般选⽤1.5个平⽅。

9、接地电缆线径按电机动⼒电缆线径的1/2～2/3，在接地系统图中，上⼀级的接地电缆线径不得⼩于下⼀级接地电缆的线径，有特殊要求时，应选⽤专⽤黄绿线。10、电话线需要采⽤屏蔽电缆，不能使⽤普通的电话线。

11、电缆卷筒上⾼压电缆考虑机械强度不建议使⽤35个平⽅以下的。

12、⼩滑车上拖令电缆的长度按主梁长度的 1.15～1.2倍核算（要加上两端到接线箱的距离）；拖链上电缆长度可不乘系数，但在 拖链折返处要放10～15m的余量（要加上两端到接线箱的距离）。13、光纤、传感器线缆、增量型编码器线缆只在接线箱中固定，不允许在接线箱中分断。

14、ABB变频器制动电阻的外接电缆线径参考主回路线径，可适当放⼩⼀档；安川变频器制动单元外接制动电阻电缆采⽤25个平⽅（4220）和6个平⽅（4045、4030）。15、距离较长的变频器动⼒电缆（如造船龙门吊柔腿电机总电缆），可适当放⼤⼀档。

16、电缆选型时要考虑整机所使⽤的电缆型号不要太多，可适当的进⾏调整。

三、 常⽤特殊电缆

⾼压电缆：UGEFP 3X35+3X16/3---10KV 江苏中煤（卷缆⽤圆电缆）；GKFB 3X35+3X16/3---10KV 上海腾仓橡塑电缆有限公司（卷缆⽤扁电缆）

低压上机电缆：YCW3X185+1X50

编码器电缆：TRVPVP4X2X0.75 安徽华海（双绞双屏蔽）

超载限制器传感器线缆：TRVPVP2X2X0.75 安徽华海（双绞

双屏蔽，两根信号线，两根电源线。）

合集下载

特种电缆选型规范

特种电缆选型规范

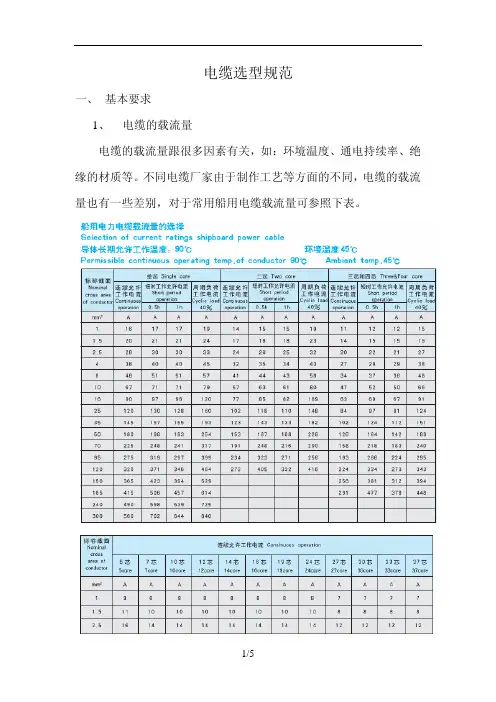

1/5 电缆选型规范 一、 基本要求 1、 电缆的载流量 电缆的载流量跟很多因素有关，如：环境温度、通电持续率、绝缘的材质等。不同电缆厂家由于制作工艺等方面的不同，电缆的载流量也有一些差别，对于常用船用电缆载流量可参照下表。
