南京市控制性详细规划计算机辅助制图规范及成果归档数据标准(NJGBBC 03-2005)南京市规划局南京市城市规划编制研究中心2005年9月南京市控制性详细规划计算机辅助制图规范及成果归档数据标准目录第一章：计算机辅助制图规范 (1)一、设计标准二、支撑系统三、制图精度四、坐标系…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………1111五、地形图1六、图层管理2七、配套设施标注符号管理八、城市规划用地汇总表格式九、城市建设用地平衡表格式十、文字标注39333335353737383840十一、图形规则十二、图纸版式十三、出图设置第二章：规划成果数据归档标准一、文件存储标准二、图纸数据归档标准第一章：计算机辅助制图规范一、设计标准计算机辅助城市规划设计，应遵循下列标准与办法：《城市规划编制办法》（1991年9月3日）；《城市规划编制办法实施细则》（1995年6月8日）；《城市用地分类与规划建设用地标准》（GBJ137-90）；《城市规划制图标准》（CJJ/T97-2003）；《南京市控制性详细规划编制技术规定》（2005年）《南京新建地区公共设施配套标准规划指引》（2005年）二、支撑系统硬件要求：Pentium450及其以上等价处理器；内存64MB以上。
软件平台：Windows2000及其以上；AutoCAD R14及其以上；Microsoft Office 2000及其以上。
附件1东莞市城建规划局控制性详细规划电子报批图形标准（试行）为了加快城市建设的步伐，提高规划审批部门办案的科学性、规范性和高效性，东莞市城建规划局决定在本市推行控制性详细规划电子报批系统（简称控规电子报批系统）。
为配合控规电子方案校核工作的顺利推行，特制定本技术规定。
1、送控规图形规整时提交的Dwg格式的成果应满足以下要求：（1）图形文件的格式应为AutoCAD 2004-2006的DWG文件，采用珠区坐标系标准，并以米为单位绘制。
（2）报审方案应采用简单实体绘图，如：多义线、单线、圆、弧等，不应采用复杂实体，如：椭圆、样条曲线、组等；不得出现重复线、零长线、带高度线和带厚度线等。
（3）用地边界、规划界线和绿化控制线须闭合；（4）总图和分图中的“地块控制指标表”应按以下格式填写。
同时，为方便审查，还需提供与总图一致的Excel格式“地块控制指标表”电子文档一份。
注：用地适建范围列入备注中（5）规划信息的标注及指标应按以下要求填写：2、控规图形规整应满足以下要求：（1）不得将无关实体绘制在专项图层内;确保一类专项实体只在一个图层上出现；对软件生成的实体不得进行图面自然属性的修改，如修改层、修改颜色、修改线型、编辑属性、炸碎、成组等。
（2）所有规划要素均必须定义属性，各类专业实体的属性项应严格按照《东莞市控制性详细规划的数据入库标准》的要求填写。
（3）所有规划要素的区域名称属性必须定义。
（4）管线定义时对不同管径、坡度的管线要断开分别定义；道路定义时对不同横断面的道路要断开分别定义；建筑退缩红线定义时对不同退缩距离的退缩红线要断开分别定义。
（5）规整后一个完整的控规Dwg成果应包含以下必备图层，可选图层应根据控规的实际情况确定：注一：“用地边界层”采用一种类型的地块独占一个图层的原则，且区分子类与细类。
“用地边界层”由“用地边界”和“用地填充”两部分构成，“用地边界层”命名为“A-用地类型”，“用地填充层”命名为“H-用地类型”。

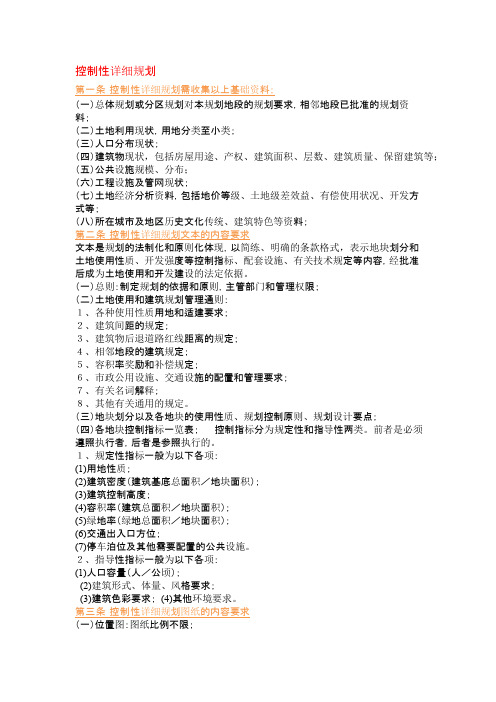

控制性详细规划图纸成果及xx要求（一）规划用地位置图（区位图）（比例不限）标明规划用地在城市中的地理位置，与周边主要功能区的关系，以及规划用地周边严重的道路交通设施、线路及地区可达性状况。
（二）规划用地现状图（1：2000）标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。
1．“土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等，用地分至小类。
2．“人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。
3．“建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。
4．“公共服务设施、市政用地设施现状标明规划区内及对规划区域有巨大影响的周边地区现有公共服务设施（包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑）类型、位置、登记、规模等，道路交通网络、给水电力等市政工程设施、管线的分布情况等。
（三）土地使用规划图规划各类用地的界限，规划用地的分类和性质、道路网络布局，公共设施位置；须在现状地形图上标明各类用地的性质、界线和地块编号，道路用地的规划布局结构，表明市政设施、公用设施的位置、登记、规模，以及主要规划控制指标。
（四）道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线，各地块室外地坪规划标高；1．“道路交通规划图在现状地形图上，标明规划区内道路系统与区外道路系统的衔接关系，确定区内各级道路红线宽度、道路线形、走向，标明道路控制点坐标和标高、坡度、缘石半径、曲线半径，严重交叉口渠化设计；轨道交通、铁路走向和控制范围；道路交通设施（包括社会停车场、公共交通及轨道交通站场等）的位置、规模与用地范围。
2．“竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向，各级道路交叉点、转折点的标高、坡度、坡长，标明各地块规划控制标高。
（五）公共服务设施规划图（1：2000）标明公共服务设施位置、类别、等级、规模、分布、服务半径，以及相应建设要求。
![控制性详细规划规范性要求[1]1](https://img.taocdn.com/s1/m/438a8359312b3169a451a466.png)
浙江省控制性详细规划图集编制导则（试行）1 总则1.1目的为加强控制性详细规划编审工作，完善控制性详细规划备案制度，提高控制性详细规划的应用和实施水平，根据《中华人民共和国城乡规划法》和《城市规划编制办法》，结合我省实际，制定本导则。
1.2适用范围本省行政区域内设市城市和县城，适用本导则。
其它建制镇控制性详细规划的编制，可参照执行。
1.3内容要求各地应按照《中华人民共和国城乡规划法》，尽快推进控制性详细规划全覆盖工作，在此基础上，整合编制控制性详细规划成果图集。
控制性详细规划图集的编制应体现控制性详细规划对城市建设用地规划与管理全覆盖的要求，在合理划分控制性详细规划编制单元的基础上进行。
控规图集的编制工作要体现与总体规划的深化相接合，与城乡规划法实施相结合，与规划电子信息资料库建设相结合，与规划成果报备和档案管理相结合，与阳光规划市民参与相结合。
2 控规编制单元划分2.1控规编制单元划分的范围为更好的规范控规编制，实现控制性详细规划在城市规划区或规划建设用地范围内的全覆盖，应合理划分控规编制单元，作为组织控制性详细规划编制的基础。
控规编制单元的划分范围应依据城市总体规划或县（市）域总体规划确定。
设区市应实现控制性详细规划编制单元在城市规划建设用地范围内的全覆盖，并可适当向外扩大，但不得超过城市规划区范围。
县（市）域总体规划中的中心城区应实现控规编制单元对规划建设用地范围的全覆盖，并可适当向外扩大，但不得超过中心城区规划区范围。
2.2控规编制单元划分的原则控规编制单元原则上根据规划建设用地布局结构、行政街道和社区界线、交通分区的划分界线、自然的地理界线、公共服务设施服务半径，结合已编制的控制性详细规划的范围及规划管理的需要确定。
旧城中心区每个单元的规模一般宜控制在2KM2-4KM2，新城区每个单元的规模一般宜控制在3KM2-9KM2。
2.3控规编制单元划分组织工作控规编制单元由城乡规划行政主管部门根据实际需要组织划分，经论证后确定并纳入城市规划管理系统。
控制性详细规划图怎么做？图则是地块编号图后面对每个地块的具体详细表达和说明，是控制性详细规划最重要的部分。
图则必须包括：1.指北针，比例尺（风玫瑰） 2.位置示意图3.地块控制指标4.图例：5.指导指标：6.图则说明：也可以加上布局示意图（做了平面布局的话）7.正图：在设计的时候很多的细节应该在图面上有.比如：地块界线（红线），建筑后退控制红线，水域蓝线，绿化绿线，高压黑线（有的话），文物保护紫线，机动车禁止开口控制线（120米-150米），机动车出入示意，地块控制点坐标（城镇建设坐标系），转弯半径，控制点高程，标注建筑后退地块界线距离、绿线退让距离，以及地块内配置的配套设施（公共厕所，停车场，垃圾桶等）都应该在图内有明确的数据或图示。
对于控制性指标应该根据各地块的实际情况而不同，比如地块面积小的建筑密度就相对大些，不能死搬一些规划指导书上给的意向指标。
比如《玉溪市城市规划技术规定》（修订版）里规定了各类建设项目绿地率指标表里商品住宅大于等于30%（旧区）大于等于35%（新区），那么地块面积小一点的地块实际开发的过程中公共绿地可能相对较少就可以给个大于等于35%，地段好（比如面水）地块面积相对大绿地率就可以大于等于38%甚至40%。
不要前后冲突：绿地率，建筑密度，道路广场所占面积的冲突。
有的人建筑密度下线40%，绿地率45%，那么道路只有小于等于15%。
这是不太现实的。
道路的比例是有个大概的范围的。
停车位算法：有的人像不同控制图则里怎么能具体算出停车位来。
地块面积乘以建筑密度算出建筑基地面积，乘以平均层高就可以算出建筑面积再换算成每百平方米的停车位不久算出停车位个数来了。
今天早上有的领导说用建筑层数来控制限高，这是不对的，建筑限高要用高度来控制，为什么呢？因为有的开发商钻空没个建筑的层高在验收的时候控制5.2，实际上5.2后面又加层就一层变成了两层。
如果用高度来控制多层20米，在20米范围内可能建出8层来吗？对于图则还有很多值得我们去思考：1.技术逻辑简单化和机械化 2.静态的图则内容与动态的市场需求 3.设计与实施的脱节（不管是机械化的执行还是管理层次的随意变更） 4.控制图则的科学性 5.在历史保护地段中的旧城改造中的运用。
四川省城市控制性详细规划编制技术规定(初稿)1 总则1.1 为了规范四川省城市控制性详细规划的编制，根据《四川省城市控制性详细规划管理办法》和建设部《城市规划编制办法》，特制定本技术规定。
1.2 四川省行政区域内设市城市和县人民政府所在地的城市控制性详细规划的编制、审批和实施，适用本技术规定，镇及各类开发区（？）可参照执行。
1.3 本“技术规定”中所称城市控制性详细规划，是指以经批准的城市总体规划或者城市分区规划为依据，对建设地区的土地使用性质、使用强度、道路、工程管线和配套设施以及空间环境等作出的控制要求和规定。
1.4 控制性详细规划编制的任务1）、为城市规划行政主管部门的行政许可和执法管理提供依据。
2）、确定建设地区的发展标准，土地控制指标及有关配套设施要求，充分保障公众利益。
3）、深化和落实上层次城市规划的内容。
4）、作为下层次规划和设计的依据。
1.5 控制性详细规划的编制除应遵守本技术规定外，还应符合国家及地方现行的有关法律、法规、规范和技术标准的规定。
1.6 本技术规定的最终解释权属四川省建设厅。
2. 控制性详细规划的成果内容2.1 控制性详细规划的成果包括技术文件和法定文件，法定文件包括法定图则和详细图则。
2.1.1、技术文件：是法定文件的编制基础和技术支撑，是对规划内容的详细论证和说明。
技术文件编制的内容和深度应符合建设部《城市规划编制办法》中对于控制性详细规划编制的要求。
2.1.2、法定图则：是以控制性详细规划的强制性内容为主的文件，具有强制性实施的约束力，是公众对规划实施进行监督的依据。
2.1.3、详细图则：是法定图则的深化和落实，是规划管理部门落实法定图则的详细文件，是规划实施和管理的依据。
3. 法定图则的内容深度及成果要求3.1 法定图则的内容及深度1）、依据总体规划、分区规划及相关专业、专项规划，确定规划范围内各类建设用地的布局。
2）确定城市土地使用性质，按国标《城市用地分类与规划建设用地标准》（GBJ137-90）对用地进行大、中、小类相结合的划分，并规定兼容性质，对土地使用强度进行控制（含高度、密度、容积率等）。
城市规划制图标准一、引言城市规划制图是城市规划工作中非常重要的一部份，通过制图可以直观地展示城市的发展规划和布局。
本文旨在制定城市规划制图的标准格式，以确保制图的准确性和一致性。
二、制图要求1. 图幅和比例：- 城市总体规划图：采用A0纸张，比例为1:1000或者1:2000。
- 分区规划图：采用A1纸张，比例为1:200或者1:500。
- 控制性详细规划图：采用A2纸张，比例为1:100或者1:200。
2. 图面内容：- 城市总体规划图：包括城市范围、道路网络、绿地系统、建造用地分布等主要内容。
- 分区规划图：包括分区范围、道路布局、绿地分布、用地性质等主要内容。
- 控制性详细规划图：包括用地界线、道路宽度、建造高度、绿地比例等主要内容。
3. 符号标注：- 采用国家规定的城市规划符号标准，确保符号的统一和规范。
- 符号应清晰可辨，大小适中，颜色鲜明。
4. 文字说明：- 文字应使用规范的字体和大小，确保清晰可读。
- 文字说明应简洁明了，突出重点信息。
- 文字说明的位置应与图形相对应，方便理解。
5. 图件罗列：- 图件应按照规定的顺序罗列，便于查阅和比对。
- 图件之间应留有足够的间距，避免混淆和重叠。
6. 辅助图件：- 可根据需要添加辅助图件，如示意图、立面图等，以增强图件的表达能力。
三、制图流程1. 数据采集和整理：- 采集城市规划相关的数据，包括地形地貌、土地利用、交通网络等。
- 对数据进行整理和分类，准备制图所需的基础数据。
2. 制定制图方案：- 根据规划要求和目的，确定制图的内容和形式。
- 设计图件的罗列和比例，确保图件之间的关联性和一致性。
3. 绘制底图：- 根据采集到的地理信息数据，绘制城市的底图。
- 底图应包括地形地貌、道路网络、河流湖泊等基本地理要素。
4. 添加规划要素：- 根据规划要求，将各项规划要素添加到底图中。
- 包括用地分布、建造布局、交通规划等要素。
5. 标注符号和文字：- 根据国家规定的城市规划符号标准，标注各项规划要素。
c绘图标准及出图规范 The Standardization Office was revised on the afternoon of December 13, 2020内容摘要:一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式一、总则1、工作目标规范化——有效提高建筑设计的工作质量；标准化——提高建筑设计的工作效率；网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；建筑设计统一说明；建筑构造统一说明；建筑定位图；平面图；立面图；剖面图；楼梯详图；建筑详图；门窗详图。
结构专业：结构设计总说明，基础布置图，剪力墙编号及剪力墙表，梁配筋图，板配筋图，楼梯图，大样图3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体建筑用途字型字高宽高比：图纸名称中文 10mm图纸名称比例中文 7mm说明文字标题中文 4.0mm标注文字中文 3.5mm说明文字中文 3.5mm总说明中文 64f 5.0mm标注尺寸西文 3.0mm结构用途字型字高宽高比：图纸名称中文 10mm图纸名称比例中文 7mm说明文字标题中文 4.0mm标注文字中文 3.5mm说明文字中文 3.5mm总说明中文 64f 5.0mm标注尺寸西文 3.0mm注：中西文比例设置为1：，说明文字一般应位于图面右侧。
字高为打印出图后的高度。
控制性详细规划C制图要求规定TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-控制性详细规划C A D制图要求规定一、图幅要求控规成果统一采用A0或A0加长幅面，标准A0图幅的外框线尺寸为1189mm（宽）×841mm（高），电子数据单位为2378×1682（1：2000）。
图幅的加长应是标准图幅的八分之一的整数倍，如下表：加长倍数图纸尺寸电子图框尺寸A0 1189×841 （1189×841）×KA0+1/8 1338×841 （1338×841）×KA0+2/8 1487×841 （1487×841）×KA0+3/8 1635×841 （1635×841）×KA0+4/8 1784×841 （1784×841）×K………………注：K为比例系数，1：1000为1，1：2000为2，……。
二、字体要求1、字体及字型：全套控规电子文档的字体原则上只允许以下5种设置，除此五种字体外，图中不应出现其它字体名称。
序号字体名称（text style name）字型名称（font name）用途1 Standard 宋体（黑体）限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名（单位名称、河流）、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字 Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注：可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时，字体名称应取为“黑体0、宋体0，楷体0”，相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小：标题：大标题字高25K～30K；小标题字高15K～20K；图名字高15K；字宽根据图面构图自定。
图例：图例字高5K，字宽（特殊情况自定）。
路名：正图路名字高3K～5K；附加图（如结构图、区位图等）字高为2K～3K；字宽建议。
地名：正图地名字高4K～6K；附加图字高为2K～3K。
说明：说明字高～5K（特殊情况可为3K）；字宽为（特殊情况可再小）。
比例及比例尺：比例字体采用“英文数字”，字高10K；字宽为1；位于风玫瑰下方。
比例尺字体采用“英文数字”，字高4K，字宽为。
工程参数标注：字体为“英文数字”，字高为3～，字宽为。
其他：图中大面积出现的字体字高宜为4K左右（纸质图纸实际字高约为5mm ）；其余个别特殊字体大小根据图面构图自定。
三、图纸构图要求图纸采用横向或竖向两种图幅。
1、总体要求规划位置示意图、相关表格、要点说明、图例等信息集中依次布置在图纸右侧或下部。
宽度方向宜和图签对齐（横图），高度可根据需要调整（一般控制在10—30cm）。
标题宜以横排方式布置于图纸左上方（竖派排时靠左侧布置），风玫瑰、比例及比例尺一般置于右上方（规划位置示意图左侧）。
其他附加表格、分析图等结合整体构图灵活布置。
2、各专业图纸要求综合现状图和用地布局图：规划位置示意图、用地统计表、要点说明、图例应从上至下或从左至右依次排列于图纸右侧或下部（竖图）。
规划结构图及其他分析图、居住（小）区规划配套公共服务设施一览表等可结合构图置于图纸中适当位置（或另起一行排列）。
土地利用控制规划图：规划位置示意图、地块编码检索图、要点说明、相关资料一览表、图例应从上至下或从左至右依次排列于图纸右侧或下部（竖图）。
住宅用地控制指标统一规定表、配套设施规模一览表等可置于图纸中适当位置（或另起一行排列）。
道路工程规划图：规划位置示意图、规划道路一览表、相关资料一览表、要点说明、图例应从上至下或从左至右排列于图纸右侧或下部（竖图）。
规划道路横断面图可置于图纸中适当位置。
管线工程规划图：规划位置示意图、市政基础设施一览表、相关资料一览表、要点说明、图例应从上至下或从左至右排列于图纸右侧或下部（竖图）。
规划道路管线横断面图可位于图中适当地方。
四、图层要求全套控规电子文档应图层分为三类：附加图层、公共图层、各专业图层。
图层命名以中英文混编为主，尽可能规范、简洁、清晰。
1、附加图层控规电子文档应具备以下附加图层，以便对规划范围线以外的图面信息进行分类管理。
附加图层前加“0”，以便分类管理。
序号层名颜色线型备注1 0表格 White Continuous 指图中除地块控制指标表以外的所有表格2 0位置示意图 White Continuous3 0说明 White Continuous4 0图例 Yellow Continuous5 0图框 Yellow Continuous6 0规划范围线 250 Acad-iso05W1007 0其他 White Continuous 用于布局图的各种分析图、土地利用控制规划图的地块编码检索图等2、公共图层控规电子文档应具备以下公共图层，以便规范各专业规划公共信息。
公共图层前加“1”，以便分类管理。
序号层名颜色线型备注1 1道路红线 RedMagenta（现状） Continuous2 1道路中线 White Center 线型比为10K3 1宽度标注 White Continuous4 1人行道 Yellow Continuous 含跨线桥等5 1高压线 Magenta Line-d 包括高压线名称，线型比为6 1河流-岸线 Cyan Continuous 指河流岸线（河堤线），线宽7 1河流-水面 254 Continuous 指河流水面填充8 1名称 White Continuous 指地名、道路名称、单位名称等9 1铁路 Magenta Continuous 间断线型为Dashed，线型比为K10 1地块界线 White8（工程） Dashedx2 线型比为10K，线宽10 1地铁线 Magenta Tracks 线型比为11 1地铁控制线 White Dashed 线型比为，线宽为……3、各专业图层综合现状图和用地布局规划图：除附加图层和公共图层以外，图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 B-R21 Yellow Continuous 封闭Poline线，统计数据用2 B-R22 Magenta Continuous 封闭Poline线，统计数据用3 B-R24 Green Continuous 封闭Poline线，统计数据用4 B-C Magenta Continuous 封闭Poline线，统计数据用5 B-M Blue Continuous 封闭Poline线，统计数据用6 B-W Blue Continuous 封闭Poline线，统计数据用7 B-T White Continuous 封闭Poline线，统计数据用8 B-S 8 Continuous 封闭Poline线，统计数据用9 B-U Blue Continuous 封闭Poline线，统计数据用10 B-G Green Continuous 封闭Poline线，统计数据用11 B-D White Continuous 封闭Poline线，统计数据用12 B-E 根据各中类用地区别设置 Continuous 封闭Poline线，统计数据用……13 居住-R21 Yellow Continuous Hatch图案填充14 居住-R22 Magenta Continuous Hatch图案填充15 居住-R24 Green Continuous Hatch图案填充16 公建-C Magenta Continuous Hatch图案填充17 工业-M Blue Continuous Hatch图案填充18 仓储-W Blue Continuous Hatch图案填充19 交通-T White Continuous Hatch图案填充20 道路-S 8 Continuous Hatch图案填充21 市政-U Blue Continuous Hatch图案填充22 绿地-G Green Continuous Hatch图案填充23 特殊-D White Continuous Hatch图案填充24 其他-E 根据各中类用地区别设置 Continuous Hatch图案填充……25 设施-工程 White Continuous26 设施-建筑 White Continuous……土地利用控制规划图：除附加图层和公共图层以外，图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 地块指标表 White Continuous 指地块指标表表格及文字内容2 设施-市政 White Continuous3 设施-建筑 White Continuous4 禁止机动车开口线 251 Continuous 有特别要求时才表达。
线宽1K，偏离红线距离为。
5 居住-R22 253 Continuous Hatch实体填充6 居住-R24 Green Continuous Hatch图案填充7 绿地-G Green Continuous Hatch图案填充……道路工程规划图：除附加图层和公共图层以外，图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 设施-市政 White Continuous2 坐标 Magenta Continuous3 方位角 White Continuous4 切角 Magenta Continuous5 道路断面 White Continuous6 禁止机动车开口线 251 Continuous 有特别要求时才表达。
线宽1K，偏离红线距离为。
7 待定道路 Blue Continuous8 交通-T White Continuous Hatch图案填充9 道路-S 8 Continuous Hatch图案填充10 绿地-G12 Green Continuous Hatch图案填充11 绿地-G22 Green Continuous Hatch图案填充……管线工程规划图：除附加图层和公共图层以外，图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 设施-市政 White Continuous2 管线-污水 White Line-w 线宽3 管线-雨水 Green Line-y 线宽4 管线-上水 Blue Line-s 线宽5 管线-燃气 Cyan Line-q 线宽6 管线-电力 Magenta Line-d 线宽7 管线-通讯 Yellow Line-x 线宽8 管线-污水X White Line-w 现状管线，线宽9 管线-雨水X Green Line-y 现状管线，线宽10 管线-上水X Blue Line-s 现状管线，线宽11 管线-燃气X Yellow Line-q 现状管线，线宽12 管线-电力X Magenta Line-d 现状管线，线宽13 管线-通讯X Yellow Line-x 现状管线，线宽14 道路断面 White Continuous15 市政-U 253 Continuous Hatch实体填充……五、图例及设施要求各类用地的图案填充必须采用统一的标准（详见附表）。
