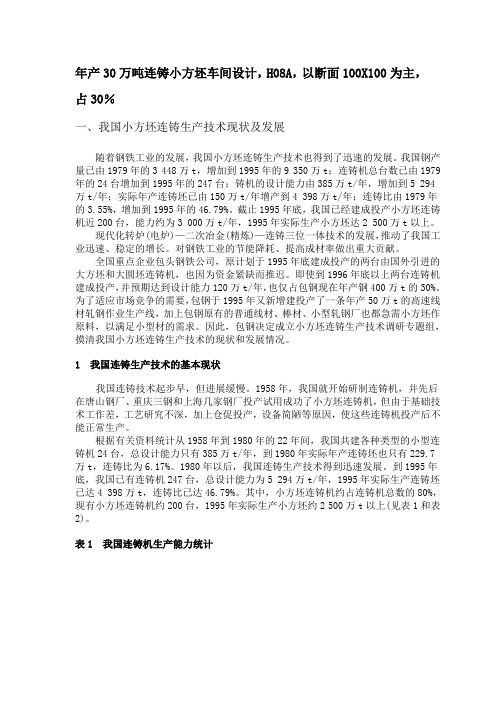

年产30万吨连铸小方坯车间设计，H08A，以断面100X100为主，占30％一、我国小方坯连铸生产技术现状及发展随着钢铁工业的发展，我国小方坯连铸生产技术也得到了迅速的发展。
我国钢产量已由1979年的3 448万t，增加到1995年的9 350万t；连铸机总台数已由1979年的24台增加到1995年的247台；铸机的设计能力由385万t/年，增加到5 294万t/年；实际年产连铸坯已由150万t/年增产到4 398万t/年；连铸比由1979年的3.55%，增加到1995年的46.79%。
截止1995年底，我国已经建成投产小方坯连铸机近200台，能力约为3 000万t/年，1995年实际生产小方坯达2 500万t以上。
现代化转炉(电炉)—二次冶金(精炼)—连铸三位一体技术的发展，推动了我国工业迅速、稳定的增长。
对钢铁工业的节能降耗、提高成材率做出重大贡献。
全国重点企业包头钢铁公司，原计划于1995年底建成投产的两台由国外引进的大方坯和大圆坯连铸机，也因为资金紧缺而推迟。
即使到1996年底以上两台连铸机建成投产，并预期达到设计能力120万t/年，也仅占包钢现在年产钢400万t的30%。
为了适应市场竞争的需要，包钢于1995年又新增建投产了一条年产50万t的高速线材轧钢作业生产线，加上包钢原有的普通线材、棒材、小型轧钢厂也都急需小方坯作原料，以满足小型材的需求。
因此，包钢决定成立小方坯连铸生产技术调研专题组，摸清我国小方坯连铸生产技术的现状和发展情况。
1 我国连铸生产技术的基本现状我国连铸技术起步早，但进展缓慢。
1958年，我国就开始研制连铸机，并先后在唐山钢厂、重庆三钢和上海几家钢厂投产试用成功了小方坯连铸机，但由于基础技术工作差，工艺研究不深，加上仓促投产，设备简陋等原因，使这些连铸机投产后不能正常生产。
根据有关资料统计从1958年到1980年的22年间，我国共建各种类型的小型连铸机24台，总设计能力只有385万t/年，到1980年实际年产连铸坯也只有229.7万t，连铸比为6.17%。
2024年板坯连铸市场分析现状简介本文将对板坯连铸市场的现状进行分析，包括市场规模、发展趋势、主要竞争对手和市场机会等方面的内容。
市场规模目前，板坯连铸市场规模庞大。
据统计，2019年全球板坯连铸产量达到XX万吨，预计未来几年将保持稳定增长。
中国是全球最大的板坯连铸市场，占据全球板坯连铸产量的XX%。
而其他地区如欧洲、北美和亚太地区也表现出了不俗的市场份额。
发展趋势随着技术的不断进步和行业的发展，板坯连铸市场呈现出以下几个发展趋势：1. 技术升级板坯连铸技术在过去几年取得了显著进展。
新一代板坯连铸装备的问世，使得生产效率得到提升，产品质量得到保障。
随着技术的进一步升级，板坯连铸市场将迎来更多的发展机遇。
2. 节能减排随着环保意识的普及和环境法规的加强，节能减排已成为全球关注的焦点。
板坯连铸技术相较于传统冶炼方法具有较低的能耗和排放量，成为行业的热门选择。
因此，在未来市场中，节能减排将成为板坯连铸企业的一大优势。
3. 国际竞争加剧随着全球化的进程加速推进，板坯连铸市场的竞争也日趋激烈。
国际知名钢铁企业纷纷涉足板坯连铸领域，并通过技术创新和品质提升来拓展市场份额。
国内企业需要提升自身的技术实力和产品质量，以在激烈的市场竞争中保持竞争优势。
主要竞争对手目前，板坯连铸市场的主要竞争对手有以下几家企业：1. 某知名钢铁企业该企业拥有先进的板坯连铸技术和设备，产品质量稳定可靠，市场占有率较高。
同时，该企业积极进行产品创新和技术研发，不断提升市场竞争力。
2. 某国内企业这家企业在国内市场拥有较高的知名度和市场份额。
虽然其技术实力稍逊于国际知名企业，但通过价格优势和客户服务的改进，仍然能在国内市场保持一定竞争力。
3. 某新兴企业这家企业是新兴板坯连铸企业中的领军者，凭借创新的技术、优质的产品和良好的客户关系，迅速崛起并获得一定市场份额。
未来，该企业有望在市场中取得更大突破。
市场机会板坯连铸市场存在着一些机会值得关注：1. 基建投资增加随着各国基础设施建设的不断推进，对板坯连铸的需求也将随之增加。
钢轧一体化生产暨热送热装调研报告在钢铁生产流程中，炼钢、连铸、热轧都是不可缺少的三大关键工序。
它们之间呈现顺序加工关系，不仅存在物流平衡和资源平衡问题，而且由于高温作业，还存在着能量平衡和时间平衡问题。
钢水要保质保量并按一定节奏送交连铸工序，以实现更多炉次的连连铸；连铸高温坯的运送要与热轧的轧制计划有机结合，争取更高的装炉温度和热装比。
这就要求将这三道工序视为一个整体，实现一体化管理，做到前后工序计划同步化，物流运行准时化，充分利用高温坯的潜热，取消或减少再加热过程，降低能耗，减少烧损，缩短生产周期，减少在制品库存，增加企业效益和市场竞争力。
一、钢轧一体化生产组织的基本内容1、钢轧一体化生产组织的涵义所谓钢轧一体化生产组织，就是基于热送热装生产工艺的发展，把炼钢和轧制两大生产环节综合考虑，优化设定热轧带钢生产的模式，最终目的是实现企业效益最大化。
与传统的生产方式相比，一体化生产方式统一计划，统一调度，统一制定“列车时刻表”，使物流连续高效运作，缩短了生产流程，降低了能源消耗，减少了库存，提高了产品质量和成材率。
日本的Kawasaki钢铁公司采用一体化生产方式之后，板坯在炉的加热时间大大缩短，能耗大大降低；日本的Kobe钢厂采用一体化生产方式之后，板坯库存减少了10,000吨。
因而，一体化生产方式已经成为全世界钢铁企业的发展趋势。
2、钢轧生产工序的连接方式就炼钢与连铸工序的衔接问题，其核心是如何提高连连铸的炉数。
由于连铸对钢水的成分、温度和到达时间有着严格的要求，因此局部的一体化管理早就引起人们的重视，各钢铁公司将炼钢车间与连铸车间放在同一厂内，就从生产指挥和过程控制上为一体化管理创造了良好的条件。
而连铸与热轧工序之间的连接问题，除包括物流的衔接外，还包括温度的衔接问题，一般有如下四种形式（见图1）：图1：连铸与热轧工序间的四种连接方式（1）CC-CCR，连铸-冷坯装炉轧制，简称冷装。
连铸坯因种种原因无法在高温情况下送入热轧加热炉，只好送到板坯库堆放，根据轧制计划的需要，一定时间后再由库中吊至炉前辊道，装炉加热。
摘要高效连铸通常定义为五高：即整个连铸坯生产过程是高拉速、高质量、高效率、高作业率、高温铸坯。
本设计的容主要包括简单的介绍了我国与世界铸钢技术的发展轨迹与未来连铸技术的发展方向。
简单的介绍连铸机机型特点与选择使用的方法。
本设计主要是从提高连铸机拉速和提高连铸机作业率两方面着手。
从而提高连铸机设备的坚固性、可靠性和自动化水平，达到长时间的无故障在线作业，提高连铸机作业率水平。
连铸工序采用多项先进技术，使得单线布置紧凑，使产品质量、生产成本、生产效率得到了优化。
关键词：连铸机型方坯连铸铸坯质量结晶器优化AbstractEfficient continuous casting is usually defined as five high : that the entire billet production process is high speed 、high quality 、 high efficiency、high operating rates. High temperature slab.The design covers the brief introduction to China and the world steel technology development path and future direction of continuous casting technology. Brief characteristics of continuous casting machine models and select the method used. This design is mainly to increase speed and improve the continuous casting machine continuous casting machine of two aspectsContinuous casting machine equipment to enhance the robustness, reliability and automation level, to achieve long trouble-free online operations and increase the rate of horizontal continuous casting machine operation. Continuous casting process uses a combination of advanced technology, making single compact layout, product quality, production costs, production efficiency has been optimized.Key words: continuous casting billet Slab qualityMold Optimization目录摘要IABSTRACT II第一章绪论11.1连续铸钢技术简介11.2世界连铸技术的发展11.3连续铸钢的优越性71.3.1传统连铸进入工业成熟期的技术发展71.3.2连续铸钢技术的最新发展与未来81.4我国铸钢技术的开发与应用12第二章连铸机的机型和特征142.1连铸机的机型和特点142.2连铸机的结构特征162.3连铸机机型的选择17第三章总体设计183.1总体方案的确立183.2弧形连铸机总体设计计算与确定183.2.1铸坯断面193.2.2冶金长度（液心长度）203.2.3拉坯速度233.2.4连铸机生产能力的计算263.2.5连铸机生产能力的计算273.2.6校核铸坯是否完全凝固283.2.7带液一点矫直的可能性293.2.8连铸机流数的计算30第四章振动装置设计与计算314.1结晶器的振动参数314.2振动机构的驱动功率（P）334.2.1振动总负荷334.2.2动负荷334.2.3驱动功率P的计算34第五章 PROENGINEER软件简介34PROE的简介：34第六章结论41参考文献43附录45致48第一章绪论1.1 连续铸钢技术简介连续铸钢是一项把钢水直接浇铸成形的节能新工艺，它具有节省工序、缩短流程，提高金属收得率，降低能量消耗，生产过程机械化和自动化程度高，钢种扩大，产品质量高等许多传统模铸技术不可比拟的优点。

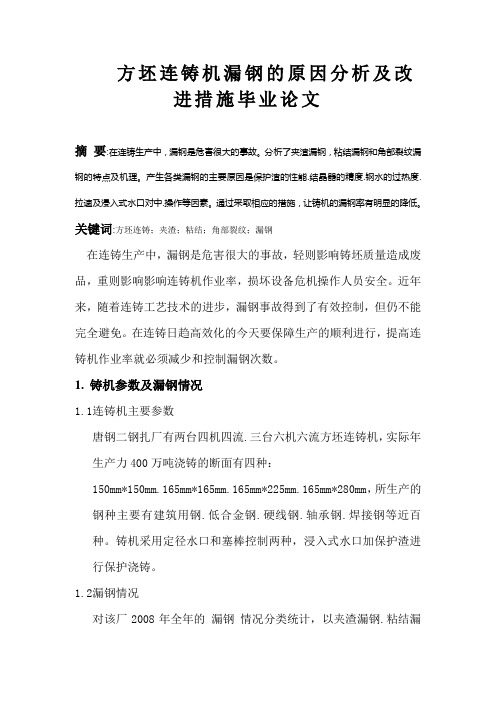

方坯连铸机漏钢的原因分析及改进措施毕业论文摘要:在连铸生产中，漏钢是危害很大的事故。
