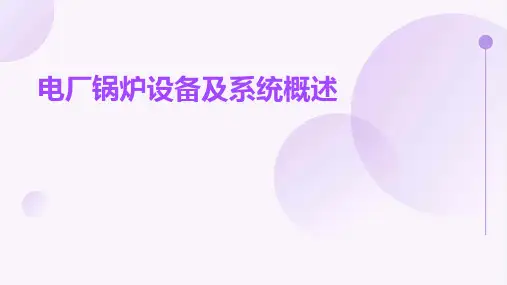

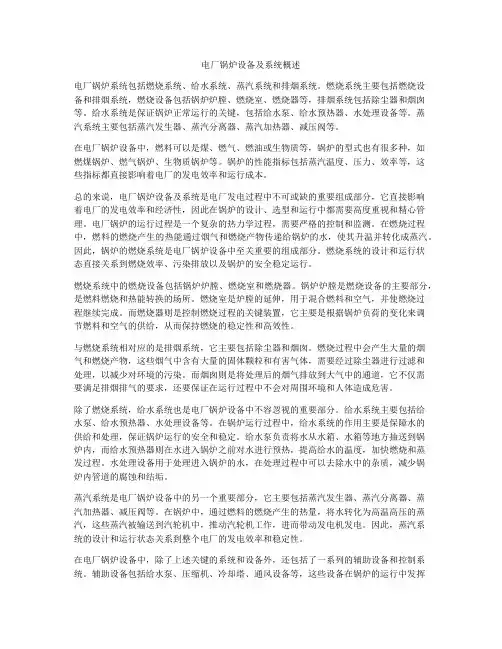

电厂锅炉设备及系统概述

电厂锅炉设备及系统概述电厂锅炉系统包括燃烧系统、给水系统、蒸汽系统和排烟系统。

燃烧系统主要包括燃烧设备和排烟系统，燃烧设备包括锅炉炉膛、燃烧室、燃烧器等，排烟系统包括除尘器和烟囱等。

给水系统是保证锅炉正常运行的关键，包括给水泵、给水预热器、水处理设备等。

蒸汽系统主要包括蒸汽发生器、蒸汽分离器、蒸汽加热器、减压阀等。

在电厂锅炉设备中，燃料可以是煤、燃气、燃油或生物质等，锅炉的型式也有很多种，如燃煤锅炉、燃气锅炉、生物质锅炉等。

锅炉的性能指标包括蒸汽温度、压力、效率等，这些指标都直接影响着电厂的发电效率和运行成本。

总的来说，电厂锅炉设备及系统是电厂发电过程中不可或缺的重要组成部分，它直接影响着电厂的发电效率和经济性，因此在锅炉的设计、选型和运行中都需要高度重视和精心管理。

电厂锅炉的运行过程是一个复杂的热力学过程，需要严格的控制和监测。

在燃烧过程中，燃料的燃烧产生的热能通过烟气和燃烧产物传递给锅炉的水，使其升温并转化成蒸汽。

因此，锅炉的燃烧系统是电厂锅炉设备中至关重要的组成部分。

燃烧系统的设计和运行状态直接关系到燃烧效率、污染排放以及锅炉的安全稳定运行。

燃烧系统中的燃烧设备包括锅炉炉膛、燃烧室和燃烧器。

锅炉炉膛是燃烧设备的主要部分，是燃料燃烧和热能转换的场所。

燃烧室是炉膛的延伸，用于混合燃料和空气，并使燃烧过程继续完成。

而燃烧器则是控制燃烧过程的关键装置，它主要是根据锅炉负荷的变化来调节燃料和空气的供给，从而保持燃烧的稳定性和高效性。

与燃烧系统相对应的是排烟系统，它主要包括除尘器和烟囱。

燃烧过程中会产生大量的烟气和燃烧产物，这些烟气中含有大量的固体颗粒和有害气体，需要经过除尘器进行过滤和处理，以减少对环境的污染。

而烟囱则是将处理后的烟气排放到大气中的通道，它不仅需要满足排烟排气的要求，还要保证在运行过程中不会对周围环境和人体造成危害。

除了燃烧系统，给水系统也是电厂锅炉设备中不容忽视的重要部分。

给水系统主要包括给水泵、给水预热器、水处理设备等。

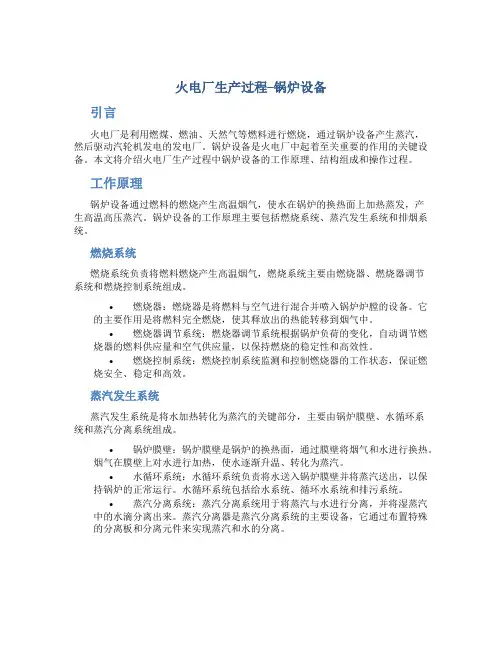

火电厂生产过程–锅炉设备引言火电厂是利用燃煤、燃油、天然气等燃料进行燃烧，通过锅炉设备产生蒸汽，然后驱动汽轮机发电的发电厂。

锅炉设备是火电厂中起着至关重要的作用的关键设备。

本文将介绍火电厂生产过程中锅炉设备的工作原理、结构组成和操作过程。

工作原理锅炉设备通过燃料的燃烧产生高温烟气，使水在锅炉的换热面上加热蒸发，产生高温高压蒸汽。

锅炉设备的工作原理主要包括燃烧系统、蒸汽发生系统和排烟系统。

燃烧系统燃烧系统负责将燃料燃烧产生高温烟气，燃烧系统主要由燃烧器、燃烧器调节系统和燃烧控制系统组成。

•燃烧器：燃烧器是将燃料与空气进行混合并喷入锅炉炉膛的设备。

它的主要作用是将燃料完全燃烧，使其释放出的热能转移到烟气中。

•燃烧器调节系统：燃烧器调节系统根据锅炉负荷的变化，自动调节燃烧器的燃料供应量和空气供应量，以保持燃烧的稳定性和高效性。

•燃烧控制系统：燃烧控制系统监测和控制燃烧器的工作状态，保证燃烧安全、稳定和高效。

蒸汽发生系统蒸汽发生系统是将水加热转化为蒸汽的关键部分，主要由锅炉膜壁、水循环系统和蒸汽分离系统组成。

•锅炉膜壁：锅炉膜壁是锅炉的换热面，通过膜壁将烟气和水进行换热。

烟气在膜壁上对水进行加热，使水逐渐升温、转化为蒸汽。

•水循环系统：水循环系统负责将水送入锅炉膜壁并将蒸汽送出，以保持锅炉的正常运行。

水循环系统包括给水系统、循环水系统和排污系统。

•蒸汽分离系统：蒸汽分离系统用于将蒸汽与水进行分离，并将湿蒸汽中的水滴分离出来。

蒸汽分离器是蒸汽分离系统的主要设备，它通过布置特殊的分离板和分离元件来实现蒸汽和水的分离。

排烟系统排烟系统用于将燃烧后产生的烟气排出锅炉并净化处理，保护环境。

排烟系统主要包括烟囱、脱硫装置和除尘装置。

•烟囱：烟囱是将锅炉烟气排出到大气中的通道。

烟囱一般高度较高，以保证烟气能够迅速排出，并减少对周围环境的影响。

•脱硫装置：脱硫装置主要用于减少烟气中的二氧化硫排放，防止酸雨的产生。

常见的脱硫方法有石灰石石膏法、湿法石膏法等。

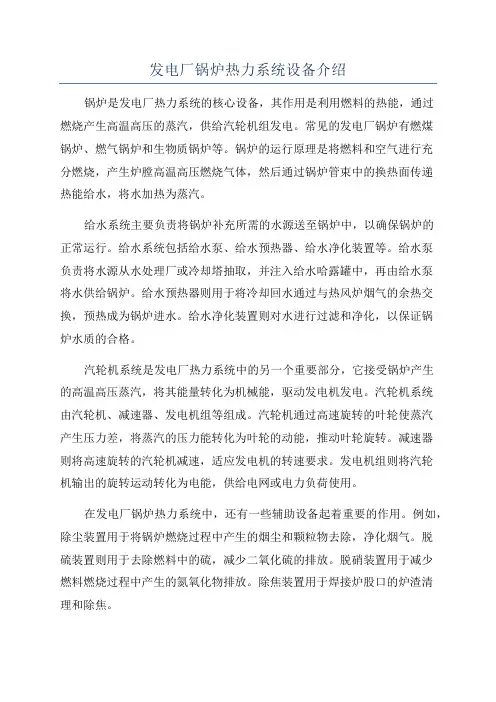

发电厂锅炉热力系统设备介绍锅炉是发电厂热力系统的核心设备，其作用是利用燃料的热能，通过燃烧产生高温高压的蒸汽，供给汽轮机组发电。

常见的发电厂锅炉有燃煤锅炉、燃气锅炉和生物质锅炉等。

锅炉的运行原理是将燃料和空气进行充分燃烧，产生炉膛高温高压燃烧气体，然后通过锅炉管束中的换热面传递热能给水，将水加热为蒸汽。

给水系统主要负责将锅炉补充所需的水源送至锅炉中，以确保锅炉的正常运行。

给水系统包括给水泵、给水预热器、给水净化装置等。

给水泵负责将水源从水处理厂或冷却塔抽取，并注入给水哈露罐中，再由给水泵将水供给锅炉。

给水预热器则用于将冷却回水通过与热风炉烟气的余热交换，预热成为锅炉进水。

给水净化装置则对水进行过滤和净化，以保证锅炉水质的合格。

汽轮机系统是发电厂热力系统中的另一个重要部分，它接受锅炉产生的高温高压蒸汽，将其能量转化为机械能，驱动发电机发电。

汽轮机系统由汽轮机、减速器、发电机组等组成。

汽轮机通过高速旋转的叶轮使蒸汽产生压力差，将蒸汽的压力能转化为叶轮的动能，推动叶轮旋转。

减速器则将高速旋转的汽轮机减速，适应发电机的转速要求。

发电机组则将汽轮机输出的旋转运动转化为电能，供给电网或电力负荷使用。

在发电厂锅炉热力系统中，还有一些辅助设备起着重要的作用。

例如，除尘装置用于将锅炉燃烧过程中产生的烟尘和颗粒物去除，净化烟气。

脱硫装置则用于去除燃料中的硫，减少二氧化硫的排放。

脱硝装置用于减少燃料燃烧过程中产生的氮氧化物排放。

除焦装置用于焊接炉股口的炉渣清理和除焦。

总之，发电厂锅炉热力系统是发电厂正常运行的关键部分。

锅炉热力系统通过将燃料的热能转化为蒸汽能源，驱动汽轮机发电。

同时，给水系统、汽轮机系统和辅助设备等起到辅助运行和保护设备的作用。

只有锅炉热力系统正常运行，发电厂才能持续稳定地发电。

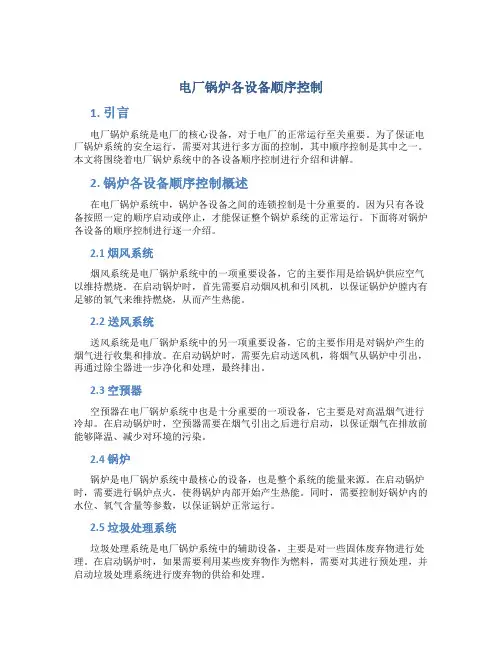

电厂锅炉各设备顺序控制1. 引言电厂锅炉系统是电厂的核心设备，对于电厂的正常运行至关重要。

为了保证电厂锅炉系统的安全运行，需要对其进行多方面的控制，其中顺序控制是其中之一。

本文将围绕着电厂锅炉系统中的各设备顺序控制进行介绍和讲解。

2. 锅炉各设备顺序控制概述在电厂锅炉系统中，锅炉各设备之间的连锁控制是十分重要的。

因为只有各设备按照一定的顺序启动或停止，才能保证整个锅炉系统的正常运行。

下面将对锅炉各设备的顺序控制进行逐一介绍。

2.1 烟风系统烟风系统是电厂锅炉系统中的一项重要设备，它的主要作用是给锅炉供应空气以维持燃烧。

在启动锅炉时，首先需要启动烟风机和引风机，以保证锅炉炉膛内有足够的氧气来维持燃烧，从而产生热能。

2.2送风系统送风系统是电厂锅炉系统中的另一项重要设备，它的主要作用是对锅炉产生的烟气进行收集和排放。

在启动锅炉时，需要先启动送风机，将烟气从锅炉中引出，再通过除尘器进一步净化和处理，最终排出。

2.3 空预器空预器在电厂锅炉系统中也是十分重要的一项设备，它主要是对高温烟气进行冷却。

在启动锅炉时，空预器需要在烟气引出之后进行启动，以保证烟气在排放前能够降温、减少对环境的污染。

2.4 锅炉锅炉是电厂锅炉系统中最核心的设备，也是整个系统的能量来源。

在启动锅炉时，需要进行锅炉点火，使得锅炉内部开始产生热能。

同时，需要控制好锅炉内的水位、氧气含量等参数，以保证锅炉正常运行。

2.5 垃圾处理系统垃圾处理系统是电厂锅炉系统中的辅助设备，主要是对一些固体废弃物进行处理。

在启动锅炉时，如果需要利用某些废弃物作为燃料，需要对其进行预处理，并启动垃圾处理系统进行废弃物的供给和处理。

3. 电厂锅炉各设备顺序控制流程在电厂锅炉系统的运行中，将锅炉各设备按照一定的顺序进行启动和停止非常重要。

下面将对这个过程进行具体的流程介绍。

3.1 启动在锅炉系统启动时，应该按照以下顺序依次启动各设备：1.烟风机和引风机：这两个设备需要尽早启动，以便炉膛中的氧气得到充分补给，维持燃烧。

电厂锅炉原理及设备
电厂锅炉是一种用来将燃料燃烧产生热能的装置，通过循环水来转化热能为蒸汽以供电厂发电使用。

它是电厂中重要的设备之一，其工作原理和组成设备如下：
工作原理：
1. 燃料燃烧：燃料（如煤、天然气、石油等）在锅炉炉膛中燃烧，释放出大量的热能。

2. 加热水：锅炉内的水被加热，形成高温高压蒸汽。

3. 蒸汽发电：高温高压蒸汽通过管道输送至汽轮机，推动汽轮机旋转产生电能。

4. 冷却：蒸汽在汽轮机内放出部分热能后，变为低温低压蒸汽，并通过凝汽器冷却后再次回到锅炉。

组成设备：
1. 炉膛：炉膛是燃料燃烧的空间，通常采用耐高温材料（如耐火砖）构建，以承受高温燃烧。

2. 锅筒：锅筒是存放水的容器，承受高温高压下的热载荷。

通常分为上下两部分，上部为水蒸汽区，下部为水区。

3. 管束：管束是连接锅筒和汽轮机的管道系统，将产生的高温高压蒸汽输送至汽轮机，同时将冷却后的蒸汽回输至锅炉。

4. 空气预热器：空气预热器通过回收烟气中的余热，将进入锅炉的空气预热，提高燃烧效率。

5. 除尘器：除尘器用于去除锅炉燃烧产生的烟尘颗粒，保护环境。

6. 给水系统：给水系统负责补充锅炉内的水分，以保持锅炉内水位稳定。

7. 控制系统：控制系统对锅炉的温度、压力、燃料供给等进行监控和调节，以确保锅炉的安全稳定运行。

总之，电厂锅炉通过燃料燃烧产生热能，将其转化为高温高压蒸汽，再通过汽轮机发电。

同时，锅炉还配备了一系列的辅助设备和控制系统，以保障锅炉的正常工作和安全运行。

电厂锅炉设备及系统概述1. 引言锅炉是电厂的核心设备之一，是转化能源为热能的重要装置。

本文将对电厂锅炉设备及系统进行概述，包括锅炉的定义、分类以及主要组成部分。

2. 锅炉的定义和分类2.1 定义锅炉是将化石能源或可再生能源等燃料燃烧产生的热能通过传导、对流或辐射的方式转化为水等工质的热质的装置。

2.2 分类根据锅炉的用途和工作压力，可以将锅炉分为以下几类：•工业锅炉：用于工业生产过程的热能供应；•动力锅炉：用于发电和机械动力的生产，工作压力较高；•住宅锅炉：用于生活用水供应和供暖，工作压力较低。

3. 锅炉的主要组成部分3.1 炉膛炉膛是锅炉内燃烧燃料产生热能的空间。

炉膛的形状和结构根据不同类型的锅炉而变化，常见的炉膛形式有水平燃烧炉膛、立式燃烧炉膛和宽铺式燃烧炉膛等。

3.2 高温烟气系统高温烟气系统是将锅炉燃烧后产生的烟气进行排放的部分。

主要包括烟囱、引风机和除尘器等设备。

烟囱用于排放烟气，引风机用于将烟气从炉膛引出，而除尘器则是用于净化烟气中的灰尘。

3.3 锅炉水循环系统锅炉水循环系统是将水进行加热、汽化、冷凝和再循环的部分。

主要包括给水系统、蒸汽系统和冷凝系统等设备。

给水系统用于将水送入锅炉，蒸汽系统用于将水转化为蒸汽，而冷凝系统则是将蒸汽冷凝成水再次循环使用。

3.4 燃烧系统燃烧系统是锅炉实现燃料燃烧的部分。

主要包括燃料供给系统、点火系统和燃烧控制系统等设备。

燃料供给系统负责将燃料输送到炉膛中，点火系统用于点燃燃料，而燃烧控制系统则是根据锅炉的负荷和运行状态来调整燃烧过程的。

3.5 辅助系统辅助系统是锅炉运行过程中支持和保障系统正常运行的部分。

主要包括给水处理系统、风机系统、除尘系统和循环水系统等设备。

给水处理系统用于处理锅炉的补给水，风机系统用于提供燃烧所需的氧气，除尘系统用于净化烟气，而循环水系统则是用于循环冷却锅炉的冷却水。

4. 结论本文对电厂锅炉设备及系统进行了概述。

锅炉作为电厂的核心设备，其重要性不言而喻。

火力发电厂生产设备之锅炉引言锅炉作为火力发电厂的重要生产设备之一，在发电过程中起着至关重要的作用。

本文将介绍火力发电厂中锅炉的基本原理、工作流程以及常见的锅炉类型。

锅炉原理锅炉是一种利用燃烧产生热能，并将热能转化为水蒸气或热水的设备。

火力发电厂中的锅炉主要通过燃烧燃料来产生高温高压的蒸汽，蒸汽再通过汽轮机驱动发电机转化为电能。

锅炉工作流程火力发电厂中的锅炉工作流程通常包括以下几个步骤：1.燃料供给：燃料供给是锅炉工作的第一步，火力发电厂中常用的燃料包括煤炭、天然气和油类等。

燃料经过处理后，通过输送系统被送入锅炉中的燃烧室。

2.燃烧过程：在燃烧室中，燃料与空气充分混合，通过点火后发生燃烧反应，产生高温高压的燃烧气体，同时释放大量的热能。

3.高温烟气与水管壁传热：燃烧产生的高温烟气通过锅炉的传热面与水管壁接触，传递热能给水。

水在传热的过程中吸收热量，逐渐升温并转化为蒸汽或热水。

4.出口蒸汽或热水：经过传热后的水转化为高温高压的蒸汽或热水，通过锅炉的出口被送入汽轮机或供热系统中进一步利用。

5.烟气处理：燃烧产生的烟气中含有大量的氮氧化物、二氧化硫等有害物质，需要经过烟气处理系统进行净化，以满足环保要求。

锅炉类型根据不同的工作原理和结构特点，火力发电厂中常见的锅炉类型包括：1.水管锅炉：水管锅炉是一种以水为工作介质的锅炉，其主要特点是水在管内流动，通过管壁与高温烟气进行传热。

水管锅炉结构复杂，热效率高，广泛应用于大型火力发电厂。

2.热风炉：热风炉是一种直接以热风为工作介质的锅炉，其特点是热风与燃料直接接触，燃烧效率高。

热风炉主要用于工业烘干、热处理等领域。

3.燃煤锅炉：燃煤锅炉是指以煤炭为燃料的锅炉，其燃烧效率较高，燃料成本相对较低。

然而，燃煤锅炉会产生大量的污染物，对环境造成严重影响，因此在环境保护意识提高的今天，燃煤锅炉逐渐被淘汰。

4.燃气锅炉：燃气锅炉使用天然气等气体作为燃料，其特点是燃烧效率高，燃烧后产生的污染物较少。

电厂锅炉设备及系统1. 简介锅炉是电厂的核心设备之一，负责将燃料燃烧产生的热能转化为蒸汽能源，并驱动汽轮机发电。

本文将介绍电厂锅炉设备及其相关系统。

2. 锅炉种类2.1 燃煤锅炉燃煤锅炉是最常见的一种锅炉类型，在电厂中广泛应用。

其通过煤炭燃烧产生高温烟气，使水在锅炉内部形成蒸汽。

燃煤锅炉具有动力大、发电效率高的优点，但也会产生大量的二氧化碳等有害气体。

2.2 燃气锅炉燃气锅炉使用天然气或液化石油气等清洁燃料作为能源。

相比燃煤锅炉，燃气锅炉燃烧产生的废气几乎没有污染物排放，对环境更加友好。

2.3 生物质锅炉生物质锅炉利用农作物秸秆、麦秸、木屑等生物质作为燃料进行燃烧。

生物质燃料不仅可以充分利用农业废弃物，而且燃烧后的废气几乎没有污染物排放，具有极高的环保性。

2.4 其他锅炉除了以上几种常见的锅炉类型外，还有一些特殊用途的锅炉。

例如，电厂可能会使用核电锅炉、太阳能锅炉等。

3. 锅炉系统锅炉作为电厂的核心设备，其周围有一系列的辅助系统，以确保锅炉的高效、安全运行。

3.1 进料系统进料系统负责将燃料（如煤炭、天然气、生物质等）供给锅炉燃烧。

其中燃煤锅炉的进料系统可能包括煤炭输送机、煤仓、煤磨机等设备。

3.2 引风系统引风系统通过风机将空气送入炉膛，控制燃烧过程中的氧气含量，以保证燃烧效果和锅炉的安全运行。

3.3 排烟系统排烟系统用于排放燃烧废气，以保证锅炉内部的压力和烟温处于安全范围内。

部分锅炉会在烟气中加装除尘装置，以减少排放的颗粒物和污染物。

3.4 蒸汽系统蒸汽系统是锅炉最重要的输出系统之一。

蒸汽通过输送管路送往汽轮机，驱动汽轮机旋转发电。

3.5 水处理系统水处理系统负责处理锅炉用水，以防止水质对锅炉产生不良影响。

其中包括给水系统、除氧器、水处理设备等。

3.6 控制系统锅炉控制系统是整个锅炉设备的。
