液控单向阀的结构特点及应用

液控单向阀的工作原理1.阀体：阀体是液控单向阀的外壳，一般采用金属材料制造，具有较高的耐压性和耐腐蚀性。

阀体上有多个通道，分别与系统的进口口和出口口相连。

2.阀芯：阀芯是液控单向阀的核心部件，它位于阀体内部，可以在通道的开启和关闭之间进行移动。

阀芯一般采用金属材料制造，具有良好的密封性能。

以球形阀芯为例，当阀芯被压力推动，阀芯就会从背压口关闭进口口，流体无法返回。

当流体从进口口推动阀芯时，阀芯就会离开背压口，流体可以顺畅地从出口口流出。

3.弹簧：弹簧是液控单向阀的控制装置，它的作用是提供所需的阀芯关闭压力。

弹簧通过对阀芯的压力施加，在不受压力推动时将阀芯保持在关闭位置。

1.进口流体：当流体从系统的进口口进入液控单向阀时，流体的压力将推动阀芯。

2.阀芯关闭：当阀芯受到流体压力的推动时，阀芯会移动到背压口，从而关闭进口口。

这种情况下，流体无法从阀体中逆流。

3.弹簧作用：当阀芯关闭了进口口后，弹簧将会施加对阀芯的压力。

这样可以确保阀芯始终处于关闭状态，并防止流体逆流。

4.出口流体：当流体需要从阀体中流出时，流体将会从阀体的出口口流出，阀芯会离开背压口。

这样，流体就可以顺畅地从液控单向阀中流出。

由于液控单向阀的设计和工作原理，它具有以下几个特点：1.防止逆流：液控单向阀可以有效地阻止流体逆流，确保流体沿着所需的方向流动。

2.简化系统：液控单向阀可以减少系统中所需的其他控制装置，使得系统更加简化，降低了成本。

3.快速响应：液控单向阀具有快速响应的特点，可以在短时间内完成通道的开启和关闭，从而提高系统的工作效率。

4.高度可靠：液控单向阀由于结构简单，主要由金属材料制成，具有较高的耐压性和耐腐蚀性，因此具有高度可靠性。

总之，液控单向阀通过结构和设计来实现液压系统中流体的单向流动，防止流体的逆流。

它的工作原理基于阀体、阀芯和弹簧的相互作用，通过流体压力和弹簧压力的调控来控制流体的流向。

液控单向阀具有防止逆流、系统简化、快速响应和高度可靠的特点，广泛应用于工业、农业和交通运输等领域。

内泄式液控单向阀工作原理一、阀体结构与组成内泄式液控单向阀是一种常见的液压控制元件，主要用于控制液体的流动方向。

其基本结构由阀体、阀芯、弹簧和密封件等组成。

阀体通常采用铸铁或钢制成，具有足够的强度和耐腐蚀性。

阀芯是控制液体流动的关键部件，通常由不锈钢或合金钢制成，具有优良的耐腐蚀性和耐磨性。

弹簧是用于复位阀芯的部件，当没有液体压力时，弹簧会将阀芯推回原位。

密封件用于保证阀芯与阀体之间的密封，防止液体泄漏。

二、工作原理内泄式液控单向阀的工作原理是基于液体压力和弹簧力的相互作用。

当液体压力作用于阀芯的一侧时，阀芯会向另一侧移动，从而改变液体的流动方向。

具体来说，当液体的压力高于弹簧的预紧力时，阀芯会向右移动，打开右侧的通道，使液体从左侧流向右侧。

当液体的压力低于弹簧的预紧力时，阀芯会向左移动，关闭右侧的通道，使液体无法从右侧流向左侧。

三、控制流体与操作内泄式液控单向阀的控制流体可以是液体、气体或混合物。

在液压系统中，它通常用于控制液体的流动方向和流量。

操作液控单向阀时，可以通过改变液体的压力或流量来控制阀芯的位置和液体的流动方向。

在操作过程中，需要注意液体的压力和流量是否符合要求，以及阀芯是否处于正确的位置。

四、液控单向阀的功能1.防止液体倒流：液控单向阀可以有效地防止液体倒流，保证液体的正确流动方向。

2.控制流量：通过调节液体的压力和流量，可以控制液体的流动速度和流量，满足不同的工艺需求。

3.保护系统：当液体压力过高时，液控单向阀可以起到保护系统的作用，防止液体对系统造成损坏。

4.简化系统设计：液控单向阀可以简化液压系统的设计，减少元件数量和连接管路，降低成本和维护难度。

五、应用领域内泄式液控单向阀广泛应用于各种液压系统中，如工程机械、航空航天、船舶、冶金等领域。

在工程机械中，液控单向阀用于控制液压油缸的运动方向和速度；在航空航天中，液控单向阀用于控制飞行器的操纵系统和推进系统；在船舶中，液控单向阀用于控制舵机和推进器的运动方向；在冶金领域中，液控单向阀用于控制各种液压设备的运动和工艺流程。

简要说明液控单向阀的工作原理
液控单向阀是一种常用的液压元件，其主要作用是控制流体在液压系统中的流向和压力。

液控单向阀的工作原理是基于阀芯的运动和液体的压力差异，通过开启或关闭阀口，实现流体的单向流动。

本文将详细介绍液控单向阀的工作原理和应用场景。

液控单向阀的组成部分包括阀体、阀芯、弹簧、密封垫、调节螺母等。

其中，阀芯是液控单向阀的核心部件，其运动状态决定了阀口的开启和关闭状态。

当液压系统中的流体流过液控单向阀时，如果液压力大于阀芯上方的弹簧力时，阀芯会向上移动，阀口打开，流体可以自由地通过。

反之，如果液压力小于阀芯上方的弹簧力时，阀芯会向下移动，阀口关闭，流体无法通过。

这样，就实现了流体的单向流动。

液控单向阀的应用场景非常广泛。

在液压系统中，液控单向阀常用于控制液压缸的运动方向和速度，可以实现液压系统的正反转控制、速度控制和压力控制等功能。

此外，液控单向阀还可用于油路中的过滤、调节和保护等方面。

在实际应用中，液控单向阀的选型和安装十分重要。

首先要根据液压系统的要求选择合适的液控单向阀，包括阀口直径、工作压力、流量等参数。

其次，液控单向阀的安装位置和方向也需要严格控制，以确保其正常工作。

液控单向阀是液压系统中不可缺少的重要元件。

了解其工作原理和应用场景，可以帮助我们更好地理解液压系统的运行机制，从而更好地进行系统设计和维护。

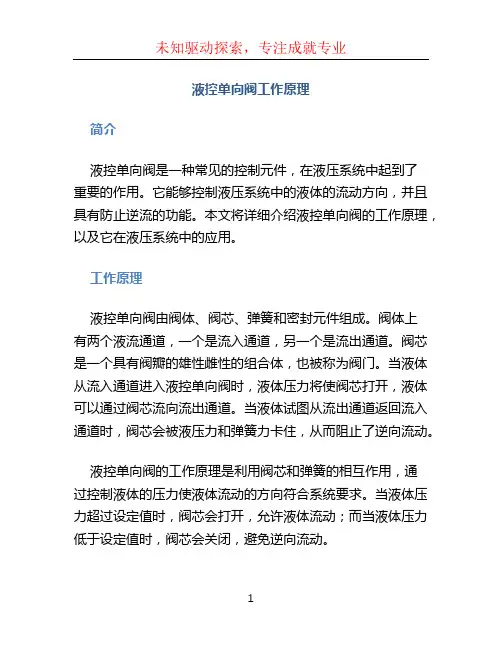

液控单向阀工作原理简介液控单向阀是一种常见的控制元件，在液压系统中起到了重要的作用。

它能够控制液压系统中的液体的流动方向，并且具有防止逆流的功能。

本文将详细介绍液控单向阀的工作原理，以及它在液压系统中的应用。

工作原理液控单向阀由阀体、阀芯、弹簧和密封元件组成。

阀体上有两个液流通道，一个是流入通道，另一个是流出通道。

阀芯是一个具有阀瓣的雄性雌性的组合体，也被称为阀门。

当液体从流入通道进入液控单向阀时，液体压力将使阀芯打开，液体可以通过阀芯流向流出通道。

当液体试图从流出通道返回流入通道时，阀芯会被液压力和弹簧力卡住，从而阻止了逆向流动。

液控单向阀的工作原理是利用阀芯和弹簧的相互作用，通过控制液体的压力使液体流动的方向符合系统要求。

当液体压力超过设定值时，阀芯会打开，允许液体流动；而当液体压力低于设定值时，阀芯会关闭，避免逆向流动。

应用液控单向阀广泛应用于各种液压系统中，如工程机械、冶金设备、起重机械等。

它的主要作用是保证液压系统的正常运行，并且防止系统中的液体逆流。

在液压系统中，液控单向阀通常用于以下几种情况：1.防止液压缸的意外倒降：液控单向阀安装在液压缸的回油通道上，一旦液压缸失去液压力，阀芯会立即关闭，避免液压缸的意外倒降。

2.避免液压泵倒转：液控单向阀可以安装在液压泵的进油通道上，起到防止液压泵逆向旋转的作用。

当液压泵停止工作时，阀芯会关闭，避免液压泵逆向旋转，保护液压泵的正常工作。

3.控制液体流向：液控单向阀可以根据系统需求控制液体的流向。

通过调节阀芯的设计和弹簧的紧度，可以实现液体正向流动或者逆向流动。

4.防止液体回流：液控单向阀能够有效地防止液体回流。

当液压系统需要保持压力时，阀芯会关闭，阻止液体逆流，从而保持液压系统的压力稳定。

总结起来，液控单向阀是液压系统中非常重要的一个元件。

它通过控制液体的流向，保证了液压系统的正常运行。

在实际应用中，我们需要根据具体的需求选择合适的液控单向阀，并且正确安装和维护，以确保系统的安全和可靠运行。

液控单向阀的工作特点液控单向阀，这名字听起来就很厉害，对吧？简单说就是个能让液体朝一个方向流动的小玩意儿。

它的工作特点就像是门卫，专门负责检查进出，确保不让任何不速之客溜进去。

想象一下，一个保安在门口，看到你就放行，看到陌生人就把他挡住，这就是液控单向阀的工作原理。

它确保液体在需要的时候能流动，但在不需要的时候，它就会立马把流动堵住。

听起来是不是有点儿像日常生活中那些搞事情的家伙？说得再简单点，液控单向阀就是液体流动的“把关人”。

这个“把关人”可不是一般的角色哦。

它的工作特点让它在很多地方都能派上用场。

比如在液压系统里，这小家伙简直就是个大功臣。

想象一下，一个重物需要被举起来，液压系统通过液控单向阀来控制液体流动，这样能保证力量集中，不然搞不好就会掉下去，后果可想而知。

所以，它的存在就像家里的保险箱，给我们提供安全感。

再说说它的构造，液控单向阀一般有个阀体和一个控制部分。

阀体就像是个大框架，控制部分则像是个开关，想让液体流动就开开关，不想让它流动就关上。

这样一来，液体的流动就能被精确控制，真是个聪明的小家伙。

就像你去超市购物，如果想买的东西在架子上，你就伸手去拿，但一旦架子上没货了，你也只能乖乖离开。

液控单向阀的作用也差不多，就是能把需要的液体送到对的地方。

有趣的是，这种阀门的反应速度非常快。

当需要改变流向的时候，它能够立刻做出反应，几乎是瞬间的事情。

就像你打游戏的时候，按一下按钮，角色立刻就做出动作，特别流畅。

很多工程师会把这点当作液控单向阀的“金字招牌”，要是没有这个速度，工程可能就会变得异常麻烦。

试想一下，如果这个小家伙反应慢，那就像你在马路上等红灯，等得心急如焚。

液控单向阀就不会让你有这样的烦恼。

再说说它的耐用性，液控单向阀可以在高压和高温的环境下正常工作，简直就像是个铁人，无论外界条件多么恶劣，它都能坚持到底。

这种“铁人精神”让它在工厂、矿山等恶劣环境中都能大展拳脚。

它的工作特点就是“能打能抗”，就像那种不怕苦不怕累的朋友，永远都在你的身边，给你支持。

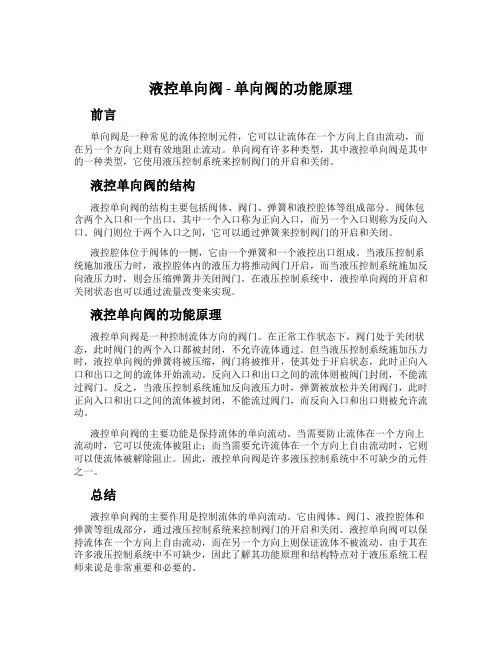

液控单向阀 - 单向阀的功能原理前言单向阀是一种常见的流体控制元件，它可以让流体在一个方向上自由流动，而在另一个方向上则有效地阻止流动。

单向阀有许多种类型，其中液控单向阀是其中的一种类型，它使用液压控制系统来控制阀门的开启和关闭。

液控单向阀的结构液控单向阀的结构主要包括阀体、阀门、弹簧和液控腔体等组成部分。

阀体包含两个入口和一个出口，其中一个入口称为正向入口，而另一个入口则称为反向入口。

阀门则位于两个入口之间，它可以通过弹簧来控制阀门的开启和关闭。

液控腔体位于阀体的一侧，它由一个弹簧和一个液控出口组成。

当液压控制系统施加液压力时，液控腔体内的液压力将推动阀门开启，而当液压控制系统施加反向液压力时，则会压缩弹簧并关闭阀门。

在液压控制系统中，液控单向阀的开启和关闭状态也可以通过流量改变来实现。

液控单向阀的功能原理液控单向阀是一种控制流体方向的阀门。

在正常工作状态下，阀门处于关闭状态，此时阀门的两个入口都被封闭，不允许流体通过。

但当液压控制系统施加压力时，液控单向阀的弹簧将被压缩，阀门将被推开，使其处于开启状态，此时正向入口和出口之间的流体开始流动。

反向入口和出口之间的流体则被阀门封闭，不能流过阀门。

反之，当液压控制系统施加反向液压力时，弹簧被放松并关闭阀门，此时正向入口和出口之间的流体被封闭，不能流过阀门，而反向入口和出口则被允许流动。

液控单向阀的主要功能是保持流体的单向流动。

当需要防止流体在一个方向上流动时，它可以使流体被阻止；而当需要允许流体在一个方向上自由流动时，它则可以使流体被解除阻止。

因此，液控单向阀是许多液压控制系统中不可缺少的元件之一。

总结液控单向阀的主要作用是控制流体的单向流动。

它由阀体、阀门、液控腔体和弹簧等组成部分，通过液压控制系统来控制阀门的开启和关闭。

液控单向阀可以保持流体在一个方向上自由流动，而在另一个方向上则保证流体不被流动。

由于其在许多液压控制系统中不可缺少，因此了解其功能原理和结构特点对于液压系统工程师来说是非常重要和必要的。

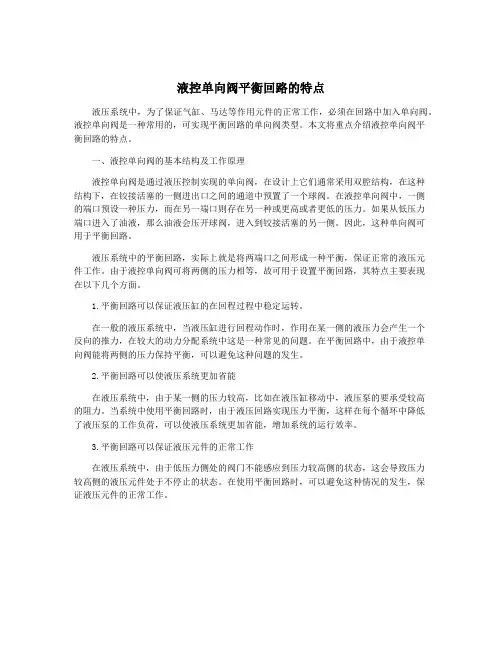

液控单向阀平衡回路的特点液压系统中，为了保证气缸、马达等作用元件的正常工作，必须在回路中加入单向阀。

液控单向阀是一种常用的，可实现平衡回路的单向阀类型。

本文将重点介绍液控单向阀平衡回路的特点。

一、液控单向阀的基本结构及工作原理液控单向阀是通过液压控制实现的单向阀，在设计上它们通常采用双腔结构，在这种结构下，在铰接活塞的一侧进出口之间的通道中预置了一个球阀。

在液控单向阀中，一侧的端口预设一种压力，而在另一端口则存在另一种或更高或者更低的压力。

如果从低压力端口进入了油液，那么油液会压开球阀，进入到铰接活塞的另一侧。

因此，这种单向阀可用于平衡回路。

液压系统中的平衡回路，实际上就是将两端口之间形成一种平衡，保证正常的液压元件工作。

由于液控单向阀可将两侧的压力相等，故可用于设置平衡回路，其特点主要表现在以下几个方面。

1.平衡回路可以保证液压缸的在回程过程中稳定运转。

在一般的液压系统中，当液压缸进行回程动作时，作用在某一侧的液压力会产生一个反向的推力，在较大的动力分配系统中这是一种常见的问题。

在平衡回路中，由于液控单向阀能将两侧的压力保持平衡，可以避免这种问题的发生。

2.平衡回路可以使液压系统更加省能在液压系统中，由于某一侧的压力较高，比如在液压缸移动中，液压泵的要承受较高的阻力。

当系统中使用平衡回路时，由于液压回路实现压力平衡，这样在每个循环中降低了液压泵的工作负荷，可以使液压系统更加省能，增加系统的运行效率。

3.平衡回路可以保证液压元件的正常工作在液压系统中，由于低压力侧处的阀门不能感应到压力较高侧的状态，这会导致压力较高侧的液压元件处于不停止的状态。

在使用平衡回路时，可以避免这种情况的发生，保证液压元件的正常工作。

液控单向阀的结构和工作原理液控单向阀（Hydraulic Check Valve）是一种非常常见的阀门，广泛应用于液压系统中。

它的主要功能是控制液体在一个方向上的流动，并在反向流动时阻止液体倒退。

液控单向阀的结构和工作原理可以通过以下几个方面来解释。

结构：液控单向阀由阀体、阀芯和弹簧组成。

阀体通常是金属材料制成，它有一个进口和一个出口。

阀芯是一个圆柱形的零件，在阀体内部移动。

它通常有一个圆锥形的端部和一些孔，以控制液体的流动。

阀芯前部还有一个弹簧，用于产生适当的弹力。

工作原理：液控单向阀的工作原理基于液体的流动和压力的差异。

当液体流向阀体时，阀芯会往前移动，使液体顺利通过阀体并进入出口。

此时，液体流动的状态类似于阀芯和阀体之间没有阻碍。

然而，当液体反向倒流时，阀芯会被液体推回，使阀芯的圆锥端部封堵住阀体的出口。

这样，液体就不能通过阀体，从而实现了单向流动的控制。

当液体反向倒流时，液体的压力将施加在阀芯底部，导致阀芯移动。

此时，液体的压力会与弹簧的弹力相平衡，保持阀芯处于关闭状态。

只有当液压回流的压力超过弹簧的弹力时，阀芯才会被推回，使液体通过阀体进入出口。

总结：液控单向阀通过简单而可靠的机械结构和工作原理，实现了在液压系统中单向流动的控制。

它的结构主要包括阀体、阀芯和弹簧。

液体流向时，阀芯会被液体推动，使液体顺利通过阀体并进入出口。

当液体反向倒流时，阀芯会封堵住阀体的出口，阻止液体的倒退。

弹簧的弹力与液体的压力相平衡，保持阀芯在关闭状态。

液压回流的压力超过弹簧的弹力时，阀芯才会被推回，使液体通过阀体进入出口。

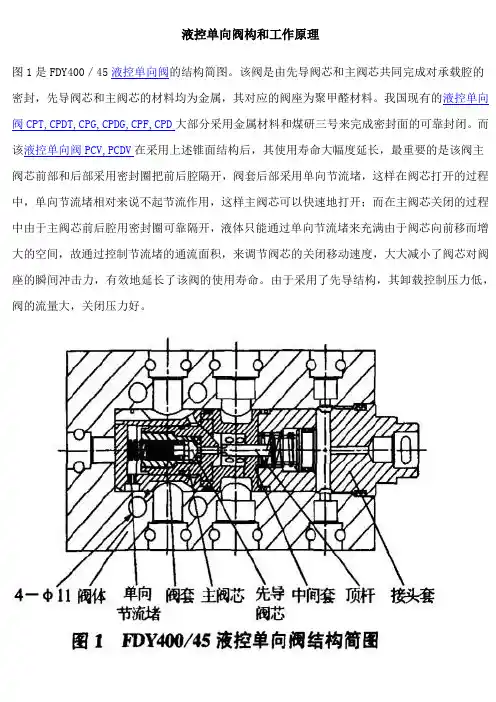

液控单向阀构和工作原理图1是FDY400／45液控单向阀的结构简图。

该阀是由先导阀芯和主阀芯共同完成对承载腔的密封，先导阀芯和主阀芯的材料均为金属，其对应的阀座为聚甲醛材料。

我国现有的液控单向阀CPT,CPDT,CPG,CPDG,CPF,CPD大部分采用金属材料和煤研三号来完成密封面的可靠封闭。

而该液控单向阀PCV,PCDV在采用上述锥面结构后，其使用寿命大幅度延长，最重要的是该阀主阀芯前部和后部采用密封圈把前后腔隔开，阀套后部采用单向节流堵，这样在阀芯打开的过程中，单向节流堵相对来说不起节流作用，这样主阀芯可以快速地打开；而在主阀芯关闭的过程中由于主阀芯前后腔用密封圈可靠隔开，液体只能通过单向节流堵来充满由于阀芯向前移而增大的空间，故通过控制节流堵的通流面积，来调节阀芯的关闭移动速度，大大减小了阀芯对阀座的瞬间冲击力，有效地延长了该阀的使用寿命。

由于采用了先导结构，其卸载控制压力低，阀的流量大，关闭压力好。

冲式液控单向阀的结构特点及工作原理缓冲式液控单向阀结构如图1所示，其主要由二大部分组成，图示左边为由接头座l、阀座2、阀杆3及复位弹簧5构成的单向缓冲阀组件，右边为螺纹插装式液控单向阀CPDT-06组件，图示为该阀处于非工作状态，此状态下左边单向缓冲阀组件中PA13的压力pl、A口的压力p2均为零压(或近似零压)，在复位弹簧5的作用力，的作用下，阀杆3与阀座2接触形成密封面；右边单向阀组件处于自然关闭状态。

图1结构图该阀单向缓冲的工作原理是：当高压液体从PA 口流入阀内时，开始由于阀杆与阀座接触形成密封面，高压液体只能从中间的节流口D3流至A 口，这时A口的压力逐渐开始上升，该阀起到缓冲作用，同时PA口高压油通过小孔dl进入右边单向阀CRNG组件控制腔，使单向阀组件迅速打开，实现从B口到PA口的通道快速畅通。

如假设密封圈对阀杆的摩擦力为Fo，当A口压力p2满足p2×ぇr×D12／4>，F+Fo+pl×ぇ×D42／4一p1(ぇ×D22—ぇ×D12)／4关系时，阀杆开始向下移动至最大位移L，此时阀杆与阀座间形成最大通流面积，这样先从阀杆上的多个φd孔再经阀杆与阀座间通流腔,大流量的高压液体开始进入A口处，也就是说当A口压力升至一定值时，从PA口到A口最大通道在几乎没有压力损失情况下全部打开；当高压液体从A口流入阀内时，高压液体推动阀杆下移，使阀杆与阀座问的最大通道直接打开，显然该过程无缓冲作用。

双液控单向阀原理一、概述双液控单向阀是一种常见的液压控制元件，其主要作用是实现单向流动控制。

相比于传统的单向阀，双液控单向阀具有更高的灵活性和可靠性。

本文将详细介绍双液控单向阀的原理。

二、结构组成双液控单向阀由以下几部分组成：1. 阀体：通常采用铸造或机加工方式制成，内部设有流道和孔道。

2. 活塞：位于阀体内部，可自由滑动。

3. 弹簧：安装在活塞上方或下方，用于保持活塞在初始位置。

4. 导向套：位于活塞上方或下方，用于引导活塞运动。

5. 密封件：安装在活塞和导向套之间，起到密封作用。

6. 液压接口：与管路连接，负责输入和输出液体。

三、工作原理1. 初始状态当双液控单向阀处于初始状态时，弹簧将活塞推至最下方位置。

此时进口孔被封闭，出口孔打开。

因此，在此状态下无法从进口处流入液体，只能从出口处流出液体。

2. 工作状态当液压系统中有一定压力时，液体从进口处进入双液控单向阀。

由于此时活塞受到上方的液压力的作用，会向上移动。

当活塞移动到一定位置时，导向套会将活塞与阀体之间的密封件推向进口孔，使得进口孔打开。

此时，液体可以从进口处流入，并经过活塞和导向套之间的密封件后，从出口处流出。

3. 工作原理分析通过上述工作状态可以看出，双液控单向阀的工作原理是基于活塞的运动状态来实现单向流动控制。

当系统中有一定压力时，活塞会受到上方的液压力的作用而运动。

在运动过程中，导向套会将密封件推向进口孔或出口孔，从而实现单向流动控制。

四、优缺点分析1. 优点：（1）灵活性高：双液控单向阀可以根据不同需求进行设置和调整。

（2）可靠性高：由于采用了复杂结构和精细设计，在使用过程中可以保证高度的可靠性。

2. 缺点：（1）成本较高：相比于传统的单向阀，双液控单向阀的制造成本较高。

（2）维护难度大：由于结构复杂，维护和修理难度较大。

五、应用领域双液控单向阀广泛应用于各种液压系统中，如工程机械、船舶、农业机械等领域。

在这些领域中，双液控单向阀主要用于实现单向流动控制和流量控制等功能。

单向阀工作原理介绍（用脚趾头都可以看懂的）[ 扬帆导读 ] 单向阀包括普通单向阀和液控单向阀，不特指的情况下，所说的单向阀指的就是普通单向阀。

本文将介绍单向阀和液控单向阀的结构、原理及应用。

下图为常见的单向阀和液控单向阀产品。

1 单向阀单向阀可谓是液压系统中结构和原理最为简单的元件了，但是任何一个系统都少不了它，它在液压系统中的作用可以用“简单粗暴”来形容。

（1）单向阀的结构和工作原理单向阀的原理是使油液正向导通、反向截止（类似于电路中的二极管）。

按阀芯结构不同，单向阀可分为球阀和锥阀两种结构形式。

球阀结构简单、制造方便，但没有导向性，密封性较差，一般很少使用；锥阀工艺要求严格，但密封性好，工程中用的单向阀多为锥阀结构。

单向阀根据进出油口方向是否相同有直通式和直角式两种结构，下图为锥阀式直通单向阀的原理图。

该阀主要由阀芯、阀体、阀座、弹簧等结构组成。

当P1进油时，压力油克服弹簧力推开阀芯，使单向阀导通；当P2进油时，液压力和弹簧力将阀芯压在阀座上，此时油液为截止状态。

直通式单向阀结构简单、体积小，但容易有噪声和振动，并且更换弹簧不便。

而下图的直角式单向阀有效减轻了振动，并且更换弹簧较方便。

（2）单向阀产品除了管式单向阀，单向阀还有很多结构形式，比如叠加式、插装式、板式等。

下面列举一些不同结构形式的单向阀产品。

下图为力士乐M-SR型插装式单向阀，为插入阀块内使用，有直通式和直角式两种结构形式。

下图为Z1S型叠加式单向阀及符号，在阀块上叠加使用。

（3）单向阀的应用场合2 液控单向阀（1）液控单向阀的结构和工作原理液控单向阀是根据需要可以实现油液逆向流动的单向阀。

下图为液控单向阀的原理。

与普通单向阀不同，液控单向阀增加了控制活塞和控制油口。

当控制口无压力时，为普通单向阀的功能；当控制口通压力油时，推杆推开单向阀芯，可实现油液倒流。

（2）液控单向阀产品下图为力士乐SV和SL型液控单向阀原理图及符号。

该阀采用了带卸荷阀芯的结构，避免了控制压力过高。

外泄式液控单向阀工作原理
外泄式液控单向阀是一种常用的液压控制元件，主要用于控制液体单向流动，防止液体倒流。

其工作原理如下：
1. 结构构成：外泄式液控单向阀由阀体、阀芯和阀座组成。

阀体内部设置有入口孔和出口孔，而阀芯则可以在阀座上移动。

2. 液体进入：当液体从入口孔流入阀体时，阀芯被液体推动向上移动，与阀座分离，形成了通道。

3. 通道打开：液体通过通道流向出口孔，从而实现了单向流动。

此时，液控单向阀起到了通流的作用。

4. 倒流阻止：当液体反向流动时，阀芯会立即受到倒流液体的压力作用，从而被迫向下移动，与阀座紧密接触。

阀芯与阀座的接触形成了密封，阻止了液体的倒流，实现了单向阻止。

总结起来，外泄式液控单向阀的工作原理就是利用液体的压力差推动阀芯，在液体单向流动时打开通道，而在反向流动时关闭通道，从而实现对液体流向的控制和倒流的阻止。

液控单向阀的应用及故障与排除摘要：液压锁也叫液控单向阀，其不但具有单向阀的截流功能，还可使液油进行逆向流动。

液控单向阀因其功能及其构造的特殊，被广泛地应用于冶金设备、实验设备、机械设备的液压系统。

全面掌握液压锁的工作原理、维护常识及使用方法，对于提高液压系统性能，降低事故发生率，提升液压系统维护效率具有重大意义。

本文从液控单向阀的构造、原理出发，介绍了其在机械设备中的应用，同时还分析了液控单向阀的几种常见故障，提出了故障排除方法。

关键词：液压系统；液控单向阀；原理；故障液控单向阀（液压锁），是通过阀座、阀芯二者的配合，利用金属锥面来实现密封效果的。

液压锁不但具有单向阀的截流功能，还可使液油进行逆向流动。

其典型优势是闭锁性能好、泄漏量少、工作可靠，故它被广泛地应用于冶金设备、实验设备、机械设备的液压系统。

1.液压锁的构造及原理概论液压锁有泄压式、外泄式及内泄式3种类型，其与单向阀的不同之处在于增加了油路控制部分，包括控制油口、控制活塞、控制油腔。

3种液控单向阀的构造示意图如图一所示。

其作用原理为：当控制油（Pk）进入控制油腔后，油品沿P2→P1通过，而逆向时不能通过，这一功能为单向阀功能。

Pk经控制油口进入活塞底部后，会向上推动活塞，顶开主阀芯，此时油液的流动方向既可以为P2→P1，也可以为P1→P2，在液压锁中，正向油路可自由通过，反向油路需在Pk的辅助下流动。

2.液压锁的实际运用2.1.支承液压缸对于立式液压缸，当管道及滑阀发生泄露，受自身重力影响，活塞杆及活塞可能产生下滑。

在液压缸下腔接入液控单向阀，可有效防止液压缸中的活动部分（如滑块、活塞）下滑。

2.2.保持压力滑阀式换向阀都存在着间隙泄露问题，仅能在短时间内保持油路压力。

若在油路上连接一个液压锁，由于其锥阀关闭严密，就能长时间保持油路压力，满足保压要求。

2.3.排出油液在液压缸中，由于两腔的工作面积差异较大，在退回活塞时，右腔的排油量突然增加，如果设置小流量滑阀，可起到节流效果，减缓活塞退回速度。

液控单向阀结构特点
液控单向阀是一种常用的液压元件，它主要用于控制流体的单向流动，防止流体倒流或逆流。

液控单向阀的结构特点如下：
1. 基本结构：液控单向阀由阀体、阀芯、弹簧、密封圈等部分组成。

阀体通常采用铸铁或铸钢材料制成，阀芯则是由铜、铝等材料制成。

弹簧通常是用弹性钢制成，密封圈则是用橡胶或聚氨酯等材料制成。

2. 工作原理：液控单向阀的工作原理是利用阀芯的运动来控制流体的单向流动。

当流体从阀体的进口进入时，阀芯会受到流体的压力而向上移动，使得进口通道与出口通道相连通，从而使流体顺畅地流出。

当流体从出口反向流入时，阀芯会受到反向的压力而向下移动，使得进口通道与出口通道断开，从而阻止流体的逆流。

3. 压力控制：液控单向阀还可以通过调整弹簧的紧度来控制流体的压力。

当弹簧的紧度增加时，阀芯所受到的压力也会增加，从而使得流体的压力得到限制。

反之，当弹簧的紧度减小时，阀芯所受到的压力也会减小，从而使得流体的压力得到放松。

4. 适用范围：液控单向阀广泛应用于液压系统中，例如液压缸、液压马达、液压泵等设备中。

它可以有效地控制流体的单向流动，保证系统的正常运行。

总之，液控单向阀是一种结构简单、工作可靠、使用方便的液压元件，它在液压系统中具有重要的作用。

了解液控单向阀的结构特点，对于正确选择和使用液控单向阀具有重要的意义。

液控单向阀应该怎么使用？液控单向阀是一种重要的液压元件，用来控制液压系统中的流量方向和压力大小，保证系统的正常运行。

那么，液控单向阀应该如何正确使用呢？下面，我们来详细了解一下。

1. 了解液控单向阀的结构和工作原理液控单向阀由一个阀门和一个液控阀组成。

阀门是一个类似于球的物体，一端通过弹簧与一个碟片相连，另一端则与阀口相连。

液控阀本质上是一个液压马达，其液压高速旋转的活塞通过一个空心轴连接到阀门上。

液压油从液控单向阀的入口进入，首先通过碟片，当液压油的流量足够大时，碟片与弹簧分离，阀门打开，液压油可以流经阀口到达出口。

如果液压油的流量小于设定值，阀门会关闭，液压油只能在入口处滞留。

2. 安装液控单向阀在安装液控单向阀时，应确保阀门的箭头方向与系统中的液体流动方向一致，这可以保证阀门的正常工作。

同时，应该保证阀门所处的位置尽量平衡，避免产生不必要的振动和噪音。

3. 技巧：正确连接入口和出口液控单向阀有两个端口：一个入口和一个出口。

入口一侧应该连接液压源，出口一侧应该连接液压负载。

如果反过来连接，阀门将无法工作，并可能导致系统故障。

4. 设定阀门打开的流量液控单向阀的流量是可以调整的。

你可以通过改变液压油的压力来改变流量大小。

具体来讲，压力越大，流量也越大。

使用液控单向阀时，应该根据具体情况设定阀门打开的流量。

在工程实践中，通常需要通过实验和测试来确定最佳流量值。

通常情况下，压力越高，流量也越大。

5. 定期检查和维护在使用液控单向阀的过程中，定期检查和维护是非常重要的。

你应该定期检查阀门状态、液压油流量、压力和温度等。

如果发现有异常情况，应该及时采取措施处理。

此外，还要注意阀门的清洁和润滑。

定期将阀门内的粉末和颗粒物清除，确保阀门的灵活性和可靠性。

在清洁阀门的同时，要对阀门进行润滑，以避免阀门因为缺乏润滑而失去灵活性。

6. 总结液控单向阀是一种非常重要的液压元件，使用时需要注意合理安装、正确连接和设定阀门流量等细节。

液控单向阀的结构和工作原理seek； pursue； go/search/hanker after； crave； court； woo； go/run after液控单向阀的结构和工作原理单向阀、液控单向阀、SV/SL型液控单向阀、叠加式液控单向阀的结构和工作原理单向阀又称止回阀或逆止阀.用于液压系统中防止油流反向流动.单向阀有直通式和直角式两种.如图15、图16所示.SV和SL型液控单向阀都是座式阀,由液压开启,能给出反向流.这种阀用来隔离局部压力回路,即作为在管子破裂时防止负载降落的保护,也可防止负载下爬.这种液控单向阀主要包括阀体1、主阀2、先导阀3、压缩弹簧4和控制活塞5.SV型阀无泄油口——泄漏油内部回油由A口至B口始终可以流动.反方向上则导阀3和主阀2被压缩弹簧4和系统压力保持在阀座上.若X口供给压力油则控制活塞5被推向右.这首先打开导阀3,然后打开主阀2.于是油液先通过导阀,然后通过主导阀.为了保证用控制活塞5能可靠地操纵,需要一定的最低控制压力,如图18.SL型阀带泄油口——泄漏油外部回油在原理上,此阀与SV型有相同的功能.不同之处在于增加了泄油口Y,这就可使控制活5的环形面积与A口隔离.A口来的油压只作用在控制活塞5的面积A4上,从而有效地降低此条件下所需的控制压力,如图19.Z2S型叠加式液控单向阀如图20、21、22、23所示Z2S型单向阀是叠加式液控单向阀.它可用于关闭一个或两个工作油口,无泄漏持续时间长,稳定性好.油液从A到A1或B到B1自由流通,反向则被截止.如果油流通过阀,例如从A到A1,压力油作用在阀芯1上,阀芯则向右运动并推动钢球2离开阀座.单向阀3被控制油打开时,油可从B1到B流通.压力在B1腔卸荷,单向阀3全部开启.为保证两个主单向阀在换向阀中位时能可靠的关闭,阀的A、B口与回油路连接.。

液控单向阀是一种常见的液压元件，其主要功能是实现液压系统中的单向流动控制。

液控单向阀具有结构简单、可靠性高、使用方便等特点，在液压系统中起到了重要的作用。

其中，平衡回路是液控单向阀的一种常见应用方式，本文将对液控单向阀的平衡回路进行详细介绍。

一、液控单向阀的基本原理液控单向阀是一种通过流体压力来控制阀门开启或关闭的装置。

其结构主要包括阀体、阀芯、弹簧等组成部分。

当液压系统中的压力超过单向阀设定的开启压力时，阀芯会被压力推动打开，实现流体的单向流动。

而当压力低于设定值时，阀芯会被弹簧推动关闭，阻止流体逆向流动。

二、液控单向阀的平衡回路概述液控单向阀的平衡回路是一种特殊的连接方式，可以实现阀芯平衡工作。

平衡回路通常由一个平衡油孔和一个平衡弹簧组成。

其作用是在单向阀的关闭过程中，通过引入外部流体压力或平衡弹簧的作用，使阀芯平衡受力，减小关闭阻力，提高阀芯的可靠性和灵敏度。

三、液控单向阀的平衡回路原理液控单向阀的平衡回路原理主要包括两个方面：平衡油孔和平衡弹簧。

1. 平衡油孔平衡油孔是平衡回路的核心部分。

在单向阀的阀体上设置一个与阀芯相连的小孔，该孔通过一个连接管道与系统中的低压油路相连。

当系统压力高于设定值时，油液通过平衡油孔流入阀芯的工作腔，形成一定的压力，对阀芯产生反向力，降低阀芯的关闭力，保证阀芯能够迅速关闭。

2. 平衡弹簧平衡弹簧是平衡回路的辅助部分。

在液控单向阀的阀芯上设置一个弹簧，弹簧的作用是提供一个额外的闭合力，以帮助阀芯迅速关闭。

弹簧的刚度需要根据具体的工作条件进行合理选择，以保证阀芯的可靠性和灵敏度。

四、液控单向阀的平衡回路应用案例液控单向阀的平衡回路在实际应用中有着广泛的应用。

以下是一个简单的液控单向阀平衡回路的应用案例说明：在一个液压系统中，需要控制流体从高压油路流向低压油路，但同时需要保持良好的密封性。

此时可以采用液控单向阀的平衡回路。

具体操作如下：1. 将平衡油孔与系统中的低压油路相连，通过调节平衡孔的大小，使得系统中的低压油液能够通过平衡油孔进入阀芯的工作腔。

立柱液控单向阀的结构分析和工作原理及常见故障分析单向阀是控制油液单方向流动的控制阀。

它有普通单向阀和液控单向阀两种。

液控单向阀和普通单向阀一样，能够起单向通油的作用；另外还可以通过液压的控制，使两个方向都能够通油。

液控单向阀主要是用来闭锁立柱或千斤顶工作腔中的液体。

其性能好坏直接影响支架的可靠性和支撑效果，如果其密封性不好，当顶板来压时支架就会自动降柱；如其动作不灵敏，封闭压力小，则立柱的初撑力就达不到要求。

液控单向阀根据泄漏方式的不同，可分为内泄式和外泄式两种。

如上图，1为控制活塞；2为顶杆；3为阀芯。

（a）图是外泄式液控单向阀的简易结构图。

如果把2顶杆腔和a腔连通就变为内泄式。

其工作原理是，当控制口K处无控制压力油时，油液从P1口进入时，克服弹簧作用在阀芯3上的力，使阀芯3向右移动，打开阀口，从P2口流出。

当控制口K处有控制压力油时，控制活塞在油压力的作用下上移，推动顶杆2将阀芯3强行顶开，这时P2口和P1口接通，油液可以反向流动。

由于内泄式液控单向阀是将控制活塞的右腔直接与P1腔沟通而无外泄口，所以只能用于反向开启前P1腔压力较低的情况。

而外泄式液控单向阀的a腔直接和油箱连通，该阀可以用于反向开启前P1腔压力较高的情况。

上图中序号含义为：1-堵头，2-阀体，3-顶杆，4.9-弹簧，5-阀座，6-阀垫，7-导向套，8-阀芯，10-阀套。

如上图所示，从操纵阀来的压力液体由P1孔进入单向阀，经阀座5作用在阀芯8的左端面上，并使阀芯克服弹簧9的压力而右移，阀芯与阀垫6的2个接触面分开，压力液体便流入导向套7外圆表面的环形腔内，从P2口流出后进入立柱的活塞腔，使活柱伸出。

停止供液后，阀芯在弹簧力作用下回到原始位置，其左端面与阀垫接触形成密封，使得活塞腔的液体不能逆流而处于承载状态。

降柱时，通向立柱活柱腔的压力液同时从P3口（即控制口K）进入单向阀，作用与顶杆3的左端面压缩弹簧4，使顶杆右移顶开阀芯，活塞腔内的压力液体便从P2口流入单向阀，又从P1口流出并经软管再流回泵站。
