公司宿舍WIFI覆盖方案

工厂宿舍无线网络覆盖解决方案第一部分：项目概述一、项目背景做为“世界工厂”的中国，制造业如此之发达，“用工荒”一直困扰着企业主及人力资源部门，特别是近几年招人难、留人更难。

目前很多企业工厂员工的工厂生活方式比较单调，基本就是宿舍、食堂、车间这样3点一线的单调乏味生活，除上班、加班其余的时间就是呆在宿舍。

有部分不甘“寂寞”的员工会选择在上班之余的时间外出减压，以释放这种身体和精神上的不适应。

比如：去工厂外面的网吧上网打游戏、看电影、聊天、下载MP3 等。

但是众所周知工厂周围的环境复杂、治安情况比较严峻，不时有工厂的员工受到感情甚至身体上的伤害。

正是看到了这样的现状，看到了员工需要、企业需要和发展趋势的需要，我们整合了设备厂家、运营商、互联网等多方资源，为工厂宿舍、食堂等生活区免费覆盖WiFi，解决企业及员工的互联网需求和困惑。

二、员工宿舍网络现状1、员工的生活现状2、贵司宿舍现有上网现状高额流量费蜗牛般网速外出上网有线网络无法第二部分：宿舍无线WiFi覆盖需求分析（为什么要建WiFi？）一、移动互联网爆炸式增长趋势需要1、移动智能终端（手机、平板电脑、笔记本电脑）发展迅速，迫使网络移动化、无线化2、移动互联流量爆炸式增长3、WiFi是目前连接无线移动终端的最好方式。

家庭、办公、休闲娱乐均已不能没有WiFi，工厂宿舍也需要。

也是降低移动互联网成本最好的解决方式。

二、员工生活、工作需要1、生活、工作压力较大，需要通过休闲、娱乐等方式解压，可以通过WiFi连接互联网看视频、听音乐，可最大程度、最大面、最便宜满足员工的休闲、娱乐需要；2、可更好的使用微信、QQ等常用社交软件，使得社交、亲情沟通更加方便；3、学习、获取新闻和专业知识，网络最容易和最方便；4、生活购物、金融理财，网络最方便和实惠；三、企业（工厂）需要1、既然员工需要，那工厂若能提供，即可有效的帮助工厂招人、留人；2、是工厂可提供给员工最廉价（0成本）、最有效、受众面最大的创新型福利；3、有利于招聘年轻人，可引导员工通过互联网加强学习和交流，提升员工整体素质从而提升企业效率；4、使工厂宿舍网络“移动起来”，彻底摆脱有线网络“蜘蛛网”的乱象。

优化员工宿舍设施的无线网络覆盖方案随着科技的发展和互联网的普及，无线网络已经成为我们工作和生活中必不可少的一部分。

为了提高员工的工作效率和生活质量，优化员工宿舍设施的无线网络覆盖已经成为许多公司和组织关注的一个重要问题。

本文将探讨一种优化员工宿舍设施的无线网络覆盖方案，以满足员工对高速稳定网络的需求。

一、调研与分析在制定无线网络覆盖方案之前，首先需要进行对员工宿舍设施的调研和分析。

调查员工数量、宿舍楼的结构布局以及网络使用需求等信息，以便确定最适合的覆盖方案。

此外，还需要了解当前的网络状况和存在的问题，如网络速度慢、信号覆盖不到位等，以便有针对性地解决问题。

二、设备选型在优化员工宿舍设施的无线网络覆盖方案中，设备选型是至关重要的一步。

根据调研和分析的结果，选择适合宿舍楼结构的无线路由器和信号增强器等设备。

确保设备具有较大的覆盖范围、高速的传输速度和稳定的信号质量。

同时，还需考虑设备的管理和维护成本，并选择可靠的供应商。

三、信号覆盖规划在确定设备选型之后，需要进行宿舍楼的信号覆盖规划。

根据宿舍楼的结构和员工使用需求，合理布置无线路由器和信号增强器等设备，确保信号覆盖到每个宿舍房间，并消除信号盲区。

同时，可以根据楼层的不同设定不同的信号强度，以满足不同员工的需求。

四、网络管理与安全优化员工宿舍设施的无线网络覆盖方案中，网络管理与安全是不可忽视的一部分。

通过设定密码、访客模式和访问控制等功能，确保网络的安全性。

此外，设定带宽限制和网络流量监控，防止网络拥塞和滥用，提高网络使用的效率。

五、用户培训和技术支持在实施优化员工宿舍设施的无线网络覆盖方案之后，还需要提供相关的用户培训和技术支持。

组织网络使用培训，使员工了解无线网络的使用方法、注意事项以及相应的技术支持渠道。

同时，建立有效的技术支持体系，及时解决员工在使用过程中遇到的问题，提供良好的用户体验。

六、定期维护与更新为了保持优化员工宿舍设施的无线网络覆盖的良好状态，需要定期进行设备维护和软件更新。

目录一、项目背景 (3)二、需求分析 (3)三、组网拓扑图 (4)四、zzton系统架构 (5)4.1系统结构 (5)4.2业务流程(以手机短信认证为例) (7)五、产品功能 (8)5.1 基本网络功能 (8)5.2 高级管理功能 (8)六、方案优势 (14)七、成本预算: (15)一、项目背景西坑老厂区宿舍共五层住宿单间,每层12个房间,平均每个房间4人。

一面走廊贯通,单间面积约12个平方。

单间全部采用木门,有窗,wifi信号的穿透性良好(具体以实测为准)。

二、需求分析目前已提供有线接入,希望实现无线覆盖的同时,承载网络增值服务,丰富员工生活。

具体需求如下:1.实现宿舍楼无线全覆盖;2.光纤接入,带宽有限,需要具备基本的流量管理功能,避免网络堵塞;3.提供丰富的手机软件、游戏、音乐、影视资源,满足员工的娱乐生活;4.承载其它增值服务。

三、组网拓扑图1)Web计费认证网关P2100直接接入光纤,同时实现DHCP分配和带宽管理;2)每楼层从主机房通一根网线过去,放一台POE交换机,直接在每层走廊各放四台AP,实现供电+网络;3)Web计费认证网关P2100实现路由转发、DHCP、下载管理、带宽管理一体化功能;4)本方案已经具备基本的行为审计功能,记录用户的上网时间、IP、MAC信息,如有必要对用户的精细行为进行审计,需要在云下载路由器与主交换机之前增加一台“行为审计设备”(待确认)。

可以做到对用户的所有访问行业,如网址记录、发布内容等进行审计。

四、系统架构4.1系统结构为满足WIFI业务的集中式管理需求,需要通过在IDC数据中心的“云中心管理系统”对各分店的zzton无线认证路由器进行统一管理,以实现认证用户、认证页面内容的同步。

图4-1 集中式认证系统结构无线终端:用户所使用的WIFI终端设备,如智能手机、平板电脑、笔记本电脑等。

接入点:AP设备(含AC),实现无线WIFI覆盖。

云下载路由:接入控制器。

红禾朗集团无线网络方案建议书惠州市艾普特网络科技有限公司2014年5月目录1.解决方案概述 (3)2.架构理念及设计原则 (4)2.1系统架构理念 (4)2.2系统方案设计原则 (5)3.无线网络系统解决方案 (7)3.1无线网络总体架构 (7)3.2无线网络功能设计 (10)3.3IP地址规划设计 (11)3.4无线网络安全性设计 (11)3.5WLAN系统无缝漫游设计 (12)3.6WLAN频率规划 (13)3.7AP部署方案设计 (14)4.设备选型 (14)4.1无线接入点H OWAY2000NIT (16)4.2H OWAY6000无线接入点数据手册 (21)1.解决方案概述本方案根据中小企业办公楼实际无线网络覆盖需求，基于整体化无线网络架构方案，按照网络架构进行模块化分层部署设计。

在中小企业办公区域有多个隔断和领导办公室，如何保证信号覆盖到办公区域的每一个角落，是本方案无线部署的重要需求。

有些楼层是领导办公室和开放办公区域为主；有些楼层是会议室楼层，用户使用数集中，需要保障高密度用户的接入使用。

根据实际情况本方案提出以下设计思路：1.员工宿舍楼分三栋，每栋楼呈长方形状，长面楼道一共7间房，一层楼合计7间房，每间房的面积约为25平方米，一共六层楼，整栋宿舍楼房间达42间。

2.由于每栋宿舍楼的电线以及电视线等均埋墙内走暗线，所以该项目所有走线部分均以线管走明线，保持楼层的外墙美观度。

3.根据现场环境和无线传输的特点，宿舍楼每3个房间安装1个AP，每层7间房合计使用2个AP。

整栋宿舍楼AP合计12个AP。

4.宿舍楼每栋配置一台24口POE供电交换机，1个机柜，一栋宿舍楼合计使用1台交换机和1个6U机柜。

5.宿舍楼每栋的楼间距约20米，每两栋之间需要1对光转连接。

三栋宿舍楼合计使用光转2对。

2.架构理念及设计原则2.1系统架构理念1)智能化的射频管理特性－减少射频管理成本、提高射频管理效率针对无线网络中存在的射频管理难题，本方案提供基于集中化或内置于无线控制设备的可视化智能RF 管理工具。

员工宿舍无线覆盖方案
随着无线技术的迅猛发展，员工在工作、学习、生活上已经越来越离不开无线网络。

工会为给酒店住宿员工提供更好的休息、生活、娱乐环境，特提出酒店员工宿舍楼无线网络覆盖的建议，以满足住宿员工的互联网接入使用需要，为他们提供方便、灵活、高效的无线网络连接服务。

一、方案介绍：
酒店员工宿舍采用砖墙结构的走廊双边宿舍，横向大约30米，纵向大约15米，整体呈长方型。

其中3楼---7楼共5层为员工宿舍，每层一边有4个房间，一边有6个房间两边共10个房间，中间为走道。

由于员工宿舍楼用户容量较大，在设计方案时考虑到宿舍楼建筑材质和结构以及高容量需求的情况下，根据并发用户数需求，确定每台AP 安装位置和覆盖区域。

综合各种因素，并根据现场测试的情况，计划在员工宿舍的每个楼层每两间宿舍之间放置一个无线接入点AP，无线接入点设备安装在墙壁上，施工时根据现场信号检测强度再进行适当调整，个别可安装到走廊两侧。

AP信号传输通过网线连接到各楼层POE交换机，再将各楼层POE交换机汇集到接入交换机以实现对整个员工宿舍的无线网络覆盖。

由于AP功率较小，WLAN覆盖范围也较小，覆盖范围受到建筑物内部设施、房间分隔的影响，实际应用中一般以不穿透墙或只穿透一堵墙为宜。

由于室内放装AP较多，需要通过无线控制器对AP进行控制
统一管理。

选择用TL-AC100 无线控制器做好频点规划和同频、邻频干扰的优化。

根据酒店员工宿舍高容量，高用户的需求以及国家对网络的安全要求，我们根据实际需求选择TL-ER6110G web验证路由器对网络及用户进行管理。

二、方案网络拓扑图
三、平面布局图。

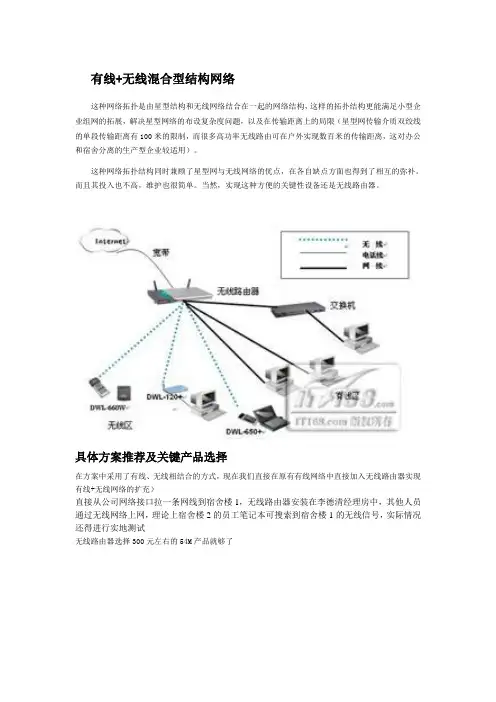

有线+无线混合型结构网络
这种网络拓扑是由星型结构和无线网络结合在一起的网络结构，这样的拓扑结构更能满足小型企业组网的拓展，解决星型网络的布设复杂度问题，以及在传输距离上的局限（星型网传输介质双绞线的单段传输距离有100米的限制，而很多高功率无线路由可在户外实现数百米的传输距离，这对办公和宿舍分离的生产型企业较适用）。

这种网络拓扑结构同时兼顾了星型网与无线网络的优点，在各自缺点方面也得到了相互的弥补。

而且其投入也不高，维护也很简单。

当然，实现这种方便的关键性设备还是无线路由器。

具体方案推荐及关键产品选择
在方案中采用了有线、无线相结合的方式，现在我们直接在原有有线网络中直接加入无线路由器实现有线+无线网络的扩充）
直接从公司网络接口拉一条网线到宿舍楼1，无线路由器安装在李德清经理房中，其他人员通过无线网络上网，理论上宿舍楼2的员工笔记本可搜索到宿舍楼1的无线信号，实际情况还得进行实地测试
无线路由器选择300元左右的54M产品就够了
无线路由器
使用设备如下：D-Link 54M无线路由器一个，D-Link5口交换机一个，网线200米妥否，请领导批示。

宿舍楼WIFI漫游方案本方案以低成本和员工多WIFI设备接入、稳定、流畅、无线漫游以及便于管理控制为基准。

基于以上条件，WIFI漫游所需设备全部采用TP-LINK的设备，包括AC、无线AP（支持POE）、POE交换机、接入交换机、路由器。

关于带宽选择，假设每个房间的所有员工（设为4个人）使用的带宽总计是512KB（该房间所有员工就是刷刷网页，玩玩手机网游，其他都不做），那么一层带宽总量是112M，假设该楼层同一时间上网率是50%，则还有56M，一栋楼则需336M的带宽，两栋楼则至少要672M的带宽。

（各位帮我看看这个宽带计算合理吗？我是不是应该向老总提出申请1000M带宽的专线光纤？）布线式高标准员工宿舍楼WIFI漫游方案：此方案需要布线到每个房间，然后接入面板式AP，可保证房间内的所有员工能够稳定的接入WIFI不会断开。

为了保证员工能够在宿舍楼无缝WIFI漫游且便于管理和维护，该楼层包括整栋大楼的所有AP 都用同一个SSID和密码，而这些统一的配置需要一个AC才能完成。

该楼层有28个房间，即需要面板式AP28个，则一个楼层需要4个8口非HR POE交换机，整栋楼需要24个8***换机，需要24个电口1个或2个光口的千兆交换机一台。

另一栋也是如此配置。

两栋楼共用一个核心交换机和路由器。

则总计费用：设备数量单价合计备注路由器135003500ER6520G核心交换机11550155024GE,4SFP 接入交换机21400280024GE,2SFP 8***换机4822010560POE供电面板式AP33615953424支持POE单个管理AC2475950200个网线X33*X六类线宽带1未包含网线72784费和宽带费优点：保证了员工都能稳定接入WIFI，可以WIFI无缝漫游，缺点：成本高，布线繁琐，维护难度大布线式高性价比员工宿舍楼WIFI漫游方案：此方案需要布线到每层走廊即可，然后接入吸顶式AP，可保证以其为中心点的6个房间内的所有员工能够稳定的接入WIFI不会断开。

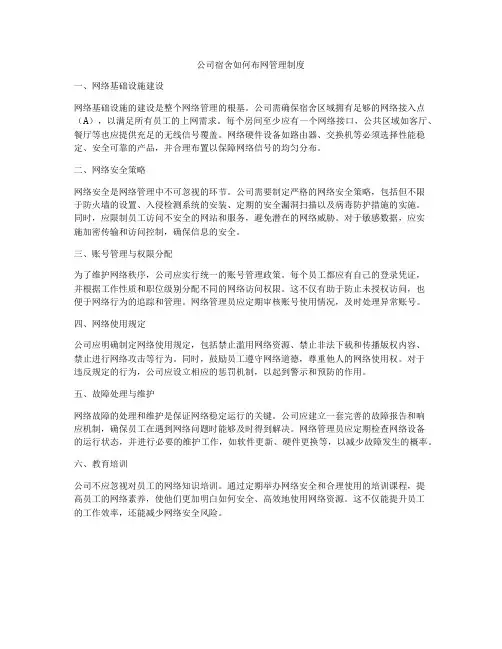

公司宿舍如何布网管理制度一、网络基础设施建设网络基础设施的建设是整个网络管理的根基。

公司需确保宿舍区域拥有足够的网络接入点（A），以满足所有员工的上网需求。

每个房间至少应有一个网络接口，公共区域如客厅、餐厅等也应提供充足的无线信号覆盖。

网络硬件设备如路由器、交换机等必须选择性能稳定、安全可靠的产品，并合理布置以保障网络信号的均匀分布。

二、网络安全策略网络安全是网络管理中不可忽视的环节。

公司需要制定严格的网络安全策略，包括但不限于防火墙的设置、入侵检测系统的安装、定期的安全漏洞扫描以及病毒防护措施的实施。

同时，应限制员工访问不安全的网站和服务，避免潜在的网络威胁。

对于敏感数据，应实施加密传输和访问控制，确保信息的安全。

三、账号管理与权限分配为了维护网络秩序，公司应实行统一的账号管理政策。

每个员工都应有自己的登录凭证，并根据工作性质和职位级别分配不同的网络访问权限。

这不仅有助于防止未授权访问，也便于网络行为的追踪和管理。

网络管理员应定期审核账号使用情况，及时处理异常账号。

四、网络使用规定公司应明确制定网络使用规定，包括禁止滥用网络资源、禁止非法下载和传播版权内容、禁止进行网络攻击等行为。

同时，鼓励员工遵守网络道德，尊重他人的网络使用权。

对于违反规定的行为，公司应设立相应的惩罚机制，以起到警示和预防的作用。

五、故障处理与维护网络故障的处理和维护是保证网络稳定运行的关键。

公司应建立一套完善的故障报告和响应机制，确保员工在遇到网络问题时能够及时得到解决。

网络管理员应定期检查网络设备的运行状态，并进行必要的维护工作，如软件更新、硬件更换等，以减少故障发生的概率。

六、教育培训公司不应忽视对员工的网络知识培训。

通过定期举办网络安全和合理使用的培训课程，提高员工的网络素养，使他们更加明白如何安全、高效地使用网络资源。

这不仅能提升员工的工作效率，还能减少网络安全风险。

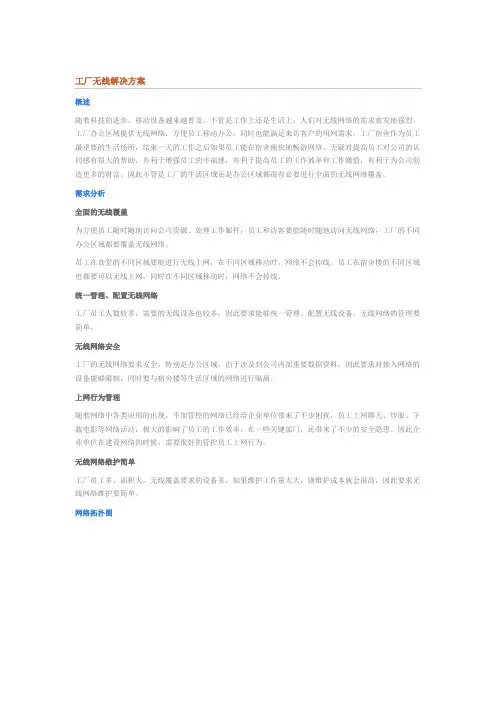

工厂无线解决方案概述随着科技的进步，移动设备越来越普及，不管是工作上还是生活上，人们对无线网络的需求愈发地强烈。

工厂办公区域提供无线网络，方便员工移动办公，同时也能满足来访客户的用网需求。

工厂宿舍作为员工最重要的生活场所，结束一天的工作之后如果员工能在宿舍痛快地畅游网络，无疑对提高员工对公司的认同感有很大的帮助，有利于增强员工的幸福感，有利于提高员工的工作效率和工作激情，有利于为公司创造更多的财富。

因此不管是工厂的生活区域还是办公区域都很有必要进行全面的无线网络覆盖。

需求分析全面的无线覆盖为方便员工随时随地访问公司资源、处理工作邮件，员工和访客要能随时随地访问无线网络，工厂的不同办公区域都要覆盖无线网络。

员工在食堂的不同区域要能进行无线上网，在不同区域移动时，网络不会掉线。

员工在宿舍楼的不同区域也都要可以无线上网，同时在不同区域移动时，网络不会掉线。

统一管理、配置无线网络工厂员工人数较多，需要的无线设备也较多，因此要求能够统一管理、配置无线设备，无线网络的管理要简单。

无线网络安全工厂的无线网络要求安全，特别是办公区域，由于涉及到公司内部重要数据资料，因此要求对接入网络的设备能够限制，同时要与宿舍楼等生活区域的网络进行隔离。

上网行为管理随着网络中各类应用的出现，不加管控的网络已经给企业单位带来了不少困扰，员工上网聊天、炒股、下载电影等网络活动，极大的影响了员工的工作效率，在一些关键部门，还带来了不少的安全隐患。

因此企业单位在建设网络的时候，需要很好的管控员工上网行为。

无线网络维护简单工厂员工多、面积大，无线覆盖要求的设备多，如果维护工作量太大，则维护成本就会很高，因此要求无线网络维护要简单。

网络拓扑图设备清单类型型号特点路由器TL-ER6120高硬件配置，处理性能强大内置强大攻击防护功能，有效抵御各类广域网的网络攻击，保证网络稳定运行支持PPPOE Server功能，提供身份接入身份认证功能丰富的上网行为管控功能，有效管控IM软件、炒股软件、下载软件灵活的访问控制，支持时间段设置IPSec VPN、PPTP VPN、L2TP VPN核心交换机TL-SG3424支持VLAN、ACL等丰富网管功能，清晰划分部门权限支持四元绑定、IEEE802.1X认证等多种网络防护措施，保护网络和服务器安全支持QoS及IGMP，满足多业务融合需求支持生成树及端口汇聚，提供链路冗余备份，提高网络可靠性接入交换机TL-SL2226P优异的PoE供电性能，智能功率管理支持VLAN、ACL等丰富网管功能，清晰划分部门权限支持QoS及IGMP，满足多业务融合需求支持生成树及端口汇聚，提供链路冗余备份，提高网络可靠性无线控制器TL-AC1000自动发现并统一管理AP，最多可管理1000个APAC旁挂组网，无需更改现有网络架构，部署方便统一配置无线网络，支持SSID和Tag VLAN映射支持MAC认证、Portal认证等多种用户接入认证方式支持信道自动调整支持基于接入用户数的负载均衡支持快速漫游无线AP TL-AP300I-PoE11N无线技术、300Mbps无线速率86型面板设计，直接安装至86型网络接线暗盒中802.3af/at标准PoE网线供电，无需外接电源零配置，即插即用，由AC(无线控制器)统一管理无线AP TL-AP452C-PoE11N无线技术、450Mbps无线速率小型化设计，部署方便吸顶/壁挂，安装灵活简便，802.3af/at标准PoE供电胖瘦一体，不同环境选择不同工作模式无线发射功率线性可调，根据需求调整信号覆盖范围支持8个SSID，轻松划分无线网络内置独立硬件保护电路，可自动恢复工作异常AP，维护简单方案特点无线网络全面覆盖：TL-AP452C-PoE支持吸顶和壁挂安装，采用11N无线技术，无线速率最大达450Mbps，非常适合食堂、厂房、仓库等面积较大环境；TP-AP300I-PoE采用国标86盒设计，无线速率最大可达300Mbps，非常适合宿舍等房间密集型环境。
