高压计量装置安装作业指导书

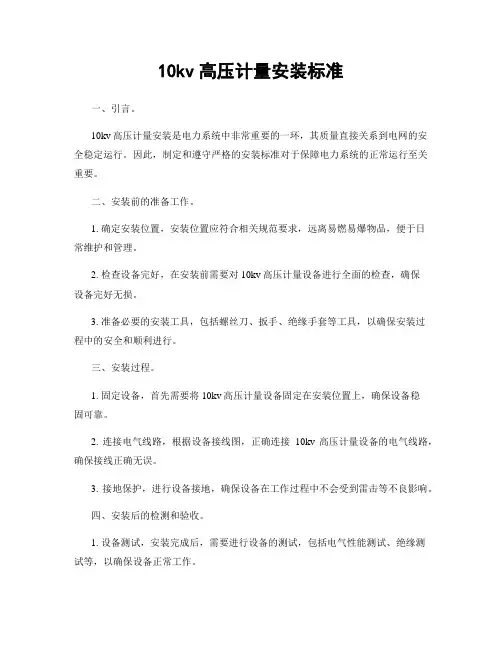

10kv高压计量安装标准一、引言。

10kv高压计量安装是电力系统中非常重要的一环，其质量直接关系到电网的安全稳定运行。

因此，制定和遵守严格的安装标准对于保障电力系统的正常运行至关重要。

二、安装前的准备工作。

1. 确定安装位置，安装位置应符合相关规范要求，远离易燃易爆物品，便于日常维护和管理。

2. 检查设备完好，在安装前需要对10kv高压计量设备进行全面的检查，确保设备完好无损。

3. 准备必要的安装工具，包括螺丝刀、扳手、绝缘手套等工具，以确保安装过程中的安全和顺利进行。

三、安装过程。

1. 固定设备，首先需要将10kv高压计量设备固定在安装位置上，确保设备稳固可靠。

2. 连接电气线路，根据设备接线图，正确连接10kv高压计量设备的电气线路，确保接线正确无误。

3. 接地保护，进行设备接地，确保设备在工作过程中不会受到雷击等不良影响。

四、安装后的检测和验收。

1. 设备测试，安装完成后，需要进行设备的测试，包括电气性能测试、绝缘测试等，以确保设备正常工作。

2. 现场验收，由专业人员对安装后的10kv高压计量设备进行现场验收，确保安装符合相关标准和规范。

3. 安全交底，对安装完成后的设备进行安全交底，告知相关人员设备的使用和维护注意事项。

五、安装后的维护管理。

1. 定期检查，对10kv高压计量设备进行定期的检查和维护，确保设备长期稳定运行。

2. 故障处理，一旦发现设备出现故障，需要及时进行处理，确保设备的正常运行。

3. 安全防护，加强设备的安全防护工作，预防意外事故的发生。

六、结语。

10kv高压计量安装标准的严格执行，对于保障电力系统的安全稳定运行具有重要意义。

只有严格遵守安装标准，确保安装过程的规范和完善，才能有效地提高电力系统的可靠性和安全性。

希望各相关单位和人员能够高度重视10kv高压计量安装标准，做好相关工作，共同维护电力系统的安全稳定运行。

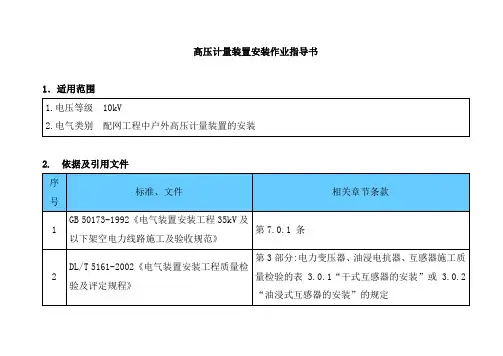

高压计量装置安装作业指导书1．适用范围1.电压等级 10kV2.电气类别配网工程中户外高压计量装置的安装2. 依据及引用文件序号标准、文件相关章节条款1 GB 50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》第7.0.1 条2 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第3部分:电力变压器、油浸电抗器、互感器施工质量检验的表 3.0.1“干式互感器的安装”或 3.0.2“油浸式互感器的安装”的规定3 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十四章第六节高压计量箱安装4 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：Y 主要作业内容YYY N施工条件户外高压计量装置安装施工准备质量检验支架安装接线及附件安装Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。

本工序施工负责人经审批2 图纸设计图纸。

本工序施工负责人经审批3 预算材料表含主、副材。

本工序施工负责人经审批4 施工方施工措施、安全技术交底(项目部级)。

本工序经审批案施工负责人5 相关证照根据需要办理涉及进入工作场所的手续、证件。

本工序施工负责人有效6 确认上一工序检查合格(1)户外高压计量装置的各项电气试验、计量试验合格。

(2)接地电阻符合设计要求。

本工序施工负责人合格4．2施工准备序号项目内容说明1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员支架安装技术工人21 1户外高压计量装置安装技术工人2接线及附件安装技术工人2技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作。

2 施工内容相对应的设备材料户外高压计量装置(互感器装置、计量表箱)、导线、热镀锌螺丝、热镀锌角铁、瓷担等。

(1)核对设备、材料的到位及数量；核对户外高压计量设备的型号、变比、准确级等技术参数与设计要求相符。

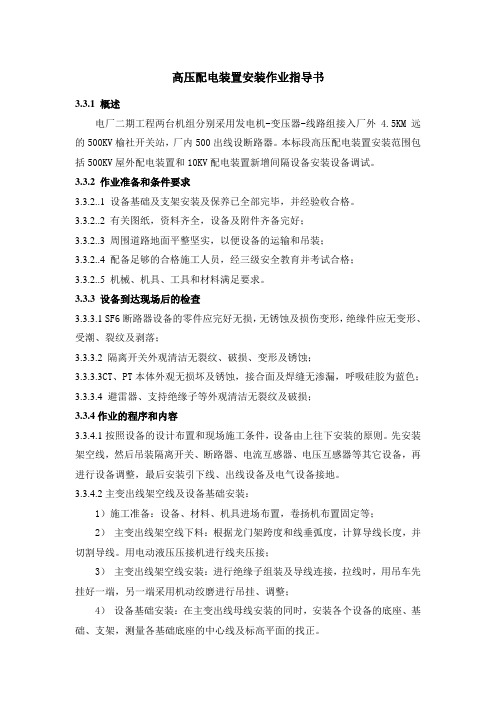

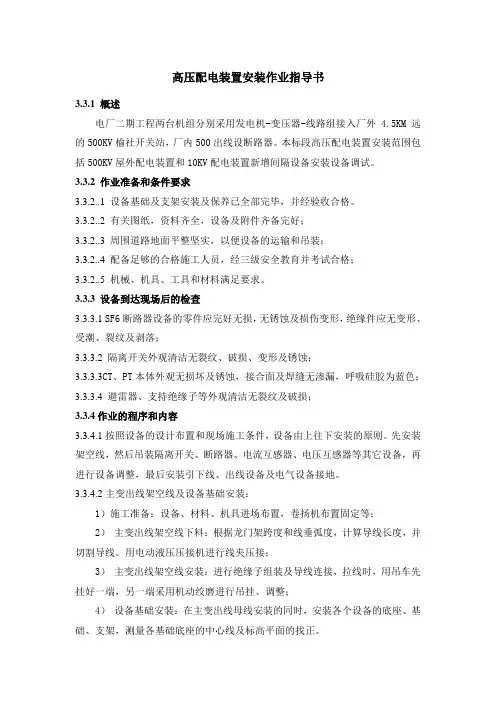

高压配电装置安装作业指导书3.3.1概述电厂二期工程两台机组分别采用发电机-变压器-线路组接入厂外 4.5KM远的500KV榆社开关站，厂内500出线设断路器。

本标段高压配电装置安装范围包括500KV屋外配电装置和10KV配电装置新增间隔设备安装设备调试。

3.3.2 作业准备和条件要求3.3.2..1设备基础及支架安装及保养已全部完毕，并经验收合格。

3.3.2..2有关图纸，资料齐全，设备及附件齐备完好；3.3.2..3周围道路地面平整坚实，以便设备的运输和吊装；3.3.2..4配备足够的合格施工人员，经三级安全教育并考试合格；3.3.2..5机械、机具、工具和材料满足要求。

3.3.3 设备到达现场后的检查3.3.3.1 SF6断路器设备的零件应完好无损，无锈蚀及损伤变形，绝缘件应无变形、受潮、裂纹及剥落；3.3.3.2隔离开关外观清洁无裂纹、破损、变形及锈蚀；3.3.3.3CT、PT本体外观无损坏及锈蚀，接合面及焊缝无渗漏，呼吸硅胶为蓝色；3.3.3.4 避雷器、支持绝缘子等外观清洁无裂纹及破损；3.3.4作业的程序和内容3.3.4.1按照设备的设计布置和现场施工条件，设备由上往下安装的原则。

先安装架空线，然后吊装隔离开关、断路器、电流互感器、电压互感器等其它设备，再进行设备调整，最后安装引下线、出线设备及电气设备接地。

3.3.4.2主变出线架空线及设备基础安装：1）施工准备：设备、材料、机具进场布置，卷扬机布置固定等；2）主变出线架空线下料：根据龙门架跨度和线垂弧度，计算导线长度，并切割导线。

用电动液压压接机进行线夹压接；3）主变出线架空线安装：进行绝缘子组装及导线连接，拉线时，用吊车先挂好一端，另一端采用机动绞磨进行吊挂、调整；4）设备基础安装：在主变出线母线安装的同时，安装各个设备的底座、基础、支架，测量各基础底座的中心线及标高平面的找正。

3.3.4.3配电设备的安装：1）架空线施工完毕后，进行断路器、电流互感器、隔离开关、电压互感器等到设备安装。

高压计量箱安装措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月高压计量箱安装措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

洪兴煤矿一回电源来自乐民35kv变电站乐洪10kv专线，二回电源来自洪兴35KV变电站10KV洪兴专线。

因。

特编此措施以便于高压计量箱顺利安装。

一、乐洪专线倒闸时间20xx年月日时分二、停电时间年月日时分至时分三、高压计量箱安装操作负责人及相关参与人员负责人：参与人：操作人员：四、高压计量箱安装注意事项1、高压计量箱安装前必须熟悉该设备的性能及其接线方式。

检查并确定所安装的设备是否配有计量箱使用说明书、出厂检验的产品合格证书、安装使用注意事项等出厂相关资料；电压、电流互感器的检定记录或报告，计量箱安装是作业指导书。

2、参加作业的工作负责人和操作人员应适当、足够，精神状态良好。

作业人员必须持有相应级别的计量检定员证，具备电业作业的相关资质，并熟练掌握计量箱的安装方法和技能；熟悉计量箱设备性能及二次接线。

3、安装前准备好相应的设备及工器具，并确定是否符合使用要求。

准备防护工具。

4、作业流程接受任务——作业前准备——学习安全技术措施——检查完善现场安全措施——办理工作许可手续——高压计量箱及表箱固定——一、二次导线连接——完工检查——加封——完善记录、清理现场——验收、交接，办理工作终结手续——安装记录归档5、严格按作业流程执行；安装时应按高压计量箱的技术要求进行，高压计量箱前安装一组相应电压等级的避雷器，高压计量箱包括表箱必须有可靠接地。

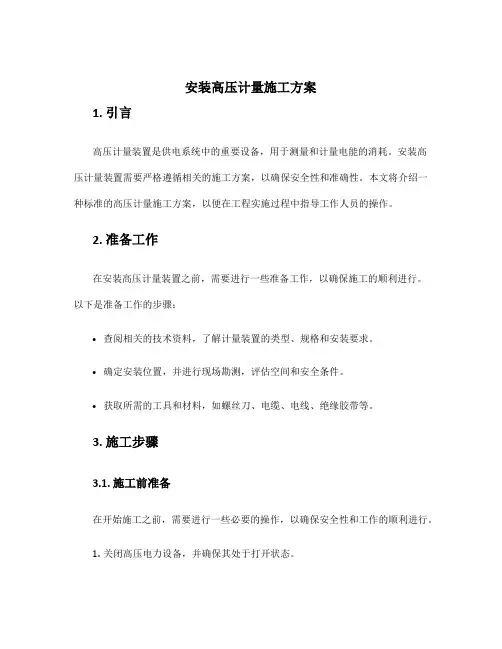

安装高压计量施工方案1. 引言高压计量装置是供电系统中的重要设备，用于测量和计量电能的消耗。

安装高压计量装置需要严格遵循相关的施工方案，以确保安全性和准确性。

本文将介绍一种标准的高压计量施工方案，以便在工程实施过程中指导工作人员的操作。

2. 准备工作在安装高压计量装置之前，需要进行一些准备工作，以确保施工的顺利进行。

以下是准备工作的步骤：•查阅相关的技术资料，了解计量装置的类型、规格和安装要求。

•确定安装位置，并进行现场勘测，评估空间和安全条件。

•获取所需的工具和材料，如螺丝刀、电缆、电线、绝缘胶带等。

3. 施工步骤3.1. 施工前准备在开始施工之前，需要进行一些必要的操作，以确保安全性和工作的顺利进行。

1.关闭高压电力设备，并确保其处于打开状态。

2.确定计量装置的类型和规格，并检查其完整性和功能性。

3.与供电部门联系，了解相关的安全要求和施工时间。

4.准备施工周围的工作区域，确保没有任何危险物（如水、火源等）存在。

3.2. 安装计量装置按照以下步骤安装计量装置：1.使用合适的工具，打开计量装置的外壳，检查内部电路板的完好性。

2.根据供应商提供的说明书，将计量装置安装在预定的位置上。

3.将计量装置与高压电线连接，确保连接牢固和导电性良好。

4.使用绝缘胶带或绝缘套管，对连接部位进行绝缘处理，以确保安全性。

5.根据供应商提供的指导，调整计量装置的参数和校准。

3.3. 安装附属设备安装附属设备有助于提高计量装置的性能和可靠性。

以下是常见的附属设备：1.安装电流互感器（CT）和电压互感器（VT），以提供电流和电压的测量信号。

2.连接数据采集装置，用于记录和存储计量数据。

3.安装断路器和保护装置，以确保供电系统的安全和稳定。

3.4. 调试和测试在安装完成后，需要进行一系列的调试和测试步骤，以确保计量装置的准确性和稳定性。

1.使用万用表或专用测试仪器，检查电流和电压信号的准确性。

2.运行供电系统，并记录计量装置的测量数据。

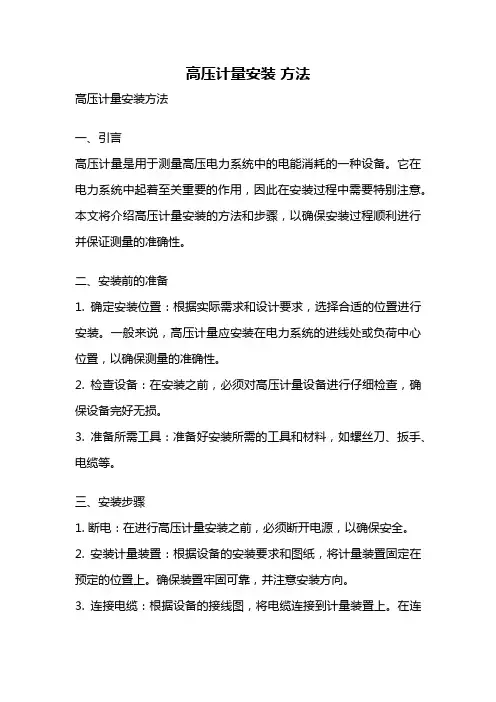

高压计量安装方法高压计量安装方法一、引言高压计量是用于测量高压电力系统中的电能消耗的一种设备。

它在电力系统中起着至关重要的作用，因此在安装过程中需要特别注意。

本文将介绍高压计量安装的方法和步骤，以确保安装过程顺利进行并保证测量的准确性。

二、安装前的准备1. 确定安装位置：根据实际需求和设计要求，选择合适的位置进行安装。

一般来说，高压计量应安装在电力系统的进线处或负荷中心位置，以确保测量的准确性。

2. 检查设备：在安装之前，必须对高压计量设备进行仔细检查，确保设备完好无损。

3. 准备所需工具：准备好安装所需的工具和材料，如螺丝刀、扳手、电缆等。

三、安装步骤1. 断电：在进行高压计量安装之前，必须断开电源，以确保安全。

2. 安装计量装置：根据设备的安装要求和图纸，将计量装置固定在预定的位置上。

确保装置牢固可靠，并注意安装方向。

3. 连接电缆：根据设备的接线图，将电缆连接到计量装置上。

在连接过程中，要注意正确连接相应的导线，避免短路或接错线。

4. 接地：将计量装置进行接地，以确保安全。

接地电阻应符合相关标准，并进行必要的测量。

5. 连接电源：在确认所有连接正确无误后，重新接通电源，并进行必要的测试，确保计量装置正常运行。

6. 调试和校准：在安装完成后，对计量装置进行调试和校准。

根据设备的使用说明书，进行相应的设置和校准操作，以确保测量的准确性和稳定性。

四、安装注意事项1. 安全第一：在安装过程中，要时刻注意安全，避免触电等危险事故的发生。

2. 遵循操作规程：按照设备的安装说明和操作规程进行安装，确保操作正确无误。

3. 防止外界干扰：高压计量设备对外界的干扰很敏感，因此在安装过程中要尽量避免电磁干扰的影响。

4. 保持清洁：安装过程中要保持计量装置的清洁，避免灰尘等杂物进入设备，影响测量的准确性。

5. 注意防护：在安装过程中，要注意对设备进行适当的防护，避免受到外界冲击或损坏。

五、总结高压计量安装是一个关键的环节，直接影响到后续的电能计量和监测工作。
