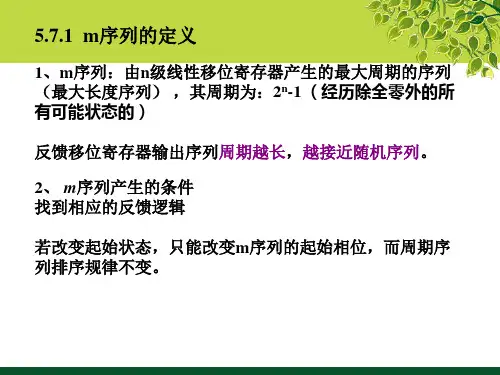

第5章 扩频系统的同步

  • 格式：pdf
  • 大小：926.50 KB
  • 文档页数：99

下载文档原格式

  / 99

合集下载

CDMA扩频通信中的同步实验系统解析

CDMA扩频通信中的同步实验系统解析

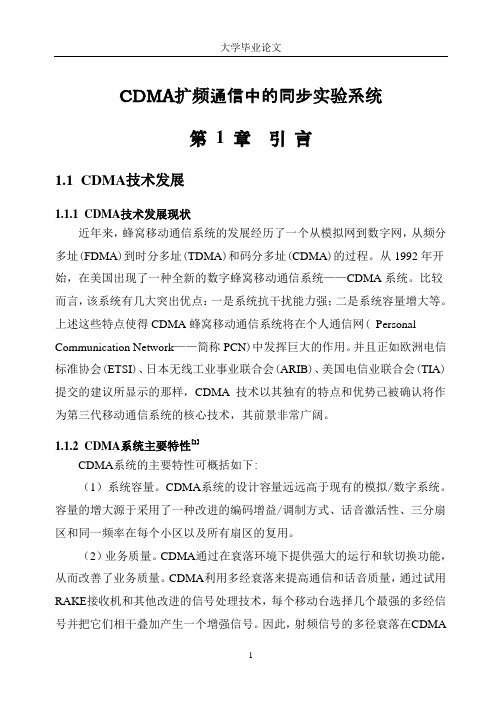

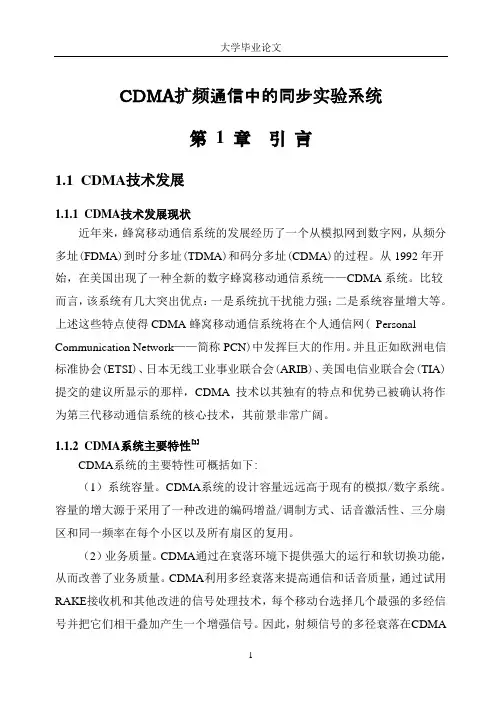

CDMA扩频通信中的同步实验系统第1 章引言1.1CDMA技术发展1.1.1CDMA技术发展现状近年来，蜂窝移动通信系统的发展经历了一个从模拟网到数字网，从频分多址(FDMA)到时分多址(TDMA)和码分多址(CDMA)的过程。
