JJ-Y系列高精度电子天平使用说明书一.概述JJ-Y系列高精度电子天平是常熟市双杰试测试仪器厂继T-Y系列电子天平之后推出的更高精度的新一代产品，除具备T-Y系列电子天平的全部优点之外，更具备以下特点：1. 精度及灵敏度更高；2．液晶显示，具备交、直流二用功能，可以用四节电池工作；3. 具有自动校正功能；4．采用高精度应变式称重传感器，克服了一般的高精度电磁式电子天平不能称量铁、镍等导磁物质的缺陷。
5. 具有单位转换功能，可在七个常用单位之间任意转换；6. 天平配置有数据输出接口，可连接打印机进行数据打印,更可与计算机接口,进行数据的采集、统计，同时，计算机也可以通过接口来控制天平的工作；7. 天平设计有计数功能, 可方便用户对大批量的物件进行计数。
总之,“双杰”凭借先进的技术、优良的制作工艺及精干的员工群体,使JJ-Y系列电子天平成为填补国内空白的一个系列产品,可广泛应用于各行各业、各种较高要求的称重检测、检验、分析等, 对提高产品质量、经济效益及工作效率都起到了重要的作用。
二. 规格及性能指标“双杰”牌JJ-Y系列电子天平按量程不同分为八种规格,见表:型 号 JJ100Y JJ200Y JJ300Y JJ500Y JJ600Y JJ1000Y JJ2000Y JJ3000Y JJ5000Y JJ6000Y 最大称量 110g 200g 300g 500g 600g 1000g 2000g 3000g 5000g 6000g 分 辩 率 0.01g 0.01g 0.01g 0.01g0.01g 0.01g 0.1g 0.1g 0.1g 0.1g 检定分度 10d 10d 10d 10d 10d 10d 10d 10d 10d 10d 去皮范围 110g 200g 300g 500g 500g 1000g 2000g 3000g 5000g 5000g 校准重量 100g 200g 200g 500g 600g 1000g 2000g 2000g 5000g 6000g 秤台尺寸 Φ135mm 190Χ160mm体 积 196 (W)Χ 215 (D)Χ 62 (H) mm供 电 AC 220V ± 10% 50Hz ± 1Hz 或者 DC6V使用温度 0-40°C使用湿度 ≤ 80% R.H注：其中JJ100Y-JJ1000Y五个规格随天平配置防风罩和校正砝码。
目次1、前言 (2)2、范围 (3)3、规范性引用文件 (3)4、型号 (3)5、要求 (4)6、实验方法 (6)7、检验规则 (8)8、标志、使用说明 (9)9、包装、运输及贮存 (9)前言本标准的编写格式符合GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定。
参考了国家标准GB/T23111-2008非自动衡器本标准的检验方法采用了相应国家标准的规定。
本标准由中山市福瑞康电子有限公司提出。
本标准起草单位：xxxxxxsxx电子有限公司。
本标准主要起草人：ldh、hjp。
本标准于2013年1月1日由xxxxx电子有限公司负责人ldh批准，并对标准中所规定的内容和实施后果负责。
本标准于2013年1月1日首次发布。
本标准规定了家用电子人体秤（以下简称人体秤）的型号、要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存。
本标准适用于200kg以下量程，以称重传感器及承重元件，发光二极管或液晶显示器（以下分别简称LED/LCD）数字显示的家用电子人体秤。
本标准未包括的电子衡器功能，只要不妨碍称重功能要求，任何功能都允许设置。
如本公司生产的电子人体脂肪秤、母婴秤、婴儿秤、儿童等，皆以测量人体体重为主要功能的产品，适用于本标准。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191-2008包装储运图示标志GB/T2423.1-2008电工电子产品基本环境试验规程试验A：:低温试验方法GB/T2423.2-2008电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.5-1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB/T23111-2008非自动衡器3型号电子人体秤：用VBS表示VBS序列号电子人体脂肪秤：用VFS表示VFS序列号4.1环境条件4.1.1环境温度:-10℃~40℃4.1.2相对湿度:30%~90%4.2产品应符合本标准要求,并按照批准的定型产品设计图纸、加工图纸及技术文件制造.4.3秤量及允许误差4.3.1最大秤量及其分度值产品最大秤量分别为:80kg、150kg、180kg、200kg四档；分度值（d）分为：100g、50g两档，各型号产品根据设计要求的不同选用并搭配。

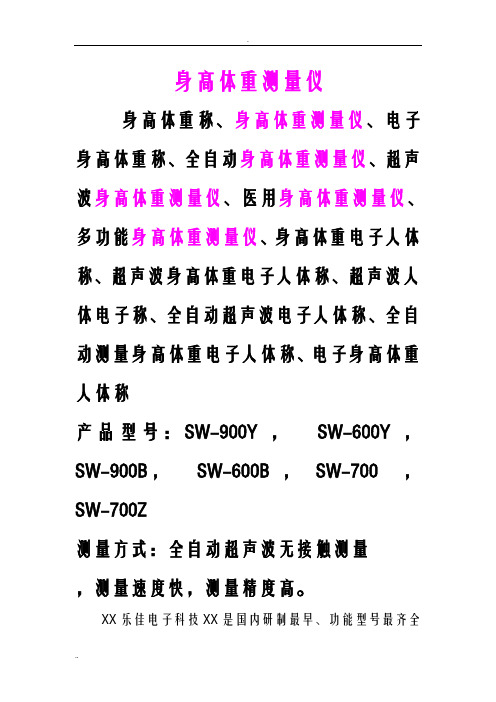

身高体重测量仪身高体重称、身高体重测量仪、电子身高体重称、全自动身高体重测量仪、超声波身高体重测量仪、医用身高体重测量仪、多功能身高体重测量仪、身高体重电子人体称、超声波身高体重电子人体称、超声波人体电子称、全自动超声波电子人体称、全自动测量身高体重电子人体称、电子身高体重人体称产品型号：SW-900Y ，SW-600Y ，SW-900B，SW-600B ，SW-700 ，SW-700Z测量方式：全自动超声波无接触测量，测量速度快，测量精度高。
XX乐佳电子科技XX是国内研制最早、功能型号最齐全的身高体重秤生产厂家，产品丰富：有SW-900系列、SW-600系列、SW-700系列、SW-1000系列、SW-20系列等多个系列身高体重秤，我公司研制、生产的各型身高体重秤以性能可靠、使用稳定、价格适中且安装维护方便，故障率低深得广大用户朋友的信赖！SW-900Y身高体重秤根据当前流行设计，做工细腻,外观更豪华，造型更漂亮,对客户更有吸引力。
本机测高选用进口高精度探测器,测重选用高性能传感器，采用国外先进测量技术使测量结果准确，速度更快。
SW-900Y身高体重秤主要功能和参数：一自动测量身高、体重、BMI体格指数、标准体重X围。
（可选择RS-232连接电脑和软件）二测量结果高速热敏打印，清晰语音播报，数码显示三身高测量X围：60—200CM 分度值0.1CM体重测量X围：8-200KG 分度值0.1KG四电压110—220 V平均功率8 W一、HW-900B型身高体重秤选用美国进口的Polaroid 6500超声波探测器和高精度测重传感器，日本进口的精工热敏打印机及欧姆龙电子血压计，通过微电脑控制,自动测量身长、体重、BMI体格指数、体型判断（偏瘦、正常、偏胖、超重），同步数码显示、清晰语音播报并高速热敏打印测量结果。
整个测量过程无需任何人工操作，全自动完成，机身底部带有小轮子，移动方便。
折叠包装，运输便捷。
霸王超人大和————01 超众华德赛多利斯————114 福日和田衡之宝———06 众和精衡——————115 衡臣—————————17 昌帛磅志瑜大河—————116 衡天衡协衡新、衡志福—20 宏马中银大华——————117 桦利泰永州华德———32 珠江凯丰恒天——————118 天星仙华精衡————32 新永州明辉三峰—————123 威灵白云山双杰———32 科迪泰德西特天平————123 金利金菊联贸————34 优越惠而邦规矩—————124 梅特勒托利多—————37 爱华台湾JADEVERA———126 寺冈天合香海————39 昌信巨林亚太——————129 旭日耀华英展————65 三兴东松————————127 大阳、枝花、永杰———90 日本实用衡器钰恒————130 友声永州众和————91 中银正人大河——————132 长青冠衡新和基———97 湘平世伟——————133 奥特征龙三生————97 大华五强————————133 中侨天河上准———102 三积分燕影———————133 英菲中字牌————105 三峰风华————————134 中兴企鹅白云山——107 四方华泰超超——————134 中庆达中字耐克斯—109 直林顶尖百利达—————136 东松惠邦奋进———129 台湾腾龙———————139 霸王计价秤霸王电子秤标定霸王/大红鹰/永杰/万宝/风华计价秤霸王计价秤标定(1): 储存—9.845—储存—放砝码—储存—输入砝码重量—储存—输入重秤量—储存.霸王计价秤标定(2): 先短路,储存—0.567—储存—放砝码—储存—输入砝码重量—储存—输入重秤量—储存. 霸王计价秤标定(三分厂): 储存—6.911—储存—放砝码—储存—-输入砝码重量—储存—输入重秤量—储存.1．?? 霸王计价秤标定(1): 储存---9.845---储存---放砝码---储存---输入砝码重量---储存---输入重秤量—储存.222．?? 霸王计价秤标定(2): 先短路,储存---0.567---储存---放砝码---储存---输入砝码重量---储存---输入重秤量---储存. 3．?? 霸王计价秤标定(三分厂): 储存---6.911---储存---放砝码---储存----输入砝码重量---储存---输入重秤量---储存. 4．?? 威灵计价电子秤标定说明: 按＊---9.845---＊-----放砝码----＊----输入砝码重量----＊---输入重秤量---?5.霸王衡器ACS计价秤24键（14键按[去皮][清除]）步骤操作说明总重窗口单价窗口总价窗口1 开机归零短接标定头[?? 0.00] [? 0.00] [? 0.00]2 按[储存][0·567][储存] [?? 0.00] [UNLOAD] [? 0.00]3 按[储存] 空秤[?????? ] [ load ] [?????? ]4 加码5kg按[储存] [?? **? ] [ Ld-in ] [????? 0]5 按[5·00]按[储存] [ 5·000 ] [ CAPP ] [-------]6 按[15000]按[储存] 输入最大量程[?????? ] [Ld-in ] [ 15000 ]7 [ 5。
人体脂肪、肌肉、水分电子秤说明书一、简述：本系统采用高性能、低功耗微处理器Tt18P08D，由深圳市倍杰电子有限公司开发，基本特征如下：重量显示精度：1500分度数；水分、脂肪以百分数显示，肌肉以KG、 lb、 ST表示；脂肪率显示范围：5%-63%；称量范围：5Kg -- 150Kg; 误差: ±0.1Kg；12bit ADC分辨率；1/3 bias、1/4 duty 4.5V LCD驱动电路；秤重单位：Kg，lb，ST可选; 身高单位：cm，ft’ in’’ 可选；4点标定，标定位置0.0kg, 50.0kg, 100.0kg, 150.0kg；可选8键操作(ON/off，SET，UP，DOWN，P1，P2，P3，P4) 或3键操作(SET，UP，DOWN )；可记忆1-10组(可选最多10组)个人资料，包括性别、身高( 100 - 240 cm )、年龄( 10 – 99 ) 存放于EEPROM；省电模式：15秒内无操作则系统进入Sleep mode；功耗：Normal方式≦6mA，Sleep方式≦8uA；低电压警告，过载声音报警。
二、基本操作:➢参数设定⏹体脂, 肌肉, 水份测试前(个人参数: 性别、年龄、身高)的参数设置➢短按SET键开机后，LCD显示”8888”进行开机校准, 而后显示”0.0kg”, 再按住SET 键2秒,LCD显示“1 ~ 10” , 放开SET键, 按UP或DOWN键选择目标编号．再短按SET 键,LCD上的性别标示符号闪烁(预设置为男性)，按UP或DOWN 选择性别, 短按SET 键确认.➢选好性别后自动进入年龄设置, 年龄“30 ”闪烁, 预设值为30岁. 按UP 或DOWN 键选择年龄(10 ~ 99), 短按SET键确认.➢设置完年龄后自动进入身高设置(预设值为170), 短按UP 或DOWN 键选择身高(100-----240), 再按一次SET 键确认, 即完成当前一人的参数设置. 5秒后,自动关机.➢当一个人参数设置好之后，系统自动回到当前已设置的编号闪烁, 例如: 设置完01的参数后,会再继续01闪烁.; 如果要继续设第二个人的参数, 短按UP或DOWN键改变编号后重复上面步骤进行新的参数设置. 但是当设置完所有编号后等待自动关机. 关机时, 保存所有参数设置.⏹单位制式的设置➢在EEPROM中写入不同的数值决定用按键或拨动开关的选择➢如果用三段式双刀拨动开关, 则直接拨动开关即可➢如果使用按键则按以下步骤设置: 关机状态下按住SET键2秒后单位符号“Kg”闪烁(预设值位公制), 按UP键选择Lb, 再按UP键选择ST, 再短按UP键, 选择kg, 循环调整. 短按SET键选定. 在选定体重的单位后, 身高的单位制式自动相应变更为一致.➢测量结果显示时, 单位按设定的单位来显示.➢测量操作⏹体重测量➢短按SET 键开机, 显示0.0时, 可以开始测量体重; 但是开机后xx秒（EEPROM设定）内没有重量检测, 直接关机.➢在测量过程中系统连续得到三次稳定的重量值则锁定数值, 锁定后闪动显示一次(暗-----0.2秒.显示----0.2秒, 循环一次)后显示不动, 同时发出“bee”一声长音约0.5秒。
HW-700型身高体重测量仪技术参数:
身高测量方式: 超声波测距(美国原装探头并实现温差补偿)
体重测量方式:精密平衡梁式压力传感器称重秤盘采用冷板冲压成型（非铸铁）体型:国际通用体格指数(BMI)
显示方式:1英寸大LED显示屏，显示屏能同时显示身高、体重、BMI体格指数、体型（偏瘦、正常、偏胖、肥胖）
智能评测：测量数据通过蓝牙直接上传手机端，根据测量数据对你的体型有个全面的评测，建议饮食和合理营养。
信息直接保存手机端，便于你以后测量的比对。
测量范围: 身高测量范围：60-200cm 分度值0.1cm
体重测量范围：8-200kg 分度值0.1kg
测量速度：480次/小时
HW-700型有带打印功能和不带打印功能两种
打印方式:热敏打印（日本精工热敏打印机）
语音提示:有语音自动播报测量结果
数据输出格式:RS-232
电源电压:交流（照明电）：110V-240V,50HZ
直流（蓄电池）：12V±10％
功耗:待机时功率：≤８Ｗ
测量时功率：≤１２Ｗ
工作环境：环境温度：－１０℃～＋４０℃
整机重量: 毛重：25kg 净重：20kg
外形尺寸:MAX:55(L)×33(W)×230(H)cm
附件: 使用说明书、电源线、数据线、保修卡、合格证、工具包等。
人体电子称人体电子称是一种现代化的健康测量仪器，广泛应用于家庭、医院、健身房等场所。
它通过使用传感器和电子技术，准确测量人体重量，并提供其他多项数据，例如体脂肪率、水分含量、骨骼肌率等。
这些数据能够帮助人们了解身体的健康状况，掌握自己的身体变化。
一、人体电子称的工作原理人体电子称一般由称重传感器、数字显示屏及微处理器等组成。
当一个人踩上电子称上的称重传感器时，传感器会感知人体的重量并将这个信号转化为电信号。
电信号被传输到微处理器中进行数值处理，并且通过数字显示屏显示出来。
这种工作原理使得人们可以轻松地获取自己的体重数据。
二、人体电子称的功能与特点1. 体重测量：人体电子称的基本功能就是测量人体的重量。
不同型号的电子称能够测量的重量范围有所不同，一般从几十公斤到几百公斤不等。
通过重量的测量，人们可以监控体重的变化，掌握自己的健康状况。
2. 体脂测量：有些高端的电子称还可以测量人体的体脂肪率。
这对于那些希望减肥或者增加肌肉的人们来说非常有用。
通过监测体脂肪率的变化，人们可以调整自己的饮食和运动方式。
3. 水分含量测量：人体电子称还可以测量人体的水分含量。
水分是人体重要的组成部分之一，它的变化与身体的健康状况密切相关。
通过监测水分含量的变化，人们可以及时调整自己的饮食和水分摄入量。
4. 骨骼肌率测量：一些更高级的电子称还可以测量人体的骨骼肌率。
骨骼肌率是指人体骨骼肌组织在身体总体重中的比例，这个指标与肌肉的健康状况有关。
通过监测骨骼肌率的变化，人们可以了解到自己的肌肉状况，并据此来制定健身计划。
5. 多用户记录：一些电子称还具备多用户记录的功能。
这种功能可以让家庭中的多个成员使用同一台电子称，并且每个人的数据都可以被单独储存。
这样，家庭成员可以方便地了解各自的健康情况。
三、人体电子称的使用方法1. 脱去鞋袜：在使用人体电子称之前，需要脱去鞋袜，确保脚部充分接触传感器。
2. 踩上电子称：站在电子称的中央，保持身体重心平稳，双脚均匀分布在电子称上，等待数秒钟等待测量完成。
目录1.引言……………………………………………………………………………………………12.注意事项……………………………………………………………………………………..13.产品介绍3-1产品规格及产品特性………………………………………………………………………..3-2前面板………………………………………………………………………………………..3-2-1显示说明…………………………………………………………………………………...3-2-2按键说明…………………………………………………………………………………..3-3后面板………………………………………………………………………………………..3-4电源…………………………………………………………………………………………...1223444.安装说明4-1传感器的连接............................................................................................4-2立杆安装说明.. (55)5.设定说明5-1最大秤量&感量设定说明……………………………………………………………………5-2功能设定&参数说明…………………………………………………………………………676.校正说明6-1单点校正...................................................................................................6-2线性校正 (99)7.操作说明7-1秤重…………………………………………………………………………………………...7-2手动扣重与预先扣重………………………………………………………………………...7-3单位切换…………………………………………………………………………………….7-4检重.………………………………………………………………………………………….7-5累计、累计显示、累计清除…………………………………………………………………7-6简易计数…………………………………………………………………………………….7-7Peak Hold 功能………………………………………………………………………………101011111212138.外接界面8-1RS-232接脚示意图....................................................................................8-2单一选配 (1314)9.错误信息提示和故障排除 (15)1.引言感谢您购买JWI-700W称重显示器。
SG-700型电子人体秤
用户手册--中文版
一、安装说明
五芯传感器线发射盒ST6自攻丝
两芯电源线
下机箱开关
通讯接口
底座电源接口上机箱
传感器接口
ST6自攻丝
传感器插座上机箱底孔
图1 图2图3图4
①②③
⑤
后门⑤⑤
④
①电源开关②RS-232接口
③接12V电源④电源适配器⑤地脚
图5 图6 图7
一：下机箱的安装
如图1所示，先将下机箱底部的传感器插头（五芯航空插头）插到底盘上的传感器插座（五芯航空插座）上并拧紧，然后把底盘和下机箱的孔（ST6自攻丝孔和φ孔）对准，拧上ST6自攻丝并拧紧，如图2。
二：上机箱的安装
如图3所示，把发射盒的测高传感器线放回上机箱，然后用M6螺栓将发射盒与上机箱连接起来如图4所示。
三：上下机箱的对接固定
在固定前请先把打了结的五芯传感器线和两芯电源线解开，然后从上机箱底部的孔穿入上机箱，然后再像原来那样打好结。
再用M4螺钉将上下机箱连接起来(如图5)，最后把五芯传感器插头、两芯电源插头分别插到电
路板相应位置(具体位置见附录1的说明)，再将喇叭线的两芯小插头插到主板上，
最后拧上螺钉固定后门即安装完成（如图6）。
使用说明（参见图7）
1．开机：连接好电源线，打开电源机身后部的电源开关后首先进入自检过程：
在体形指数位置显示S-1表示测高正常，显示E-1则表示测高
错误。
在体重位置显示皮重值。
如果体形指数位置显示E-8则表示测重
错误。
正常启动后，身高位置显示当前日期，体重位置显示时间，同时体形
指示灯开始闪烁。
2.测量：人站上秤盘即可测量。
3．音量：在待机状态下通过调整+ 和–来调整音量。
注意：1. 开机前请确保秤盘上不能有任何重物。
2. 电源线的地线需可靠接地。
3. 调整4个地脚，使人体秤平稳。
4.显示：
待机状态测量时
日期：7月25日身高： cm
时间：12时38分体重： kg
LED交替闪烁体型：正常
温度：25度体重指数：
三、功能设定及调整：
在待机状态下按确认键数码管显示1-01 表示已进入菜单操作，此时
用+ 和–选择相应的操作菜单，按确认键进入该项，如果按
取消键则表示不进行操作返回到待机状态。
1．日期调整
选择菜单代码1-01，按确认进入调整状态。
身高窗口显示0603表示当前日期为06年3月，体重窗口显示24为24
号。
闪烁显示的内容表示处于调整状态。
按 + 或 - 将显示数字调整到日期。
按选择循环改变需要调整的年，月，日
按确认，保存调整结果并退出。
按取消不保存调整结果退
出。
2．时间调整
选择菜单代码1-02，按确认进入调整状态。
体重窗口显示17:05表示当前时间。
闪烁显示的内容表示处于调整
状态。
按 + 或 - 将显示数字调整到实际时间。
按选择循环改变需要调整的分钟，小时。
按确认，保存调整结果并退出。
按取消不保存调整结果退出。
3．体重调整
选择菜单代码1-03，按确认进入体重调整状态。
体重窗口显示为当前体重。
在秤盘上放已知重量的物体（也可以是
自己的体重）。
体重显示稳定后按 + 或 - 调整到显示体重值和实际重量相符。
当需要重新测量时，可以按选择。
按确认，保存调整结果并退出。
按取消不保存调整结果退出。
4．身高调整
在秤盘上竖一已知高度标杆标杆。
选择菜单代码1-04，按确认进入身高调整状态并开始测量。
身高窗口显示为当前高度。
身高显示稳定后按 + 或 - 调整到显示身高值和实际高度相符。
当需要重新测量时，可以按选择。
按确认，保存调整结果并退出。
按取消不保存调整结果退出。
5．空闲语音间隔设置：
选择菜单代码1-05，按确认进入间隔时间调整状态。
体重窗口显示 6 为当前参数，范围0-50，表示报“欢迎光临”的
间隔30秒。
按 + 或 - 将显示数字调整到需要的数值。
按确认，保存调整结果并退出。
按取消不保存调整结果退出。
注： a. 实际时间间隔 = 设定值*5。
b. 设定值为0时，不报“欢迎光临”。
6．语音状态设置：
选择菜单代码1-06，按确认进入调整状态。
体重窗口显示 1 范围0-1。
1：测量结束播报测量结果，0：测量
结束不播报测量结果。
按 + 或 - 将显示数字调整到需要的数值。
按确认，保存调整结果并退出。
按取消不保存调整结果退出。
7．体重指数正常范围最大值：
选择菜单代码1-07，按确认进入调整状态。
身高窗口显示为男性体重指数最大值，范围。
体重窗口显示为女性体重指数最大值，范围。
按 + 或 - 将显示数字调整到需要的数值。
按选择可以切换男、女体重指数的调整。
按确认，保存调整结果并退出。
按取消不保存调整结果并退出。
8．体重指数正常范围最小值：
选择菜单代码1-08，按确认进入调整状态。
身高窗口显示为男性体型指数最小值，范围。
体重窗口显示为女性体重指数最大值，范围。
按 + 或 - 将显示数字调整到需要的数值。
按选择可以切换男、女体重指数的调整。
按确认，保存调整结果并退出。
按取消不保存调整结果并退出。
注：a. 不同地区的体重指数范围可能不一样，需根据实际要求调整次项。
b. 体重指数的最大值和最小值将决定测量后的体形灯显示位置
及打印测量结果的理想体重和标准体重范围。
c. 当男女体重指数相同时，理想体重将不区分男女打印。
d. 体重指数：BMI=体重（kg）/(身高)2（m2）
9．保留
10．调整投币个数：
选择菜单代码1-10，按确认进入调整状态。
体重窗口显示 1 范围0-9。
0为免投币，大于0为测量一次需要投币的个数。
按 + 或 - 将显示数字调整到需要的数值。
按确认，保存调整结果并退出。
按取消不保存调整结果退出。
HGM-200型人体秤此项必须为0
11．查看测量人数：
选择菜单代码1-11，按确认进入查看状态。
身高窗口显示 168是总测量人数为168次。
体重窗口显示 18 是批累积数（前一次打印到这一次查看之间的测量人数）。
测量人次累积范围0-9999，超出后自动回0。
按选择可以打印测量累积数（清除批累积数）和日期。
按确认或取消退出。
12．恢复出厂设置：
选择菜单代码1-12，显示8888。
按确认恢复出厂设置。
按取消退出。
四、一般故障检修方法
1．开机后显示板没有显示：
检查电源插头是否接好。
检查电源开关是否能正常接通。
2．能正常测量但不能报身高体重：
音量是否调整到了最小。
检查喇叭和喇叭引线；
3．测量时无体重显示或体重不准
检查体重传感器五芯插头是否与插座接触良好。
（见图1）
参照体重调整来修正。
4．开机时显示 E-8 错误
检查体重传感器五芯插头是否与插座接触良好。
（见图1）
五、电气技术指标
体重测量范围：8-160kg 分辨率：±
身高测量范围：100-200cm 分辨率：±
电源：AC 100V–240V
待机功率： 6W
外型尺寸(mm)：490×340×2350
包装尺寸(mm)：580×420×170 1310×340×250
整机重量：25kg
附录1 联机通讯
一、使用Scale AxtiveX控件
此种方式下用户可以通过Scale ActiveX可以控制人体秤一般操作和设置。
随
机光盘有以及使用例程。
二、直接传送
此种方式下人体秤不受计算机控制，每测量完成后立即通过串口发送测量结
果。
发送格式如下：
例：W:0825 H:1825 表示体重= 身高=
注： 1. 字符为ASCII码，并以回车(0d) 换行(0a) 结束。
2. 此方式是人体秤开机后默认通讯方式。
三、通讯协议
通讯协议：RS-232
通讯格式：波特率=4800bt 起始位=1bit 数据位=8bit 停止位=1
附录2：接线图
注：薄膜按键插头上所标的序号应该和按键插座上的序号对应
上海实干实业有限公司
地址:上海市松江区新桥镇新中街199弄TEL:+86-。
