电子秤传感器介绍

电子秤传感器的工作原理电子秤作为一种常见的称重工具，在日常生活中被广泛应用。

它通过使用传感器来实现物体的准确测量。

本文将介绍电子秤传感器的工作原理以及它在实际应用中的作用。

一、传感器的概述传感器是一种能够将物理量转化为可感知电信号的装置。

在电子秤中，传感器的作用是将投射在秤盘上的物体重量转化为电信号，以便后续的处理和显示。

二、电子秤传感器的种类1. 压阻式传感器压阻式传感器是一种常见且经典的电子秤传感器。

它由一个弹性体和一个固定的电阻组成。

当物体施加在传感器上时，弹性体会发生形变，从而使电阻值发生相应的变化。

这一变化可以通过电桥电路来检测和测量。

2. 电容式传感器电容式传感器是另一种常见的电子秤传感器。

它由两个金属板和介质组成，当物体放在传感器上时，金属板之间的电容值会发生变化。

通过测量电容值的变化，可以得到物体的重量。

3. 力敏电阻传感器力敏电阻传感器是一种利用力的大小对电阻产生影响的传感器。

它由一块半导体材料和电阻器组成。

当物体加在传感器上时，材料会产生形变，从而改变电阻值。

通过测量电阻值的改变，可以确定物体的重量。

三、电子秤传感器的原理无论何种类型的电子秤传感器，其工作原理都是基于物体的质量对传感器产生的影响。

当物体放置在传感器上时，传感器会产生相应的变化，这种变化可以通过电路进行测量，并最终转化为数字信号，以便于显示和处理。

在压阻式传感器中，物体的压力会导致弹性体的形变，从而使传感器的电阻值发生变化。

通过电桥电路的测量，可以得到物体的重量。

在电容式传感器中，物体的质量会改变金属板之间的电容值。

通过测量电容值的变化，可以确定物体的重量。

在力敏电阻传感器中，物体的质量会改变材料的电阻值。

通过测量电阻值的改变，可以确定物体的重量。

四、电子秤传感器的应用电子秤传感器广泛应用于各种领域，如家庭，商店，工业等。

在购物领域，电子秤传感器可以准确地检测物体的重量，从而保证精确计价。

在工业领域，电子秤传感器可以用于物料管理和流程控制。

电子秤重量传感器的工作原理电子秤作为一种现代化的称重工具，在日常生活和工业生产中得到了广泛应用。

而电子秤的核心部件，重量传感器，起着至关重要的作用。

本文将详细介绍电子秤重量传感器的工作原理。

一、引言电子秤重量传感器是电子秤的核心部件，主要用于测量物体的重量。

通过将物体放置在秤台上，重量传感器能够将物体的重量转变为电信号，进而由电子秤进行数字化处理并显示。

了解电子秤重量传感器的工作原理对于我们深入了解电子秤的原理和技术具有重要意义。

二、电子秤重量传感器的种类电子秤重量传感器有多种不同的分类方法，可以根据测量原理、结构形式和工作方式来进行分类。

根据测量原理，常见的电子秤重量传感器可以分为电阻式传感器、应力式传感器和电容式传感器等。

根据结构形式，电子秤重量传感器可以分为悬臂梁式传感器、弹簧式传感器和压力式传感器等。

根据工作方式，电子秤重量传感器可以分为压力型传感器、剪切型传感器和振弦型传感器等。

三、悬臂梁式电子秤重量传感器的工作原理悬臂梁式电子秤重量传感器是应力式传感器的一种常见形式。

它主要由载荷传感器、弹性梁和测量电路组成。

载荷传感器负责接收物体的重量，并将其转化为弹性梁的变形。

弹性梁在受力时会发生微小弯曲，这个变形可通过应变片等敏感部件检测到。

测量电路会根据应变片的变化情况，将其转化为相应的电信号，进而进行放大、滤波等处理，最终输出物体的重量值。

四、电子秤重量传感器的工作原理详解在悬臂梁式电子秤重量传感器中，弹性梁的变形是关键。

当物体放置在秤台上时，其重力会使得悬臂梁发生微小的弯曲。

这种微小弯曲会导致弹性梁上的应变片变化。

应变片是一种金属材料，具有较高的导电性，通过在其上面固定导电体并与电路连接，可以感知弹性梁上的应变情况。

当物体的重量施加在悬臂梁上时，弹性梁会发生弯曲，导致应变片的形状发生变化。

这种变化会引起应变片电阻的变化，进而导致电路中的电流、电压发生变化。

通过对电流、电压的测量和计算，可以得到物体的重量值。

电子秤采用的是什么传感器传感器是电子秤的核心部件，其精确度和稳定性直接影响着电子秤的性能。

那么电子秤采用的是什么传感器？电子秤采用的是压力传感器和电阻传感器,很多是压力传感器。

电子台秤5大故障维修方法1、电子台秤屏幕显示ERR05维修方法：由于A7 仪表有A/D 板和主板两块组成，换一块好的A/D 板后，仪表仍然出现ERR05 ，怀疑是主板损坏，首先检查8V电压正常，说明电源部分工作正常，更换8952 ( ICI )后仪表称重正常。

2、电子台秤一直显示ERR05维修方法：利用替代法得知仪表A/D 板损坏，首先检查OP177 ( ICI )第6 脚电压是7.6V ，在空称情况下，该点电压正常应为3.9V 左右。

更换OP177 芯片后测6 脚电压恢复到3.8V ，说明模拟放大电路工作正常，但仪表仍然显示ERR05 ，怀疑是CD4066 损坏，更换后仪表称重正常。

3、电子台秤称量时出现漂移维修方法：利用替换法得知仪表主板损坏引起，首先检查8V 电压为11.8V ，更换7808 后电压恢复到7.9V ，用万用表测量7808 输入脚与输出脚短路，经重新标定后仪表工作正常。

4、电子台秤插入电源直流无法启动维修方法：用交流电仪表工作正常，说明故障出在直流电源部分，首先检查12V 直流电压为10 V ，换12V直流电池后仪表能正常工作，说明蓄电池电压太低，经48 小时充电后仪表正常工作。

5、指示灯正常，直流无法启动维修方法: 按启动按钮后仪表点亮指示灯亮，但仪表无显示，测量蓄电池电压为11.9V，说明仪表直流部分电路和蓄电池都没有问题，怀疑船形开关坏，更换后仪表直流工作正常。

以上内容由您想知道更多电子秤的使用方法吗？请关注的农贸市场安全小知识吧!。

电子秤的传感原理
电子秤是一种常见的计量仪器，它通过一种称为传感原理的方式来测量物体的质量。

传感原理主要包括应变原理和电磁感应原理。

1. 应变原理：电子秤中的传感器通常采用应变式传感器。

应变式传感器通常由金属材料制成，具有较好的弹性和导电性。

当外力作用在传感器上时，会使传感器产生应变，导致传感器金属材料内部发生微小的形变。

这种形变会使传感器产生电阻或电容变化，电子秤通过测量这种电阻或电容的变化，就可以得知物体的质量。

2. 电磁感应原理：电子秤中的传感器通常采用电磁式传感器。

电磁式传感器由线圈和磁铁组成。

当物体放置在电子秤上时，物体质量会使传感器感受到重力，并产生相应的压力。

这种压力通过线圈感应到，并转化为电信号。

通过测量这个电信号的强度，电子秤就能得知物体的质量。

无论是应变原理还是电磁感应原理，电子秤都可以将物体的质量转化为电信号进行测量和显示。

这些电子信号最终被处理器处理并转换成数值，显示在电子秤的显示屏上。

通过这种方式，人们可以方便地获得物体的质量信息。

电子秤压力传感器原理电子秤压力传感器是一种常见的测量质量的装置，用于测量被称之物体的重量。

它主要由悬臂梁结构和应变电阻组成。

当物体施加在秤盘上时，会在悬臂梁上产生弯曲变形，从而改变悬臂梁上的应变电阻值。

通过测量应变电阻值的变化，可以确定被称之物体的重量。

悬臂梁是电子秤压力传感器的核心组件之一。

它通常由金属材料制成，如铝或钢。

悬臂梁的一端固定在秤盘上，另一端与应变电阻相连。

当物体施加在秤盘上时，悬臂梁会产生弯曲变形，这是由物体的重力引起的。

变形程度与物体的重量成正比。

为了测量变形程度，通常在悬臂梁上安装了一个应变电阻。

应变电阻是一种电阻，它的电阻值会随应变量的改变而产生变化。

这种电阻的工作原理基于金属在受力或应变作用下自身电阻值的变化。

当悬臂梁上产生弯曲变形时，应变电阻也会发生变化。

这种变化可以通过电路测量方法进行检测。

为了测量应变电阻的变化，通常将其组装在一个电桥电路中。

电桥电路通常包含四个应变电阻，其中两个位于悬臂梁的上表面，另外两个位于下表面。

这种安装方式可以有效地测量应变电阻的变化。

当悬臂梁上产生弯曲变形时，上表面的应变电阻会变大，而下表面的应变电阻则会变小。

这种变化会导致电桥电路中电阻值的不平衡，进而产生一个电压信号。

测量电压信号时，通常会引入一个称重传感器。

称重传感器接收电桥电路中的电压信号，并将其转化为与被称重物体的质量相对应的电信号。

这种转化是通过电子电路中的ADC（模拟-数字转换器）完成的。

ADC将电压信号转化为数字信号，然后通过处理算法，可以得到被称重物体的质量。

总体而言，电子秤压力传感器通过悬臂梁和应变电阻的结合实现了被称重物体质量的测量。

悬臂梁的弯曲变形会导致应变电阻的变化，电桥电路中的电压信号随之改变。

通过引入一个称重传感器和ADC，可以将电压信号转化为数字信号，并进行质量计算。

这种原理是电子秤功能实现的关键。

电子秤的传感器原理电子秤的传感器原理是利用压力传感器实现重量测量。

压力传感器是一种可以感知外力并产生电信号的装置，它可以将物体施加在其上的压力转化成电信号输出。

常见的电子秤传感器主要包括应变式传感器（strain gauge sensor）和电容式传感器（capacitive sensor）两种。

首先，我们来看应变式传感器的工作原理。

应变式传感器是最常用的电子秤传感器，它利用物体受力后产生的应变效应来测量重量。

应变式传感器一般由弹性金属片和应变电阻组成。

当物体施加在传感器上时，弹性金属片会因受力而产生微小的变形，这种变形称为应变。

应变会引起应变电阻的变化，应变电阻的变化与应变成正比。

应变电阻通常采用应变片（strain gauge）制作，应变片是一种细而薄的金属片，其导电性会随应变而发生变化。

应变片的电阻值随着应变的变化而改变，这样就可以通过测量电阻值的变化来确定物体所受的压力，从而得到物体的重量。

常见的测量方法是利用电桥测量电阻变化，其中应变片作为电桥的一个分支，当物体施加压力时，电桥的平衡状态会发生偏移，通过对电桥的电压变化进行测量就可以得到物体的重量。

其次，电容式传感器的工作原理是利用物体压力改变电容量来实现重量测量。

电容式传感器由两个带电的并行平板电极组成，当物体施加在电极上时，电容间的储存电荷会发生变化。

根据电容的计算公式，C = εA/d，电容C与电介质介电常数ε、电极面积A以及电极间距d有关。

当物体施加压力时，电极间的距离会改变，从而改变了电容值。

通常，电容式传感器会通过变换电容的值并转化为电信号输出，通过电路进行处理，最终得到物体的重量。

综上所述，电子秤的传感器原理主要是通过应变式传感器或电容式传感器来测量物体受力后产生的应变或电容变化，从而实现重量测量。

这些传感器通过将物体受力转化为电信号输出，并通过电路处理得到最终的测量结果。

电子秤传感器的精度和稳定性对于重量测量的准确性起着至关重要的作用。

电子秤传感工作原理电子秤是一种广泛应用于商业和家庭的物品称重工具。

它使用了先进的传感技术来准确测量不同物体的重量。

本文将介绍电子秤的传感工作原理，并解释其中涉及的关键技术。

I. 传感器的作用电子秤中的传感器起着关键的作用，它们能够将物体的重量转变为电子信号，以便进行准确的测量。

常见的传感器类型包括压力传感器、应变传感器和力传感器等。

这些传感器能够根据物体对其施加的压力或变形量来产生相应的电信号。

II. 压力传感器的工作原理压力传感器是电子秤中应用最广泛的一种传感器。

它通常由薄膜电阻、应变片和弹簧等组成。

当物体放置在电子秤上时，物体的重量会通过弹簧传递给应变片，导致应变片发生微小的弯曲或拉伸。

这个微小的变形会导致薄膜电阻的变化，从而改变了电路的电阻值。

电子秤通过测量电阻值的变化来确定物体的重量。

III. 应变传感器的工作原理应变传感器是另一种常见的电子秤传感器。

它们通常由弹性材料制成，能够根据物体对其施加的力量而产生微小的变形。

这些变形会改变材料的电阻、电容或电感等特性，从而产生与物体重量成比例的电信号。

电子秤通过测量这些电信号来获取物体的准确重量。

IV. 力传感器的工作原理力传感器是一种专门用于测量物体受力的传感器。

在电子秤中，力传感器作为一种重要的组成部分，能够直接测量物体对其施加的压力或重力。

它们通常由弹簧或张力传感器构成，能够将物体的重量转化为相应的电信号，以供电子秤进行准确测量。

V. 电子秤的工作原理电子秤的工作原理可以归结为以下几个步骤：1. 信号采集：当物体放置在电子秤上时，传感器会根据物体施加的压力或重力产生相应的电信号。

2. 信号转换：电子秤通常会通过模数转换器将传感器产生的模拟电信号转换为数字信号，以便后续的处理和计算。

3. 信号处理：电子秤会进行一系列的信号处理操作，如滤波、放大和调零等，以保证测量结果的准确性和稳定性。

4. 数字显示：最后，电子秤会将经过处理的信号转化为数字显示，以便用户能够直观地看到物体的重量。

电子秤传感工作原理电子秤是一种广泛应用于商业领域和家庭生活中的重要设备。

它通过传感器对物体的重量进行测量，提供准确的重量数据。

本文将介绍电子秤传感工作原理，包括电子秤的基本原理、传感器的类型以及相关技术应用。

一、电子秤的基本原理电子秤的基本原理是利用力的平衡关系来测量物体的重量。

它由秤座、传感器和显示器等主要组成部分。

首先，物体放置在秤座上，受到地球引力的作用，施加一个向下的力。

为了实现力的平衡，电子秤通过传感器感知物体施加在秤座上的力，并将其转换为电信号。

其次，传感器是电子秤中最关键的组成部分。

传感器通常采用应变测量原理，即利用应变式电阻片的变化来感知物体施加的力。

当物体施加在秤座上时，传感器中的应变式电阻片将发生略微的形变，导致电阻值发生变化。

通过测量电阻值的变化，电子秤可以准确地获取物体的重量信息。

最后，电子秤通过内部的电子电路来处理传感器的信号，并将测量结果显示在显示器上。

显示器可以是数字显示屏或液晶屏，方便用户读取物体的重量数值。

二、传感器的类型电子秤常用的传感器类型包括应变式传感器、压阻式传感器和磁感应式传感器等。

1. 应变式传感器应变式传感器是最常见的一种电子秤传感器。

它通过将应变式电阻片安装在弹性结构上，当物体施加力时，弹性结构产生形变，从而导致电阻值的变化。

应变式传感器具有高精度和快速响应的特点，广泛应用于商业秤和家用秤等领域。

2. 压阻式传感器压阻式传感器利用材料的电阻值随压力变化的特性进行测量。

当物体施加在传感器上时，传感器内部的电阻值会发生变化，通过测量电阻值的变化来获取物体的重量。

压阻式传感器简单、结构紧凑，并且具有较低的成本，被广泛应用于包装秤和厨房秤等场景。

3. 磁感应式传感器磁感应式传感器采用磁感应原理来测量物体的重量。

它通过测量磁场的变化来获取物体的质量信息。

磁感应式传感器具有高精度和稳定性的优点，被广泛应用于医疗秤和实验室秤等场景。

三、技术应用电子秤传感技术在各个领域有着广泛的应用。

称重传感器的七种类型及常见作用途
1. 拉力传感器：用于测量物体受到的拉力或张力，常见于吊秤、吊索等应用中。

2. 压力传感器：用于测量物体受到的压力，常见于汽车轮胎压力监测、工业流程控制等应用中。

3. 扭矩传感器：用于测量物体受到的扭矩，常见于机械转动部件的力矩测量、电动工具力矩控制等应用中。

4. 声音传感器：用于测量环境中的声音强度或频率，常见于声音监测、语音识别等应用中。

5. 温度传感器：用于测量物体或环境的温度，常见于温度控制、气象监测等应用中。

6. 湿度传感器：用于测量环境中的湿度水分含量，常见于空气调节、农业测量等应用中。

7. 加速度传感器：用于测量物体的加速度或振动，常见于运动追踪、车辆碰撞检测等应用中。

这些传感器的常见作用途可根据具体应用而有所不同，但总体上可以归纳为以下几种：
- 运动监测和控制：例如汽车安全系统中的碰撞检测、运动追踪设备中的姿势检测等。

- 环境监测和控制：例如温度、湿度传感器在空调系统中的温湿度控制、气象监测中的天气数据采集等。

- 力量和负荷测量：例如拉力传感器在吊索、吊秤等应用中的重量测
量、扭矩传感器在机械设备中的力矩测量等。

- 声音和振动检测：例如声音传感器在音频设备中的声音检测、振动传感器在结构安全检测中的振动测量等。

- 流体压力和液位控制：例如压力传感器在液压系统中的压力控制、液位传感器在液体容器中的液位检测等。

- 生物医学应用：例如体温传感器在医疗设备中的体温监测、心率传感器在健康追踪设备中的心率测量等。

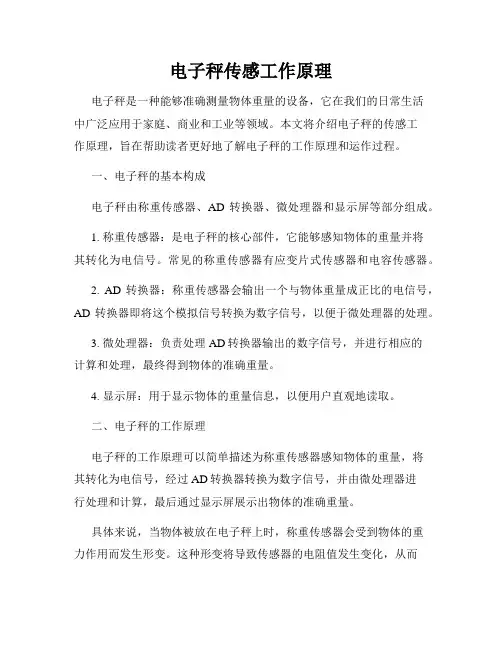

电子秤传感工作原理电子秤是一种能够准确测量物体重量的设备，它在我们的日常生活中广泛应用于家庭、商业和工业等领域。

本文将介绍电子秤的传感工作原理，旨在帮助读者更好地了解电子秤的工作原理和运作过程。

一、电子秤的基本构成电子秤由称重传感器、AD转换器、微处理器和显示屏等部分组成。

1. 称重传感器：是电子秤的核心部件，它能够感知物体的重量并将其转化为电信号。

常见的称重传感器有应变片式传感器和电容传感器。

2. AD转换器：称重传感器会输出一个与物体重量成正比的电信号，AD转换器即将这个模拟信号转换为数字信号，以便于微处理器的处理。

3. 微处理器：负责处理AD转换器输出的数字信号，并进行相应的计算和处理，最终得到物体的准确重量。

4. 显示屏：用于显示物体的重量信息，以便用户直观地读取。

二、电子秤的工作原理电子秤的工作原理可以简单描述为称重传感器感知物体的重量，将其转化为电信号，经过AD转换器转换为数字信号，并由微处理器进行处理和计算，最后通过显示屏展示出物体的准确重量。

具体来说，当物体被放在电子秤上时，称重传感器会受到物体的重力作用而发生形变。

这种形变将导致传感器的电阻值发生变化，从而产生一个模拟信号。

该模拟信号会通过AD转换器被转换为数字信号，传输给微处理器。

微处理器会根据所设定的程序，对输入的数字信号进行处理和计算。

它会根据传感器的特性和校准值，将接收到的数字信号转化为相应的重量数值。

之后，微处理器将结果发送给显示屏，由显示屏以数字的形式展示出来。

三、电子秤的工作原理优势及应用电子秤相较于传统秤重方式，具有许多优势。

首先，电子秤的准确性更高。

传感器和微处理器的组合能够提供更精确的测量结果，使得电子秤的测量误差较小。

其次，电子秤的便携性较好。

电子秤通常体积较小，重量较轻，易于携带和使用。

此外，电子秤具有更好的稳定性和耐久性。

电子秤多采用薄膜电阻应变片或电容式传感器，这些组件具有较高的抗干扰能力和可靠性。

电子秤广泛应用于家庭、商业和工业等领域。
