建筑陶瓷粘土原料干燥抗弯强度标准测试方法

粘士砖质量标准一、前言在建筑行业中，粘土砖作为一种常见的建筑材料，被广泛应用于建筑物的墙体、隔墙、地面等部位。

然而，由于市场上存在着质量良莠不齐的粘土砖，因此对其质量进行标准化是十分必要的。

二、国家标准1. GB/T 4100-2015《陶瓷砖》该标准是我国陶瓷砖行业的基本标准，其中包括了粘土砖的相关规定。

根据该标准，粘土砖应当符合以下要求：（1）外观：表面应平整光滑，无明显裂纹、缺陷和色差；（2）尺寸：长度和宽度误差不得超过±2.0mm，厚度误差不得超过±3.0mm；（3）吸水率：不得超过20%；（4）抗弯强度：不低于7.5MPa。

2. JGJ/T 70-2009《普通建筑用红粘土实心砖》该标准是针对普通建筑用红粘土实心砖而制定的。

根据该标准，粘土砖应当符合以下要求：（1）外观：表面应平整光滑，无明显裂纹、缺陷和色差；（2）尺寸：长度和宽度误差不得超过±2.0mm，厚度误差不得超过±3.0mm；（3）吸水率：不得超过20%；（4）抗压强度：不低于12.5MPa。

三、企业标准除了国家标准之外，一些企业也会根据自身的生产情况和市场需求制定相应的标准。

以下是一些典型的企业标准：1. 洛阳市粘土砖行业协会《洛阳市红粘土实心砖》该标准是针对洛阳地区生产的红粘土实心砖而制定的。

根据该标准，粘土砖应当符合以下要求：（1）外观：表面应平整光滑，无明显裂纹、缺陷和色差；（2）尺寸：长度和宽度误差不得超过±2.0mm，厚度误差不得超过±3.0mm；（3）吸水率：不得超过18%；（4）抗压强度：不低于12.5MPa。

2. 北京市建筑材料检测中心《红粘土实心砖》该标准是针对北京地区生产的红粘土实心砖而制定的。

根据该标准，粘土砖应当符合以下要求：（1）外观：表面应平整光滑，无明显裂纹、缺陷和色差；（2）尺寸：长度和宽度误差不得超过±2.0mm，厚度误差不得超过±3.0mm；（3）吸水率：不得超过18%；（4）抗压强度：不低于14.0MPa。

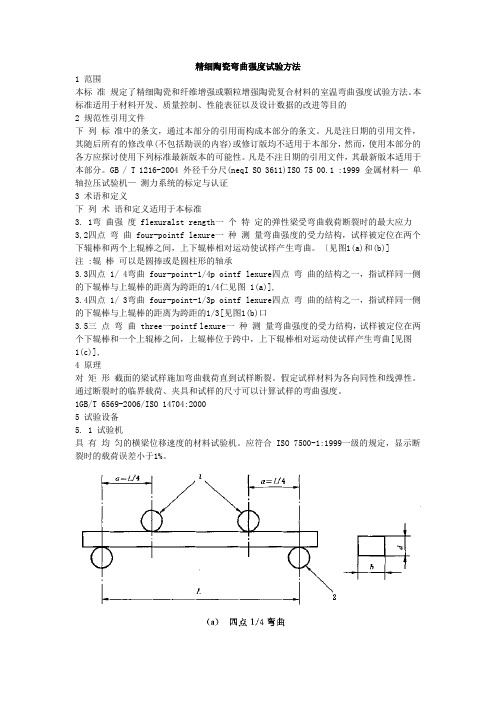

精细陶瓷弯曲强度试验方法1 范围本标准规定了精细陶瓷和纤维增强或颗粒增强陶瓷复合材料的室温弯曲强度试验方法。

本标准适用于材料开发、质量控制、性能表征以及设计数据的改进等目的2 规范性引用文件下列标准中的条文，通过本部分的引用而构成本部分的条文。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，使用本部分的各方应探讨使用下列标准最新版本的可能性。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB / T 1216-2004 外径千分尺(neqI SO 3611)ISO 75 00.1 :1999 金属材料—单轴拉压试验机—测力系统的标定与认证3 术语和定义下列术语和定义适用于本标准3. 1弯曲强度 flexuralst rength一个特定的弹性梁受弯曲载荷断裂时的最大应力3,2四点弯曲 four-pointf lexure一种测量弯曲强度的受力结构，试样被定位在两个下辊棒和两个上辊棒之间，上下辊棒相对运动使试样产生弯曲。

〔见图1(a)和(b)]注 :辊棒可以是圆捧或是圆柱形的轴承3.3四点 1/ 4弯曲 four-point-1/4p ointf lexure四点弯曲的结构之一，指试样同一侧的下辊棒与上辊棒的距离为跨距的1/4仁见图 1(a)],3.4四点 1/ 3弯曲 four-point-1/3p ointf lexure四点弯曲的结构之一，指试样同一侧的下辊棒与上辊棒的距离为跨距的1/3[见图1(b)口3.5三点弯曲 three一pointf lexure一种测量弯曲强度的受力结构，试样被定位在两个下辊棒和一个上辊棒之间，上辊棒位于跨中，上下辊棒相对运动使试样产生弯曲[见图1(c)],4 原理对矩形截面的梁试样施加弯曲载荷直到试样断裂。

假定试样材料为各向同性和线弹性。

通过断裂时的临界载荷、夹具和试样的尺寸可以计算试样的弯曲强度。

1GB/T 6569-2006/ISO 14704:20005 试验设备5. 1 试验机具有均匀的横梁位移速度的材料试验机。

陶瓷的抗弯强度测试标准陶瓷材料作为一种重要的工程材料，在许多领域都有广泛的应用，如航空航天、电子、医疗等。

抗弯强度是陶瓷材料的重要力学性能之一，对于评估其可靠性和耐久性具有重要意义。

本文将详细介绍陶瓷的抗弯强度测试标准，以确保准确评估陶瓷材料的性能。

一、测试原理抗弯强度是指陶瓷材料在受到弯曲载荷作用下，抵抗破坏的能力。

在抗弯强度测试中，通常采用三点弯曲或四点弯曲试验方法，通过施加一定的载荷，使试样在跨距中央产生弯曲变形，直至破裂。

根据试样的破坏载荷和几何尺寸，可以计算出抗弯强度。

二、试样制备1.试样尺寸：根据国际标准或相关行业标准，选择合适的试样尺寸。

通常采用的试样尺寸为长×宽×高为3×4×35mm 的长方体试样。

2.试样制备方法：采用精密加工设备，如切割机、磨床等，对陶瓷材料进行切割、磨削，以获得符合尺寸要求的试样。

在制备过程中，应避免产生裂纹、缺陷等，保证试样的完整性。

三、试验步骤1.试样放置：将制备好的试样放置在试验机的支座上，确保试样跨距中央与支座中心对齐。

2.载荷施加：通过试验机施加一定的载荷，使试样产生弯曲变形。

载荷的施加速度应保持稳定，通常在0.5-5mm/min的范围内。

3.数据记录：在试验过程中，实时记录载荷、位移等参数，直至试样破裂。

4.结果计算：根据记录的载荷和试样几何尺寸，利用公式计算出抗弯强度。

四、结果评估根据计算结果，可以对陶瓷材料的抗弯强度进行评估。

通常，抗弯强度越高，陶瓷材料的抵抗外力破坏的能力越强。

通过与行业标准或其他陶瓷材料的抗弯强度进行对比，可以判断该陶瓷材料的性能优劣。

同时，还可以结合其他力学性能指标，如弹性模量、断裂韧性等，对陶瓷材料进行更全面的性能评价。

五、注意事项在进行陶瓷的抗弯强度测试时，需要注意以下几点：1.保持试验环境的恒温恒湿，避免环境因素对试验结果产生影响。

2.在试样制备过程中，应严格控制加工参数，确保试样的几何尺寸精度和表面质量。

陶瓷砖胶粘剂实验方法全文共四篇示例，供读者参考第一篇示例：陶瓷砖胶粘剂是一种用于固定陶瓷砖的重要材料，其质量直接影响到整体装修工程的效果和持久性。

为了确保陶瓷砖胶粘剂的质量符合要求，需要进行各种实验方法来检测其性能。

本文将介绍一些常用的陶瓷砖胶粘剂实验方法，希望能够对相关人士有所帮助。

一、陶瓷砖胶粘剂的基本性能检测方法1. 粘结强度测试：粘结强度是衡量陶瓷砖胶粘剂粘结性能的关键指标之一。

通常采用拉力测试或抗剥离强度测试来检测粘结强度。

具体方法为在试验机上将陶瓷砖与基材垂直拉力，通过测试机器记录拉断力的数值来评估陶瓷砖胶粘剂的粘结强度。

2. 施工性能测试：施工性能是衡量陶瓷砖胶粘剂操作性的指标，包括搅拌均匀性、粘度稳定性、施工流畅性等。

通过对陶瓷砖胶粘剂在模拟施工条件下的实际操作过程进行监测和评估，来检测其施工性能。

3. 耐水性测试：水是陶瓷砖胶粘剂常见的敌人之一，因此耐水性是一个重要的性能指标。

可以采用浸泡试验或湿热循环试验来评估陶瓷砖胶粘剂的耐水性能，检测其在潮湿环境下的稳定性和耐久性。

4. 抗老化性能测试：陶瓷砖胶粘剂的抗老化性能直接关系到其使用寿命和稳定性。

通常可以采用高温老化试验或紫外线照射试验来评估陶瓷砖胶粘剂的抗老化性能，了解其在长期使用过程中的表现。

5. 粘结面性能测试：粘结面性能是指陶瓷砖胶粘剂与陶瓷砖之间的结合情况。

可以采用扫描电镜观察粘结面的微观结构，评估其结合强度和结构稳定性，了解陶瓷砖胶粘剂与陶瓷砖的粘结情况。

二、陶瓷砖胶粘剂实验方法的操作步骤1. 样品制备：首先需要准备一定数量的陶瓷砖胶粘剂样品和陶瓷砖样品作为实验对象。

样品制备要求样品尺寸统一，以确保实验结果的可比性。

2. 实验条件设定：根据所需的实验目的和要求，设定好实验条件，包括温度、湿度、试验机器参数等，确保实验环境稳定和准确。

3. 实验测试：按照各项测试方法的要求和操作流程进行实验测试，保证实验数据的准确性和可靠性。

陶瓷抗弯强度实验报告引言陶瓷材料具有良好的抗压性能，但在抗弯方面表现较弱。

为了评估陶瓷材料的抗弯强度，本次实验旨在测量该材料的抗弯强度以及分析其断裂特性。

实验方法材料准备本次实验使用的陶瓷样品为A类陶瓷，样品尺寸为30cm x 3cm x 1cm。

在实验开始前，对样品进行外观检查，确保样品表面无明显缺陷或损伤。

实验装置本实验使用的抗弯试验装置由一个水平支持台和一个应变测量装置组成。

样品放置在水平支持台上，并通过应变测量装置进行加载力的测量。

实验步骤1. 将样品放置在水平支持台上，保证其两端的支持点距离为20cm。

2. 通过应变测量装置对样品施加加载力，加速度控制在每分钟2mm的速度下逐渐施加力。

3. 持续加载直至样品发生断裂，记录发生断裂时的加载力。

4. 将样品断裂处进行标记，并将断裂的两块样品保存供后续观察。

实验结果弯曲过程观察在实验过程中，对陶瓷样品的弯曲过程进行了观察。

开始时，样品保持平直，随着加载力的增加，样品开始产生微小的弯曲。

随着加载力的进一步增加，样品开始显著弯曲，并发生裂纹。

最终，在加载力达到一定程度时，样品发生断裂。

抗弯强度计算通过实验测量，得到样品发生断裂时的加载力为200N。

根据加载力和样品尺寸，可以计算出陶瓷的抗弯强度。

抗弯强度= 断裂时的加载力/ 断裂处截面的面积断裂处截面的面积可以通过断裂处的宽度和厚度计算得到。

假设断裂处的宽度为3cm，厚度为1cm，则断裂处截面的面积为3cm²。

将测得的加载力和断裂处截面的面积带入计算公式可得：抗弯强度= 200N / 3cm²= 66.67 N/cm²结果分析陶瓷样品的抗弯强度为66.67 N/cm²。

通过对断裂处断面的观察，可以发现断裂面呈现出典型的颗粒状断裂特征。

这是因为陶瓷材料的断裂是在微观层面上发生的，其颗粒状断裂特征是其晶体结构导致的结果。

结论本次实验通过测量陶瓷样品的抗弯强度，得到了抗弯强度为66.67 N/cm²的结果。

多孔陶瓷室温弯曲强度试验方法1范围本文件规定了在室温下测定多孔陶瓷弯曲强度的试验方法，并规定了仪器设备、试样、试验步骤、结果与计算和试验报告。

本文件适用于多孔陶瓷室温弯曲强度的测定。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1214.2游标类卡尺游标卡尺GB/T6569精细陶瓷弯曲强度试验方法GB/T16491电子式万能试验机GB/T17991精细陶瓷术语3术语和定义下列术语和定义适用于本文件。

3.1多孔陶瓷porous ceramics指孔径为1μm～100μm、气孔率为30%～60%的开口结构的陶瓷制品，不包括孔道型蜂窝结构的和闭口结构的陶瓷制品。

3.2四点弯曲强度four-point flexural strength试样在两个下支点、两个上压头形成的弯曲载荷下断裂时的最大应力。

3.3四点弯曲夹具four-point flexural fixture可以对试样进行四点弯曲应力加载的测试夹具。

4仪器设备4.1试验机试验机应符合GB/T16491的规定，试验机准确度应为1级或优于1级，能自动记录载荷与位移或测试时间的关系曲线。

4.2夹具试验夹具选用与GB/T6569中四点1/4弯曲相似的结构。

试验夹具示意图如图1所示。

为防止试样扭转变形，应使用半或全可调夹具。

压头支辊的弹性模量应大于140GPa，试验过程中不能发生塑性变形或断裂。

压头曲率半径为2mm~3mm，表面粗糙度不超过0.40μm Ra。

单位为毫米标引序号说明：1——试样；2——上压辊棒；3——下压辊棒；D——滚轮直径；L——外跨长度；l——内跨长度；d——试样厚度；b——试样宽度。

图1四点弯曲夹具示意图4.3数据采集自动记录载荷与位移或测试时间的关系曲线。

4.4尺寸测量装置用符合GB/T1214.2中所规定的精确度至少为0.02mm的千分尺或者其他设备测量试样线性参数。

陶瓷材料抗弯强度试验原始记录(有检测数据)
摘要：
一、陶瓷材料抗弯强度试验的背景和意义
二、陶瓷材料抗弯强度试验的方法和步骤
三、陶瓷材料抗弯强度试验的数据分析和结论
四、陶瓷材料抗弯强度试验的意义和应用
正文：
陶瓷材料抗弯强度试验的背景和意义：陶瓷材料是一种广泛应用于各行各业的高强度、高硬度、高耐磨性材料。

陶瓷材料的抗弯强度是衡量其力学性能的重要指标之一，对于评估陶瓷材料的质量和性能具有重要的参考价值。

因此，进行陶瓷材料抗弯强度试验是十分必要的。

陶瓷材料抗弯强度试验的方法和步骤：陶瓷材料抗弯强度试验通常采用三点弯曲试验方法，具体步骤包括试样制备、试验装置准备、加载、测量和数据处理等。

试验过程中需要严格按照试验方法进行操作，确保试验数据的准确性和可靠性。

陶瓷材料抗弯强度试验的数据分析和结论：通过对试验数据的分析，可以得到陶瓷材料的抗弯强度指标。

一般来说，抗弯强度越高，说明陶瓷材料的力学性能越好。

同时，还可以通过对比不同材料或不同工艺制备的陶瓷材料的抗弯强度，评估其性能优劣。

陶瓷材料抗弯强度试验的意义和应用：陶瓷材料抗弯强度试验不仅可以评估陶瓷材料的质量和性能，还可以为陶瓷材料的生产和应用提供参考。

在陶瓷
材料设计和制备过程中，可以根据抗弯强度试验的结果调整材料成分和工艺参数，以提高材料的力学性能。

此外，陶瓷材料抗弯强度试验还可以应用于陶瓷材料的质量控制、新品研发和工程应用等领域。

陶瓷材料抗弯强度试验方法GB/T 4741-1999 陶瓷材料抗弯强度试验方法简介: 本标准规定了用三点负荷法测定陶瓷材料室温抗弯强度的试验设备、试样、试验步骤、结果计算及数据处理。

本标准适用于陶瓷材料及匣钵等陶瓷器辅助材料。

STANDARD test method for bending strength of ceramic materials发布部门: 国家质量技术监督局提出单位: 国家轻工业局陶瓷材料的抗弯强度试验方法范围本标准规定了用三点负荷法测定陶瓷材料室温抗弯强度的试验设备，试样、试验步骤、结果计算及数据处理。

本标准适用于陶瓷材料及匣钵等陶瓷器辅助材料2 定义本标准用下列定义。

抗弯强度极限试样受静弯曲力作用到破坏时的最大应力，用试样破坏时所受弯曲力距断裂处的断面模数之比来表示。

3 设备3(1 弯曲强度试验机:相对误差不大于1%，能够等速加荷，加荷及支撑刀口直径为10mm?0.1mm。

3(2 游标卡尺:精度为0.2mm。

3(3 烘箱:能在110??5?保温。

3(4 干燥器3(5 天平:感量为0.1g。

4 试样4(1 长120mm，宽厚比为1?1的长方体试样10根4(2 试样的制备采用与该材料在实际生产中相同的工艺条件。

4(3 试样必须加工规整，不允许存在明显缺陷。

5 试验步骤5(1 将试样置于温度为110??5?的烘箱中，烘干至恒重，然后放入干燥器中冷却至室温。

5(2 将试样安放在支撑刀口上，调整支撑刀口间距，使支撑刀口以外试样的长度为10mm，两个支撑刀口必须在同一平面内且互相平行，并使加荷刀口位于两支撑刀口的正中。

5(3 开启弯曲强度试验机。

注意加荷刀口接触试样时不得冲击，以平均10,50N/s的速度等速加荷，(弯曲强度较小的试样，请选择较低的加荷速度)直至破坏。

记录试样破坏时的最大载荷。

5(4 用游标卡尺测量试样断裂处的宽度和厚度，精确到0.1mm。

6(2 数据处理6(2(1 最大相对偏差大于10%时，舍去相对偏差最大的试样，然后将剩余值再计算，直至符合规定为止，最大相对偏差按式(2)计算6(2(2 舍去的样品，若达到试样总数的4%，应重新制样测试。

标题：瓷砖干燥抗折强度标准引言：瓷砖作为一种常见的建筑材料，其干燥抗折强度是评估其质量和性能的重要指标之一。

本文将详细介绍瓷砖干燥抗折强度的标准及其相关内容，以帮助读者更好地了解和应用该标准。

一、瓷砖干燥抗折强度的定义瓷砖干燥抗折强度是指在干燥状态下，瓷砖在受到外力作用时所能承受的最大折断弯曲力。

它是评估瓷砖质量和使用性能的重要参数之一。

二、瓷砖干燥抗折强度的测试方法瓷砖干燥抗折强度的测试通常采用三点弯曲试验方法。

具体步骤如下：1. 准备试样：按照标准规定，选取符合要求的瓷砖样品进行测试。

2. 安装试样：将试样置于测试设备上，调整好支撑点和加载点的位置。

3. 施加载荷：通过加载装置施加垂直向下的力，使试样发生弯曲。

4. 记录数据：在加载过程中，记录试样的最大弯曲力和相应的弯曲挠度。

5. 计算结果：根据测试数据计算瓷砖的干燥抗折强度。

三、瓷砖干燥抗折强度的标准瓷砖干燥抗折强度的标准根据国家相关法规和行业规范来制定。

以下是常见的瓷砖干燥抗折强度标准的一些要点：1. 样品选取：标准规定了样品的选取数量、尺寸和表面要求等。

2. 试验条件：标准规定了试验环境的温度、湿度和相对湿度等。

3. 试验方法：标准规定了瓷砖干燥抗折强度的测试方法，包括试样的准备、安装、施加载荷、数据记录和结果计算等。

4. 强度要求：标准规定了不同类别和用途的瓷砖的干燥抗折强度的最低要求值。

四、瓷砖干燥抗折强度标准的应用与意义1. 产品质量控制：瓷砖干燥抗折强度标准为生产企业提供了一套可行的测试方法和评价体系，有助于控制产品质量。

2. 工程选材指导：根据瓷砖干燥抗折强度标准的要求，工程设计师可以选择符合要求的瓷砖材料，以确保工程的可靠性和耐久性。

3. 消费者参考依据：瓷砖干燥抗折强度标准的实施有助于提升消费者购买瓷砖时的知情权和选择权。

结论：瓷砖干燥抗折强度标准是对瓷砖品质的客观评价指标，其测试方法和标准要求能够确保瓷砖的质量和性能。

陶瓷压制成型及干燥收缩测定第一篇：陶瓷压制成型及干燥收缩测定实验七陶瓷压制成型及干燥收缩测定目的意义1.1 意义压制成型是建筑陶瓷最常用的成型方法之一。

在陶瓷或耐火材料等的生产中，成型后的坯体中都含有较高的水分，在煅烧以前必须通过干燥过程将自由水除去。

人们早已发现，在干燥过程中随着水分的排出，坯体会不断发生收缩而变形，一般是在形状上向最后一次成型以前的状态扭转，这会影响坯体的造型和尺寸的准确性，甚至使坯体开裂。

为了防止这些现象发生，就得测定粘土或坯料的干燥性能。

干燥收缩过大的粘土，常配人一定的粘土熟料、石英、长石等来调节。

工厂中根据干燥收缩的大小确定毛坯、模具及挤泥机出口的尺寸。

1.2 目的① 掌握压制成型的方法、原理；② 了解粘土或坯料的干燥收缩率与制定陶瓷坯体干燥工艺的关系；③ 了解调节粘土或坯体干燥收缩率的各种措施；④ 掌握测定粘土或坯体干燥收缩率的实验原理及方法。

基本原理2.1 压制成型原理压制成型是将含有少量水分或塑化剂的坯料粉粒填入模具，在较高的压力下压制成型的方法。

不含水称为干压法，含少量水称为半干压法。

影响压制成型的主要因素：① 成型压力：一般取25-35MPa，成型压力提高制品的烧成收缩减小，吸水率降低。

但成型压力过大不仅无益于提高坯体密度和强度，而且导致坯体中残留压缩空气，在卸载后膨胀引起过压层裂，能耗也加大；② 坯体含水率：一般手动压机控制在6%-7%，自动压机控制在5%-6%。

坯料含水率过低，粉料压不实、密度小、强度低；含水率过高，坯体易重皮、粘模；③ 加压操作：为使粉料中空气顺利排出，液压机第一次加压，压力应小些，然后短时间释放压力，使空气逸出，加压速度可快些。

第二次加压，因坯体致密，加压速度应慢，延长保压时间排出残余气体；④ 脱模操作；⑤ 粉料特性：级配、流动性、粒度、堆积特性等。

2.2 干燥收缩影响粘土或坯体干燥性能的因素很多，如颗粒大小、形状、可塑性、矿物组成，吸附离子的种类和数量、成型方式等。
