××高速公路××至××段建设工程××合约段里程桩号:K78+005~K82+632××隧道贯穿误差测量汇报××建设〔集团〕××高速公路X至××段××标工程经理部二零一七年七月三日目录1、前言 (1)2、编制依据 (1)3、工程概况 (1)4、贯穿误差测量实测方案及误差规定 (2)5、贯穿误差测量实测数据 (2)6、贯穿测量实测数据分析 (3)1、前言由于隧道施工测量过程中不可防止的误差,在实际隧道开挖贯穿面处存在偏差。
隧道贯穿面误差主要有三个方面:即沿隧道中线方向的长度偏差为纵向贯穿误差;垂直于隧道中线的左右偏差为横向贯穿误差;有两进出口端高程操纵点分别测得贯穿面同一点的高差为高程贯穿误差,其中纵向及高程贯穿误差对隧道正确贯穿影响不大,目前隧道贯穿误差主要为横向贯穿误差。
2、编制依据〔1〕《工程测量标准》〔GB50026-202X〕〔2〕《国家三、四等水准测量标准》〔GB/T12897-202X〕〔3〕《公路隧道施工技术标准》〔JTG F60-202X〕3、工程概况标段内隧道共1座,为××隧道,该隧道设计为别离式隧道。
隧道桩号范围为左线LK79+876~LK80+515,路线总长为639m;右线RK79+880~RK80+490,路线总长为610m。
隧道洞口段围岩级别为Ⅴ级,洞身段为Ⅴ级、Ⅳ级、Ⅲ级,设置人行横洞1处。
双向四车道高速公路,隧道设计速度:80km/h。
4、贯穿误差测量实测方案及误差规定〔1〕贯穿误差测量实测方案××隧道采纳双洞单向开挖,由隧道左右洞出口向进口开挖,依据××隧道左右洞进出口导线布设情况:左洞出口于Z4设站,以Z3-1定向,测量GPS 操纵点GD006,即点GD006 1;右洞出口于Y4设站,以Y3-1定向,测量GPS 操纵点GD006,即点GD006 2;如图分别将GD006 1和GD006、GD006 2和GD006的坐标、高程投影至线路中线及其垂直方向上,所得差值即为隧道纵向和横向误差,测得两组高程之差即为竖向贯穿误差。
隧道贯通测量方案1. 引言隧道贯通测量是在隧道建设工程中的一项重要任务,其主要目的是确保隧道的两端能够准确地连接在一起,保证隧道的完整性和安全性。
本文档将介绍一个隧道贯通测量方案,包括测量方法、仪器设备、操作步骤和数据处理等内容,以帮助工程师和技术人员正确地进行隧道贯通测量。
2. 测量方法2.1 全站仪法全站仪法是一种常用的隧道贯通测量方法,其基本原理是通过测量隧道两端的控制点坐标和方位角,计算出两端之间的距离和方位差。
具体步骤如下:1.在隧道两端各设置一个控制点,并准确测量控制点的初始坐标和方位角;2.使用全站仪测量控制点,并记录测量数据;3.在隧道贯通后,再次测量两端的控制点,并记录测量数据;4.根据测量数据计算出隧道的贯通距离和方位差。
2.2 GPS测量法GPS测量法是一种基于全球定位系统的隧道贯通测量方法,其优点是测量精度高、速度快、不受地形和地物遮挡的影响。
具体步骤如下:1.在隧道两端各设置一个GPS接收器,并确定其初始位置;2.同时启动两个GPS接收器,记录测量数据;3.在隧道贯通后,再次记录两个GPS接收器的位置数据;4.根据测量数据计算出隧道的贯通距离。
3. 仪器设备进行隧道贯通测量需要使用以下仪器设备:•全站仪:用于测量控制点的坐标和方位角;•GPS接收器:用于测量隧道两端的位置数据;•计算机:用于数据处理和结果分析。
此外,还需要配备适当的测量辅助工具,如三角架、测量杆、反光镜等。
4. 操作步骤4.1 全站仪法的操作步骤1.在隧道两端的控制点上设置三角架,并固定全站仪;2.启动全站仪,并进行标定和校准;3.使用全站仪测量控制点的坐标和方位角,并记录测量数据;4.在隧道贯通后,再次测量控制点,并记录测量数据;5.将测量数据导入计算机,进行数据处理;6.根据计算结果,判断隧道的贯通精度是否符合要求。
4.2 GPS测量法的操作步骤1.在隧道两端的GPS接收器上设置天线,并确定初始位置;2.同时启动两个GPS接收器,并记录测量数据;3.在隧道贯通后,再次记录两个GPS接收器的位置数据;4.将测量数据导入计算机,进行数据处理;5.根据计算结果,判断隧道的贯通精度是否符合要求。
隧道工程贯通测量方案一、引言隧道是一种地下交通管线建筑,是运输和通信建设的重要组成部分。
它们是连接城市和地区的重要交通枢纽,因此在建设时需要严格的测量和监控。
隧道工程贯通测量是建设过程中的一个关键环节,它可以确保隧道的质量和安全。
二、贯通测量的目的1. 确保隧道贯通的准确性和精度;2. 提供隧道施工地质的实时记录和控制;3. 为后续的施工和设备安装提供准确的数据支持。
三、常用的测量方法1. 钻孔法:通过在隧道两端位置进行钻孔,然后测量钻孔的位置和深度来确定隧道的贯通情况。
2. 微震法:利用地震波检测地下岩层的变化,从而确定隧道的位置和贯通情况。
3. 雷达法:通过使用地质雷达来检测隧道位置和地层情况。
4. GPS定位:利用全球卫星定位系统来测量隧道位置和贯通情况。
5. 激光扫描:使用激光扫描仪来获取隧道内部的三维数据,以确定隧道的位置和形状。
四、测量前的准备工作1. 确定贯通点的位置和方向,以及测量的最佳方法;2. 对待测区域进行地质勘探和勘测,确定地层情况和环境情况;3. 进行现场测量点的设置和标定;4. 确定测量设备和人员的分工和任务。
五、测量过程1. 采用地质勘探工具进行现场勘探,确定贯通点的位置和地质情况;2. 根据贯通点的具体情况选择适当的测量方法;3. 对测量设备进行调试和检验,确保设备的正常工作;4. 对贯通点附近的地质情况进行监测,防止因测量活动引起的地质灾害。
六、测量结果的处理和分析1. 将测量得到的数据进行整理和分析,得出最终的测量结果;2. 进行误差分析和修正,确保测量结果的精确性;3. 将测量结果与实际情况进行对比,发现偏差并进行修正。
七、测量结果的应用1. 测量结果的准确性对于后续的隧道施工和设备安装具有重要作用,可以确保施工的顺利进行;2. 测量结果还可以作为后续隧道维护和管理的重要参考数据,为隧道的安全运营提供保障。
八、总结隧道工程贯通测量是隧道建设过程中不可或缺的重要环节,它对于隧道的质量和安全有着重要的影响。
公路隧道施工测量误差及精度保证措施摘要:近年来,隧道施工由原来的大包模式转变为劳务管理模式,所有的技术问题都出自项目部,工人以劳务形式存在,这需要项目管理人员的思想转变,尤其是隧道测量人员,由以前的只管隧道控制点复核转变为各道工序的放样,测量人员的放样及监控量测工作直接影响着工程的成本及安全。
因此,公路工程隧道施工过程中的测量误差与精度控制显得尤为重要。
关键词:公路隧道;施工测量;精度1 公路施工测量概述1.1 基本特点伴随公路工程发展,隧道长度不断增加,建设规模持续扩大,各类新型设备工艺也在逐步实用化,再加上复杂的地上、地下施工环境,需有更高精度、更高可靠性的施工测量技术作为支撑,方可满足公路施工测量精度及安全要求,这不仅推动了精密导向测量技术的进步,还使得施工测量特点更为突出。
一方面,为了满足公路建设要求,公路隧道多是以线带面进行分段、分期建设,工程复杂性更甚以往。
在公路施工测量工作中,应有全局规划的意识,并充分保证近期施工进度,尤其要重视线路交叉点测量,做好规划线路段的衔接准备。
另一方面,公路施工测量涉及内容多,从地面测量到地下测量,主要包含贯通测量、变形监测等,并且贯穿整个公路项目周期,从公路项目可研阶段、施工建设到公路运营环节,均离不开施工测量工作。
1.2 主要内容通常而言,公路施工测量主要包括以下内容。
(1)地面控制网测量。
在实际测量操作中,需沿规划线路搭建地面控制网,主要依靠GPS形成测量网络,在控制网搭建中会用到全站仪等设备,而且对于首级控制网络,通常会采取静态控制测量方法,并对其进行可靠加密。
(2)贯通测量。
在完成地面坐标搭建后,需要借助竖井投点、传递高程测量等,将其引入公路隧道地下部分,以达到联系测量的目的,而且为保证区间隧道精准贯通,还会用到井下导线等测量方法,准确、高效地指引盾构前进。
(3)变形监测。
由于公路隧道为地下开挖,其周围围岩、路面、建筑等可能受其影响而发生形变,而变形监测便是对地下支护、围岩、地表沉降等实施不间断的变形监测,以消除隧道施工危险因素,保障公路项目整体安全。
隧道贯通测量误差预计方案隧道进出口、斜井间贯通时,除进行洞外导线和洞外高程测量之外,还必须进行隧道洞内和进出口、斜井间的联系测量。
所以在进行贯通测量误差预计时,要考虑隧道进出口、斜井间的联系测量误差及隧道洞内测量误差的综合影响。
(一)测量方案简述工程要求水平重要方向x’上的容许偏差为0.3m,竖直方向上的容许偏差为0.05m.(1) 隧道洞外进口、斜井按B级GPS网进行测量,测量时采用美国产天宝5800GPS观测2个时段,每个时段测量1.5小时。
(2)定向测量尤溪隧道进口、斜井各采用几何定向。
1、对中误差当定向边边长d=400m时,仪器及棱镜的对中误差为:E C=E T=±1”。
2、测线前后两测回的平均值误差M平=±1/√2=±0.71”.则M定=±√M EC2+M ET2+M平=±√12+12+0.712=±1.58”3、洞内导线测量进口从洞口起始边GCPI140-GCPI119边开始,沿大里程方向闭合到秀村斜井的CPI140-3~CPI140-4边。
测角、测边采用日本产SOKKIA SET230R全站仪,角度测9个测回:每边往、返各测3个测回,一测回内读数误差不大于5mm,单程测回间较差不大于10mm,往测及返测边长化算到隧道平均高程面上水平距离(经气象和倾斜改正)后的互差,不得大于边长1/6000。
所有闭(附)合导线和支导线均有不同观测者独立测量两次,取两次测量的角度及边长平均值,并进行严密平差计算。
4、隧道洞外水准测量进口与秀村之间的水准测量按照洞外二等水准要求实测,自进口洞外水准点GCPI140到秀村斜井洞口水准点BM60进行往返观测单程路线长度27KM,同时采用美国Trimble电子水准仪和日本产Sokkia电子水准仪实测。
5、洞内水准测量采用苏-光自动安平水准仪往返观测,往返高差的较差不大于±4√L(L 为水准点间的长度,以km 为单位)。
科技创新导报长隧道贯通测量方案1 前言由于测量过程中不可避免的带有误差,因此贯通实际上总是存在偏差的。
隧道贯通接合处的偏差可能发生在空间的三个方向中,即沿隧道中心线的长度偏差,垂直于隧道中心线的左右偏差(水平面内)和上下的偏差(竖直面内)。
第一种偏差只对贯通在距离上有影响,对隧道的质量没有影响,而后两种方向上的偏差对隧道质量有着直接影响,所以这后两种方向上的偏差又称为贯通重要方向的偏差。
贯通的容许偏差是针对重要方向而言的。
2 工程概述西部开发省际公路重庆至长沙公路(简称文献标识码:A文章编号:1674-098x(2008)01(b)-0153-02渝湘高速公路)D14合同段的肖家坡隧道位于重庆市黔江区石会镇中元和沙坝乡之间,为一座上、下分离的高速公路长隧道。
左线起讫桩号为ZK51+386~ZK54+105,全长2719m;右线起讫桩号为YK51+400~YK54+130,全长2730m。
隧道线形为:左线洞身为左偏.. R4000m+右偏R-4000m圆曲线组成的复合线形,右线洞身为左偏R-4000m+右偏R-4000m圆曲线组成的复合线形,进口左右洞平曲线半径均为R-4000m,出口左右洞平曲线半径均为R-2600m;左右线纵面均为-1.950%的单向坡,隧道最大埋深约460m;进出口地形较平缓,黔江端洞门依据地形左线设置为削竹式洞门,右线设置为端墙式洞门,彭水端洞门设置为端墙式洞门,在隧道内设置4处行人横洞,3处行车横洞。
该隧道施工采用导坑开挖及全断面开挖先墙后拱法施工。
由于本隧道较长,采用两头掘进,不可能主洞贯通后进行二衬,因此测量精度关系到整个隧道的施工进行及质量,故对测量的要求很高。
隧道的贯通测量显得尤为重要。
3 选择贯通测量方案为了加快施工速度,缩短施工工期,改善通风状况及劳动条件,故该隧道采用进、出口两个工作面相向掘进。
为了保证各掘进工作面沿着设计的方向掘进,使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求,满足隧道贯通的精度,所以贯通测量的方表2 RI对应值一层次有关元素起支配作用。
大广南高速公路湖北黄石至通山某标段东方山隧道贯通测量误差分析某集团有限公司大广南高速公路某合同段某年某月某日东方山隧道贯通测量误差分析1、说明由于测量过程中不可避免地带有误差,因此贯通实际上总是存在偏差的。
隧道贯通接合处的偏差可能发生在空间的三个方向中,即沿隧道中心线的长度偏差,垂直于隧道中心线的左右偏差(水平面内)和上下的偏差(竖直面内)。
第一种偏差只对贯通在距离上有影响,对隧道的质量没有影响,而后两种方向上的偏差对隧道质量有着直接影响,所以这后两种方向上的偏差又称为贯通重要方向的偏差。
贯通的容许偏差是针对重要方向而言的。
2、工程概述大广南高速公路东方山隧道位于鄂州市汀祖镇与黄石市下陆区东方山街道办。
隧道进口位于鄂州市汀祖镇上张村东方朔纪念馆北西侧山坡;隧道出口位于黄石市下陆区东方山街道办陆柏林村,设计为分离式隧道,大致由北东往南西向展布。
起终点对应里程桩号ZK165+303~ZK168+202(YK165+308~YK168+239)全长2899m(右幅2931m),进出口均采用削竹式洞门,整个隧道采用机械通风,电光照明。
3、选择贯通测量方案为了加快施工速度,改善通风状况及劳动条件,我们决定采用进、出口两个工作面相向掘进。
为了保证各掘进工作面沿着设计的方向掘进,使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求,满足隧道贯通的精度,所以它的贯通测量的方案选择及误差预计都是必要的。
贯通测量方案和测量方法选用的是否合理,一方面要看它们在实地施测时是否切实可行,另一方面还要看贯通测量的精度是否能满足隧道贯通的设计容许偏差要求。
进行误差预计的目的就是帮助我们选择合理的测量方案和测量方法,做到隧道贯通心中有数,既不应由于精度不够而造成工程损失,也不盲目追求高的精度,而增加测量工作量,尤其对长大隧道的贯通有着十分重要的意义。
3.1选择贯通测量方案:3.1.1工地调查收集资料,初步确定贯通测量方案。

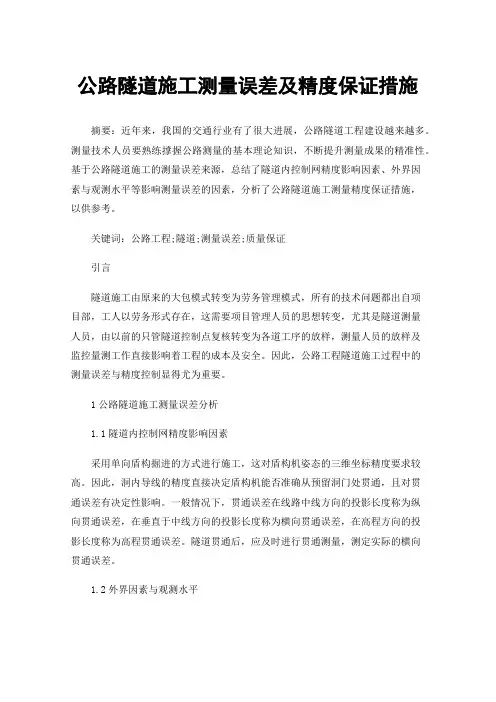

公路隧道施工测量误差及精度保证措施摘要:近年来,我国的交通行业有了很大进展,公路隧道工程建设越来越多。
测量技术人员要熟练撑握公路测量的基本理论知识,不断提升测量成果的精准性。
基于公路隧道施工的测量误差来源,总结了隧道内控制网精度影响因素、外界因素与观测水平等影响测量误差的因素,分析了公路隧道施工测量精度保证措施,以供参考。
关键词:公路工程;隧道;测量误差;质量保证引言隧道施工由原来的大包模式转变为劳务管理模式,所有的技术问题都出自项目部,工人以劳务形式存在,这需要项目管理人员的思想转变,尤其是隧道测量人员,由以前的只管隧道控制点复核转变为各道工序的放样,测量人员的放样及监控量测工作直接影响着工程的成本及安全。
因此,公路工程隧道施工过程中的测量误差与精度控制显得尤为重要。
1公路隧道施工测量误差分析1.1隧道内控制网精度影响因素采用单向盾构掘进的方式进行施工,这对盾构机姿态的三维坐标精度要求较高。
因此,洞内导线的精度直接决定盾构机能否准确从预留洞门处贯通,且对贯通误差有决定性影响。
一般情况下,贯通误差在线路中线方向的投影长度称为纵向贯通误差,在垂直于中线方向的投影长度称为横向贯通误差,在高程方向的投影长度称为高程贯通误差。
隧道贯通后,应及时进行贯通测量,测定实际的横向贯通误差。
1.2外界因素与观测水平公路工程隧道测量过程中所使用的仪器和设备是导致测量误差存在的重要原因之一,任何设备的精确度都有一定的限制,不能保证每台仪器的精确度都达到100%,从而导致了公路工程隧道的施工测量会产生不同程度的测量误差,进而导致了测量结果精确度不高,这类误差统称为系统误差,其出现频率和发展程度是随着测量过程的进行而出现的。
如在使用以cm为刻度的普通水准尺进行水准测量时,就很难保证<1cm的测量结果估读的准确性。
因此,选择与施工现场条件所匹配,并符合工程精度要求的仪器,对于控制测量误差,减小测量结果计算时由于仪器设备造成的误差尤为重要。
以我给的标题写文档,最低1503字,要求以Markdown文本格式输出,不要带图片,标题为:隧道工程贯通测量方案# 隧道工程贯通测量方案## 1. 背景介绍隧道工程是一项复杂而庞大的工程项目,对于确保隧道的准确贯通,准确的测量方案是必需的。
在贯通测量方案中,需要选择合适的测量方法和仪器设备,确保测量结果的准确性和可靠性。
本文档将详细介绍隧道工程贯通测量方案的具体内容,包括测量方法、仪器设备选择、测量步骤等。
## 2. 测量方法贯通测量是指在隧道工程贯通之前和之后对隧道进行测量,以保证贯通结果的准确性。
常用的测量方法包括:- 光学测量法:通过在隧道两端设置测量基线,通过测量基线两端的目标点之间的水平和垂直角度来确定隧道的轴线位置。
- GPS测量法:利用全球定位系统(GPS)测量隧道两端的坐标,通过计算两端坐标的差异来确定隧道的位移和偏差。
- 激光测量法:通过在隧道两端使用激光仪器进行测量,通过计算测量点的坐标来确定隧道的轴线位置。
根据隧道工程的具体情况和要求,可以选择合适的测量方法或结合多种方法进行测量。
## 3. 仪器设备选择选择合适的仪器设备对于隧道工程贯通测量具有重要意义。
以下是一些常用的仪器设备:- 全站仪:全站仪是一种集合了测距、测角、测高等功能于一体的测量仪器,具有精度高、测量速度快等优点,是隧道测量中常用的设备之一。
- GPS接收器:GPS接收器可以接收卫星信号,测量位置坐标,常用于测量隧道的位移和偏差。
- 激光测距仪:激光测距仪通过发射激光束并接收反射激光来测量距离,常用于隧道测量中的距离测量。
选择仪器设备时,应根据隧道工程的具体要求和测量精度进行考虑,以确保测量结果的准确性。
## 4. 测量步骤隧道工程贯通测量通常包含以下步骤:1. 设置测量基线:在隧道两端设置测量基线,确保测量基线的稳定和准确。
2. 定位基准点:在隧道两端及隧道内部选择合适的基准点,用以确定隧道测量的坐标原点和参考点。
X 高速XX隧道贯通误差报告编制:复核:技术负责人:监理工程师:中铁X局XX高速X标项目部2013年11 月5日目录2、编制依据 -------------------------------3、工程概况 -------------------------------4、贯通误差测量 ----------------------------4.1贯通测量实际观测值的确立-------------------4.2贯通测量实测方案及误差规定-----------------4.3贯通测量实测--------------------------4.3.1贯通测量实测数据-------------------4.3.2贯通测量实测数据分析-----------------1、前言由于隧道施工测量过程中不可避免的误差,在实际隧道开挖贯通面处存在偏差。
隧道贯通面误差主要有三个方面:即沿隧道中线方向的长度偏差为纵向贯通误差;垂直于隧道中线的左右偏差为横向贯通误差;由进出口端高程控制点分别测得贯通面同一点的高差为高程贯通误差,由进出口端导线控制点分别测得贯通面同一点的坐标为横向贯通误差,其中纵向及工程贯通误差对隧道正确贯通一般影响不大。
目前隧道贯通误差主要分析横向贯通误差。
2、编制依据(1)《工程测量规范》(GB50026-2007(2)《国家三、四等水准测量规范》(GB/T12897-2006)(3)《公路隧道施工技术规范》(JTGF60-20093、工程概况XX隧道为双洞四车道,左、右线隧道分离式布设,左线隧道全长759m,右线隧道全长882m围岩以皿、W、V级为主,本隧道左线LK6+211~LK6+97位于半径4200m的圆曲线上,右线RK6+306~RK7+18位于半径4550m的圆曲线上。
4、贯通误差测量4.1 贯通测量实际观测值的确立根据影响隧道贯通测量误差的因素分析,XX隧道贯通测量误差预估分别从洞内、外横向、纵向及竖向因素考虑,预估其相应误差值,作为实际贯通误差的参考值。
隧道内导线贯通误差估算隧道内导线贯通误差是指在施工过程中,由于各种因素导致导线的实际位置与设计位置存在偏差的情况。
它是一个非常重要的问题,因为误差的大小直接影响到隧道的施工质量和使用安全。
一、误差产生的原因1.测量设备精度:测量设备不准确、精度低会导致测量结果偏差。
因此,在进行测量前必须要对测量设备进行检查和校准,确保其精度符合要求。
2.施工工艺:施工工人在进行导线布置时,如果操作不准确,也会导致导线贯通误差的发生。
比如,导线张力的控制不当、支架高度的误差等。
3.地质条件:隧道施工过程中,地质条件的变化也会影响导线的贯通误差。
比如,地层的不均匀性、地质应力的变化等。
4.施工环境:施工现场的环境因素,比如温度、湿度、风力等也会对导线贯通误差产生影响。
特别是在高温、低温环境下,导线的热胀冷缩造成的误差较大。
二、误差的影响及防止方法1.误差的影响:导线贯通误差会导致隧道的安全系数降低,增加了隧道的施工风险和使用风险。
误差过大会导致导线断裂,从而对施工人员和行车造成威胁。
2.防止方法:为了减小导线贯通误差,要采取以下措施:(1)选择合适的测量设备,确保其精度符合要求。
对设备进行定期检查和校准,及时修复或更换损坏的设备。
(2)提高施工工人的技术水平,进行专业培训,加强对导线布置操作要求的培训,确保施工操作的准确性和规范性。
(3)在施工前要详细调查和分析地质条件,提前制定施工方案,并根据地质条件的变化及时调整方案,减小误差的发生。
(4)在施工现场要进行环境监测,及时掌握环境因素的变化,采取相应的防护措施,减少环境对导线贯通误差的影响。
三、误差的控制和监测手段1.控制手段:通过制定严格的施工规范和操作规程,明确导线布置的要求和限制条件,加强对施工人员的管理和监督,确保施工操作的准确性和规范性。
2.监测手段:在施工过程中,使用高精度的测量仪器对导线位置进行实时监测,及时发现偏差,并采取相应的调整措施。
同时,设置导线贯通误差的监测点,定期对导线位置进行复测,确保误差控制在合理范围内。
工程测量标准化作业手册(贯通测量专篇)一、标准名称工程测量标准化作业手册(贯通测量专篇) 三、适用范围适用于盾构、TBM 姿态定向测量。
四、管理内容 4.1贯通误差分配我国铁路隧道贯通误差的限值(极限误差)是根据隧道长度不同而变化的,即隧道越长限值越大。
长度区间划分相应限差的大小是根据多年的实践经验指定的,既能满足隧道贯通和限界要求,又可以达到测量精度,所以是科学的、可行的。
我国铁路隧道贯通误差限差的规定如表8.1所列,测量误差以中误差衡量,贯通误差限值规定为2倍贯通中误差。
表8.1 铁路隧道贯通误差限值从上表显示,城市轨道交通暗挖隧道长度都小于4km ,因此城市轨道交通隧道横向贯通误差的限值为100mm ,高程贯通误差限值是50mm 是可行的。
则得到《城市轨道交通工程测量规范》规定:横向贯通中误差为±50mm ,高程贯通中误差为±25mm 。
我们知道,隧道贯通测量包括地面控制测量、联系测量和地下控制测量,因此,横向贯通误差主要受上述三项测量误差影响,假设各项测量误差对贯通影响相互独立,则有1232222Q q q q m m m m =++ (8-1)式中:1q m —地面控制测量引起的横向中误差(mm );2q m —联系测量引起的横向中误差(mm );3q m —地下控制测量引起的横向中误差(mm );Q m —地下铁道隧道横向贯通中误差(mm )。
由于地面测量的条件较地下好,在分配测量误差时可在等影响原则的基础上作适当的调整,即对地面测量的精度适当提高一些,而地下控制测量的精度降低一些。
按此原则分配方案如下:1q m =±25mm ,2q m =±20mm ,3q m =±35mm代入8-1式中得:Q m =±47.4mm <±50mm 同理,高程测量误差的计算公式为:1232222H h h h m m m m =++ (8-2)式中:1h m —地面高程控制测量引起的中误差(mm );2h m —向地下传递高程测量引起的中误差(mm );3h m —地下高程控制测量的中误差(mm );H m —地下铁道隧道高程贯通中误差(mm )。
隧道贯通测量方案设计摘要:误差在任何工程建设项目测量过程中都是无法避免的,隧道测量误差也不例外。
在实际测量过程中,施工人员往往因为加快项目进度,缩短工程施工期限和改善隧道工作的环境,以隧道两端的开切口为施工起点,从隧道两端同时进行掘进。
为了确保隧道在贯通方向与贯通点的误差符合设计规范要求,并且误差最小化,这就要求在实际施工过程中,必须重视隧道贯通测量方案的设计。
关键词:隧道;贯通测量;误差引言:隧道贯通误差的控制通常采用高精度的仪器,以达到测角、量边的误差尽可能的小,让横向贯通误差、纵向误差、高程误差达到设计规范要求。
随着测绘科学的发展,各项测量技术与测绘仪器也在发生着翻天覆地的变化。
相信在不久的将来,隧道贯通测量将越来越简便、快捷和高效,而且精度也会有一个很大的提升。
随着测量技术的不断更新与发展,隧道贯通施工的各项技术规范也将逐步完善,未来我国的隧道和地下工程事业也将拥有无限美好的前景,并且一定会取得更加辉煌的成就。
基于此,在接下来的文章中,将围绕连霍高速宝鸡过境线冯家塬隧道贯通测量方案设计展开详细的分析。
一、隧道贯通测量方案设计的重要性简析隧道控制测量的目的是以必要的精度,按照与地面控制测量统一的坐标系统,建立地下控制系统,保证隧道的贯通误差在允许的贯通误差范围内,保证隧道相向开挖的工作面沿着准确的隧道线路前进,在贯通面处将隧道精准贯通;隧道贯通面结合处的偏差可以分解为空间的三个方向,即沿隧道中心线的长度偏差,为纵向贯通误差;与隧道中心线垂直的方向出现的左右偏差,为横向贯通误差;高程贯通误差就是掘进过程中出现的高程误差。
纵向贯通误差只影响隧道长度,不影响隧道的质量,只要在定测中线的误差范围内,满足隧道设计和规范要求即可。
高程误差影响隧道的坡度,应用水准测量的方法,很容易达到所需的要求。
而横向误差如果超过一定的范围,就会引起隧道中线几何形状的改变,甚至洞内建筑侵入规定限界而使之前衬砌部分拆除重建,给工程造成不必要的损失。
