隧道贯通测量2篇隧道贯通测量(一)隧道贯通测量是指通过测量手段确定隧道两端之间的连接是否贯通的一项工作。
在进行隧道工程建设过程中,隧道贯通是其中的一个重要节点,意味着隧道的贯通通道已经打通,为后续的工程进展提供了基础条件。
下面将介绍隧道贯通测量的意义、工作内容和方法。
隧道贯通测量的意义非常重大。
首先,隧道贯通的完成标志着隧道工程建设进入了尾声阶段,为后续的道路、照明、通风等工程提供了施工条件。
其次,隧道贯通测量能够及时发现并纠正施工过程中存在的问题和差错,保障隧道的质量和安全。
此外,隧道贯通也是隧道工程的一个重要里程碑,对于宣传和推广隧道工程的成果起到了重要的作用。
隧道贯通测量的工作内容一般包括以下几个方面。
首先是测量基本数据,包括隧道的长度、宽度、高度等尺寸数据,以及隧道两端的高程和坐标值等。
这些数据对于后续的工程施工和设计都有着重要的参考价值。
其次是测量贯通情况,即通过合适的测量手段确认隧道两端的连接是否贯通。
最后是对测量数据进行处理和分析,得出准确的测量结果,并进行相应的记录和归档。
这些工作都需要使用专业的测量设备和工具,以保证测量结果的准确性和可靠性。
隧道贯通测量的方法主要有三种:直线法、导向法和声波透射法。
直线法是通过拉直测量线,分别从隧道两端进行测量,然后根据测量结果进行对比,判断隧道是否贯通。
导向法是利用导线或导管等导向物,通过调整使其在隧道两端的位置重合,再进行测量,也可以判断隧道是否贯通。
声波透射法是利用声波在介质中的传播特性,通过对声波的反射和传播时间进行测量,判断隧道贯通情况。
这三种方法各有优劣,需要根据具体情况选择合适的方法进行测量。
总之,隧道贯通测量是隧道工程建设中的一个重要环节,具有重要的意义和作用。
通过合理准确地进行测量工作,可以为后续的工程施工和设计提供基础数据和可靠依据,保障隧道的质量和安全。
同时,隧道贯通也标志着隧道工程的进展,为宣传和推广隧道工程的成果起到了关键作用。
隧道贯通测量方案1. 引言隧道贯通测量是在隧道建设工程中的一项重要任务,其主要目的是确保隧道的两端能够准确地连接在一起,保证隧道的完整性和安全性。
本文档将介绍一个隧道贯通测量方案,包括测量方法、仪器设备、操作步骤和数据处理等内容,以帮助工程师和技术人员正确地进行隧道贯通测量。
2. 测量方法2.1 全站仪法全站仪法是一种常用的隧道贯通测量方法,其基本原理是通过测量隧道两端的控制点坐标和方位角,计算出两端之间的距离和方位差。
具体步骤如下:1.在隧道两端各设置一个控制点,并准确测量控制点的初始坐标和方位角;2.使用全站仪测量控制点,并记录测量数据;3.在隧道贯通后,再次测量两端的控制点,并记录测量数据;4.根据测量数据计算出隧道的贯通距离和方位差。
2.2 GPS测量法GPS测量法是一种基于全球定位系统的隧道贯通测量方法,其优点是测量精度高、速度快、不受地形和地物遮挡的影响。
具体步骤如下:1.在隧道两端各设置一个GPS接收器,并确定其初始位置;2.同时启动两个GPS接收器,记录测量数据;3.在隧道贯通后,再次记录两个GPS接收器的位置数据;4.根据测量数据计算出隧道的贯通距离。
3. 仪器设备进行隧道贯通测量需要使用以下仪器设备:•全站仪:用于测量控制点的坐标和方位角;•GPS接收器:用于测量隧道两端的位置数据;•计算机:用于数据处理和结果分析。
此外,还需要配备适当的测量辅助工具,如三角架、测量杆、反光镜等。
4. 操作步骤4.1 全站仪法的操作步骤1.在隧道两端的控制点上设置三角架,并固定全站仪;2.启动全站仪,并进行标定和校准;3.使用全站仪测量控制点的坐标和方位角,并记录测量数据;4.在隧道贯通后,再次测量控制点,并记录测量数据;5.将测量数据导入计算机,进行数据处理;6.根据计算结果,判断隧道的贯通精度是否符合要求。
4.2 GPS测量法的操作步骤1.在隧道两端的GPS接收器上设置天线,并确定初始位置;2.同时启动两个GPS接收器,并记录测量数据;3.在隧道贯通后,再次记录两个GPS接收器的位置数据;4.将测量数据导入计算机,进行数据处理;5.根据计算结果,判断隧道的贯通精度是否符合要求。
隧道工程贯通测量方案一、引言隧道是一种地下交通管线建筑,是运输和通信建设的重要组成部分。
它们是连接城市和地区的重要交通枢纽,因此在建设时需要严格的测量和监控。
隧道工程贯通测量是建设过程中的一个关键环节,它可以确保隧道的质量和安全。
二、贯通测量的目的1. 确保隧道贯通的准确性和精度;2. 提供隧道施工地质的实时记录和控制;3. 为后续的施工和设备安装提供准确的数据支持。
三、常用的测量方法1. 钻孔法:通过在隧道两端位置进行钻孔,然后测量钻孔的位置和深度来确定隧道的贯通情况。
2. 微震法:利用地震波检测地下岩层的变化,从而确定隧道的位置和贯通情况。
3. 雷达法:通过使用地质雷达来检测隧道位置和地层情况。
4. GPS定位:利用全球卫星定位系统来测量隧道位置和贯通情况。
5. 激光扫描:使用激光扫描仪来获取隧道内部的三维数据,以确定隧道的位置和形状。
四、测量前的准备工作1. 确定贯通点的位置和方向,以及测量的最佳方法;2. 对待测区域进行地质勘探和勘测,确定地层情况和环境情况;3. 进行现场测量点的设置和标定;4. 确定测量设备和人员的分工和任务。
五、测量过程1. 采用地质勘探工具进行现场勘探,确定贯通点的位置和地质情况;2. 根据贯通点的具体情况选择适当的测量方法;3. 对测量设备进行调试和检验,确保设备的正常工作;4. 对贯通点附近的地质情况进行监测,防止因测量活动引起的地质灾害。
六、测量结果的处理和分析1. 将测量得到的数据进行整理和分析,得出最终的测量结果;2. 进行误差分析和修正,确保测量结果的精确性;3. 将测量结果与实际情况进行对比,发现偏差并进行修正。
七、测量结果的应用1. 测量结果的准确性对于后续的隧道施工和设备安装具有重要作用,可以确保施工的顺利进行;2. 测量结果还可以作为后续隧道维护和管理的重要参考数据,为隧道的安全运营提供保障。
八、总结隧道工程贯通测量是隧道建设过程中不可或缺的重要环节,它对于隧道的质量和安全有着重要的影响。

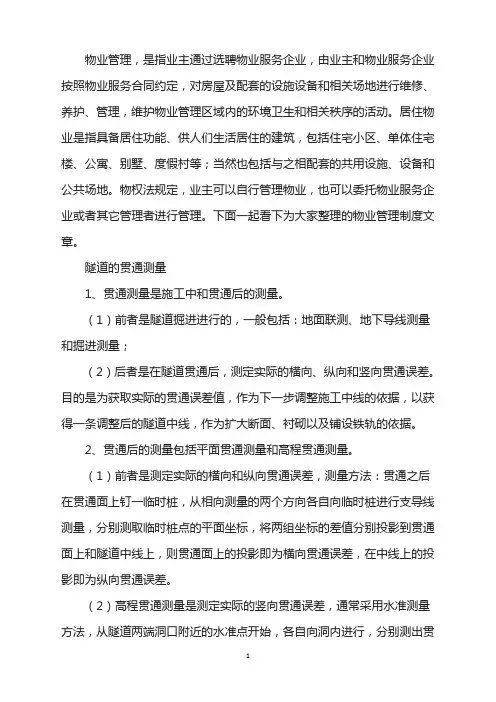

物业管理,是指业主通过选聘物业服务企业,由业主和物业服务企业按照物业服务合同约定,对房屋及配套的设施设备和相关场地进行维修、养护、管理,维护物业管理区域内的环境卫生和相关秩序的活动。
居住物业是指具备居住功能、供人们生活居住的建筑,包括住宅小区、单体住宅楼、公寓、别墅、度假村等;当然也包括与之相配套的共用设施、设备和公共场地。
物权法规定,业主可以自行管理物业,也可以委托物业服务企业或者其它管理者进行管理。
下面一起看下为大家整理的物业管理制度文章。
隧道的贯通测量
1、贯通测量是施工中和贯通后的测量。
(1)前者是隧道掘进进行的,一般包括:地面联测、地下导线测量和掘进测量;
(2)后者是在隧道贯通后,测定实际的横向、纵向和竖向贯通误差。
目的是为获取实际的贯通误差值,作为下一步调整施工中线的依据,以获得一条调整后的隧道中线,作为扩大断面、衬砌以及铺设铁轨的依据。
2、贯通后的测量包括平面贯通测量和高程贯通测量。
(1)前者是测定实际的横向和纵向贯通误差,测量方法:贯通之后在贯通面上钉一临时桩,从相向测量的两个方向各自向临时桩进行支导线测量,分别测取临时桩点的平面坐标,将两组坐标的差值分别投影到贯通面上和隧道中线上,则贯通面上的投影即为横向贯通误差,在中线上的投影即为纵向贯通误差。
(2)高程贯通测量是测定实际的竖向贯通误差,通常采用水准测量方法,从隧道两端洞口附近的水准点开始,各自向洞内进行,分别测出贯
通面上同一点的高程,即获此点的两个高程之差。
隧道贯通测量误差预计方案隧道进出口、斜井间贯通时,除进行洞外导线和洞外高程测量之外,还必须进行隧道洞内和进出口、斜井间的联系测量。
所以在进行贯通测量误差预计时,要考虑隧道进出口、斜井间的联系测量误差及隧道洞内测量误差的综合影响。
(一)测量方案简述工程要求水平重要方向x’上的容许偏差为0.3m,竖直方向上的容许偏差为0.05m.(1) 隧道洞外进口、斜井按B级GPS网进行测量,测量时采用美国产天宝5800GPS观测2个时段,每个时段测量1.5小时。
(2)定向测量尤溪隧道进口、斜井各采用几何定向。
1、对中误差当定向边边长d=400m时,仪器及棱镜的对中误差为:E C=E T=±1”。
2、测线前后两测回的平均值误差M平=±1/√2=±0.71”.则M定=±√M EC2+M ET2+M平=±√12+12+0.712=±1.58”3、洞内导线测量进口从洞口起始边GCPI140-GCPI119边开始,沿大里程方向闭合到秀村斜井的CPI140-3~CPI140-4边。
测角、测边采用日本产SOKKIA SET230R全站仪,角度测9个测回:每边往、返各测3个测回,一测回内读数误差不大于5mm,单程测回间较差不大于10mm,往测及返测边长化算到隧道平均高程面上水平距离(经气象和倾斜改正)后的互差,不得大于边长1/6000。
所有闭(附)合导线和支导线均有不同观测者独立测量两次,取两次测量的角度及边长平均值,并进行严密平差计算。
4、隧道洞外水准测量进口与秀村之间的水准测量按照洞外二等水准要求实测,自进口洞外水准点GCPI140到秀村斜井洞口水准点BM60进行往返观测单程路线长度27KM,同时采用美国Trimble电子水准仪和日本产Sokkia电子水准仪实测。
5、洞内水准测量采用苏-光自动安平水准仪往返观测,往返高差的较差不大于±4√L(L 为水准点间的长度,以km 为单位)。
市政工程隧道测量方案1. 简介本文档旨在提供市政工程隧道测量的方案。
隧道测量是确保隧道工程建设质量和安全的重要环节,通过准确测量隧道的位置、尺寸和形状,可以保证施工进度和质量控制的有效实施。
2. 测量方法为了实现准确的隧道测量,将采用以下方法和工具:2.1 地面控制点测量在隧道工程区域周围设置地面控制点,使用全站仪或GPS设备进行测量。
通过测量地面控制点的坐标,可以建立基准坐标系,并在隧道测量中实现坐标转换和定位。
2.2 钢轨控制测量在隧道内部布设标准长度的钢轨,使用全站仪或测距仪测量钢轨之间的距离。
钢轨的布设和测量将作为隧道内部的基准控制线,用于测量隧道内部的各个要素和结构。
2.3 激光扫描测量使用激光扫描仪对隧道内部进行扫描,获取隧道墙壁、顶部和底部的点云数据。
通过对点云数据进行处理和分析,可以得到隧道内部的几何信息和形状数据,为隧道施工提供重要参考。
3. 数据处理和分析对采集的测量数据进行处理和分析,可以得到以下信息:3.1 隧道的位置和尺寸通过使用测量数据和地面控制点的坐标,可以计算出隧道的位置和尺寸。
包括隧道的长度、宽度、高度以及与地面的相对位置。
3.2 隧道的形状和横断面通过对钢轨控制点的测量数据进行处理,可以绘制隧道的形状和横断面。
这将为隧道施工提供具体的设计要素和辅助参考。
3.3 隧道结构和变形监测利用激光扫描仪获取的点云数据,可以对隧道结构进行三维建模和变形监测。
通过对比时间序列的测量数据,可以及时发现隧道结构的变形情况,为安全评估和维护提供依据。
4. 结论市政工程隧道测量方案主要使用地面控制点测量、钢轨控制测量和激光扫描测量这三种方法。
通过数据处理和分析,可以获得隧道的位置、尺寸、形状以及结构变形等重要信息。
该测量方案将为隧道工程的施工和安全控制提供有效支持。
隧道贯通段测量内容隧道贯通段测量的主要内容有:1.进行贯通测量设计:这是确保隧洞准确贯通的技术基础,相向或单向掘进均宜事先做好贯通测量技术设计,并按设计进行作业。
2.建立洞外平面和高程控制:这是隧道贯通测量中的重要环节,通过建立洞外控制网,可以对隧道内的施工进行准确的定位和测量。
3.进行施工放样:在隧道内进行施工放样,标出拱顶、边墙和起拱线位置,立模后检测。
4.测绘洞室开挖和衬砌断面:通过测绘洞室开挖和衬砌断面,可以计算开挖、填筑工程量及进行竣工验收。
5.计算开挖、填筑工程量及进行竣工验收:这是隧道贯通测量的最后环节,通过对开挖、填筑工程量的计算和竣工验收,可以确保隧道施工符合设计要求,达到预期的贯通效果。
隧道贯通段测量的主要内容是围绕确保隧洞准确贯通的目标进行的,通过建立洞外平面和高程控制、进行施工放样、测绘洞室开挖和衬砌断面、计算开挖、填筑工程量及进行竣工验收等一系列步骤,最终实现隧道的准确贯通。
隧道贯通段测量的意义在于:1.保证隧道施工的准确性和精度,确保隧道的质量和安全。
2.通过获取实际的贯通误差值,可以作为下一步调整施工中线的依据,以获得一条调整后的隧道中线,作为扩大断面、衬砌以及在铁路隧道中铺设铁轨的依据。
3.可加快施工进度,改善通风状况与劳动条件,有利于矿井开采与掘进的平衡接续,加快矿井建设。
隧道贯通段测量在确保隧道准确贯通、提高施工效率、保障施工安全等方面都具有重要的意义。
隧道贯通测量的原理主要是通过测量隧道两端的控制点坐标和方位角,计算出两端之间的距离和方位差。
具体步骤如下:1.在隧道两端各设置一个控制点,并准确测量控制点的初始坐标和方位角。
2.使用全站仪等测量仪器测量控制点,并记录测量数据。
3.在隧道贯通后,再次测量两端的控制点,并记录测量数据。
4.通过比较两次测量数据,可以得出贯通误差值,以此调整施工中的误差。
贯通测量的目的是保证隧道施工的准确性和精度,确保隧道的质量和安全。

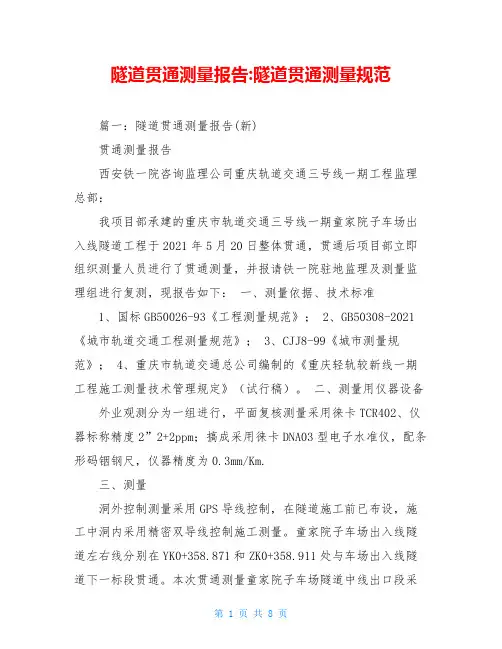

隧道贯通测量报告:隧道贯通测量规范篇一:隧道贯通测量报告(新)贯通测量报告西安铁一院咨询监理公司重庆轨道交通三号线一期工程监理总部:我项目部承建的重庆市轨道交通三号线一期童家院子车场出入线隧道工程于2021年5月20日整体贯通,贯通后项目部立即组织测量人员进行了贯通测量,并报请铁一院驻地监理及测量监理组进行复测,现报告如下:一、测量依据、技术标准1、国标GB50026-93《工程测量规范》;2、GB50308-2021《城市轨道交通工程测量规范》;3、CJJ8-99《城市测量规范》;4、重庆市轨道交通总公司编制的《重庆轻轨较新线一期工程施工测量技术管理规定》(试行稿)。
二、测量用仪器设备外业观测分为一组进行,平面复核测量采用徕卡TCR402、仪器标称精度2”2+2ppm;搞成采用徕卡DNA03型电子水准仪,配条形码铟钢尺,仪器精度为0.3mm/Km.三、测量洞外控制测量采用GPS导线控制,在隧道施工前已布设,施工中洞内采用精密双导线控制施工测量。
童家院子车场出入线隧道左右线分别在YK0+358.871和ZK0+358.911处与车场出入线隧道下一标段贯通。
本次贯通测量童家院子车场隧道中线出口段采用已知控制点 GC1为起始边,在贯通面设一点LD1,入口段采用已知控制点GC5为起始边测量贯通点LD1,其贯通测量线路示意图如下:测点进口端已知点已知点出口端贯通测量示意图测量操作过程中各项指标均符合规范性标准要求。
贯通测量成果如下表所示:表1 贯通测量成果表四、结论贯通误差符合《工程测量规范》GB50026-20__7、《城市轻轨交通工程测量规范》GB50308-2021的精度要求,所以隧道内的加密导线点能够满足隧道整体施工及验收规范要求。
中铁七局武汉分公司重庆轻轨项目部2021年5月20日篇二:隧道贯通测量报告贾湾隧道贯通测量1、前言由于测量过程中不可避免地带有误差,因此贯通实际上总是存在偏差的。
隧道贯通接合处的偏差可能发生在空间的三个方向中,即沿隧道中心线的长度偏差,为纵向贯通误差;垂直于隧道中心线的左右偏差,为横向贯通误差;和上下的偏差,为高程贯通误差。
XXXXXXXXX 专线工程TJ-3标段XXXX隧道贯通测量方案编制:______________复核:______________审定:______________XXXXXX有限公司XXXXXXXX工区二。
一二年十一月一、工程概况 (4)二、编制依据 (4)三、人员安排及拟投入的仪器设备、软件 (4)四、隧道贯通方案内容及技术要求 (5)(一)洞外控制测量 (5)1、平面控制网技术要求 (5)2、外业要求 (7)3、洞外(GPS测量)横向贯通误差估算 (7)(二)洞内控制测量 (8)1、洞内导线布设要求 (9)2、平面控制网技术要求 (9)3、贯通中误差估算 (9)(三)高程控制测量 (10)1、二等水准技术要求 (10)2、洞外二等水准复测 (10)3、洞外高程贯通误差估算 (12)4、洞内高程控制网布设及要求 (12)5、贯通中误差估算 (13)佛爷沟2号隧道贯通测量方案(四)隧道贯通误差测量及调整 (13)1、贯通误差的测量 (13)(1)平面贯通误差测量 (13)(2)高程贯通误差的测量 (14)2、贯通误差的调整 (14)(1)平面贯通误差的调整 (14)(2)高程贯通误差的调整 (14)佛爷沟2号隧道贯通测量方案一、工程概况XXX隧道位于辽宁省凤城市境内穿越辽东低山区。
隧道为单洞双线隧道,隧道最大埋深为213m。
隧道进口里程为DK179+395,出口里程为DK181+435,隧道全长2040m。
隧道进口至DK180+486.5436段位于半径为7000的右偏曲线上,DK180+486.5436至出口段位于直线上,隧道内线间距4.6m,隧道内纵坡为3%。
的单面下坡。
DK179+395〜DK179+430、DK181+255 〜DK181+435 为V 级围岩,DK179+430 〜DK179+570、DK181+175 〜DK181+255 为W 级围岩,DK179+570 〜DK180+730、DK180+840〜DK181+175 为H级围岩,DK180+730〜DK180+840 为W级围 ^岩0为确保线路平纵曲线线型顺畅,管段内不出现断差现象。
清塘铺特长隧道贯通测量方案二连浩特至广州国家高速公路湖南省安化——邵阳公路编制:复核:中铁五局集团安邵高速公路项目部二0一0年三月五日目录1、工程概况 12、作业依据 13、贯通测量方案 2~54、贯通误差调整 6~75、测量质量保证措施 71 概述二广国家高速公路湖南省安化(梅城)至邵阳公路第TJ1标段起点桩号K94+112.169,终点桩号K127+660,全长33.54783公里;位于益阳市的安化县和涟源市境内,重点隧道清塘铺隧道左洞全长4800m,右洞全长4775m。
1、1 坐标系统1、1、1.平面坐标系统:清塘铺隧道进口至出口投影高为400 m。
1、1、2.高程采用1985国家高程基准。
2、作业依据,按照《公路隧道施工技术细则》(JTG/T F60—2009)和《工程测量规范》(GB50026-2007)规定的测量方法及技术指标进行作业。
2、1洞内导线测量主要技术要求表导线测量技术要求表表3、隧道测量控制方案3、1隧道工程相向施工中线在贯通面上的贯通误差,不应大于表表8.6.2 隧道工程的贯通限差3、2清塘铺隧道洞外进洞平面控制点G003、G004,I024。
出口进洞平面控制点GPS029、GPS030、G005,为设计院交底三等平面控制点。
进出洞口高程点I024、GBM3为设计院交底四等平面控制点。
3洞内控制测量设计洞内导线的主要作用是保证隧道在平面位置上按规定的精度贯通和便于施工放样,确定一个经济、合理的施测精度,既可保证隧道准确贯通,又能节省大量的人力、物力、时间和金钱,有效提高工作效率。
进出口控制点,以相向施工进洞,贯通里程K112+008,导线长度为2700m左右。
为了保证隧道顺利贯通,根据《规范》表8.6.2“横向和高程贯通精度要求”规定4~8km 隧道洞内贯通误差的限差为150 mm 的要求,以此作为测量设计的依据,不占用洞外控制网贯通精度的余额,使得设计的洞内测角、量距精度更为安全,同时,也符合《规范》规定。
