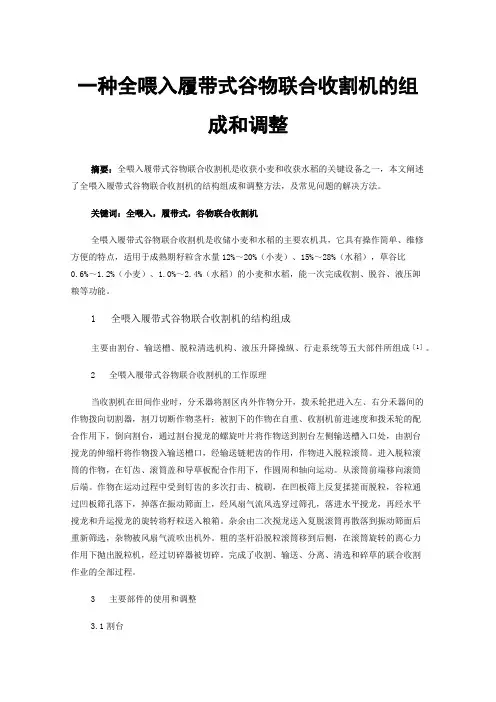

一种全喂入履带式谷物联合收割机的组成和调整摘要:全喂入履带式谷物联合收割机是收获小麦和收获水稻的关键设备之一,本文阐述了全喂入履带式谷物联合收割机的结构组成和调整方法,及常见问题的解决方法。
关键词:全喂入,履带式,谷物联合收割机全喂入履带式谷物联合收割机是收储小麦和水稻的主要农机具,它具有操作简单、维修方便的特点,适用于成熟期籽粒含水量12%~20%(小麦)、15%~28%(水稻),草谷比0.6%~1.2%(小麦)、1.0%~2.4%(水稻)的小麦和水稻,能一次完成收割、脱谷、液压卸粮等功能。
1 全喂入履带式谷物联合收割机的结构组成主要由割台、输送槽、脱粒清选机构、液压升降操纵、行走系统等五大部件所组成[1]。
2 全喂入履带式谷物联合收割机的工作原理当收割机在田间作业时,分禾器将割区内外作物分开,拨禾轮把进入左、右分禾器间的作物拨向切割器,割刀切断作物茎杆;被割下的作物在自重、收割机前进速度和拨禾轮的配合作用下,倒向割台,通过割台搅龙的螺旋叶片将作物送到割台左侧输送槽入口处,由割台搅龙的伸缩杆将作物拨入输送槽口,经输送链耙齿的作用,作物进入脱粒滚筒。
进入脱粒滚筒的作物,在钉齿、滚筒盖和导草板配合作用下,作圆周和轴向运动。
从滚筒前端移向滚筒后端。
作物在运动过程中受到钉齿的多次打击、梳刷,在凹板筛上反复揉搓而脱粒,谷粒通过凹板筛孔落下,掉落在振动筛面上,经风扇气流风选穿过筛孔,落进水平搅龙,再经水平搅龙和升运搅龙的旋转将籽粒送入粮箱。
杂余由二次搅龙送入复脱滚筒再散落到振动筛面后重新筛选,杂物被风扇气流吹出机外。
粗的茎杆沿脱粒滚筒移到后侧,在滚筒旋转的离心力作用下抛出脱粒机,经过切碎器被切碎。
完成了收割、输送、分离、清选和碎草的联合收割作业的全部过程。
3 主要部件的使用和调整3.1割台割台是收割机作业时切割作物的部件,主要由割台、搅龙、割台传动机构、切碎器、机架、左右分禾器和拨禾轮等部件组成。
