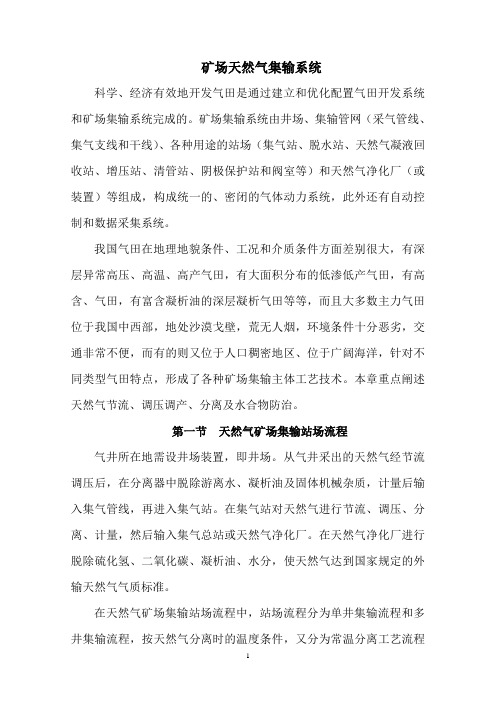

矿场天然气集输系统科学、经济有效地开发气田是通过建立和优化配置气田开发系统和矿场集输系统完成的。
矿场集输系统由井场、集输管网（采气管线、集气支线和干线）、各种用途的站场（集气站、脱水站、天然气凝液回收站、增压站、清管站、阴极保护站和阀室等）和天然气净化厂（或装置）等组成，构成统一的、密闭的气体动力系统，此外还有自动控制和数据采集系统。
我国气田在地理地貌条件、工况和介质条件方面差别很大，有深层异常高压、高温、高产气田，有大面积分布的低渗低产气田，有高含、气田，有富含凝析油的深层凝析气田等等，而且大多数主力气田位于我国中西部，地处沙漠戈壁，荒无人烟，环境条件十分恶劣，交通非常不便，而有的则又位于人口稠密地区、位于广阔海洋，针对不同类型气田特点，形成了各种矿场集输主体工艺技术。
本章重点阐述天然气节流、调压调产、分离及水合物防治。
第一节天然气矿场集输站场流程气井所在地需设井场装置，即井场。
从气井采出的天然气经节流调压后，在分离器中脱除游离水、凝析油及固体机械杂质，计量后输入集气管线，再进入集气站。
在集气站对天然气进行节流、调压、分离、计量，然后输入集气总站或天然气净化厂。
在天然气净化厂进行脱除硫化氢、二氧化碳、凝析油、水分，使天然气达到国家规定的外输天然气气质标准。
在天然气矿场集输站场流程中，站场流程分为单井集输流程和多井集输流程，按天然气分离时的温度条件，又分为常温分离工艺流程和低温分离工艺流程。
在井场里，最主要的装置是采气树（如图1），它是由闸阀、四通（或三通）等部件构成的一套管汇。
还有节流阀，压力、温度检测仪表及加热或注醇设备等。
图1 采气树一、井场装置井场装置具备三种作用：(1)调控气井的产量；(2)调控天然气的输送压力；(3)防止天然气生成水合物。
目前，矿场上采用的井场装置流程通常有两种类型，也是比较典型的流程。
一种是加热天然气防止水合物生成的流程，如图2所示；另一种是向天然气中注入抑制剂防止水合物生成的流程，如图3所示。
天然气站场工艺流程图学习英文回答：Natural Gas Station Process Flow Diagram.A natural gas station, also known as a compressed natural gas (CNG) station, is a facility that dispenses compressed natural gas to vehicles. CNG is a cleaner-burning alternative to gasoline and diesel fuel, and it is often used in fleet vehicles and public transportation systems.The process flow diagram for a natural gas station is as follows:1. Natural gas is delivered to the station in a high-pressure pipeline.2. The gas is compressed at the station to a high pressure (typically 2,500 to 3,600 psi).3. The compressed gas is stored in a storage tank.4. When a vehicle comes to the station to refuel, the compressed gas is dispensed into the vehicle's fuel tank.The following are some of the key components of a natural gas station:Compressor: The compressor is used to compress the natural gas to a high pressure.Storage tank: The storage tank is used to store the compressed natural gas.Dispenser: The dispenser is used to dispense the compressed natural gas into the vehicle's fuel tank.Safety equipment: Natural gas stations are equipped with a variety of safety equipment, such as pressure relief valves and gas detectors.中文回答：天然气站场工艺流程图。
输气站工艺流程
《输气站工艺流程》
输气站是天然气输送系统的重要组成部分，其工艺流程通常包括采集天然气、压缩、净化、储存和输送等环节。
下面将详细介绍输气站的工艺流程。
首先，天然气从井口或陆上或海上的气田采集点进入输气站。
在进入输气站之前，天然气可能还含有杂质和水份，因此需要进行净化处理。
净化处理通常包括除水、除硫、除油和除杂质等过程。
在进行净化处理后，天然气会进入压缩阶段。
压缩是将天然气压缩成一定压力的过程，以便于输送。
在输气站中，通常会配置多台压缩机，用于将天然气压缩到设定的压力。
压缩后的天然气会进入储气罐或储气井中进行储存。
储存后的天然气会经过输送管道输送到用户端。
在输送的过程中，需要监测和控制天然气的流量、压力和温度等参数，以确保输送的天然气满足用户需求。
除此之外，输气站还需要配置监测、控制和安全设备，并进行定期维护和检修，以确保输气站的安全运行。
总的来说，输气站工艺流程包括采集、净化、压缩、储存和输送等环节，这些环节相互配合，确保天然气安全、高效地输送到用户端。
天然气站场工艺流程图学习Learning about the process flow diagram of a natural gas station is essential for understanding the various steps involved in the production and distribution of natural gas. 学习天然气站场的工艺流程图对于理解天然气生产和分配中涉及的各个步骤至关重要。
The process flow diagram of a natural gas station typically includes several key components such as gas gathering, gas treatment, gas transmission, and gas distribution. 天然气站场的工艺流程图通常包括气体采集、气体处理、气体传输和气体分配等几个关键组成部分。
Gas gathering involves the collection of natural gas from underground reservoirs through wells and pipelines. Through this process, raw natural gas is brought to the surface for further processing. 气体采集涉及通过井和管道从地下储层收集天然气。
通过这一过程，原始天然气被带到地表进行进一步处理。
Gas treatment is the next step in the process, where impurities such as water, sulfur compounds, and carbon dioxide are removed from the raw natural gas. This is done to meet quality specifications andensure the safety of the gas for transportation. 气体处理是该过程的下一步，在这一步骤中，从原始天然气中去除水、硫化合物和二氧化碳等杂质。
输气站工艺流程图(总5页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March输气站工艺流程输气站是通过将一定的设备和管件相互连接而成的输气系统。
有压缩机输气站的又称为压气站。
为了直观表示气体在站内的具体流向，便于设计、操作和管理，需要将流动过程绘制成图形，即工艺流程图。
工艺流程图可以不按实际比例绘制，主要反映站的功能和介质流向，要求图形清晰易懂。
图中最好对管件和主要设备进行统一编号和说明。
同时，还应有流程操作说明以及主要设备规格表。
1. 无压缩机的输气站工艺流程图3-6为输气管道的首站工艺流程，图3-7为输气中间站工艺流程，图3-8为输气末站工艺流程。
2. 压气站工艺流程(1) 往复压缩机站工艺流程图3-9为三台往复式压缩机的工艺流程图。
由于是往复式压缩机，采用并联流程。
其中二台工作，一台备用。
每台压缩机有四个汽缸，机组采用压缩空气启动。
由图中可能看出，需压缩的天然气首先到除尘器脱除杂质后再经分配汇管进入压缩机，压缩增压后的天然气到下游汇管输入干线。
由于压缩机采用燃气发动机驱动，因此，还有燃料气供给调节系统，空气增压系统以及冷却水闭路循环系统和润滑油冷却系统。
(2) 离心压缩机站工艺流程与往复压缩机不同，离心压缩机可以采用并联、串联以及并串联的混合型式。
图3-10是离心压缩机站并、串联组合的典型流程。
在该流程中有10台燃气轮机一离心压缩机组，分成四组并联机组，每组两台串联工作。
另外两台作为备用。
同时，从图中可以看出，压缩机站也可以分为两个大组，每大组有5台压缩机，四台工作，一台备用。
天然气增压时，首先通过阀门№7到除尘器，然后，依次经过一级增压和二级增压达到所需的压力后经单向阀№8和№8a输入干线输气管道。
站内流程的改变是通过站内阀门来实现的。
从具体作用看，站内阀门可分为机组控制阀门和站控阀门两部分。
机组控制阀门含№1，№2，№3，№4，№5和№3′。
