电子通信广电工程设计中的射频与微波技术应用在电子通信广电工程设计中，射频与微波技术应用日益重要。
射频（Radio Frequency）技术是指处于30kHz到300GHz频率范围内的电磁波的应用技术，而微波（Microwave）则是指频率范围在300MHz到300GHz之间的电磁波。
这两种技术在无线通信、广播、电视、雷达和卫星通信等领域发挥着关键作用。
在电子通信广电工程设计中，射频与微波技术应用主要包括以下几个方面：1. 无线通信系统设计：在移动通信系统中，如4G、5G等，射频技术被广泛应用。
射频技术可以实现信号的送受，频率选择，信号放大与整形等功能。
通过合理的射频技术应用，可以提高系统的传输速率、信号质量和覆盖范围。
2. 广播与电视频道设计：无线电广播和电视广播是人们获取信息、娱乐和文化的重要途径。
射频技术在广播和电视频道设计中起到了至关重要的作用。
通过合理的射频技术应用，可以提高广播和电视频道的覆盖范围，提高音视频质量，减少信号干扰等。
3. 卫星通信系统设计：卫星通信是国际间远距离通信的主要手段之一。
射频与微波技术在卫星通信系统的设计中起到了关键作用。
通过合理的射频与微波技术应用，可以实现卫星与地面站之间的高速数据传输，实现全球范围内的通信覆盖。
4. 雷达系统设计：雷达是一种利用射频与微波技术进行目标探测与跟踪的系统。
雷达在军事、航空、航海、气象等领域都有广泛应用。
射频与微波技术在雷达系统的发射、接收、信号处理和目标识别等环节中起到了关键作用，决定了雷达系统的性能和精度。
针对上述应用领域，射频与微波技术在电子通信广电工程设计中还有以下几个具体的应用方面：1. 射频集成电路设计：在电子通信广电工程中，射频集成电路（RFIC）的设计是至关重要的。
RFIC可以实现射频信号的调制、放大、滤波和混频等功能。
射频集成电路设计需要考虑功耗、噪声、线性度、带宽等因素，以满足系统的性能要求。
2. 天线设计：天线是射频与微波技术应用的重要组成部分。
RF电路设计与射频解决方案探讨随着无线通信技术的不断发展，射频（Radio Frequency）电路设计和射频解决方案变得越来越重要。
射频电路是指在射频频段内工作的电路，其频率范围通常在300kHz到300GHz之间。
射频电路设计的目标是实现高增益、低噪声、稳定性好的电路，以满足无线通信系统的需求。
在射频电路设计中，一个重要的问题是如何实现射频信号的放大。
射频放大器是射频电路中的核心部件，其作用是将输入的射频信号放大到一定的功率水平。
常见的射频放大器有B类放大器、C类放大器和D类放大器等。
这些放大器的特点和应用各不相同，设计时需要根据具体的需求选择合适的放大器类型。
除了射频放大器，射频滤波器也是射频电路设计中的重要组成部分。
射频滤波器的作用是滤除非目标频率的信号，以保证射频电路的正常工作。
常见的射频滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
在射频电路设计中，需要根据具体的应用场景选择合适的滤波器类型，并进行相应的参数调整和优化。
在射频电路设计中，射频解决方案的选择也是至关重要的。
射频解决方案是指根据具体的需求和应用场景，选择合适的射频器件、模块和技术方案，以实现射频电路的设计和实现。
射频解决方案的选择需要考虑多个因素，包括频率范围、功率要求、噪声指标、稳定性要求等。
同时，还需要考虑射频器件和模块的可获得性、成本和可靠性等因素。
在射频电路设计中，还需要考虑射频信号的传输和连接。
射频信号的传输通常通过射频电缆、微带线、同轴电缆等方式进行。
选择合适的传输线路和连接方式，可以有效地减小射频信号的损耗和干扰。
此外，还需要进行射频信号的匹配和阻抗调整，以提高信号的传输效率。
射频电路设计中的另一个重要问题是射频电磁兼容性（EMC）。
由于射频电路中的高频信号和电磁场的存在，可能会对周围的电子设备和系统产生干扰。
因此，需要采取相应的措施，以提高射频电路的抗干扰能力。
常见的措施包括屏蔽、滤波和接地等。

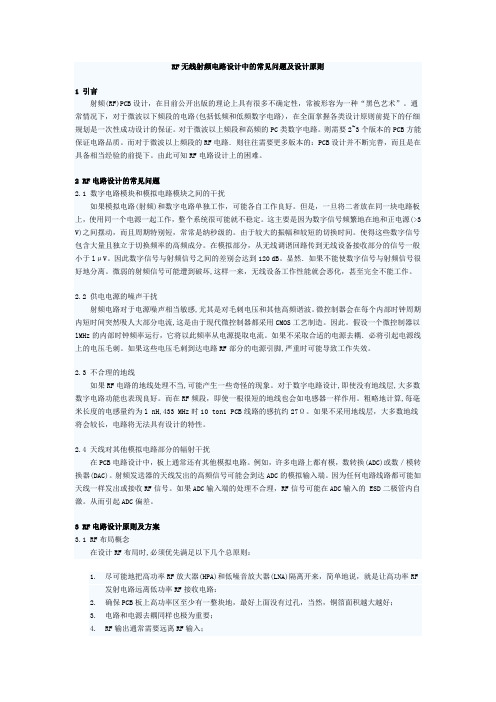

RF无线射频电路设计中的常见问题及设计原则1 引言射频(RF)PCB设计，在目前公开出版的理论上具有很多不确定性，常被形容为一种“黑色艺术”。
通常情况下，对于微波以下频段的电路(包括低频和低频数字电路)，在全面掌握各类设计原则前提下的仔细规划是一次性成功设计的保证。
对于微波以上频段和高频的PC类数字电路。
则需要2~3个版本的PCB方能保证电路品质。
而对于微波以上频段的RF电路．则往往需要更多版本的：PCB设计并不断完善，而且是在具备相当经验的前提下。
由此可知RF电路设计上的困难。
2 RF电路设计的常见问题2.1 数字电路模块和模拟电路模块之间的干扰如果模拟电路(射频)和数字电路单独工作，可能各自工作良好。
但是，一旦将二者放在同一块电路板上，使用同一个电源一起工作，整个系统很可能就不稳定。
这主要是因为数字信号频繁地在地和正电源(>3 V)之间摆动，而且周期特别短，常常是纳秒级的。
由于较大的振幅和较短的切换时间。
使得这些数字信号包含大量且独立于切换频率的高频成分。
在模拟部分，从无线调谐回路传到无线设备接收部分的信号一般小于lμV。
因此数字信号与射频信号之间的差别会达到120 dB。
显然．如果不能使数字信号与射频信号很好地分离。
微弱的射频信号可能遭到破坏,这样一来，无线设备工作性能就会恶化，甚至完全不能工作。
2.2 供电电源的噪声干扰射频电路对于电源噪声相当敏感,尤其是对毛刺电压和其他高频谐波。
微控制器会在每个内部时钟周期内短时间突然吸人大部分电流,这是由于现代微控制器都采用CMOS工艺制造。
因此。
假设一个微控制器以lMHz的内部时钟频率运行，它将以此频率从电源提取电流。
如果不采取合适的电源去耦．必将引起电源线上的电压毛刺。
如果这些电压毛刺到达电路RF部分的电源引脚,严重时可能导致工作失效。
2.3 不合理的地线如果RF电路的地线处理不当,可能产生一些奇怪的现象。
对于数字电路设计,即使没有地线层,大多数数字电路功能也表现良好。
RF电路设计与射频解决方案探讨随着无线通信技术的迅猛发展，RF（射频）电路设计和射频解决方案变得越来越重要。
本文将探讨RF电路设计的一些关键要素以及射频解决方案的应用。
首先，RF电路设计的关键要素之一是频率选择。
在射频电路设计中，频率选择是至关重要的。
不同的应用需要不同的频率范围，因此设计师需要根据具体需求选择合适的频率。
频率选择不当可能导致信号干扰、功耗过高等问题。
其次，射频电路设计需要考虑信号的传输和接收。
在无线通信中，信号的传输和接收是至关重要的。
在传输过程中，信号需要经过调制和解调，以确保信号的准确传输。
在接收过程中，信号需要经过放大和滤波，以提高接收信号的质量。
因此，在RF电路设计中，设计师需要考虑这些因素，并选择合适的电路组件。
此外，射频电路设计还需要考虑功率管理。
在无线通信中，功率管理是非常重要的。
功率管理涉及到电源的选择、功率放大器的设计和功率控制等。
设计师需要根据具体应用的功率需求，选择合适的功率管理方案。
在射频电路设计中，还需要考虑抗干扰能力。
由于无线通信环境复杂多变，射频电路容易受到干扰。
设计师需要采取一系列措施来提高电路的抗干扰能力，例如使用合适的滤波器、抑制杂散信号等。
除了RF电路设计，射频解决方案在无线通信中也起着至关重要的作用。
射频解决方案是指为特定应用提供的射频系统设计方案。
射频解决方案包括硬件设计、软件设计和系统集成等。
在射频解决方案中，设计师需要考虑系统的整体性能、可靠性和成本等因素。
射频解决方案的应用非常广泛。
例如，在移动通信领域，射频解决方案可以用于设计和开发手机、基站等设备。
在物联网领域，射频解决方案可以用于设计和开发传感器、无线模块等设备。
在无线电广播领域，射频解决方案可以用于设计和开发收音机、电视等设备。
总之，RF电路设计和射频解决方案在无线通信中起着重要的作用。
设计师需要考虑频率选择、信号传输和接收、功率管理和抗干扰能力等关键要素。
射频解决方案需要综合考虑硬件设计、软件设计和系统集成等因素。
微波射频电路设计及其应用研究微波射频电路是现代电子技术中一种重要的电路类型，涵盖了广泛的应用领域，如通信、雷达、卫星导航等。
微波射频电路设计是实现电子设备中微波器件的重要环节，对于提高微波信号的可靠性、稳定性和性能至关重要。
本文将从微波射频电路设计的基本原理、技术发展以及应用研究等方面进行探讨。
一、微波射频电路设计的基本原理微波射频电路是一种特殊的电路类型，其射频信号的频率在几十兆赫兹到几百千兆赫兹之间，需要具备高频率、宽带、低噪声和低失真的特点。
微波射频电路设计需要在充分理解电子器件的基本原理和射频特性的基础上，开展系统化设计、优化设计和高精度仿真，最终实现微波射频电路的功能需求。
微波射频电路设计需要考虑以下几个方面：1.电路系统的全面认识：设计人员需要从整个电路系统的角度出发，全面认识微波射频电路的功能需求，包括信号源、放大器、滤波器和射频器件等。
2.稳定性分析：由于微波射频电路频率高、信号强度大，需要对电路稳定性进行分析和仿真，以保证电路的可靠性和稳定性。
3.匹配：由于微波射频电路的频率范围宽、波长短，需要进行正确的参量匹配，以实现微波信号的能量传递和转移。
4.噪声和失真分析：由于微波信号在传输过程中易受到干扰，需要对电路的噪声和失真进行分析和优化。
二、微波射频电路设计的技术发展随着微波射频电路设计技术的不断发展，已经涌现出了一众业内知名的设计软件，如ADS、MWO、HFSS等，这些软件的出现使得微波射频电路的设计成功率和精度有了显著的提高。
同时，还出现了微波射频电路集成化设计的新技术，如芯片集成技术、封装技术、系统模组技术等。
集成化设计可以大大减小微波射频电路的体积和重量，降低元器件数量和成本，提高了微波电路的性能和可靠性。
三、微波射频电路应用研究微波射频电路被广泛应用于通讯、雷达、卫星导航、遥控、无线电视等领域。
国内外的通信设备厂商、电视厂商、航空和航天制造商等，在微波射频电路设计和应用方面都有重要的成果。
无线应用射频微波电路设计嘿，朋友们！想象一下这样一个场景，在一个充满科技感的实验室里，灯光柔和而明亮，各种先进的仪器设备摆放得整整齐齐。
我们的主角小李，一位年轻而充满激情的工程师，正站在实验台前，眉头微皱，目光专注地盯着面前的电脑屏幕，他正在进行一项神秘而又重要的工作——无线应用射频微波电路设计。
小李穿着一件整洁的白色实验服，手中拿着一支笔，不时地在本子上记录着什么。
他嘴里还念念有词：“这可真是个棘手的问题，到底怎样才能让这个电路的性能更优呢？”旁边的同事小王走过来，拍了拍他的肩膀说：“别着急，咱们一起想想办法。
”你可能会问，这无线应用射频微波电路设计到底是个啥？其实啊，它就像是一个无形的魔法通道，让我们的手机能够接收到千里之外的信号，让我们能在家里轻松地通过无线网络畅游互联网的世界。
就拿咱们日常用的手机来说吧，如果没有精心设计的射频微波电路，那你的手机可能就会变成一块只能看看时间的“板砖”，别说打电话、上网了，就连个短信都发不出去。
这不就好比你肚子饿了，面前有一桌美食，可就是没有筷子，只能干看着，多让人着急！再说这设计的过程，那可真是像走钢丝一样，得小心翼翼。
每一个零部件的选择，每一条线路的布局，都像是在完成一幅极其精细的拼图。
一个不小心，整个电路就可能出问题。
小李就曾经因为一个小小的电容参数选错，导致整个实验失败，那叫一个郁闷啊！他心里直嘀咕：“我怎么就这么粗心呢！”在设计过程中，还需要不断地进行测试和优化。
这就像是给一个刚刚学走路的孩子不断地纠正姿势，要有耐心，更要有技巧。
有时候，为了找到一个最佳的方案，小李他们得反复试验几十次，甚至上百次。
而且，这射频微波电路设计可不只是在实验室里闭门造车。
还得考虑到实际应用中的各种情况，比如不同的环境温度、湿度，还有电磁干扰等等。
这就像是要让一个运动员在各种复杂的场地都能发挥出最佳水平，难度可想而知。
经过无数个日夜的努力，小李他们终于成功设计出了一款性能卓越的无线应用射频微波电路。
