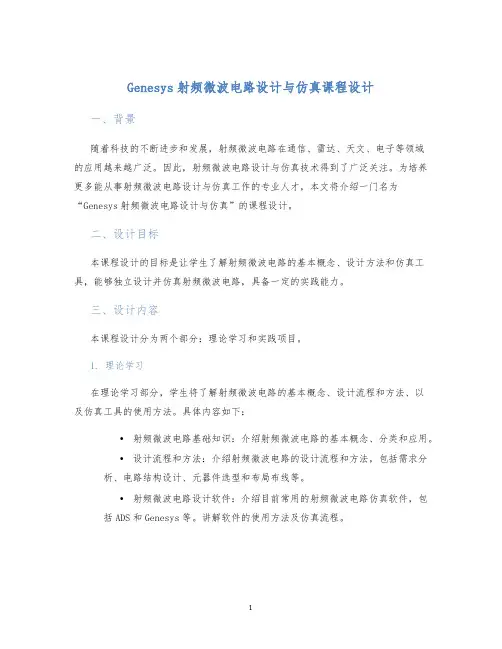

Genesys射频微波电路设计与仿真课程设计一、背景随着科技的不断进步和发展，射频微波电路在通信、雷达、天文、电子等领域的应用越来越广泛。

因此，射频微波电路设计与仿真技术得到了广泛关注。

为培养更多能从事射频微波电路设计与仿真工作的专业人才，本文将介绍一门名为“Genesys射频微波电路设计与仿真”的课程设计。

二、设计目标本课程设计的目标是让学生了解射频微波电路的基本概念、设计方法和仿真工具，能够独立设计并仿真射频微波电路，具备一定的实践能力。

三、设计内容本课程设计分为两个部分：理论学习和实践项目。

1. 理论学习在理论学习部分，学生将了解射频微波电路的基本概念、设计流程和方法、以及仿真工具的使用方法。

具体内容如下：•射频微波电路基础知识：介绍射频微波电路的基本概念、分类和应用。

•设计流程和方法：介绍射频微波电路的设计流程和方法，包括需求分析、电路结构设计、元器件选型和布局布线等。

•射频微波电路设计软件：介绍目前常用的射频微波电路仿真软件，包括ADS和Genesys等。

讲解软件的使用方法及仿真流程。

2. 实践项目在实践项目部分，学生将通过具体的设计与仿真任务，检验自己的学习成果，并获得实践能力的提升。

具体内容如下：•变频放大器设计与仿真：学生需要使用Genesys进行变频放大器的设计与仿真。

在此项目中，主要涉及到的设计与仿真内容有：输入输出匹配电路设计、输出功率及效率的调整、干扰与抑制等方面。

•射频滤波器设计与仿真：学生需要使用Genesys进行射频滤波器的设计与仿真。

在此项目中，主要涉及到的设计与仿真内容有：通带、截止频率和带宽的确定、丢失耗损和插入损耗的测量等方面。

四、教学方法本课程设计采取以“实践能力”为重点的教学方法，强调学生学以致用、理论联系实践。

具体方法如下：•理论讲解：老师在讲解理论知识时，将结合实际应用，给学生更好的理解和认识。

•实验设计：老师会设计一些任务，让学生在实践中学会应用理论知识。

波导到微带转换电路一、技术指标要求：工作频率：26.5~40GHz输入/输出驻波比：<1.2插入损耗：<1.0dB二、理论分析：现在波导到微带的转换电路一般采用E面或H面插入探针的办法实现。

本设计做的是H面探针的模型仿真。

仿真模型如下图1所示：矩形波导的主模是TE模，电场在宽边的中心处达到最大值，所以将微带探针从10宽边中心插入波导，这样波导中的场将在探针上尽可能大的激励起电流。

探针附近被激励起的高次模存储无功功率的局部场，使接头具有电抗性质。

由于探针过渡具有容性电抗，一段具有感性电抗的高阻线被串联在探针过渡器后面，以消除容性电抗。

通过仿真发现对转换电路影响较大的参量有6个，分别是：探针长度L1，探针宽度W1，开口面大小（宽d，高h），高阻抗线长度L2，高阻抗线宽度W2，短路面离探针的距离D。

由于短路面为电壁，所以在短路面的四分之一波长处的电场有最大值，设计时将D取为四分之一波长。

三、设计过程：本设计中心频率取工作的两边界和的一半大约为33GHZ，工作频段为26.5GHz 到40GHz。

确定矩形波导尺寸、基板的材料和尺寸以及微带金属条带的初始尺寸并建立模型。

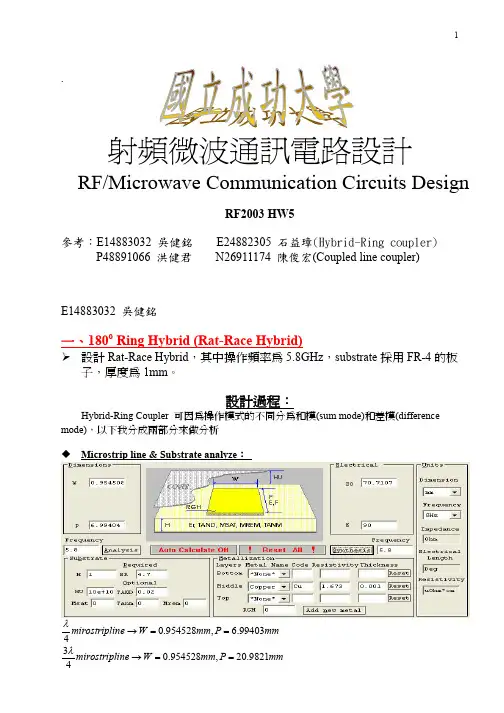

此处采用WR-28标准矩形波导，尺寸为7.112mm*3.556mm，基板材料选用Rogers5880型基片，厚度为0.254mm，相对介电常数为2.2，微带金属条带厚度为0.05mm，通过阻抗软件计算得出50欧姆微带线在33GHZ的宽度为0.75mm。

波导开口面的大小对电路的性能有一定的影响，为了抑制高次模又较好的实现匹配这里取开口面宽边d为1.8mm高h为1mm。

探针的尺寸先设置初始值在通过HFSS仿真优化得出长度L1=1.79mm，宽度W1=0.8mm，厚度取0.05mm。

高阻抗线长度L2=0.5mm，宽度W2=0.3mm，厚度取0.05mm。

短路面至探针的距离经计算得D=2.28mm。

整个波导的长度取为13.28mm。

四、设计结果及存在问题分析：从下图S21的曲线图可以看出在26.5GHZ-40GHZ频段S21的大小都小于0.065Db,信号能很好的传输满足插损要求。

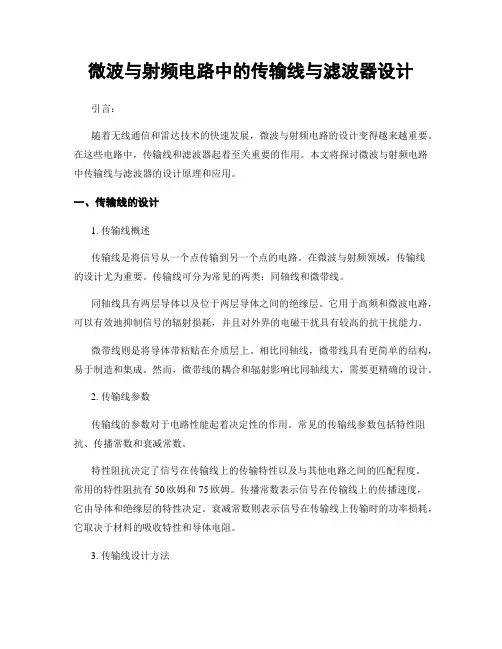

微波与射频电路中的传输线与滤波器设计引言：随着无线通信和雷达技术的快速发展，微波与射频电路的设计变得越来越重要。

在这些电路中，传输线和滤波器起着至关重要的作用。

本文将探讨微波与射频电路中传输线与滤波器的设计原理和应用。

一、传输线的设计1. 传输线概述传输线是将信号从一个点传输到另一个点的电路。

在微波与射频领域，传输线的设计尤为重要。

传输线可分为常见的两类：同轴线和微带线。

同轴线具有两层导体以及位于两层导体之间的绝缘层。

它用于高频和微波电路，可以有效地抑制信号的辐射损耗，并且对外界的电磁干扰具有较高的抗干扰能力。

微带线则是将导体带粘贴在介质层上。

相比同轴线，微带线具有更简单的结构，易于制造和集成。

然而，微带线的耦合和辐射影响比同轴线大，需要更精确的设计。

2. 传输线参数传输线的参数对于电路性能起着决定性的作用。

常见的传输线参数包括特性阻抗、传播常数和衰减常数。

特性阻抗决定了信号在传输线上的传输特性以及与其他电路之间的匹配程度。

常用的特性阻抗有50欧姆和75欧姆。

传播常数表示信号在传输线上的传播速度，它由导体和绝缘层的特性决定。

衰减常数则表示信号在传输线上传输时的功率损耗，它取决于材料的吸收特性和导体电阻。

3. 传输线设计方法在设计传输线时，需要考虑传输线的参数以及电路的要求。

如何选择适当的传输线类型、尺寸和材料至关重要。

对于同轴线，设计者需要根据特性阻抗、频率范围和功率要求来选择合适的同轴连接器和电缆。

如果需要更高的频段和功率，可以选择更大的直径的同轴线。

对于微带线，设计者需要根据特性阻抗、频率范围和板材的介电常数来选择合适的线宽和间距。

一般来说，线宽和间距越窄，特性阻抗越低。

然而，过窄的线宽和间距会引起较高的衰减。

二、滤波器的设计1. 滤波器概述滤波器在微波与射频电路中有着广泛的应用。

它可以根据需要选择特定的频率范围，滤除希望消除的频率信号，以实现有效的信号处理。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

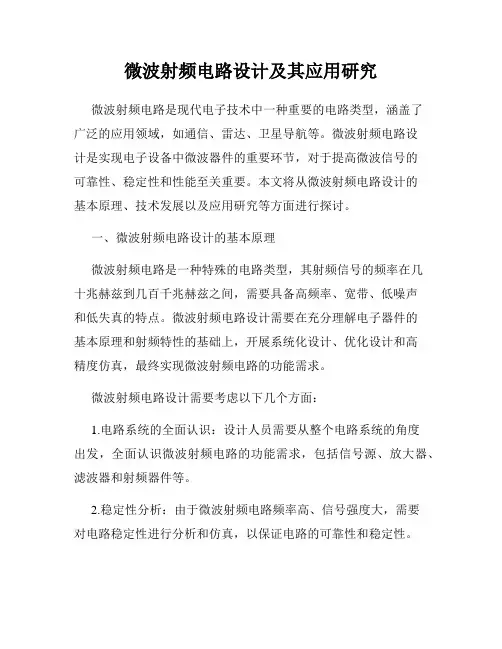

微波射频电路设计及其应用研究微波射频电路是现代电子技术中一种重要的电路类型，涵盖了广泛的应用领域，如通信、雷达、卫星导航等。

微波射频电路设计是实现电子设备中微波器件的重要环节，对于提高微波信号的可靠性、稳定性和性能至关重要。

本文将从微波射频电路设计的基本原理、技术发展以及应用研究等方面进行探讨。

一、微波射频电路设计的基本原理微波射频电路是一种特殊的电路类型，其射频信号的频率在几十兆赫兹到几百千兆赫兹之间，需要具备高频率、宽带、低噪声和低失真的特点。

微波射频电路设计需要在充分理解电子器件的基本原理和射频特性的基础上，开展系统化设计、优化设计和高精度仿真，最终实现微波射频电路的功能需求。

微波射频电路设计需要考虑以下几个方面：1.电路系统的全面认识：设计人员需要从整个电路系统的角度出发，全面认识微波射频电路的功能需求，包括信号源、放大器、滤波器和射频器件等。

2.稳定性分析：由于微波射频电路频率高、信号强度大，需要对电路稳定性进行分析和仿真，以保证电路的可靠性和稳定性。

3.匹配：由于微波射频电路的频率范围宽、波长短，需要进行正确的参量匹配，以实现微波信号的能量传递和转移。

4.噪声和失真分析：由于微波信号在传输过程中易受到干扰，需要对电路的噪声和失真进行分析和优化。

二、微波射频电路设计的技术发展随着微波射频电路设计技术的不断发展，已经涌现出了一众业内知名的设计软件，如ADS、MWO、HFSS等，这些软件的出现使得微波射频电路的设计成功率和精度有了显著的提高。

同时，还出现了微波射频电路集成化设计的新技术，如芯片集成技术、封装技术、系统模组技术等。

集成化设计可以大大减小微波射频电路的体积和重量，降低元器件数量和成本，提高了微波电路的性能和可靠性。

三、微波射频电路应用研究微波射频电路被广泛应用于通讯、雷达、卫星导航、遥控、无线电视等领域。

国内外的通信设备厂商、电视厂商、航空和航天制造商等，在微波射频电路设计和应用方面都有重要的成果。

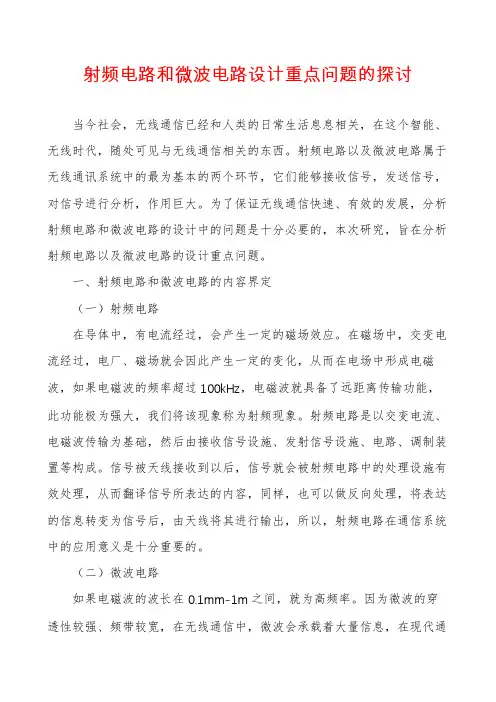

射频电路和微波电路设计重点问题的探讨当今社会，无线通信已经和人类的日常生活息息相关，在这个智能、无线时代，随处可见与无线通信相关的东西。

射频电路以及微波电路属于无线通讯系统中的最为基本的两个环节，它们能够接收信号，发送信号，对信号进行分析，作用巨大。

为了保证无线通信快速、有效的发展，分析射频电路和微波电路的设计中的问题是十分必要的，本次研究，旨在分析射频电路以及微波电路的设计重点问题。

一、射频电路和微波电路的内容界定（一）射频电路在导体中，有电流经过，会产生一定的磁场效应。

在磁场中，交变电流经过，电厂、磁场就会因此产生一定的变化，从而在电场中形成电磁波，如果电磁波的频率超过100kHz，电磁波就具备了远距离传输功能，此功能极为强大，我们将该现象称为射频现象。

射频电路是以交变电流、电磁波传输为基础，然后由接收信号设施、发射信号设施、电路、调制装置等构成。

信号被天线接收到以后，信号就会被射频电路中的处理设施有效处理，从而翻译信号所表达的内容，同样，也可以做反向处理，将表达的信息转变为信号后，由天线将其进行输出，所以，射频电路在通信系统中的应用意义是十分重要的。

（二）微波电路如果电磁波的波长在0.1mm-1m之间，就为高频率。

因为微波的穿透性较强、频带较宽，在无线通信中，微波会承载着大量信息，在现代通讯中的应用比较普遍以及常见，比如：卫星通讯、多路通信等。

微波电路主要指的是以微波传输为基础，建立的电路系统，能够分成混合型以及单片型，其电子单元的构成成分包括：变频器、放大器以及电器空间。

单片微波的电路频率相对较高，其带宽更大，具有更高的性能，以及更小的体积，在混合微波电路中包含了各种调节元件，从而进行无线通信传输。

二、射频电路设计中的重点问题（一）射频电路设计中的常见问题1、数字电路和模拟电路之间无一致性。

射频电路中的数字电路以及模拟电路是在相同的电路板上。

在模拟电路中，电流以及电压不会产生变化，在数字电路中，脉动改变，就会使电流、电压发生较大的差异，从而产生干扰现象，保证电路质量。

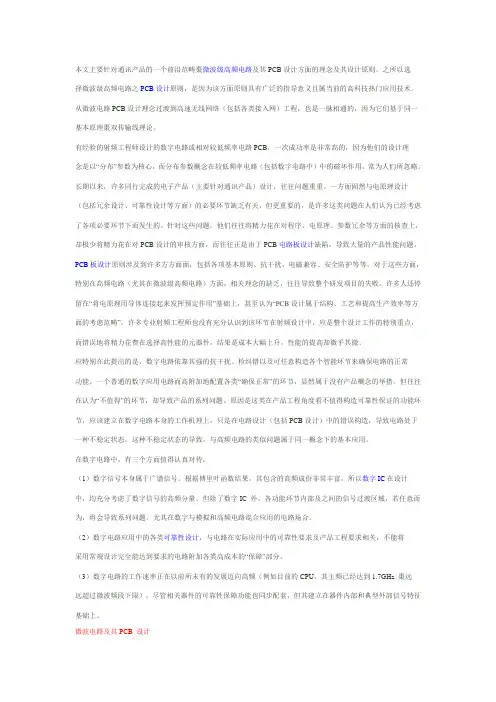

本文主要针对通讯产品的一个前沿范畴棗微波级高频电路及其PCB设计方面的理念及其设计原则。

之所以选择微波级高频电路之PCB设计原则，是因为该方面原则具有广泛的指导意义且属当前的高科技热门应用技术。

从微波电路PCB设计理念过渡到高速无线网络（包括各类接入网）工程，也是一脉相通的，因为它们基于同一基本原理棗双传输线理论。

有经验的射频工程师设计的数字电路或相对较低频率电路PCB，一次成功率是非常高的，因为他们的设计理念是以“分布”参数为核心，而分布参数概念在较低频率电路（包括数字电路中）中的破坏作用，常为人们所忽略。

长期以来，许多同行完成的电子产品（主要针对通讯产品）设计，往往问题重重。

一方面固然与电原理设计（包括冗余设计、可靠性设计等方面）的必要环节缺乏有关，但更重要的，是许多这类问题在人们认为已经考虑了各项必要环节下而发生的。

针对这些问题，他们往往将精力花在对程序、电原理、参数冗余等方面的核查上，却极少将精力花在对PCB设计的审核方面，而往往正是由于PCB电路板设计缺陷，导致大量的产品性能问题。

PCB板设计原则涉及到许多方方面面，包括各项基本原则、抗干扰、电磁兼容、安全防护等等。

对于这些方面，特别在高频电路（尤其在微波级高频电路）方面，相关理念的缺乏，往往导致整个研发项目的失败。

许多人还停留在“将电原理用导体连接起来发挥预定作用”基础上，甚至认为“PCB设计属于结构、工艺和提高生产效率等方面的考虑范畴”。

许多专业射频工程师也没有充分认识到该环节在射频设计中，应是整个设计工作的特别重点，而错误地将精力花费在选择高性能的元器件，结果是成本大幅上升，性能的提高却微乎其微。

应特别在此提出的是，数字电路依靠其强的抗干扰、检纠错以及可任意构造各个智能环节来确保电路的正常功能。

一个普通的数字应用电路而高附加地配置各类“确保正常”的环节，显然属于没有产品概念的举措。

但往往在认为“不值得”的环节，却导致产品的系列问题。

电路设计中的射频与微波电路技术随着科技的不断进步与发展，射频（Radio Frequency）与微波（Microwave）电路技术在电子领域中扮演着非常重要的角色。

射频与微波电路设计是一门高度专业化的技术，用于处理高频信号和微波信号的传输、接收和放大。

本文将介绍电路设计中的射频与微波电路技术，并探讨其在通信、雷达、卫星和无线电等领域的应用。

1. 射频与微波电路技术的基础概念射频与微波电路技术是电路设计中的一项重要分支，主要涉及到射频信号（3kHz-300GHz）以及微波信号（1GHz-300GHz）的处理。

这些信号常常具有较高的频率与较短的波长，因此对于电路的设计、布线和制造技术提出了更高的要求。

射频与微波电路技术的基础概念包括：- S参数：用于描述电路元件或系统的传输特性，如增益、损耗和反射等。

常见的S参数有S11表示反射系数，S21表示传输系数等。

- 工作频段：描述电路中工作的频率范围，通常表示为中心频率加减一个带宽，如2.4GHz ± 100MHz。

- 正交匹配：射频电路设计中常用的一种匹配技术，用于提高信号与噪声的传输效率。

2. 射频与微波电路技术在通信领域的应用射频与微波电路技术在通信领域中具有广泛的应用。

例如，在手机通信系统中，射频电路技术负责手机与基站之间的信号传输和接收。

通过设计高效的射频天线和功率放大器，可以实现更远距离的信号传输和更高的通信质量。

此外，射频与微波电路技术还应用于卫星通信系统、雷达系统和无线电系统等领域。

在卫星通信中，射频电路技术用于卫星与地面站之间的信号传输和接收；在雷达系统中，射频电路技术用于发射和接收雷达脉冲信号；在无线电系统中，射频电路技术负责无线电信号的传输、接收和放大。

3. 射频与微波电路技术的设计挑战射频与微波电路技术的设计面临诸多挑战。

由于高频信号的损耗较大，电路设计中需要尽量减小损耗，提高信号传输的效率。

此外，高频信号的传输还面临着信号干扰、匹配问题和功率耗散等方面的挑战。

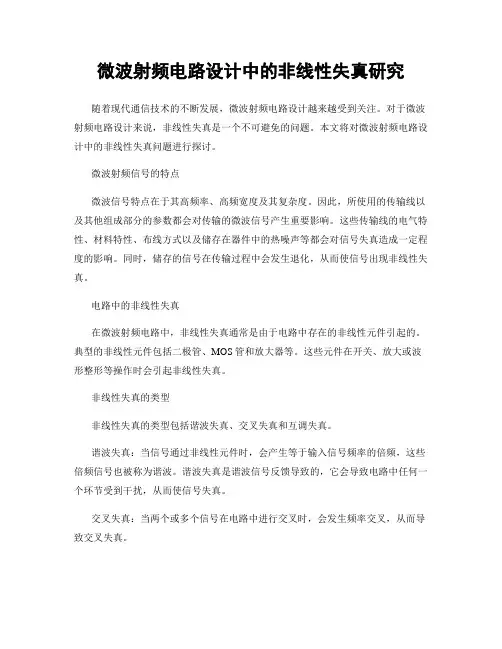

微波射频电路设计中的非线性失真研究随着现代通信技术的不断发展，微波射频电路设计越来越受到关注。

对于微波射频电路设计来说，非线性失真是一个不可避免的问题。

本文将对微波射频电路设计中的非线性失真问题进行探讨。

微波射频信号的特点微波信号特点在于其高频率、高频宽度及其复杂度。

因此，所使用的传输线以及其他组成部分的参数都会对传输的微波信号产生重要影响。

这些传输线的电气特性、材料特性、布线方式以及储存在器件中的热噪声等都会对信号失真造成一定程度的影响。

同时，储存的信号在传输过程中会发生退化，从而使信号出现非线性失真。

电路中的非线性失真在微波射频电路中，非线性失真通常是由于电路中存在的非线性元件引起的。

典型的非线性元件包括二极管、MOS管和放大器等。

这些元件在开关、放大或波形整形等操作时会引起非线性失真。

非线性失真的类型非线性失真的类型包括谐波失真、交叉失真和互调失真。

谐波失真：当信号通过非线性元件时，会产生等于输入信号频率的倍频，这些倍频信号也被称为谐波。

谐波失真是谐波信号反馈导致的，它会导致电路中任何一个环节受到干扰，从而使信号失真。

交叉失真：当两个或多个信号在电路中进行交叉时，会发生频率交叉，从而导致交叉失真。

互调失真：当两个或多个信号同时进入电路时，这些信号之间会发生非线性交互，导致产生新的信号，从而引发互调失真。

非线性失真的产生原因非线性失真的产生原因与信号的非线性有关，很多情况下是电子设备或系统中存在的非线性噪声所引起的。

另一个可能的原因是信号噪声。

如何减缓非线性失真问题为了减缓非线性失真问题，需要采用一些措施。

首先，可以采用正弦波发生器来生成纯净的正弦波信号，以便进行非线性测试。

其次，需要降低元器件的失真水平。

这包括采用高精度元器件、提高信号处理的精度和采用反馈电路等方法来减缓非线性效应。

最后，可以通过信号处理装置来进行幅度和相位调整，以便获得更好的信号质量。

总结在微波射频电路的设计中，这是一个非常关键的问题，非线性失真的问题将会严重影响电路的质量和性能。

射频微波电路设计.pdf射频（Radio Frequency，RF）和微波电路设计是一项专业领域，涉及设计和优化在射频和微波频段工作的电路。

这些频段通常包括无线通信、雷达、卫星通信和其他高频应用。

以下是进行射频微波电路设计的一般步骤：1.需求分析：确定项目需求和规格，包括工作频率、带宽、增益、噪声等方面的要求。

2.电路拓扑设计：选择合适的电路拓扑，如放大器、混频器、滤波器等，以满足规格要求。

3.元件选型：选择适当的被动和主动元件，例如电感、电容、晶体管等。

确保元件的特性符合设计要求。

4.仿真和建模：使用电磁场仿真工具（如HFSS、ADS等）对电路进行仿真，验证设计在预期频率范围内的性能。

5.优化和调整：根据仿真结果对电路进行优化。

调整元件值、几何结构或布局，以实现更好的性能。

6.射频集成电路设计：如果设计的是集成电路（IC），则需要进行射频IC设计，包括电源、布局、传输线等方面的考虑。

7.电源和地网络设计：设计稳定的电源和地网络，确保电路在工作频率下具有足够的功率和抗干扰性。

8.PCB设计：在设计射频电路的同时，考虑PCB布局和设计。

射频PCB设计需要特别注意传输线、电磁屏蔽和地平面等。

9.原型制作：制作电路原型进行实验验证。

在此阶段，可能需要调整元件值或布局。

10.测试和验证：对原型进行测试和验证，确保其在实际工作中达到设计要求。

11.生产和集成：将设计转移到批量生产，如果是部分系统的一部分，则进行集成。

12.系统测试：进行整个系统的测试，确保它在真实环境中的性能达到预期。

在射频微波电路设计中，理论知识、仿真工具的熟练使用以及实验经验都是至关重要的。

设计人员通常需要掌握电磁场理论、微波电路理论、射频系统知识等。

此外，密切关注射频和微波技术的发展也是保持竞争力的关键。

微波电路设计与射频集成技术研究第一章：引言微波电路设计与射频集成技术作为近年来快速发展的领域，对通信系统和雷达等射频设备的性能提升起着至关重要的作用。

微波电路设计是指设计率频率范围为300MHz至300GHz的电路，射频集成技术则是利用微纳技术和集成电路技术实现射频系统的集成化。

本文将深入探讨微波电路设计与射频集成技术的相关研究，包括当前的主要挑战、最新的进展以及未来发展方向。

第二章：微波电路设计2.1 微波电路基础微波电路是指在射频范围内工作的电路。

它与低频电路相比，具有更高的频率、更严格的性能要求和更复杂的设计技巧。

本节将介绍微波电路设计的基础知识，包括微波传输线的特性、S参数和功率传输。

2.2 微波滤波器设计微波滤波器是微波电路设计中的重要组成部分，用于在特定频带内选择性地传递或屏蔽信号。

本节将介绍微波滤波器的设计原理、常见的滤波器结构和设计方法，并讨论优化设计的关键技术。

2.3 射频功放设计射频功放（RFPA）是将低功率射频信号转换为高功率射频信号的关键组件。

本节将介绍射频功放的基本原理、设计要求以及常见的功放拓扑结构。

此外，还将讨论射频功放设计中的线性性能和效率之间的权衡，并探讨一些常见的线性化技术。

第三章：射频集成技术3.1 射频集成电路简介射频集成电路（RFIC）是指在芯片上实现射频功能的集成电路。

与传统的离散射频电路相比，RFIC具有更小的尺寸、更低的功耗和更高的可靠性。

本节将介绍RFIC的概念、特点以及基本设计流程。

3.2 CMOS射频集成电路设计CMOS射频集成电路是目前射频集成技术的主流，具有成本低、功耗低和可扩展性好等优点。

本节将介绍CMOS射频集成电路设计的关键问题，包括射频CMOS工艺、电路建模和设计技巧。

3.3 高频射频集成电路设计高频射频集成电路设计涉及更高的频率范围和更严格的性能要求。

本节将介绍高频射频集成电路设计的挑战，包括噪声、失真和互模等问题，并讨论解决方案，如频率合成器、低噪声放大器和混频器。

射频微波电路设计嘿，朋友们！今天咱就来聊聊射频微波电路设计这个超有意思的事儿。

你说这射频微波电路设计啊，就像是搭积木，不过这积木可有点特别。

它不是普通的木头积木，而是超级精细、超级敏感的电子积木。

每一块都得放得恰到好处，不然整个电路就可能“闹脾气”。

想象一下，你在设计一个射频微波电路，就好像在给一个小机器人打造身体和神经系统。

那些电容、电感、电阻啥的，就是机器人的各种器官和零件。

你得让它们协调工作，才能让这个小机器人活力满满地动起来。

在这个过程中，可得小心再小心。

就像走钢丝一样，稍微有点偏差，可能就前功尽弃啦。

比如说，你选的那个电容，要是不合适，那信号可能就变得乱七八糟，就像人说话结结巴巴似的。

而且啊，这射频微波电路设计还特别讲究布局。

可不是随便把那些元件堆在一起就行的。

就跟你收拾房间一样，得把东西都放得井井有条，这样找起来方便，用起来也顺手。

要是乱糟糟的，那可不行。

还有啊，别忘了考虑各种干扰因素。

就像你在安静的图书馆学习，突然有人大声喧哗，那多烦人啊。

在射频微波电路里，也有各种各样的“喧哗者”，得想办法把它们隔绝开，不然电路的性能可就大打折扣了。

那怎么才能做好射频微波电路设计呢？首先，你得有扎实的理论基础，就像盖房子得有牢固的地基一样。

那些公式、定理啥的，都得搞得清清楚楚。

然后呢，就是多实践，多犯错，别怕失败。

每次失败都是一次学习的机会，不是吗？另外，多跟同行交流也很重要。

大家一起分享经验，互相学习，那进步可快了。

就像一群小伙伴一起玩耍，总比一个人闷头玩有意思多了吧。

总之，射频微波电路设计是个既有趣又有挑战性的事儿。

它需要你的耐心、细心和创造力。

当你看到自己设计的电路完美工作的时候，那种成就感，简直没法形容！所以，朋友们，大胆去尝试吧，说不定你就是下一个射频微波电路设计大师呢！。

电子科技中的射频技术与微波电路设计作为现代电子科技中的一个重要领域，射频技术与微波电路设计在许多领域中都扮演着重要的角色。

射频技术及微波电路设计涉及的广泛领域包括通信、雷达、卫星导航系统等，这些领域对于高频率射频电路的设计和制造的要求十分高。

在这篇文章中，我们将介绍射频技术与微波电路设计的基础知识、应用领域和未来发展趋势。

基础知识首先，让我们来了解一下射频技术与微波电路设计的基础知识。

所谓射频（Radio Frequency），是指高于一般电压、频率在3千赫到300吉赫之间的电磁波信号。

而微波（Microwave）则指频率高于1吉赫、波长约为1毫米至1米之间的电磁波信号。

射频技术与微波电路设计主要涉及到一些特定的电路元件和设备。

例如，射频功放器（RFPA）是射频电路中非常常用的设备，用于放大弱信号，使其达到能够被接收器处理和解码的程度。

微波电路设计中还包括一些被广泛应用的电路元件，如微带传输线、滤波器、方向耦合器（Directional Coupler）、功率分配器（Power Divider）等。

应用领域射频技术与微波电路设计的应用领域非常广泛，包括卫星通信、移动通信、雷达系统、医疗设备、无线网络等。

对于这些领域，高频率的射频技术和微波电路设计都是至关重要的，它们能够为这些设备提供稳定、高效的信号传输和处理能力。

其中，卫星通信是射频技术与微波电路设计的一个非常重要的应用领域。

卫星通信系统需要高频率、高精度的射频电路，以实现信号的传输和接收。

在这个领域中，微波电路设计和卫星通信系统的研究已经开始关注对天线和卫星通信系统中其他关键部件的研究和优化，以提高通信系统的性能和稳定性。

无线通信是另一个射频技术与微波电路设计的重要应用领域。

移动通信、蓝牙等无线通信技术中都需要高频率的射频电路和微波电路设计。

这些技术可以用于在不同设备之间传输数据、音频和视频信号。

未来发展趋势随着技术的不断进步，射频技术与微波电路设计领域也在不断发展。
