射频与微波电路设计讲稿2

波导到微带转换电路一、技术指标要求：工作频率：26.5~40GHz输入/输出驻波比：<1.2插入损耗：<1.0dB二、理论分析：现在波导到微带的转换电路一般采用E面或H面插入探针的办法实现。

本设计做的是H面探针的模型仿真。

仿真模型如下图1所示：矩形波导的主模是TE模，电场在宽边的中心处达到最大值，所以将微带探针从10宽边中心插入波导，这样波导中的场将在探针上尽可能大的激励起电流。

探针附近被激励起的高次模存储无功功率的局部场，使接头具有电抗性质。

由于探针过渡具有容性电抗，一段具有感性电抗的高阻线被串联在探针过渡器后面，以消除容性电抗。

通过仿真发现对转换电路影响较大的参量有6个，分别是：探针长度L1，探针宽度W1，开口面大小（宽d，高h），高阻抗线长度L2，高阻抗线宽度W2，短路面离探针的距离D。

由于短路面为电壁，所以在短路面的四分之一波长处的电场有最大值，设计时将D取为四分之一波长。

三、设计过程：本设计中心频率取工作的两边界和的一半大约为33GHZ，工作频段为26.5GHz 到40GHz。

确定矩形波导尺寸、基板的材料和尺寸以及微带金属条带的初始尺寸并建立模型。

此处采用WR-28标准矩形波导，尺寸为7.112mm*3.556mm，基板材料选用Rogers5880型基片，厚度为0.254mm，相对介电常数为2.2，微带金属条带厚度为0.05mm，通过阻抗软件计算得出50欧姆微带线在33GHZ的宽度为0.75mm。

波导开口面的大小对电路的性能有一定的影响，为了抑制高次模又较好的实现匹配这里取开口面宽边d为1.8mm高h为1mm。

探针的尺寸先设置初始值在通过HFSS仿真优化得出长度L1=1.79mm，宽度W1=0.8mm，厚度取0.05mm。

高阻抗线长度L2=0.5mm，宽度W2=0.3mm，厚度取0.05mm。

短路面至探针的距离经计算得D=2.28mm。

整个波导的长度取为13.28mm。

四、设计结果及存在问题分析：从下图S21的曲线图可以看出在26.5GHZ-40GHZ频段S21的大小都小于0.065Db,信号能很好的传输满足插损要求。

电路中的微波电路和射频电路当我们谈论电路时，通常会想到一些基础的组成部分，比如电源、电阻、电容和电感。

然而，在现代科技的发展中，尤其是通信和雷达领域，微波电路和射频电路扮演着至关重要的角色。

它们的设计和应用已经成为了电子工程领域中非常热门的研究方向。

微波电路和射频电路都涉及到高频信号的处理。

微波电路通常处于更高频率的范围内（例如300 MHz至300 GHz），而射频电路则在微波电路的下限范围内（通常为1 MHz至3 GHz）。

这两个电路部分的主要目标是有效地传输和处理高频信号，以实现无线通信、雷达探测和传感器应用等。

在微波电路和射频电路中，最基本的元件是微带线、射频电感和射频电容。

微带线是一种平面传输线，由导体带和接地板组成。

它们可以在安装微波电路和射频电路的基板上进行制作。

通过巧妙设计微带线的形状和尺寸，可以实现不同的特性阻抗和传输模式。

微带线上的信号可以通过射频电感和射频电容进行处理。

射频电感主要用于限制高频信号的流动，而射频电容则用于在电路中存储和释放电能。

这些元件的精确设计和选择对于电路的性能至关重要。

在微波电路和射频电路中，还有一些其他常用的元件，比如微波导波管、射频集成电路和滤波器。

微波导波管可以在高频信号的传输中提供较低的损耗和较高的增益。

射频集成电路则是将不同的射频电路元件集成到单个芯片中，以提高电路的集成度和性能。

滤波器则用于在电路中选择性地过滤掉一些特定频率的信号。

除了元件的选择和设计外，微波电路和射频电路的布局和布线也是非常重要的。

由于高频信号对于布局和布线的要求非常高，电路设计师必须在尽量减少信号损失和干扰的同时，确保信号的正确传输和处理。

这需要仔细的电路设计和仿真工具的支持。

微波电路和射频电路在许多领域都有广泛的应用。

无线通信是其中之一。

从手机到卫星通信系统，微波电路和射频电路扮演着关键的角色。

它们还在雷达和卫星导航中起着至关重要的作用。

现代医学设备中也使用了微波电路和射频电路，比如磁共振成像和高频治疗。

射频电路和微波电路设计重点问题的探讨当今社会，无线通信已经和人类的日常生活息息相关，在这个智能、无线时代，随处可见与无线通信相关的东西。

射频电路以及微波电路属于无线通讯系统中的最为基本的两个环节，它们能够接收信号，发送信号，对信号进行分析，作用巨大。

为了保证无线通信快速、有效的发展，分析射频电路和微波电路的设计中的问题是十分必要的，本次研究，旨在分析射频电路以及微波电路的设计重点问题。

一、射频电路和微波电路的内容界定（一）射频电路在导体中，有电流经过，会产生一定的磁场效应。

在磁场中，交变电流经过，电厂、磁场就会因此产生一定的变化，从而在电场中形成电磁波，如果电磁波的频率超过100kHz，电磁波就具备了远距离传输功能，此功能极为强大，我们将该现象称为射频现象。

射频电路是以交变电流、电磁波传输为基础，然后由接收信号设施、发射信号设施、电路、调制装置等构成。

信号被天线接收到以后，信号就会被射频电路中的处理设施有效处理，从而翻译信号所表达的内容，同样，也可以做反向处理，将表达的信息转变为信号后，由天线将其进行输出，所以，射频电路在通信系统中的应用意义是十分重要的。

（二）微波电路如果电磁波的波长在0.1mm-1m之间，就为高频率。

因为微波的穿透性较强、频带较宽，在无线通信中，微波会承载着大量信息，在现代通讯中的应用比较普遍以及常见，比如：卫星通讯、多路通信等。

微波电路主要指的是以微波传输为基础，建立的电路系统，能够分成混合型以及单片型，其电子单元的构成成分包括：变频器、放大器以及电器空间。

单片微波的电路频率相对较高，其带宽更大，具有更高的性能，以及更小的体积，在混合微波电路中包含了各种调节元件，从而进行无线通信传输。

二、射频电路设计中的重点问题（一）射频电路设计中的常见问题1、数字电路和模拟电路之间无一致性。

射频电路中的数字电路以及模拟电路是在相同的电路板上。

在模拟电路中，电流以及电压不会产生变化，在数字电路中，脉动改变，就会使电流、电压发生较大的差异，从而产生干扰现象，保证电路质量。

无线应用射频微波电路设计嘿，朋友们！想象一下这样一个场景，在一个充满科技感的实验室里，灯光柔和而明亮，各种先进的仪器设备摆放得整整齐齐。

我们的主角小李，一位年轻而充满激情的工程师，正站在实验台前，眉头微皱，目光专注地盯着面前的电脑屏幕，他正在进行一项神秘而又重要的工作——无线应用射频微波电路设计。

小李穿着一件整洁的白色实验服，手中拿着一支笔，不时地在本子上记录着什么。

他嘴里还念念有词：“这可真是个棘手的问题，到底怎样才能让这个电路的性能更优呢？”旁边的同事小王走过来，拍了拍他的肩膀说：“别着急，咱们一起想想办法。

”你可能会问，这无线应用射频微波电路设计到底是个啥？其实啊，它就像是一个无形的魔法通道，让我们的手机能够接收到千里之外的信号，让我们能在家里轻松地通过无线网络畅游互联网的世界。

就拿咱们日常用的手机来说吧，如果没有精心设计的射频微波电路，那你的手机可能就会变成一块只能看看时间的“板砖”，别说打电话、上网了，就连个短信都发不出去。

这不就好比你肚子饿了，面前有一桌美食，可就是没有筷子，只能干看着，多让人着急！再说这设计的过程，那可真是像走钢丝一样，得小心翼翼。

每一个零部件的选择，每一条线路的布局，都像是在完成一幅极其精细的拼图。

一个不小心，整个电路就可能出问题。

小李就曾经因为一个小小的电容参数选错，导致整个实验失败，那叫一个郁闷啊！他心里直嘀咕：“我怎么就这么粗心呢！”在设计过程中，还需要不断地进行测试和优化。

这就像是给一个刚刚学走路的孩子不断地纠正姿势，要有耐心，更要有技巧。

有时候，为了找到一个最佳的方案，小李他们得反复试验几十次，甚至上百次。

而且，这射频微波电路设计可不只是在实验室里闭门造车。

还得考虑到实际应用中的各种情况，比如不同的环境温度、湿度，还有电磁干扰等等。

这就像是要让一个运动员在各种复杂的场地都能发挥出最佳水平，难度可想而知。

经过无数个日夜的努力，小李他们终于成功设计出了一款性能卓越的无线应用射频微波电路。

电路设计中的射频与微波电路技术随着科技的不断进步与发展，射频（Radio Frequency）与微波（Microwave）电路技术在电子领域中扮演着非常重要的角色。

射频与微波电路设计是一门高度专业化的技术，用于处理高频信号和微波信号的传输、接收和放大。

本文将介绍电路设计中的射频与微波电路技术，并探讨其在通信、雷达、卫星和无线电等领域的应用。

1. 射频与微波电路技术的基础概念射频与微波电路技术是电路设计中的一项重要分支，主要涉及到射频信号（3kHz-300GHz）以及微波信号（1GHz-300GHz）的处理。

这些信号常常具有较高的频率与较短的波长，因此对于电路的设计、布线和制造技术提出了更高的要求。

射频与微波电路技术的基础概念包括：- S参数：用于描述电路元件或系统的传输特性，如增益、损耗和反射等。

常见的S参数有S11表示反射系数，S21表示传输系数等。

- 工作频段：描述电路中工作的频率范围，通常表示为中心频率加减一个带宽，如2.4GHz ± 100MHz。

- 正交匹配：射频电路设计中常用的一种匹配技术，用于提高信号与噪声的传输效率。

2. 射频与微波电路技术在通信领域的应用射频与微波电路技术在通信领域中具有广泛的应用。

例如，在手机通信系统中，射频电路技术负责手机与基站之间的信号传输和接收。

通过设计高效的射频天线和功率放大器，可以实现更远距离的信号传输和更高的通信质量。

此外，射频与微波电路技术还应用于卫星通信系统、雷达系统和无线电系统等领域。

在卫星通信中，射频电路技术用于卫星与地面站之间的信号传输和接收；在雷达系统中，射频电路技术用于发射和接收雷达脉冲信号；在无线电系统中，射频电路技术负责无线电信号的传输、接收和放大。

3. 射频与微波电路技术的设计挑战射频与微波电路技术的设计面临诸多挑战。

由于高频信号的损耗较大，电路设计中需要尽量减小损耗，提高信号传输的效率。

此外，高频信号的传输还面临着信号干扰、匹配问题和功率耗散等方面的挑战。

射频微波电路设计.pdf射频（Radio Frequency，RF）和微波电路设计是一项专业领域，涉及设计和优化在射频和微波频段工作的电路。

这些频段通常包括无线通信、雷达、卫星通信和其他高频应用。

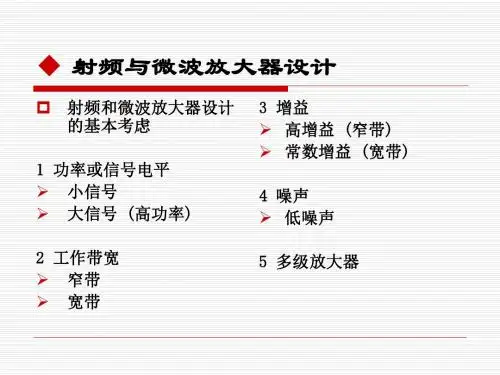

以下是进行射频微波电路设计的一般步骤：1.需求分析：确定项目需求和规格，包括工作频率、带宽、增益、噪声等方面的要求。

2.电路拓扑设计：选择合适的电路拓扑，如放大器、混频器、滤波器等，以满足规格要求。

3.元件选型：选择适当的被动和主动元件，例如电感、电容、晶体管等。

确保元件的特性符合设计要求。

4.仿真和建模：使用电磁场仿真工具（如HFSS、ADS等）对电路进行仿真，验证设计在预期频率范围内的性能。

5.优化和调整：根据仿真结果对电路进行优化。

调整元件值、几何结构或布局，以实现更好的性能。

6.射频集成电路设计：如果设计的是集成电路（IC），则需要进行射频IC设计，包括电源、布局、传输线等方面的考虑。

7.电源和地网络设计：设计稳定的电源和地网络，确保电路在工作频率下具有足够的功率和抗干扰性。

8.PCB设计：在设计射频电路的同时，考虑PCB布局和设计。

射频PCB设计需要特别注意传输线、电磁屏蔽和地平面等。

9.原型制作：制作电路原型进行实验验证。

在此阶段，可能需要调整元件值或布局。

10.测试和验证：对原型进行测试和验证，确保其在实际工作中达到设计要求。

11.生产和集成：将设计转移到批量生产，如果是部分系统的一部分，则进行集成。

12.系统测试：进行整个系统的测试，确保它在真实环境中的性能达到预期。

在射频微波电路设计中，理论知识、仿真工具的熟练使用以及实验经验都是至关重要的。

设计人员通常需要掌握电磁场理论、微波电路理论、射频系统知识等。

此外，密切关注射频和微波技术的发展也是保持竞争力的关键。
