晶闸管触发电路原理
晶闸管触发电路是一种用来控制晶闸管导通或关断的电路。
晶闸管是一种双电极四层结构的半导体器件，当控制电压达到一定值时，晶闸管将导通，形成低电压通道，允许大电流通过。
而当控制电压低于一定值时，晶闸管会关断，形成高电压阻断状态。
晶闸管的触发电路一般由两部分组成：触发脉冲发生器和触发脉冲放大器。
触发脉冲发生器负责产生控制信号，而触发脉冲放大器则负责放大触发信号，使之能够控制晶闸管的导通或关断。
触发脉冲发生器通常是利用电容和电感等元件来形成一个振荡电路，产生临时性的高幅度脉冲信号。
这个脉冲信号可以通过电压调节器进行调节，以确保触发脉冲的幅度和宽度符合晶闸管的要求。
触发脉冲放大器接收触发脉冲发生器产生的脉冲信号，并将其放大到足以触发晶闸管的电压级别。
这个放大过程中通常会使用放大电路，如放大器或变压器等。
当触发脉冲传递到晶闸管上时，它会改变晶闸管的电特性，从而实现导通或关断。
触发脉冲的幅度、宽度和频率等参数决定了晶闸管的导通和关断速度以及电流大小。
总而言之，晶闸管触发电路是利用触发脉冲发生器和触发脉冲
放大器，通过产生和放大脉冲信号来控制晶闸管的导通或关断，实现对电流的控制。

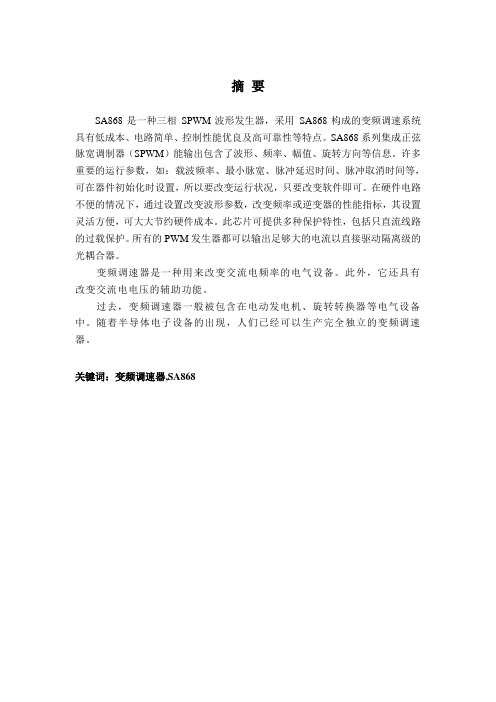

摘要SA868是一种三相SPWM波形发生器，采用SA868构成的变频调速系统具有低成本、电路简单、控制性能优良及高可靠性等特点。
SA868系列集成正弦脉宽调制器（SPWM）能输出包含了波形、频率、幅值、旋转方向等信息。
许多重要的运行参数，如：载波频率、最小脉宽、脉冲延迟时间、脉冲取消时间等，可在器件初始化时设置，所以要改变运行状况，只要改变软件即可。
在硬件电路不便的情况下，通过设置改变波形参数，改变频率或逆变器的性能指标，其设置灵活方便，可大大节约硬件成本。
此芯片可提供多种保护特性，包括只直流线路的过载保护。
所有的PWM发生器都可以输出足够大的电流以直接驱动隔离级的光耦合器。
变频调速器是一种用来改变交流电频率的电气设备。
此外，它还具有改变交流电电压的辅助功能。
过去，变频调速器一般被包含在电动发电机、旋转转换器等电气设备中。
随着半导体电子设备的出现，人们已经可以生产完全独立的变频调速器。
关键词：变频调速器,SA868目录摘要 0第1章三相异步电动机 (2)1.1三相异步电动机的工作原理 (2)1.1.1定子旋转磁场产生的原理 (2)1.1.2旋转磁场的旋转方向 (3)1.1.3旋转磁场的旋转速度 (3)1.1.4异步电动机的转差率 (3)1.2三相异步电动机的调速方法 (4)1.3三相异步电动机的变频调速原理 (6)第2章主要元件介绍 (8)2.1专用芯片SA868 (8)2.2SA868应用连接图 (10)2.3SA868芯片内部结构及工作原理 (11)第3章三相异步电动机变频调速系统的设计 (12)3.1主电路设计 (12)3.2控制电路设计 (14)3.3电源电路设计 (14)结论 (16)参考文献 (17)致谢 (18)第1章三相异步电动机1.1 三相异步电动机的工作原理当向三项定子绕组中通过入对称的三项交流电时，就产生了一个以同步转速n1沿定子和转子内圆空间作顺时针方向旋转的旋转磁场。
由于旋转磁场以n1转速旋转，转子导体开始时是静止的，故转子导体将切割定子旋转磁场而产生感应电动势（感应电动势的方向用右手定则判定）。
晶闸管的触发电路原理
晶闸管（thyristor）是一种半导体器件，具有双向导电性能，在电力电子中常用作开关装置。
为了控制晶闸管的导通，需要使用一个触发电路。
触发电路的主要原理是根据输入信号的变化来控制晶闸管的导通。
一种常见的触发电路是基于脉冲变压器的设计。
该电路主要由一个变压器、一个电容器和一个电阻器组成。
当输入信号为正半周时，变压器将电压放大到足够高的水平，这使得电容器能够充电。
当电容器充电达到足够的电压时，晶闸管将被触发并导通。
当输入信号为负半周时，晶闸管将被阻断并停止导通。
另一种常见的触发电路是基于光耦合器的设计。
该电路使用光耦合器将输入信号隔离，使得输入信号可以与晶闸管的控制电源完全独立。
当输入信号为正半周时，光耦合器将导通并激活晶闸管。
当输入信号为负半周时，光耦合器将阻断并切断晶闸管的控制电源。
除了上述两种触发电路，还有其他一些设计，如电流触发电路和电压触发电路。
不同的触发电路适用于不同的应用场景，可以根据需求选择合适的触发电路。
![一种晶闸管快速开关及保护控制电路及其控制方法[发明专利]](https://img.taocdn.com/s1/m/13cd8af56037ee06eff9aef8941ea76e58fa4aa7.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910533422.8(22)申请日 2019.06.19(71)申请人 三峡大学地址 443002 湖北省宜昌市西陵区大学路8号(72)发明人 魏业文 李俊杰 高瑾瑜 艾文灏 吴昶 荆琳 李丁元 廖彣翰 (74)专利代理机构 宜昌市三峡专利事务所42103代理人 吴思高(51)Int.Cl.H02J 3/38(2006.01)H02J 3/18(2006.01)H03K 17/041(2006.01)H03K 17/081(2006.01)H03K 17/082(2006.01)H02H 7/22(2006.01)(54)发明名称一种晶闸管快速开关及保护控制电路及其控制方法(57)摘要一种晶闸管快速开关及保护控制电路及其控制方法，包括SF6断路器、一次侧耦合线圈L 1，耦合线圈L 1同名端侧连接SF6断路器，耦合线圈L 1异名端侧连接晶闸管投切模块；耦合线圈L 2异名端与耦合线圈L 3同名端相连，耦合线圈L 2、L 3公共端与二极管D 1正极相连，耦合线圈L 3异名端与二极管D 2正极相连；充放电电容C 1一端连接耦合线圈L 2同名端，充放电电容C 2一端连接二极管D 2负极，充放电电容C 1、C 2公共端分别连接二极管D 1负极、负荷电抗X L 一端。
SF6断路器、传感器单元、晶闸管投切模块均连接控制单元。
本发明不仅能促进晶闸管快速开关，且主电路复合开关的协调控制方法能够实现开关之间的协同保护，减小开关故障时造成的损伤。
权利要求书2页 说明书6页 附图3页CN 110299725 A 2019.10.01C N 110299725A1.一种晶闸管快速开关及保护控制电路，包括SF6断路器、一次侧耦合线圈L1、二次侧耦合线圈L2、L3、充放电电容C1、C2；其特征在于：耦合线圈L1同名端侧连接SF6断路器，耦合线圈L1异名端侧连接晶闸管投切模块；耦合线圈L2、L3为串联结构，耦合线圈L2异名端与耦合线圈L3同名端相连，耦合线圈L2、L3公共端与二极管D1正极相连，耦合线圈L3异名端与二极管D2正极相连；充放电电容C1、C2串联相接，充放电电容C1一端连接耦合线圈L2同名端，充放电电容C2一端连接二极管D2负极，充放电电容C1、C2 公共端分别连接二极管D1负极、负荷电抗X L一端；耦合线圈L2与充放电电容C1的公共端连接继电器KM1一端，二极管D2负极与充放电电容C2公共端连接继电器KM2一端；继电器KM1另一端、负荷电抗X L另一端、继电器KM2另一端分别连接端子A、端子B、端子C；该电路还包括传感器单元，分别安装于主电路以及辅助控制回路，通过检测电流的变化发出相应控制指令；所述SF6断路器、传感器单元、晶闸管投切模块、继电器KM1、KM2均连接控制单元。
单片机驱动晶闸管电路单片机驱动晶闸管电路是现代电子技术领域中一种常见的电路应用。
晶闸管是一种可控硅，具有开关功能，可以通过控制信号来控制电流的通断。
单片机作为一种微型计算机，具有处理和控制能力，可以通过编程来控制晶闸管电路的工作。
在晶闸管电路中，晶闸管的控制极连接到单片机的输出引脚，通过改变输出信号的高低电平来控制晶闸管的导通和截止。
当单片机输出高电平时，晶闸管处于导通状态，电流可以通过晶闸管流过；当单片机输出低电平时，晶闸管处于截止状态，电流无法通过晶闸管。
通过改变输出信号的高低电平和控制信号的频率，可以实现对晶闸管的精确控制。
单片机驱动晶闸管电路的应用非常广泛。
例如，可以将其用于交流电调光控制系统中，通过控制晶闸管的导通角来改变电流的大小，从而实现对灯光的调节。
此外，还可以将其用于电机控制系统中，通过控制晶闸管的导通时间和截止时间，来控制电机的转速和方向。
在变频器、功率逆变器等电源系统中，也可以利用单片机驱动晶闸管电路来实现对电流和电压的精确控制。
在设计单片机驱动晶闸管电路时，需要注意以下几点。
首先，要根据晶闸管的参数和工作要求选择合适的单片机型号和工作电压。
其次，需要编写相应的程序代码，通过单片机的IO口输出合适的信号来控制晶闸管。
在编程过程中，需要注意控制信号的频率和占空比的设定，以确保晶闸管的稳定工作。
此外，还需要注意电路的保护措施，如增加过流保险丝、过压保护电路等，以防止电路损坏。
单片机驱动晶闸管电路是一种常见且实用的电路应用，可以通过单片机的控制来实现对晶闸管的精确控制。
通过合理设计和编程，可以将其应用于各种电子设备和系统中，提高系统的性能和稳定性。
希望本文对读者们理解和应用单片机驱动晶闸管电路有所帮助。

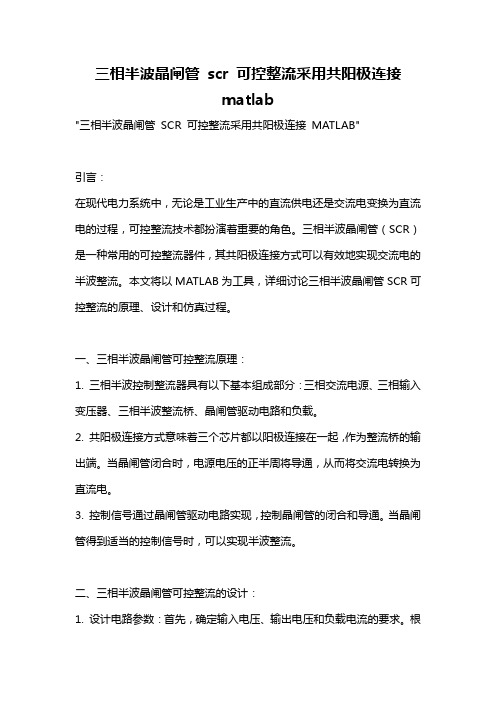

三相半波晶闸管scr 可控整流采用共阳极连接matlab"三相半波晶闸管SCR 可控整流采用共阳极连接MATLAB"引言：在现代电力系统中，无论是工业生产中的直流供电还是交流电变换为直流电的过程，可控整流技术都扮演着重要的角色。
三相半波晶闸管（SCR）是一种常用的可控整流器件，其共阳极连接方式可以有效地实现交流电的半波整流。
本文将以MATLAB为工具，详细讨论三相半波晶闸管SCR可控整流的原理、设计和仿真过程。
一、三相半波晶闸管可控整流原理：1. 三相半波控制整流器具有以下基本组成部分：三相交流电源、三相输入变压器、三相半波整流桥、晶闸管驱动电路和负载。
2. 共阳极连接方式意味着三个芯片都以阳极连接在一起，作为整流桥的输出端。
当晶闸管闭合时，电源电压的正半周将导通，从而将交流电转换为直流电。
3. 控制信号通过晶闸管驱动电路实现，控制晶闸管的闭合和导通。
当晶闸管得到适当的控制信号时，可以实现半波整流。
二、三相半波晶闸管可控整流的设计：1. 设计电路参数：首先，确定输入电压、输出电压和负载电流的要求。
根据负载电流大小，选择适当的晶闸管以及电源和变压器的额定电压和电流。
2. 设计整流桥电路：在MATLAB中建立电路模型，包括三相交流电源、三相输入变压器、三相半波整流桥和负载。
根据共阳极连接方式进行连接。
3. 设计晶闸管驱动电路：根据晶闸管的控制信号要求，设计适当的驱动电路。
可以通过MATLAB的模拟电路设计工具实现电路布局和模拟。
三、三相半波晶闸管可控整流的仿真过程：1. 在MATLAB中导入电路模型：使用Simulink建立电路模型，导入三相交流电源、变压器、整流桥和负载。
设置电源电压、频率和负载电流等参数。
2. 设计晶闸管驱动信号：根据晶闸管的控制要求，在Simulink中设计适当的驱动信号模块。
可以选择方波脉冲信号，通过调节参数实现晶闸管的开启和关闭。
3. 进行仿真实验：在Simulink中设置仿真时间和步长，并运行仿真实验。
宁波广播电视大学机械设计制造及其自动化专业《机电接口技术》课程设计题目晶闸管触发驱动电路设计姓名张晋远学号19指导教师李亚峰学校宁波广播电视大学日期2017 年 4 月20摘要晶闸管是一种开关元件，能在高电压、大电流条件下工作，为了控制晶闸管的导通，必须在控制级至阴极之间加上适当的触发信号（电压及电流），完成此任务的就是触发电路。
本课题针对晶闸管的触发电路进行设计，其电路的主要组成部分由触发电路，交流电路，同步电路等电路环节组成。
有阻容移相桥触发电路、正弦波同步触发电路、单结晶体触发电路、集成UAA4002、KJ006触发电路。
包括电路的工作原理和电路工作过程以及针对相关参数的计算。
关键词：晶闸管；触发电路；脉冲；KJ006；abstractThyristor is a kind of switch components, can work under high voltage, high current conditions, in order to control thyristor conduction, must be between control level to the cathode with appropriate trigger signal (voltage and current), complete the task is to trigger circuit. This topic in view of the thyristor trigger circuit design, the main part of the circuit by the trigger circuit, communication circuit, synchronous circuit and other circuit link. There is a blocking phase bridge trigger circuit, the sine wave synchronous trigger circuit, the single crystal trigger circuit, the integrated UAA4002, the KJ006 trigger circuit. This includes the working principle of the circuit and the circuit working procedure and the calculation of the relevant parameters.Keywords: thyristor; Trigger circuit; Pulse; KJ006;目录第一章绪论1.1设计背景与意义……………………………………1.2 晶闸管的现实应用……………………………………1.3设计要求与任务……………………………………第二章晶闸管对触发脉冲的要求……………第三章锯齿波移相触发电路原理……………………第四章 KJ006 集成触发电路……………………………4.1 内部结构…………………………………………4.2 KJ006 集成触发电路的工作原理………………4.3 分析各管脚波……………………………………4.4 KJ006 典型接线图………………………………第五章总结: ……………………………………………5.1 接线………………………………………………5.2 KJ006 各管脚波形……………………………5.3 触发双向晶闸管电路……………………………第六章设计体会………………………………………参考文献…………………………………………第一章绪论1.1设计背景与意义晶闸管是晶体闸流管的简称，又称为可控硅整流器，以前被简称为可控硅。
专利名称：一种基于单片机脉宽调制的电磁离合器或制动器控制电路
专利类型：实用新型专利
发明人：刘润阳,张一鸣,邹绍洪,岳剑锋
申请号：CN201822175145.1
申请日：20181224
公开号：CN209329992U
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本实用新型提供一种基于单片机脉宽调制的电磁离合器或制动器控制电路，涉及控制技术领域。
包括单片机、负载RL1，单片机的输出端分别连接有三极管Q2、Q4，三极管Q2、Q4分别连接有MOS管Q1、Q3，MOS管Q1的源极、MOS管Q3的漏极与负载RL1的两端连接，MOS管Q1的源极、MOS管Q3的源极连接有电压电流检测电路，电压电流检测电路的输出端与单片机输入端连接。
本实用新型解决了现有技术中控制电磁离合器或制动器调节高压时间或电流需要更改电路板上的元器件，使用不方便的技术问题。
本实用新型有益效果为：控制电磁离合器或制动器的高压时间、高压电流、低压电流等参数不需要更换电路板上的元器件，降低了使用成本。
申请人：浙江中自机电控制技术有限公司
地址：310018 浙江省杭州市江干区下沙经济技术开发区6号大街260号2幢
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
代理人：尉伟敏
更多信息请下载全文后查看。

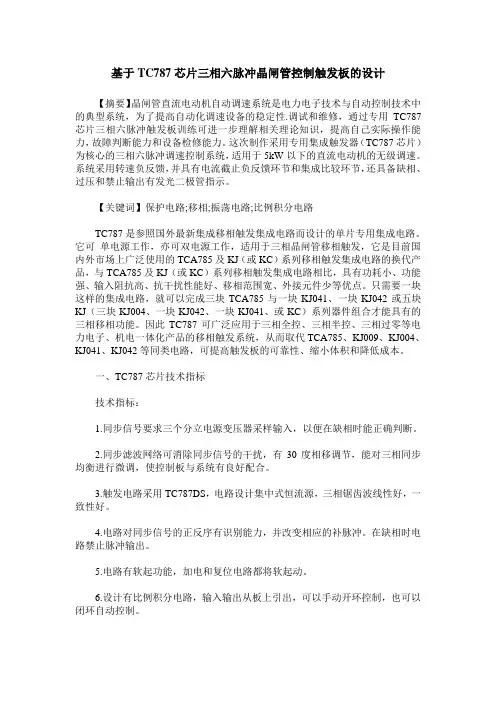

基于TC787芯片三相六脉冲晶闸管控制触发板的设计【摘要】晶闸管直流电动机自动调速系统是电力电子技术与自动控制技术中的典型系统，为了提高自动化调速设备的稳定性.调试和维修，通过专用TC787芯片三相六脉冲触发板训练可进一步理解相关理论知识，提高自己实际操作能力，故障判断能力和设备检修能力。
这次制作采用专用集成触发器（TC787芯片）为核心的三相六脉冲调速控制系统，适用于5kW以下的直流电动机的无级调速。
系统采用转速负反馈，并具有电流截止负反馈环节和集成比较环节，还具备缺相、过压和禁止输出有发光二极管指示。
【关键词】保护电路;移相;振荡电路;比例积分电路TC787是参照国外最新集成移相触发集成电路而设计的单片专用集成电路。
它可单电源工作，亦可双电源工作，适用于三相晶闸管移相触发，它是目前国内外市场上广泛使用的TCA785及KJ（或KC）系列移相触发集成电路的换代产品，与TCA785及KJ（或KC）系列移相触发集成电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽、外接元件少等优点。
只需要一块这样的集成电路，就可以完成三块TCA785与一块KJ041、一块KJ042或五块KJ（三块KJ004、一块KJ042、一块KJ041、或KC）系列器件组合才能具有的三相移相功能。
因此TC787可广泛应用于三相全控、三相半控、三相过零等电力电子、机电一体化产品的移相触发系统，从而取代TCA785、KJ009、KJ004、KJ041、KJ042等同类电路，可提高触发板的可靠性、缩小体积和降低成本。
一、TC787芯片技术指标技术指标：1.同步信号要求三个分立电源变压器采样输入，以便在缺相时能正确判断。
2.同步滤波网络可消除同步信号的干扰，有30度相移调节，能对三相同步均衡进行微调，使控制板与系统有良好配合。
3.触发电路采用TC787DS，电路设计集中式恒流源，三相锯齿波线性好，一致性好。
4.电路对同步信号的正反序有识别能力，并改变相应的补脉冲。
专利名称：触发节能装置及晶闸管开关专利类型：实用新型专利
发明人：郭桥石
申请号：CN201120535765.7
申请日：20111208
公开号：CN202435365U
公开日：
20120912
专利内容由知识产权出版社提供
摘要：本实用新型触发节能装置及晶闸管开关属于电开关领域，其包括：电压检测电路；电子开关，电子开关的控制端与电压检测电路的输出端连接，电子开关串联在所要控制晶闸管的触发回路中，电压检测电路的输入端与晶闸管连接。
触发节能装置在晶闸管两端电压值大于晶闸管导通电压降的条件下才触发晶闸管导通，晶闸管导通后，关闭晶闸管触发控制信号，具有触发能耗极低、可靠性高的优点；包括本触发节能装置的晶闸管开关，由于晶闸管触发驱动低能耗，可以提高触发变压器的脉冲信号的频率和占空比或对触发变压器的输出信号进行整流、电容储能经触发节能装置给晶闸管控制端，本实用新型晶闸管开关具有工作能耗极低、线性好、可靠性高的优点。
申请人：广州市金矢电子有限公司
地址：511450 广东省广州市番禺区石基镇新桥村泰安路98号之三(广州市金矢电子有限公司)国籍：CN
更多信息请下载全文后查看。
晶闸管触发驱动电路设计-张晋远宁波广播电视大学机械设计制造及其自动化专业《机电接口技术》课程设计题目晶闸管触发驱动电路设计姓名张晋远学号 1533101200119指导教师李亚峰学校宁波广播电视大学日期 2017 年 4 月 20摘要晶闸管是一种开关元件，能在高电压、大电流条件下工作，为了控制晶闸管的导通，必须在控制级至阴极之间加上适当的触发信号（电压及电流），完成此任务的就是触发电路。
本课题针对晶闸管的触发电路进行设计，其电路的主要组成部分由触发电路，交流电路，同步电路等电路环节组成。
有阻容移相桥触发电路、正弦波同步触发电路、单结晶体触发电路、集成UAA4002、KJ006触发电路。
包括电路的工作原理和电路工作过程以及针对相关参数的计算。
关键词：晶闸管；触发电路；脉冲；KJ006；abstractThyristor is a kind of switch components, can work under high voltage, high current conditions, in order to control thyristor conduction, must be between control level to the cathode with appropriate trigger signal (voltage and current), complete the task is to trigger circuit. This topic in view of the thyristor trigger circuit design, the main part of the circuit by the trigger circuit, communication circuit, synchronous circuit and other circuit link. There is a blocking phase bridge trigger circuit, the sine wave synchronous trigger circuit, the single crystal trigger circuit, the integratedUAA4002, the KJ006 trigger circuit. This includes the working principle of the circuit and the circuit working procedure and the calculation of the relevant parameters.Keywords: thyristor; Trigger circuit; Pulse; KJ006;目录第一章绪论1.1设计背景与意义……………………………………1.2 晶闸管的现实应用……………………………………1.3设计要求与任务……………………………………第二章晶闸管对触发脉冲的要求……………第三章锯齿波移相触发电路原理……………………第四章 KJ006 集成触发电路……………………………4.1 内部结构…………………………………………4.2 KJ006 集成触发电路的工作原理………………4.3 分析各管脚波……………………………………4.4 KJ006 典型接线图………………………………第五章总结: ……………………………………………5.1 接线………………………………………………5.2 KJ006 各管脚波形……………………………5.3 触发双向晶闸管电路……………………………第六章设计体会………………………………………参考文献…………………………………………第一章绪论1.1设计背景与意义晶闸管是晶体闸流管的简称，又称为可控硅整流器，以前被简称为可控硅。
在电力二极管开始得到应用后不久，1956年美国贝尔实验室发明了晶闸管，到1957年美国通用电气公司开发出世界上第一只晶闸管产品，并在1958年达到商业化。
由于其开通时刻可以控制，而且各方面性能均明显胜过以前的汞弧整流器，因而立即受到普遍欢迎，从此开辟了电力电子技术迅速发展和广泛应用的崭新时代，其标志就是以晶闸管为代表的电力半导体器件的广泛应用，有人称之为继晶体管发明和应用之后的又一次电子技术革命。
自20世纪80年代以来，晶闸管的地位开始被各种性能更好的全控型器件取代，但是由于其所能承受的电压和电流容量仍然是目前电力电子器件中最高的，而且工作可靠，因此在大容量的应用场合仍然具有比较重要的地位。
20世纪80年代以来，信息电子技术与电力电子技术在各自发展的基础上相结合而产生了一代高频化、全控型、采用集成电路制造工艺的电力电子器件，从而将电力电子技术又带入一个崭新时代。
门极可关断晶闸管、电力晶体管、电力场效应晶体管和绝缘栅双极晶体管就是全控型电力电子器件的典型代表。
晶闸管的种类较多，有单向晶闸管、双向晶闸管、光控晶闸管、直流开关晶闸管（即门级可关断晶闸管）、寄生晶闸管（即功率场效应管IGBT）、无控制极晶闸管等。
晶闸管在电力电子技术上有很广泛的应用，整流电路（交流变直流）、逆变电路（直流变交流）、交频电路（交流变交流）、斩波电路（直流变直流），此外，还可用作无触点开关。
晶闸管是半控型器件，因此在控制极和阴极间的触发信号是必不可少的。
而触发电路的作用是产生符合要求的门级触发脉冲，保证在需要是晶闸管立即由阻断状态变为导通状态。
广义上讲，触发电路包括对其触发时刻进行控制的相位控制环节、放大和输出环节。
而触发电路的形成又有许多种形式。
1.2 晶闸管的现实应用近年来，随着我国科学技术行业的迅猛发展，晶闸管整流电路作为电力电子技术重要的组成部分，被广泛应用于工业等各个行业中，同时，可控硅整流的发展更是促进了电力电子技术的发展和应用。
又因为晶闸管整流电路其特有的性质，能承受较高容量的电压和电流，并且整流电路可以根据其本质的不同来划分为单相桥式半控整流电路、单相桥式全控整流电、单相半波可控整流电路以及单相全波可控整流电路。
晶闸管整流电路在实际中起着重要的作用，因此对其研究具有重大的意义。
1.3 设计要求与任务1、针对设计题目及具体的元器件的接口和实现功能，拟订设计方案。
2、根据具体的接口特点和实现功能绘制电路原理图，并加以详细的说明。
3、根据要求，对接口电路的参数进行设计4、对接口电路中的数据进行计算和选型。
5、对系统的安装、调试、运行及维护进行必要的说明。
6、按照课程设计论文的具体要求进行内容补充和排版。
第二章.晶闸管对触发脉冲的要求触发电路的形式多种多样.常用的触发电路主要有阻容移相桥触发电路、单结晶体管移相触发电路、同步信号为正弦波的触发电路、同步信号为锯齿波的触发电路以及KC和KJ系列的专用集成触发电路等。
晶闸管装置种类很多，工作方式也不同，故对触发电路的要求也不同。
具体如下：1.触发脉冲应有足够的幅度触发脉冲幅度太低,晶闸管因门极触发电压幅度不够而不能触发导通, 触发电压大小应根据晶闸管门极参数确定, 1000A以下晶闸管,门极正向峰值电压在6～16V 之间,门极不触发电压小于等于4V。
2. 触发脉冲应有足够的宽度触发脉冲应保证晶闸管阳极电流 Ia 上升到大于擎住电流IL 时才能消失,否则,晶闸管不能导通,一般晶闸管要求脉冲宽度τ＞180,全控桥脉冲宽度为 600＜τ＜120 0。
电感性负载一般要求宽脉冲触发。
3. 触发脉冲应有足够的陡度所谓陡度是指脉冲前沿的上升率,可以减小晶闸管的起始导通时间,对于晶闸管多串、多并的电路,足够的上升率可以使晶闸管可靠地导通。
4. 触发脉冲应有足够的移相范围为保证输出电压在要求的电压范围内连续可调,触发脉冲移相范围应足大,防止输出电压升不上去或降不下来的现象发生。
5. 触发电路应能输出双窄脉冲或宽脉冲为满足三相全控桥晶闸管的导通要求,触发电路应能输出双脉冲或宽脉冲。
6. 触发电路应有α min 、β min 限制为满足反并联可逆电路的要求,防止逆变失败,触发电路应有α min 、β min 限制。
7.触发电路应能输出强触发脉冲对于大功率变流设备的晶闸管多串、多并电路,为使晶闸管同时导通,触发电路应能实现强触发,脉冲前沿陡度应大于1A/us。
第三章. 锯齿波移相触发电路原理锯齿波同步的触发电路输出可为双窄脉冲（适用于有两个晶闸管同时导通的电路），也可为单窄脉冲。
由脉冲的形成与放大、锯齿波的形成和脉冲移相、同步环节三个基本环节组成。
此外，还有强触发、双窄脉冲形成和脉冲输出等环节。
如下图所示。
图中晶体管V6用来控制V5的工作状态形成双窄脉冲。
锯齿波同步移相触发电路I、II由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其原理图如图3-6所示。
图3-6锯齿波同步移相触发电路I原理图由 V3、VD1、VD2、C1 等元件组成同步检测环节，其作用是利用同步电压 UT 来控制锯齿波产生的时刻及锯齿波的宽度。
由V1、V2等元件组成的恒流源电路，当V3 截止时，恒流源对 C2 充电形成锯齿波；当 V3 导通时，电容 C2 通过 R3、V3放电；调节电位器RP1可以调节恒流源的电流大小，改变对电容的充电时间，从而改变了锯齿波的斜率；控制电压Uct、偏移电压Ub和锯齿波电压在V5基极综合叠加，从而构成移相控制环节，RP2、RP3 分别调节控制电压 Uct 和移电压 Ub的大小；V6、V7构成脉冲形成放大环节，C5为强触发电容用于改善脉冲的前沿，由脉冲变压器输出触发脉冲。
第四章 KJ006 集成触发电路4.1 内部结构4.2 KJ006 集成触发电路的工作原理KJ006 引脚图 KJ006 是由同步检波、锯齿波形成电路、电流综合比较放大电路、功率放大电路和失交保护电路等部分组成。
外电路接线如图所示。
锯齿波斜率决定于 R7、RPl 和 Cl 的数值，对不同的电网电压，KJ006 电路同步限流电阻R，的选择按下式计算KJ006可控硅移相集成触发电路主要适用于直接由交流电供电的双向可控硅或反向。
KJ006可控硅移相触发电路适用于单相、三相全控桥式供电装置中，作可控硅的双路脉冲移相触发。
KJ006器件输出两路相差180度的移相脉冲，可以方便地构成全控桥式触发器线路。
该电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低，有脉冲列调制输出端等功能与特点。
一、电路工作原理：该电路由同步检测电路、锯齿波形成电路、偏形电压、移相电压及锯齿波电压综合比较放大电路和功率放大电路四部分组成。
电原理见下图：锯齿波的斜率决定于外接电阻 R6、RW1，流出的充电电流和积分电容 C1 的数值。
