变电站综自系统调试与运维 试卷

变配电运维试题库及参考答案一、单选题（共64题，每题1分，共64分）1.在进行开关柜（____）时，应首先检查带电显示装置指示正常，证明其完好性。

A、A.送电操作B、B.维护C、C.带电检测D、D.停电操作正确答案：D2.电流互感器在运行中必须使（____）。

A、A. 铁芯及二次绕组牢固接地B、B. 铁芯两点接地C、C. 二次绕组不接地D、D. 铁芯多点接地正确答案：A3.《隔离开关分合闸位置“双确认”改造技术规范》中微动开关与隔离开关联合机械性能试验应满足微动开关位置输出信号、辅助开关位置输出信号、本体断口位置信号（____）一致性的要求。

A、A. 99.99%B、B. 99.95%C、C. 99.8%D、D. 99.9%正确答案：D4.在配电装置上，接地线应装在该装置（）的规定地点，应去除这些地点的油漆或绝缘层，并划有黑色标记。

A、裸露部分B、检修部分C、导电部分D、绝缘部分正确答案：C5.双母线分段接线的主要优点有（____）。

A、A. 电气设备投资少B、B. 检修某回路出线断路器时，该回路要停电C、C. 具有单母线分段和双母线的特点，有较高的可靠性和灵活性D、D. 检修某回路出线断路器时，该回路要不用停电正确答案：C6.《隔离开关分合闸位置“双确认”改造技术规范》中姿态传感系统试验项目包括姿态传感系统的（____）和传感器与开关的联合性能检测试验两类。

A、A.单独试验B、B.型式试验C、C.出厂试验D、D.现场试验正确答案：A7.隔离开关触头弹簧的压力降低，触头的接触面氧化或积存油泥而导致(____)。

A、A. 位置难以识别B、B. 污染环境C、C. 影响美观D、D. 触头发热正确答案：D8.直流系统过电压故障处理方法，应首先(____)。

A、将充电装置退出运行B、更换此电源模块C、检查模块的告警信号D、将此模块退出运行正确答案：C9.直流输出电压为0V处理方法，不包括(____)。

A、更换备板B、检查插件运输中有无损坏C、检查负载是否开路，更换熔断器D、检查输出端外接元件是否与负极输入短路正确答案：C10.二次系统上的试验工作结束后，按(____)逐项恢复同运行设备有关的接线，拆除临时接线。

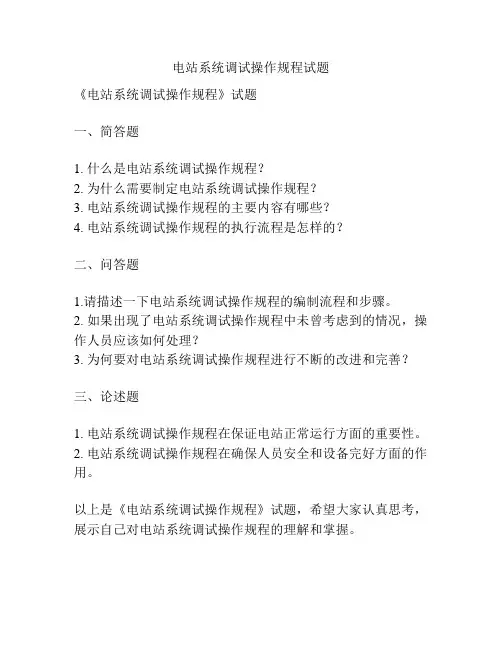

电站系统调试操作规程试题
《电站系统调试操作规程》试题
一、简答题
1. 什么是电站系统调试操作规程？
2. 为什么需要制定电站系统调试操作规程？
3. 电站系统调试操作规程的主要内容有哪些？
4. 电站系统调试操作规程的执行流程是怎样的？
二、问答题
1.请描述一下电站系统调试操作规程的编制流程和步骤。

2. 如果出现了电站系统调试操作规程中未曾考虑到的情况，操作人员应该如何处理？
3. 为何要对电站系统调试操作规程进行不断的改进和完善？
三、论述题
1. 电站系统调试操作规程在保证电站正常运行方面的重要性。

2. 电站系统调试操作规程在确保人员安全和设备完好方面的作用。

以上是《电站系统调试操作规程》试题，希望大家认真思考，展示自己对电站系统调试操作规程的理解和掌握。

《变电站综合自动化与智能变电站技术》模拟试卷A答案一、选择题（下列每题所提供的答案中，将一个或多个正确答案填在括号内每题2分，共计20分）。

1. 变电站综合自动化的研究内容包括（ABCD）。

A 电气量的采集和电气设备的状态监视、控制和调节。

B 实现变电站正常运行的监视和操作，保证变电站的正常运行和安全。

C 发生事故时，由继电保护和故障录波等完成瞬态电气量的采集、监视和控制，并迅速切除故障和完成事故后的恢复正常操作。

D 高压电器设备本身的监视信息。

2. 变电站需采集的模拟量有：系统频率、各段母线电压、进线线路电压、各断路器电流、有功功率、无功功率、功率因数等。

此外，模拟量还有（A ）。

A 主变油温、直流合闸母线和控制母线电压、站用变电压B 隔离开关状态C 有载调压变压器分接头的位置D 同期检测状态3. 变电站采集的典型开关量信息有（BCD ）A 直流电源电压B 变电站事故总信号C 变压器中性点接地隔离开关位置信号D 直流系统接地信号4. 间隔层IED装置的电源可以采用开关稳压电源或DC/DC电源模块，提供5、24、±15V电源。

也有的系统采用多组24V电源。

开关量输入、输出电源采用（D）A +5VB +15VC +24VD -15V5. 大负荷时将中枢点的电压升高至比线路额定电压高5%；小负荷时则将中枢点电压降低至线路的额定电压。

此种调压方式为（A）。

A. 逆调压B. 顺调压C. 恒调压6. 投切电容器及调整主变压器分接头的操作原则：当220kV以下电网电压接近下限时，应（A）。

A.先投入电容器组，后升高主变压器分接头。

B.先升高主变压器分接头，后投入电容器组。

C.先退出电容器组，后升高主变压器分接头。

D.先投入电容器组，后降低主变压器分接头。

7. 智能化变电站的特征可理解为以下几个方面（ABC）A 一次设备的智能化B 二次设备的网络化C 变电站通信网络和系统实现标准统一化D 一次设备和二次设备数字化8. 智能变电站包括自动化站级（ABCD）等。

变电运行与检修专业知识考试题含答案一、单选题（共30题，每题1分，共30分）1、起重机滚筒突缘高度应比最外层绳索表面高出该绳索的一个直径,吊钩放在最低位置时,滚筒上至少应有 ( )圈绳索。

A、1B、2~3C、5D、4正确答案：C2、高压断路器的额定开断电流是指在规定条件下开断( )。

A、最大短路电流有效值;B、最大负荷电流的2倍。

C、最大冲击短路电流;D、最大短路电流最大值;正确答案：A3、对于密封圈等橡胶制品可用( )清洗。

A、汽油;B、酒精;C、水;D、清洗剂。

正确答案：B4、对用于10kV设备上对地绝缘的35kV绝缘子进行交流耐压试验时,应按照( )的额定电压标准施加试验电压。

A、35kV 设备;B、10kV 设备;C、高于10kV,低于35kV设备。

D、10kV 设备或 35kV 设备;正确答案：B5、交流10kV母线电压是指交流三相三线制的( )。

A、线电压;B、线路电压;C、相电压;D、设备电压。

正确答案：A6、变压器铭牌上的额定容量是指( )。

A、无功功率;B、最大功率。

C、视在功率;D、有功功率;正确答案：C7、井联电容器,熔管内熔丝熔断后,应( )后继续运行。

A、更换熔丝;B、重点检查试验该只电容器;C、进行整组试验;D、核对电容量。

正确答案：B8、线路过电流保护整定的启动电流是( )。

A、最大负荷电流;B、大于允许的过负荷电流;C、该线路的负荷电流;D、该线路的电流。

正确答案：B9、戴维南定理可将任一有源二端网络等效成一个有内阻的电压源,该等效电源的内阻和电动势是( )。

A、由网络的参数和结构决定的;B、由网络参数和负载共同决定的。

C、由网络结构和负载共同决定的;D、由所接负载的大小和性质决定的;正确答案：A10、GW6型隔离开关,合闸终了位置动触头上端偏斜不得大于( ) mm。

A、+100…B、±50;C、土70;D、±60;正确答案：B11、电流互感器一次绕组绝缘电阻低于前次测量值的( )及以下,或tan$大于规定值时应干燥处理。

东方能源2019新能源变电运维调考试卷（带答案）一、填空题(共20分，每空1 分)1.发电设备“年利用小时”是用发电设备全年发电量除以。

（发电设备额定容量）2.大型变压器的主保护有和。

（瓦斯、差动保护）3.电力系统中电压的质量取决于系统中的平衡，其不足将导致系统电压。

（无功功率；偏低）4.电力二次系统安全防护的总体策略为“，，，”。

（安全分区、网络专用、横向隔离、纵向认证）5.在场站端，一些使用交流电源的不可停电设备需UPS 供电，主要有：、、调度数据网设备、事故照明、等。

（监控主机、五防主机、通讯设备）6.SVG的工作模式包括，，，。

（装置恒无功模式，恒功率因数模式，恒系统无功模式，电压控制模式）7.电流互感器二次侧严禁，电压互感器二次侧严禁。

（开路，短路）8.新能源变电站采集新能源变电站运行状态的实时信息，并根据运行数据需求，将有关信息通过信息传输通道传送到监控系统，同时也接受监控系统下发的控制命令，并进行相应的操作。

（测控装置）9. 负责与调度自动化主站系统进行通信，完成多种远动通讯规约的解释，实现现场数据的上送，接收调度主站下发的遥控、遥调命令。

（远动系统）10.新能源变电站功率预测系统的主要功能是生成功率预测数据和功率预测数据。

（短期，超短期）二、单选(总共15 道试题，共15 分)1.隔离开关没有灭弧装置，禁止带（A）进行分闸或合闸操作。

A.负载B.隔离电源C.过载电流D.短路电流2.110kV及以上的电压等级的电力系统通常采用（A）。

A.中性点直接接地方式B.中性点不接地方式C.中性点经消弧线圈接地方式D.中性点经电阻接地方式3.同步时钟实时监测系统获取卫星同步时钟，对站内保护和自动化装置进行时钟对时和检测，并对卫星同步时钟装置进行状态监测，经以太网口接至（B）交换机上传至相应调度机构。

A.调度数据网的实时B.调度数据网的非实时C.综合数据网的实时D.综合数据网的非实时4.( A )用于控制装置输出无功，装置按设定容量输出，通过这种方式可以测量装置跟踪无功的准确性和阶跃响应速度。

江西省电力公司变电运维调考题库（1000题）一、填空题（200题）1.无人值班变电站设备室空调均应按运行设备管理。

2.需运维操作站人员到现场办理的变电第二种工作票，检修单位应通过生产安全管理系统或其他方式提前一天送达运维操作站。

3.防误闭锁装置应保持良好的运行状态，无人值班变电站现场运行规程中对防误装置的使用应有明确规定，电气闭锁装置应有符合实际的图纸；防误闭锁装置的巡视维护等同主设备，发现问题应及时录入设备缺陷并启动流程，并督促尽快处理。

4.总、分工作票应由同一个工作票签发人签发。

5.无人值班变电站的检修工作许可开工令，由调度直接下达到运维操作站运行人员，其中省调管辖设备许可开工令下达给地调；汇报完工时，由运维操作站运行人员向调度汇报，省调管辖设备由地调向省调汇报。

6.无人值班变电站设备的测温周期，计划普测：带电设备每季至少应安排一次计划普测，一般在试验和检修开始前应安排一次红外检测。

7.无人值班变电站管理规范适用于省公司内运维操作站及所辖的所有电压等级无人值班变电站。

8.各单位根据本地区电网的结构、变电站站址分布和电网的发展情况，充分利用现有设备资源、节省投资、降低运行维护成本，结合基建工程规划因时、因地制宜选择确定。

9.运维操作站每年初应制定安全管理目标，结合实际情况和设备巡视、设备检修、操作计划，制定出年度安全管理目标，并上报主管部门。

10.运维操作站、调度之间进行与变电站相关的操作联系时，必须加上相应的变电站站名。

11.无人值班变电站的新设备启动，运维操作站应安排人员前往该站，在现场接受调度指令。

在启动过程中，调度只与该站的运维操作站现场运行人员进行调度业务联系，待启动完毕或告一段落后，恢复正常监控模式管理。

12.值班期间，应穿戴统一的工作服，衣着整齐，佩带值班岗位标志，不允许穿高跟鞋及拖鞋，不允许进行与工作无关的其他活动。

13.运维操作站应明确防误专责人，负责所辖站防误闭锁装置的技术管理工作，参加新建、扩建工程中有关防误闭锁装置的投运前验收。

变电运行与检修模考试题（附答案）一、单选题（共51题，每题1分，共51分）1.用卷扬机牵引设备起吊重物时,当跑绳在卷筒中间时,跑绳与卷筒的位置一般应( )。

A、偏一小角度;B、垂直;C、偏角小于15° ;D、任意角度。

正确答案：B2.户外配电装置35kV以上软导线采用( )。

A、多股铝绞线;B、多股铜绞线;C、钢芯铝绞线;D、钢芯多股绞线。

正确答案：C3.电气试验用仪表的准确度要求在( )级。

A、1.0;B、0.5;C、0.2;D、1.5。

正确答案：B4.变压器的功能是( )。

A、生产电能;B、生产又消耗电能;C、消耗电能;D、传递功率。

正确答案：D5.当物体受平衡力作用时,它处于静止状态或做 ( )。

A、匀速直线运动;B、变速曲线运动;C、匀速曲线运动。

D、变速直线运动;正确答案：A6.在一电压恒定的直流电路中,电阻值增大时,电流( )oA、变化不定。

B、不变;C、减小;D、增大;正确答案：C7.一台SF6断路器需解体大修时,回收完SF6气体后应 ()A、用高纯度N2气体冲洗内部两遍并抽真空后方可分解;B、抽真空后分解;C、可进行分解工作;D、用N?气体冲洗不抽真空。

正确答案：A8.直流双臂电桥经检验后的使用标识有合格、停用、降级、报废等,直流双臂电桥检验周期应( ) —次。

A、每2年;B、每年;C、每3年。

D、每半年;正确答案：B9.当需要打开封盖对GIS检修时,环境湿度应不大于( )。

A、65%;B、80%。

C、75%;D、70%;正确答案：B10.操动机构动作电压在大于额定操作电压( ) 时,操动机构应可靠分闸。

A、30%。

B、75%;C、65%;D、55%;正确答案：C11.如果触电者心跳停止而呼吸尚存,应立即对其施行( )急救。

A、仰卧压背法;B、胸外心脏按压法;C、仰卧压胸法;D、口对口呼吸法。

正确答案：B12.凡在离地面( ) m及以上的地点进行的工作, 都应视为高空作业。

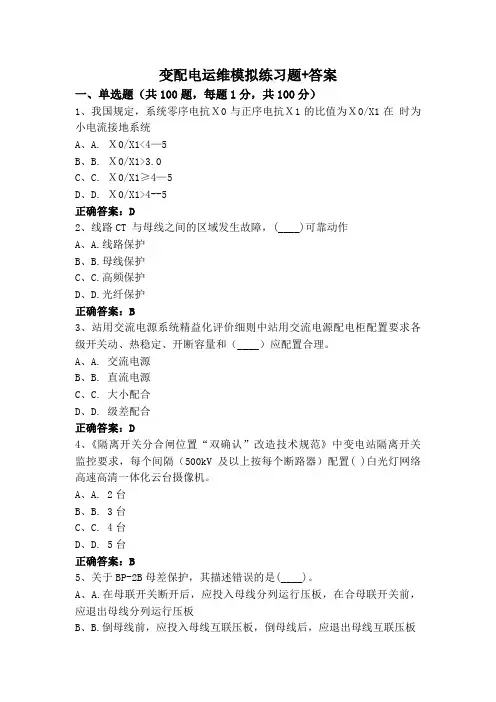

变配电运维模拟练习题+答案一、单选题（共100题，每题1分，共100分）1、我国规定，系统零序电抗Ｘ0与正序电抗Ｘ1的比值为Ｘ0/X1在时为小电流接地系统A、A. Ｘ0/X1<4—5B、B. Ｘ0/X1>3.0C、C. Ｘ0/X1≥4—5D、D. Ｘ0/X1>4--5正确答案：D2、线路CT 与母线之间的区域发生故障，(____)可靠动作A、A.线路保护B、B.母线保护C、C.高频保护D、D.光纤保护正确答案：B3、站用交流电源系统精益化评价细则中站用交流电源配电柜配置要求各级开关动、热稳定、开断容量和（____）应配置合理。

A、A. 交流电源B、B. 直流电源C、C. 大小配合D、D. 级差配合正确答案：D4、《隔离开关分合闸位置“双确认”改造技术规范》中变电站隔离开关监控要求，每个间隔（500kV及以上按每个断路器）配置( )白光灯网络高速高清一体化云台摄像机。

A、A. 2台B、B. 3台C、C. 4台D、D. 5台正确答案：B5、关于BP-2B母差保护，其描述错误的是(____)。

A、A.在母联开关断开后，应投入母线分列运行压板，在合母联开关前，应退出母线分列运行压板B、B.倒母线前，应投入母线互联压板，倒母线后，应退出母线互联压板C、C.母联开关电流回路断线时，会闭锁差动保护D、D.装置自动用各支路电流和电流分布来校验刀闸辅助接点的正确性正确答案：C6、交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指（____）。

A、P/SB、P/QC、Q/PD、Q/S正确答案：A7、站用变过流保护动作，（____）断路器跳闸，各侧电流、功率显示为零。

A、A. 高压侧B、B. 低压侧C、C. 高、低压侧D、D. 低压侧母联或分段正确答案：A8、隔离开关可以进行（____）。

A、A. 电流不超过2A的空载变压器B、B. 代替断路器切故障电流C、C. 任何操作D、D. 切断接地电流正确答案：A9、大电流接地系统中双母线上两组电压互感器二次绕组应（____）。

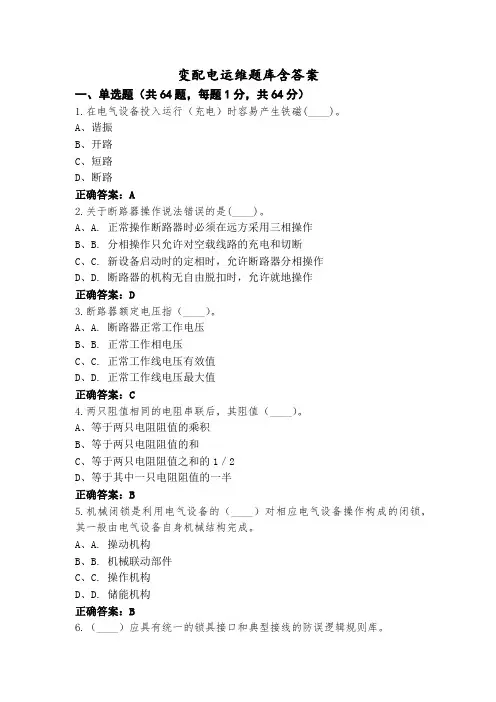

变配电运维题库含答案一、单选题（共64题，每题1分，共64分）1.在电气设备投入运行（充电）时容易产生铁磁(____)。

A、谐振B、开路C、短路D、断路正确答案：A2.关于断路器操作说法错误的是(____)。

A、A. 正常操作断路器时必须在远方采用三相操作B、B. 分相操作只允许对空载线路的充电和切断C、C. 新设备启动时的定相时，允许断路器分相操作D、D. 断路器的机构无自由脱扣时，允许就地操作正确答案：D3.断路器额定电压指（____）。

A、A. 断路器正常工作电压B、B. 正常工作相电压C、C. 正常工作线电压有效值D、D. 正常工作线电压最大值正确答案：C4.两只阻值相同的电阻串联后，其阻值（____）。

A、等于两只电阻阻值的乘积B、等于两只电阻阻值的和C、等于两只电阻阻值之和的1／2D、等于其中一只电阻阻值的一半正确答案：B5.机械闭锁是利用电气设备的（____）对相应电气设备操作构成的闭锁，其一般由电气设备自身机械结构完成。

A、A. 操动机构B、B. 机械联动部件C、C. 操作机构D、D. 储能机构正确答案：B6.（____）应具有统一的锁具接口和典型接线的防误逻辑规则库。

A、A. 智能防误主机B、B. 就地防误装置C、C. 微机防误装置D、D. 监控防误系统正确答案：B7.任何人不得随意解除闭锁装置，（____）擅自使用解锁工具（钥匙）或扩大解锁范围。

A、A. 可以B、B. 站长同意后C、C. 禁止D、D. 在有人监护情况下正确答案：C8.蓄电池组标称容量为300Ah，8:00开始放电，蓄电池放电电流为30.1A，放电到17:50时有一只电池（序号为103）电压达到1.80V，此时放电时间为9h50min（即9.83h），蓄电池环境温度为20℃A、0.6B、0.8C、0.98D、1.1正确答案：C9.(____)是指对人身或设备有严重威胁，暂时尚能坚持运行但需尽快处理的缺陷。

A、A. 一般缺陷B、B. 严重缺陷C、C. 危急缺陷D、D. 异常正确答案：B10.液压机构断路器出现频繁打压任务时，此缺陷应为(____)。

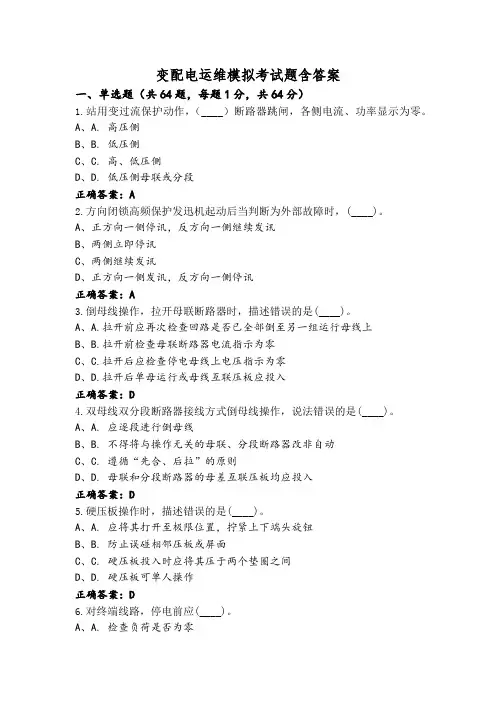

变配电运维模拟考试题含答案一、单选题（共64题，每题1分，共64分）1.站用变过流保护动作，（____）断路器跳闸，各侧电流、功率显示为零。

A、A. 高压侧B、B. 低压侧C、C. 高、低压侧D、D. 低压侧母联或分段正确答案：A2.方向闭锁高频保护发迅机起动后当判断为外部故障时，(____)。

A、正方向一侧停讯，反方向一侧继续发讯B、两侧立即停讯C、两侧继续发讯D、正方向一侧发讯，反方向一侧停讯正确答案：A3.倒母线操作，拉开母联断路器时，描述错误的是(____)。

A、A.拉开前应再次检查回路是否已全部倒至另一组运行母线上B、B.拉开前检查母联断路器电流指示为零C、C.拉开后应检查停电母线上电压指示为零D、D.拉开后单母运行或母线互联压板应投入正确答案：D4.双母线双分段断路器接线方式倒母线操作，说法错误的是(____)。

A、A. 应逐段进行倒母线B、B. 不得将与操作无关的母联、分段断路器改非自动C、C. 遵循“先合、后拉”的原则D、D. 母联和分段断路器的母差互联压板均应投入正确答案：D5.硬压板操作时，描述错误的是(____)。

A、A. 应将其打开至极限位置，拧紧上下端头旋钮B、B. 防止误碰相邻压板或屏面C、C. 硬压板投入时应将其压于两个垫圈之间D、D. 硬压板可单人操作正确答案：D6.对终端线路，停电前应(____)。

A、A. 检查负荷是否为零B、B. 考虑在该线路拉开后另一线路是否过负荷C、C. 应考虑拉开后是否会引起本站电源线过负荷D、D. 检查控制回路完好，无异常信号正确答案：A7.某变电站的站用变均为站内变，根据检修计划，全站需停电时，以下做法正确的是（____）。

A、A. 全站停电，不考虑站用电情况B、B. 申请使用发电车恢复站用电系统C、C. 仅使用应急灯保证照明D、D. 用站内蓄电池供电正确答案：B8.《隔离开关分合闸位置“双确认”改造技术规范》中微动开关与隔离开关联合机械性能试验应满足（____）次机械寿命动作次数的要求。

变电运维专业考试题库100道《220kV、500kV变电运维专业考试题库》⼀、简答题1、⼩电流接地系统发⽣单相接地时有哪些现象？答：⼩电流接地系统发⽣单相接地时的现象有：（1）监控系统发接地信号。

（2）如故障点系⾼电阻接地，则接地相电压降低，其他两相对地电压⾼于相电压；如系⾦属性接地，则接地相电压降到零，其他两相对地电压升为线电压。

（3）系统装有消弧线圈时，消弧线圈测控装置出现系统接地信息。

（4）三相电压表的指针不停摆动，这时是间歇性接地。

2、⽡斯保护动作跳闸时，应重点分析哪些因素？答：⽡斯保护动跳闸时，在未查明原因消除故障前不得将变压器投⼊运⾏，应重点分析以下因素后，做出综合判断：（1）是否呼吸不畅或排⽓未尽；（2）保护及直流等⼆次回路是否正常；（3）变压器外观有⽆明显反映故障性质的异常现象；（4）⽓体继电器中积集⽓体量，是否可燃；（5）⽓体继电器中的⽓体和油中溶解⽓体的⾊谱分析结果；（6）必要的电⽓试验结果；（7）变压器其他继电保护装置动作情况。

3、变压器新安装或⼤修后，投⼊后轻⽡斯继电器动作频繁，试分析动作原因，如何处理？答：（1）轻⽡斯的动作原因：可能在投运前未将空⽓排除，当变压器运⾏后，因温度上升，形成油的对流，内部贮存的空⽓逐渐上升，空⽓压⼒造成轻⽡斯动作。

（2）处理⽅法：应收集⽓体并进⾏化验，密切注意变压器运⾏情况，如：温度变化，电流、电压数值及⾳响有何异常，如上述化验和观察未发现异常，故可将⽓体排除后继续运⾏。

4、变压器的压⼒释放阀在运维中有何规定?答：(1)变压器的压⼒释放阀接点宜作⽤于信号(2)定期检查压⼒释放阀的阀芯、阀盖是否有渗漏油等异常现象。

(3)定期检查释放阀微动开关的电⽓性能是否良好，连接是否可靠，避免误发信号。

(4)采⽤有效措施防潮防积⽔。

(5)结合变压器⼤修应做好压⼒释放阀的校验⼯作。

(6)释放阀的导向装置安装和朝向应正确，确保释放通道畅通。

(7)运⾏中的压⼒释放阀动作后，应将释放阀的机械电⽓信号⼿动复位。

电力系统自动化装置调试与维护单选题100道及答案解析1. 电力系统自动化的主要目的是（）A. 提高供电可靠性B. 降低运行成本C. 实现智能化管理D. 以上都是答案：D解析：电力系统自动化的主要目的包括提高供电可靠性、降低运行成本以及实现智能化管理等多方面。

2. 以下哪种装置用于测量电力系统中的电压（）A. 电流互感器B. 电压互感器C. 功率变送器D. 频率变送器答案：B解析：电压互感器用于将高电压变换为低电压，以便测量。

3. 电力系统自动化中，遥控是指（）A. 对远方设备进行监视B. 对远方设备进行控制操作C. 对远方设备进行状态检测D. 对远方设备进行参数调整答案：B解析：遥控是对远方设备进行控制操作。

4. 电力系统中用于无功补偿的装置是（）A. 电抗器B. 电容器C. 电阻器D. 变压器答案：B解析：电容器可用于无功补偿，提高功率因数。

5. 以下哪个不是电力系统自动化装置的基本要求（）A. 可靠性B. 快速性C. 经济性D. 复杂性答案：D解析：电力系统自动化装置要求可靠、快速、经济，而不是复杂。

6. 自动重合闸装置的作用是（）A. 提高供电可靠性B. 提高电能质量C. 降低线路损耗D. 平衡三相负荷答案：A解析：自动重合闸装置在故障跳闸后自动重合，可提高供电可靠性。

7. 电力系统调度自动化系统的基本功能不包括（）A. 数据采集和监控B. 自动发电控制C. 电力市场交易D. 设备检修计划制定答案：D解析：设备检修计划制定通常不属于调度自动化系统的基本功能。

8. 远动终端的主要功能是（）A. 数据采集和处理B. 控制命令执行C. 数据传输D. 以上都是答案：D解析：远动终端具有数据采集和处理、控制命令执行、数据传输等功能。

9. 电力系统频率的标准是（）A. 50HzB. 60HzC. 40HzD. 100Hz答案：A解析：我国电力系统频率的标准是50Hz。

10. 以下哪种自动化装置用于电力系统的稳定控制（）A. 励磁调节器B. 调速器C. 安稳装置D. 继电保护装置答案：C解析：安稳装置用于电力系统的稳定控制。

序号
题目
)倍。 3
选项1
选项2
6 高压系统零 序电压通过 主变压器高 、低压绕组 间电容传递 到低压系统 等电位 4h 导电膏 漏电 10 4h
选项3
9 当高压系统为经消 弧线圈接地系统 时，低压系统零序 电压通过主变压器 高、低压绕组间电 容传递到高压系统 不带电 8h 二硫化钼 电击伤人 15 8h
)。
运行分析分为综合分析和专题分析两种，综合分析( )一次，专题分 析在需要时进行。 手写操作票的次要文字涂改每张不得超过( )处。涂改方法为在写错 34 的字面上打“×” 或“＝ ”，然后在后面或上面接连书写，不要直 接在写错字面上涂改。 二次回路工作后，该回路转运行或备用前，应检查回路( )是否已按 35 要求投入。 36 变电站或新设备投入运行前，必须具备相应的( )。
59 在手车开关拉出后，必须观察隔离档板是否可靠( 60 检修设备停电必须把( )电源安全断开。
隔离 高低压侧的 试验 人身电网和设备 发令人 接地 不接地 用前试验 没有故障 防止雷电进行波 检查处理
61 现场使用的安全工器具应合格并符合( )要求。 在发现直接危及( )。安全的紧急情况时，有权停止作业或者在采取 62 人身 可能的紧急措施后撤离作业场所，并立即报告 63 操作中发生疑问时，应立即停止操作，并向( )报告。 调度 64 在带电的CT回路上工作时，严禁将CT二次侧( 65 所有电器设备的金属外壳应( 66 绝缘手套的试验周期为( ) )。 )。 )。 )。 )。
切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰 3 及相邻的压板；对于一端带电的切换压板，应使在压板断开情况下， 带电 活动端( )。 变压器调压切换装置吊出检查时，当环境温度低于0℃时，对空气相对 4 2h 湿度可不做要求，但其暴露在空气中的时间不得大于( )。 5 刀闸导电线夹接触面，在安装时应涂抹( )。 凡士林 6 装置性设备要求外壳接地，以防( 7 )，保证弱电元件正常工作。 干扰 5 2h 查明原 因消除 额定电 压

2013年变电运维岗位能力测评I级考试试卷（一）理论试卷一、选择题（每小题1分，共25分）1、（）变压器一、二次绕组之间既有磁的联系，又有电的联系。

（A）单相；（B）三相；（C）自耦；（D）三圈。

2、金属导体的电阻与导体（）有关。

（A）长度；（B）截面积；（C）电阻率；（D）材料。

3、对于频率为50Hz的交流电，流过人体的电流超过( )时，就有致命危险。

(A)20～30mA； (B)30～40mA； (C)40～50mA； (D)50～100mA。

4、为防止电压互感器高压侧穿入低压侧，危害人员和仪表,应将二次侧( A)。

(A)接地； (B)屏蔽； (C)设围栏； (D)加防保罩。

5、埋入地下的扁钢接地体和接地线的厚度最小尺寸为( D)mm。

(A)4.8； (B)3.0； (C)3.5； (D)4.0。

6、胸外按压与口对口(鼻)人工呼吸同时进行，其节奏为：单人抢救时,每按压( C)次后吹气2次，反复进行。

(A)5； (B)10； (C)30； (D)20。

7、中性点接地系统比不接地系统供电可靠性( A)。

(A)高； (B)差； (C)相同； (D)不一定。

8、变压器呼吸器作用( A)。

(A)用以清除吸入空气中的杂质和水分；(B)用以清除变压器油中的杂质和水分；(C)用以吸收和净化变压器匝间短路时产生的烟气；(D)用以清除变压器各种故障时产生的油烟。

9、变压器温度计是指变压器( D)油温。

(A)绕组温度； (B)下层温度； (C)中层温度； (D)上层温度。

10、选择断路器遮断容量应根据其安装处( C)来决定。

(A)变压器的容量；(B)最大负荷；(C)最大短路电流；(D)最小短路电流。

11、电流互感器在运行中必须使( A)。

(A)铁芯及二次绕组牢固接地；(B)铁芯两点接地；(C)二次绕组不接地；(D)铁芯多点接地。

12、隔离开关可拉开( B)的空载线路。

(A)5.5A； (B)电容电流不超过5A；(C)5.4A； (D)2A。

D.传感器
12.以下哪种方法不适合自动化装置的维护？（）
A.定期对设备进行清洁
B.更换损坏的部件
C.优化设备参数
D.随意更改设备接线
13.在电力系统自动化装置调试过程中，以下哪个步骤是错误的？（）
A.检查设备接线
B.进行设备参数设置
C.进行设备通电测试
D.忽视设备运行状况，直接投入使用
14.以下哪种设备不属于电力系统自动化装置的执行机构？（）
A.检查设备运行状态
B.更换损坏的部件
C.定期进行软件升级
D.提高设备运行效率
5.在电力系统自动化装置中，下列哪种保护属于主保护？（）
A.差动保护
B.失灵保护
C.过流保护
D.零序保护
6.以下哪个设备不属于电力系统自动化装置？（）
A.自动开关
B. PLC
C.继电器
D.电动机
7.在调试自动化装置时，以下哪种方法是正确的？（）
17.在自动化装置调试过程中，以下哪种做法是错误的？（）
A.按照调试步骤进行操作
B.记录调试数据，便于分析问题
C.忽视设备运行状况，直接进行下一步调试
D.及时与设计人员沟通，解决调试过程中遇到的问题
18.以下哪个部件不属于自动化装置的控制器？（）
A. PLC
B.继电器
C.变频器
D.电动机
19.在电力系统自动化装置的维护过程中，以下哪个做法是正确的？（）
B.降低电力系统运行成本
C.减少电力系统工作人员
D. A和B
2.在电力系统自动化装置中，以下哪个部件不属于继电保护装置？（）
A.电流互感器
B.断路器
C.跳闸线圈
D. PLC
3.自动装置调试过程中，首先要进行的步骤是（）

变电站综合自动化试卷(A)一、什么是变电站综合自动化系统？(5分)具有哪些特点？(10分)二、变电站自动化系统结构分为几层？(5分)举例说明各层的设备。

(10分)图（1）三、以图(1)电气主接线为例，画出变电站综合自动化系统配置图。

(15分)四、说明图(1)中 76间隔的“许昌继电器股份有限公司”产品型号。

(5分)五、说明图(1)中76间隔的遥信信息。

(10分)六、说明图(1)中76间隔的遥测信息。

(10分)七、说明图(1)中76间隔的遥控。

(5分)八、说明图(1)中76间隔的保护信息。

(15分)九、说明监控主机的功能。

(10分)答案一、变电站综合自动化系统是将变电站的二次设备（包括控制、信号、测量、保护、自动装置、远动等）利用计算机技术、现代通信技术，通过功能组合和优化设计，实现对变电站自动监视、测量、控制和调整的一种综合性的自动化系统。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

它的出现为变电站的小型化、智能化、扩大控制范围及变电站安全可靠、优质经济运行提供了现代化手段和基础保证。

它的应用将为变电站无人值班提供强有力的现场数据采集及控制支持。

二、目前，变电站综合自动化系统按设备的功能可以分为三层。

即变电站层、单元层(或称间隔层)和设备层，如图2-3所示。

设备层又称为0层，主要包含变压器，断路器，隔离开关，电流、电压互感器等一次设备。

单元层又称为1层，主要包括按间隔布置的继电保护装置，测量控制装置，及PT 切换装置、公共信号装置、故障录波装置、电压无功控制装置等。

变电站层又称为2层，主要包括监控主机，工程师工作站，远方信号传输装置（RTU）等。

三、四、WXH-821五、遥信量，有遥信变位时，按下列顺序发送16路遥信量，具体定义如下序号名称说明1 76跳位接TWJ接点信号，反应跳、合闸回路状态2 76开关控制回路断线3 76开关就地/远方反应装置面板上就地/远方旋钮位置，置“远方”时才能在后台或控制中心操作。

变电运维基础考试题及答案一、单项选择题（每题2分，共60分）1. 变电站的一次设备主要包括（）。

A. 变压器、断路器、隔离开关B. 变压器、断路器、避雷器C. 变压器、断路器、电流互感器D. 变压器、断路器、电压互感器答案：A2. 变电站的二次设备主要包括（）。

A. 保护装置、控制装置、测量装置B. 保护装置、控制装置、信号装置C. 保护装置、测量装置、信号装置D. 控制装置、测量装置、信号装置答案：B3. 变电站的运行状态可以分为（）。

A. 运行、热备用、冷备用B. 运行、热备用、检修C. 运行、冷备用、检修D. 运行、热备用、冷备用、检修答案：D4. 变电站的倒闸操作票应由（）填写。

A. 值班员B. 操作员C. 班长D. 站长答案：A5. 变电站的倒闸操作应由（）执行。

A. 值班员B. 操作员C. 班长D. 站长答案：B6. 变电站的倒闸操作应由（）监护。

A. 值班员B. 操作员C. 班长D. 站长答案：C7. 变电站的倒闸操作应由（）审核。

A. 值班员B. 操作员C. 班长D. 站长答案：D8. 变电站的倒闸操作应由（）批准。

A. 值班员B. 操作员C. 班长D. 站长答案：D9. 变电站的倒闸操作应由（）记录。

A. 值班员B. 操作员C. 班长答案：A10. 变电站的倒闸操作应由（）复诵。

A. 值班员B. 操作员C. 班长D. 站长答案：B11. 变电站的倒闸操作应由（）确认。

A. 值班员B. 操作员C. 班长D. 站长12. 变电站的倒闸操作应由（）验收。

A. 值班员B. 操作员C. 班长D. 站长答案：D13. 变电站的倒闸操作应由（）存档。

A. 值班员B. 操作员C. 班长D. 站长答案：A14. 变电站的倒闸操作应由（）监督。

A. 值班员B. 操作员C. 班长D. 站长答案：D15. 变电站的倒闸操作应由（）检查。

A. 值班员B. 操作员C. 班长D. 站长答案：C16. 变电站的倒闸操作应由（）分析。
